P205-φ100活塞加工工艺及钻φ7孔夹具设计【含SW三维图】 下载积分：70　资料编号： P205

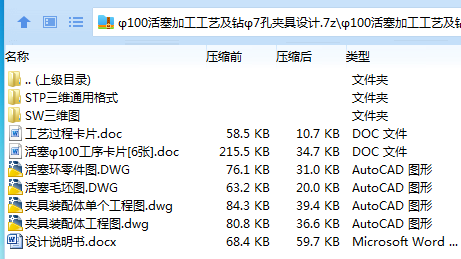

作品包括:

Word版说明书1份，共15页，约4900字

工序卡6张

工艺规程卡1张

CAD版本图纸，共3张

SW三维图一套

STP三维通用格式一份

目录

前 言 1

1.零件分析 2

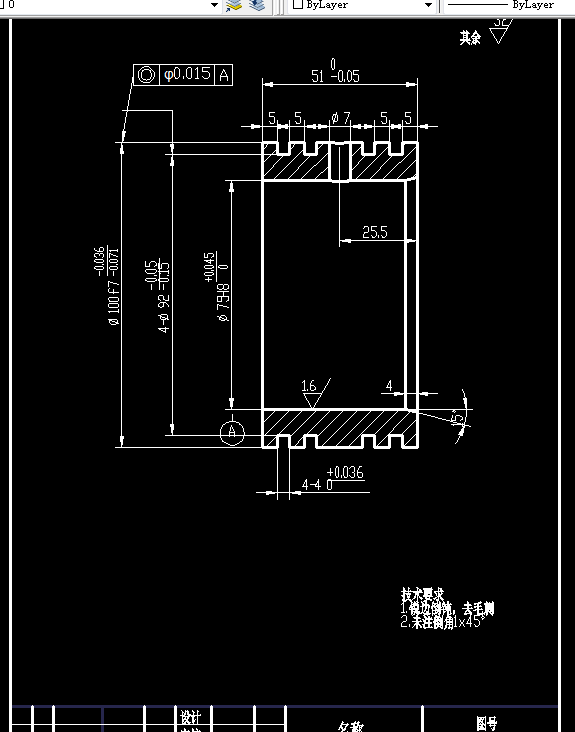

1.1零件的结构及作用分析 2

1.2零件的工艺分析 3

2.确定毛坯类型绘制毛坯图 4

2.1确定毛坯 4

2.2确定毛坯的尺寸公差和机械加工余量 4

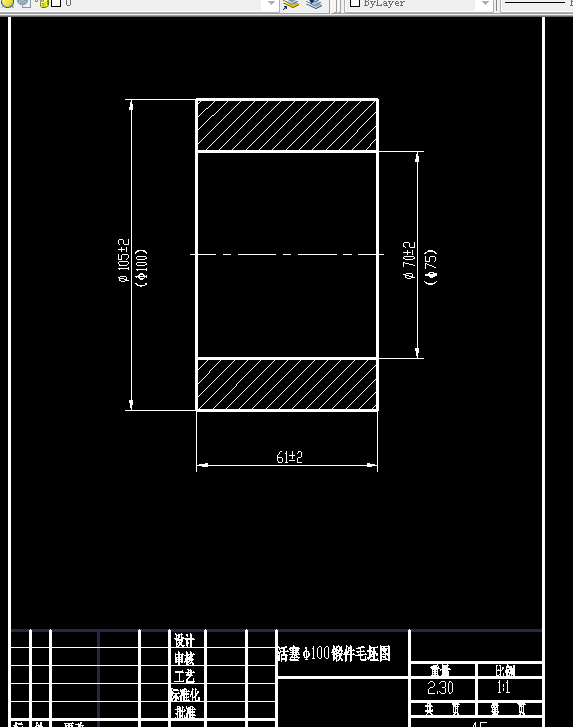

2.2绘制锻造毛坯图 5

3.工艺规程设计 5

3.1定位基准的选择 5

3.2拟定工艺路线 6

3.3加工设备及工艺装备的选用 7

3.4加工余量、工序尺寸和公差的确定 8

3.4切削用量的计算 8

3.4时间定额的计算 9

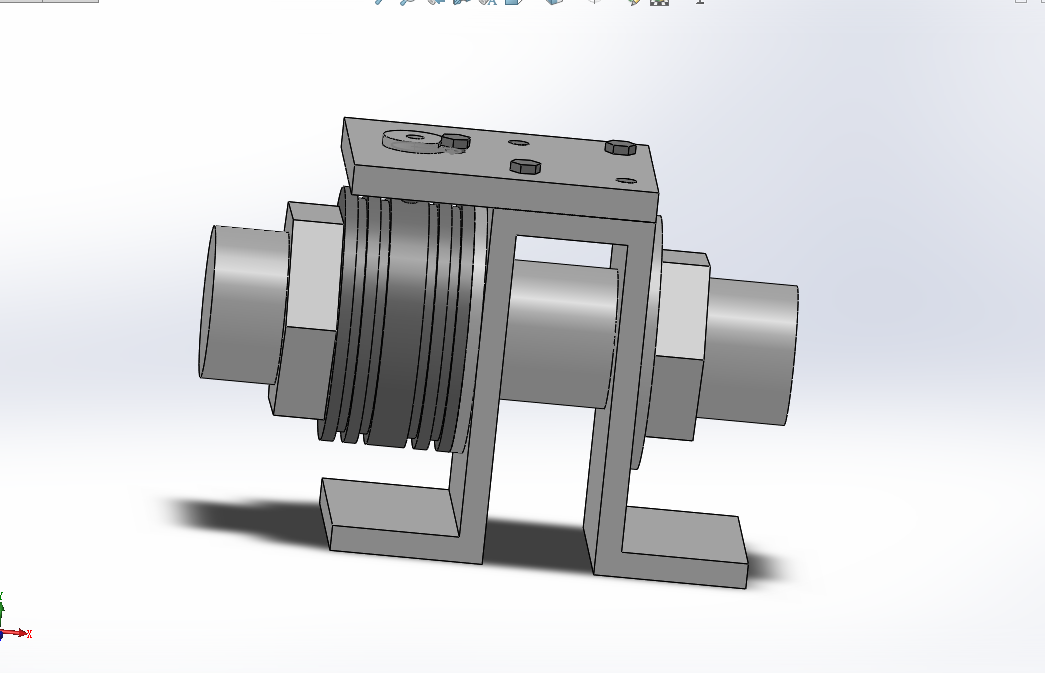

4.专用钻床夹具设计 10

4.1夹具设计任务 10

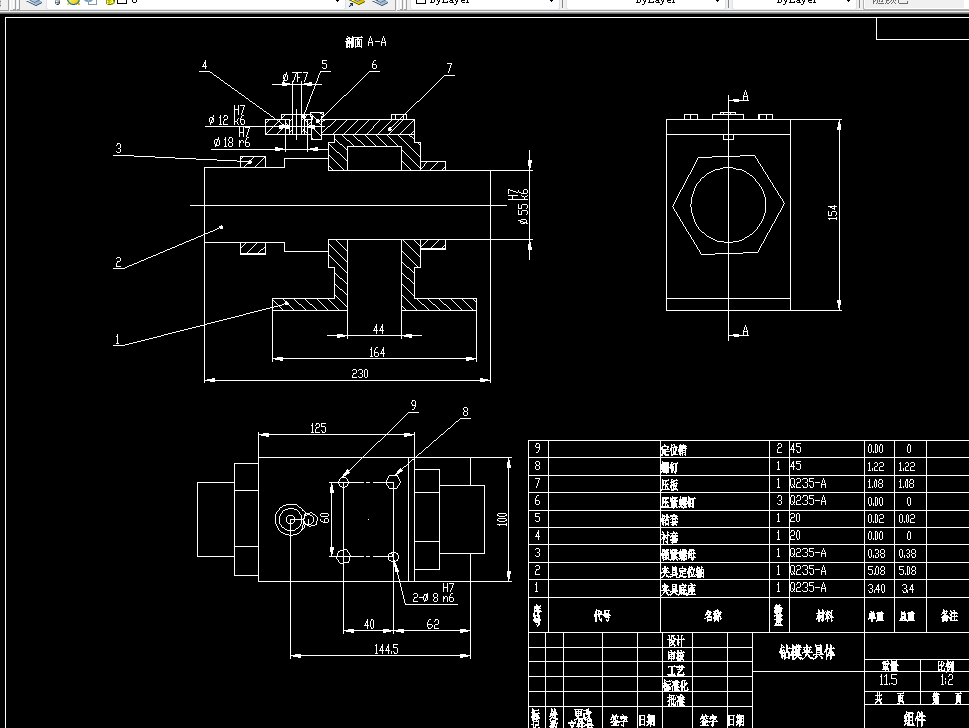

4.2拟定钻床夹具结构方案与绘制夹具草图 10

4.3绘制夹具装配总图 11

总 结 12

致 谢 13

参 考 文 献 14
