JJ3493-CA6150车床的PLC控制改造设计 下载积分：100　资料编号： JJ3493

作品包括:

Word版说明书1份，共49页，约28000字

CAD版本图纸，共2张

摘要

CA6150型车床属于大型立式车床，其传统的控制方式是利用继电器接触器原理控制。由于利用继电器接触器控制系统比较复杂，难于操作；因此本次设计是将其改造成为利用PLC控制，这样既可以提高生产效率，也可以增加其使用寿命。

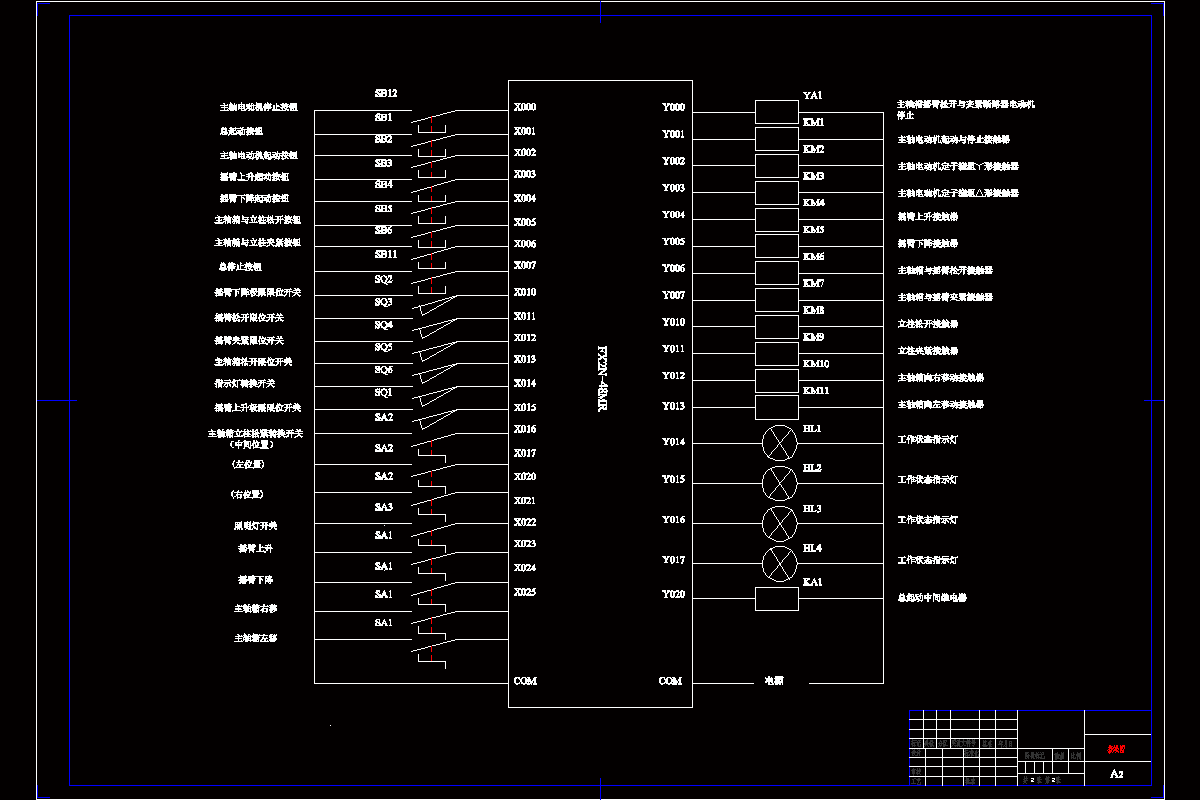

首先通过对车床工作原理的了解，然后对PLC的硬件和软件进行设计。根据车床的工作要求选择合理的工作器件如：继电器，接触器等等，然后编写相应的程序语句表并绘制梯形图，再根据输入输出点数选择PLC型号，输入点数：22输出点数：17，所以本次设计选择FX2N-48MR型PLC并绘制硬件接线图；最后对程序进行模拟调试。

关键词：PLC；电动机；行程开关；断路器；控制按钮；控制开关；工作指示灯。

目录

摘要1

Abstract 2

第一章引言4

第二章机床的主要参数5

2.1机床的主要参数5

2.2车床的机械及运动形式6

第三部分继电器接触器控制原理7

3.1控制线路特点与电气线路概述7

3.2控制原理分析及分立控制线路8

第四章PLC控制系统的硬件设计13

4.1电动机的选型13

4.2接触器的选择15

4.3自动空气断路的选型18

4.4热继电器的选用19

4.5中间继电器的选型21

4.6万能转换开关的选型21

4.7电磁铁的选型22

4.8按钮的选型22

4.9位置开关的选型23

4.10导线的选型23

4.11变压器的选型23

4.12机床电气控制系统的工艺设计27

4.13电气元件布置图的绘制28

4.14电气接线图的绘制28

4.15可编程控制器29

4.16三菱PLC指令系统38

第五章PLC控制系统软件设计40

5.1输入地址分配: 40

5.2输入地址分配: 40

5.3接线图： 42

5.4程序语句表43

第六章程序模拟运行调试46

第七章总结48

致谢49

参考文献50
