Z1617-洗瓶机的设计 下载积分：200　资料编号： Z1617

作品包括:

Word版设计说明书1份，共36页，约11000字

开题报告一份

外文翻译一份

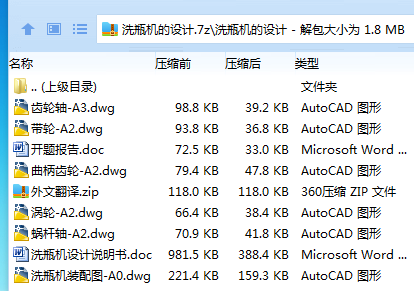

CAD版本图纸，共7张

摘 要

洗瓶设备主要用于制药、化工、食品等行业灌装前瓶子的清洗。洗瓶机器设备的出现，改变了人工刷洗的传统工艺，实现了自动化生产方式，达到了减少劳动力、节约费用、提高工作效率、增加企业经济效益之目的。

本文设计的洗瓶机由电动机、曲柄滑块推瓶机构、刷瓶机构、导辊机构、传动系统等构成。设计该洗瓶机过程中，首先，调查了洗瓶机研究现况，在此基础上根据设计技术要求选定了推瓶机构及传动系统结构方案；接着，根据选定的结构方案选定了各个机构主要参数；然后，详细计算了曲柄滑块推瓶机构及传动系统各主要零部件的尺寸并进行了校核；最后通过AutoCAD绘图软件绘制了该洗瓶机的装配图及主要零部件图。

本文的研究与设计方法适用于各类洗瓶机及其零件的设计与改造，具有较好的参考价值。

关键词：洗瓶机，推瓶机构，曲柄滑块机构，传动系统

目 录

摘 要 I

Abstract II

第一章 绪论 1

1.1 课题研究的背景及意义 1

1.2 洗瓶机概况 2

1.3国内外研究现况 2

第二章 方案设计 4

2.1 设计要求与分析 4

2.1.1 设计要求 4

2.1.2 设计要求分析 4

2.2方案设计 5

2.2.1推瓶机构的方案选择 5

2.2.2传动系统方案设计 6

2.2.3洗瓶机总体设计及其布局 7

第三章 总体参数的选定与计算 9

3.1 电动机的选择 9

3.2 推瓶机构 9

3.2.1传动比的分配 9

3.2.2运动及动力参数的计算 10

3.3 转刷机构 10

3.3.1传动比的分配 10

3.3.2运动及动力参数的计算 10

3.4 导辊机构 11

3.4.1导辊机构布置 11

3.4.2传动比的分配 11

3.4.3运动及动力参数的计算 12

第四章 推瓶机构的尺寸设计 13

第五章 传动系统主要零件的设计 15

5.1 V带传动设计 15

5.1.1 V带3、4设计 15

5.1.2 其他V带的设计 17

5.2 蜗杆传动设计 18

5.3 齿轮传动设计 22

5.3.1 齿轮副9、10设计 22

5.3.2 其他各齿轮副的设计 26

5.4 轴及轴上零件的设计 26

5.4.1涡轮轴及轴承、键的设计 26

5.4.2 其他轴的设计 29

5.5 导辊、转刷、机架等零件的设计 29

5.5.1 导辊 29

5.5.2 转刷 29

总 结 30

参考文献 31

致 谢 32
