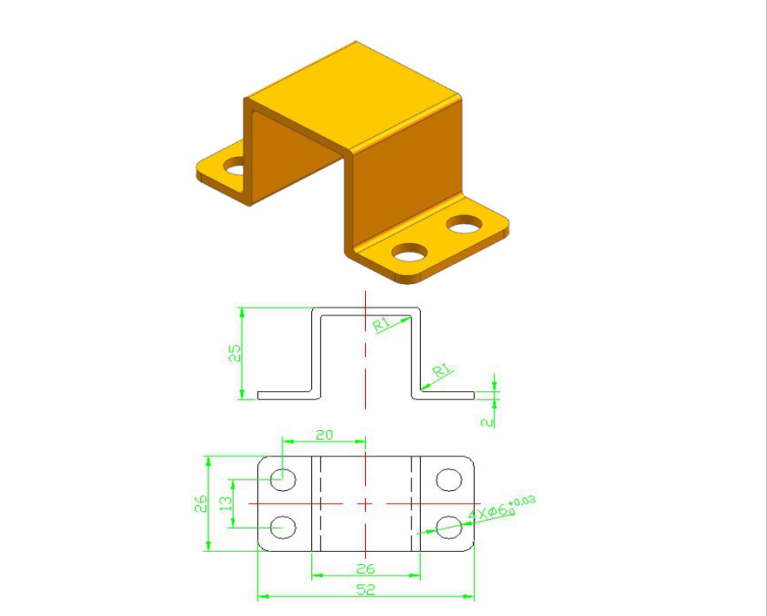

JJ4041-插销导向零件的冲压工艺及模具设计-2套模具 下载积分：50　资料编号： JJ4041

作品包括:

Word版说明书1份，共43页，约16000字

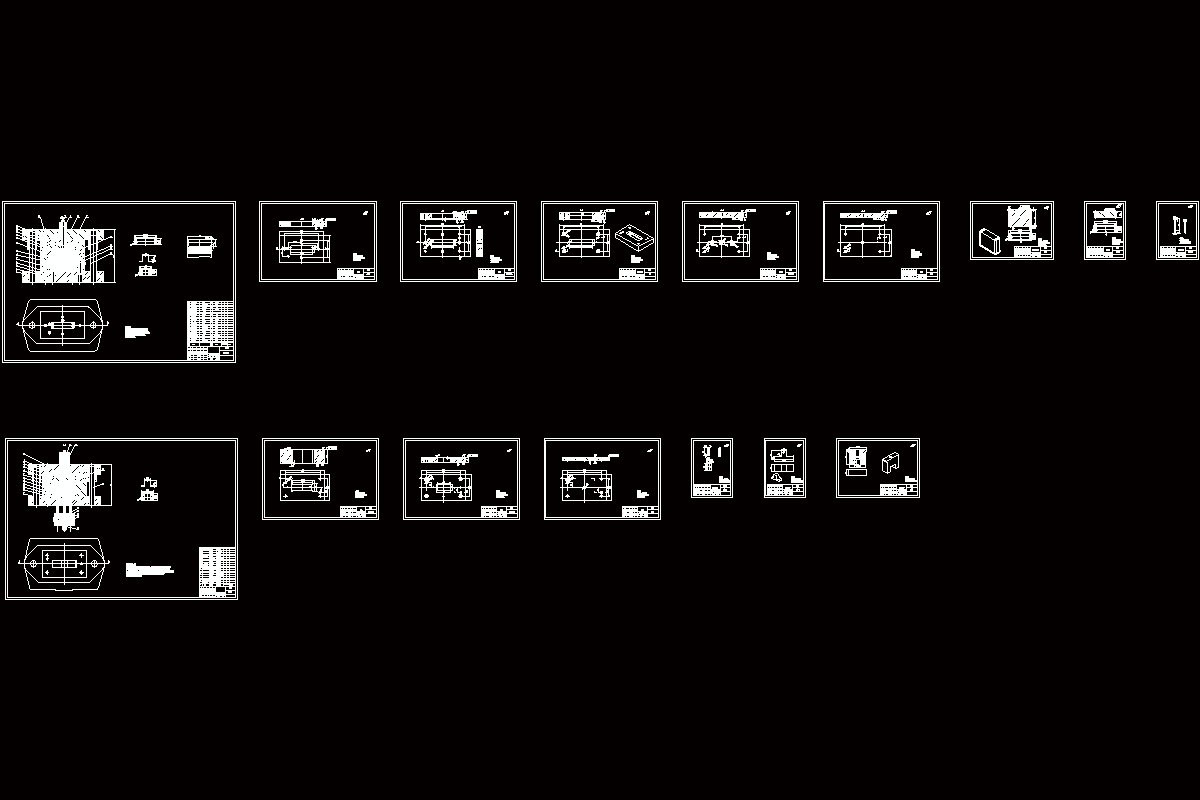

CAD版本图纸，共16张

摘要

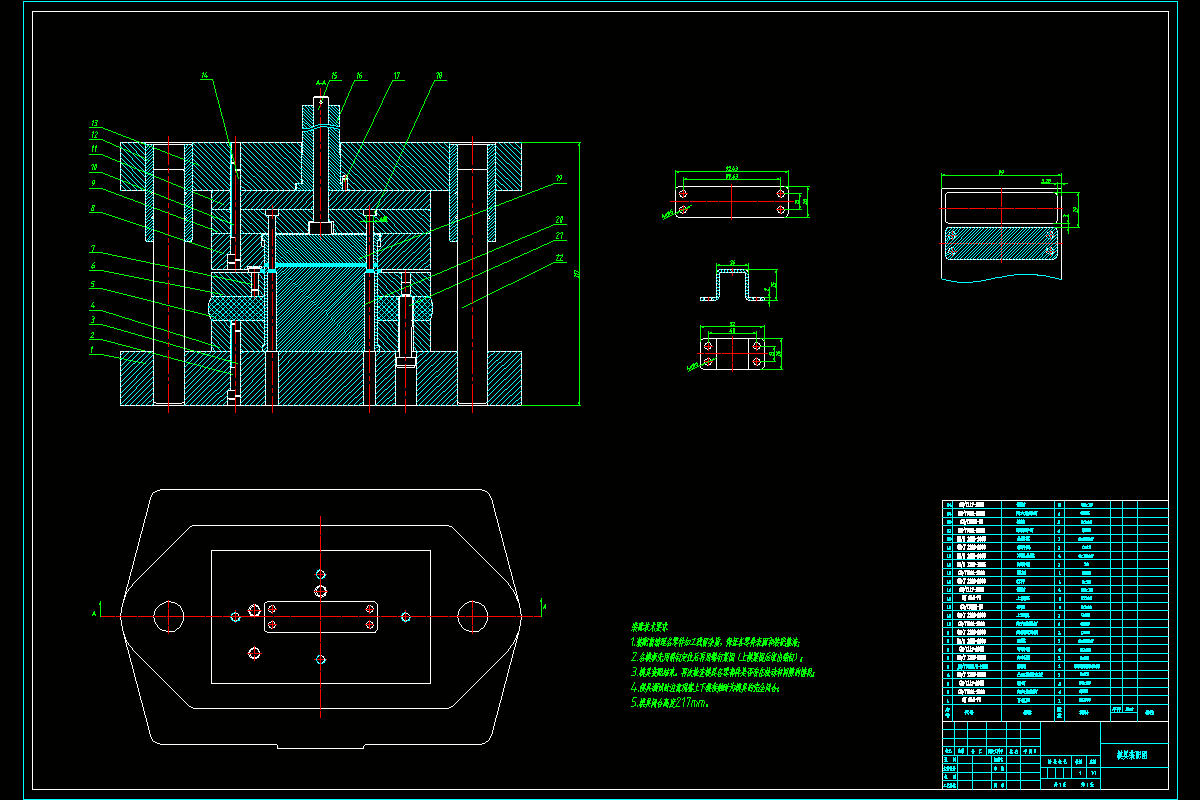

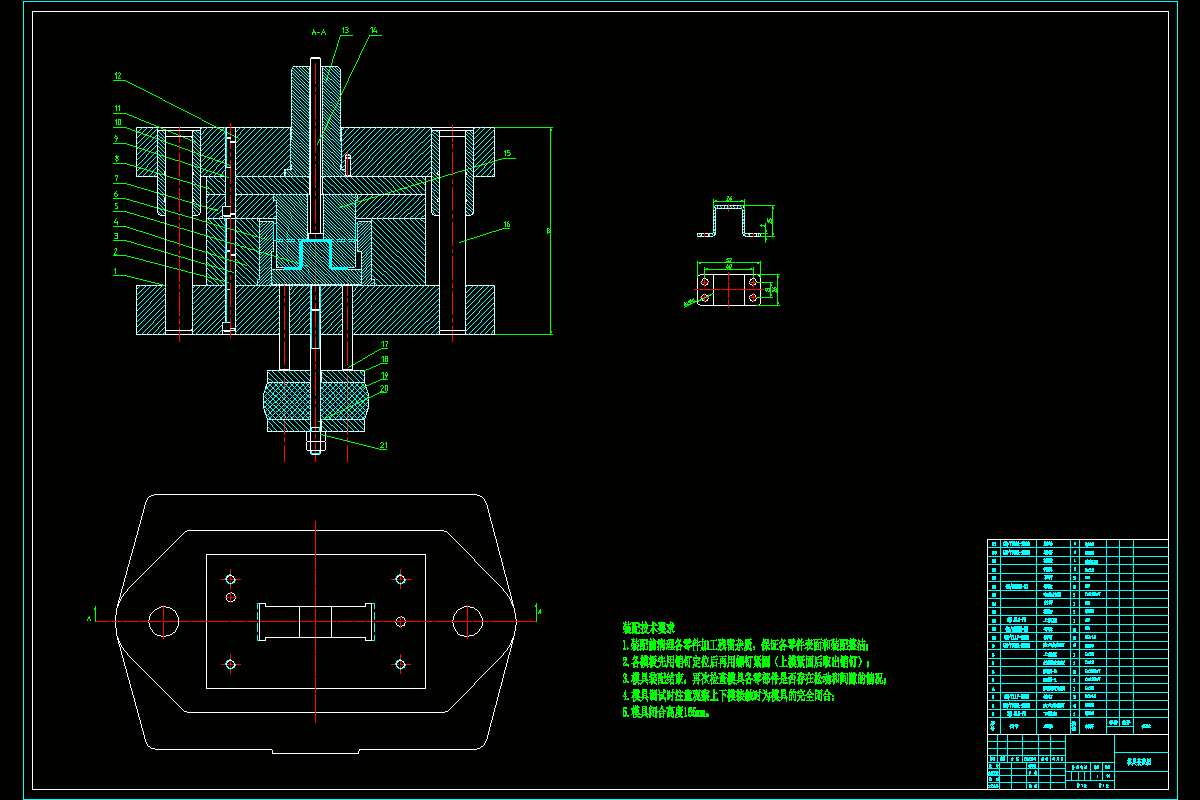

冲压模具为一种常用的模具，冲压模具的种类很多，按照工序数目、模具尺寸大孝冲压件的工艺种类，其分类都不同。最近几年，冲压模具的使用越来越被广泛使用，冲压模具的特点具备生产尺寸精度高，尺寸偏差稳定，冲压模具的模具运行稳定、生产效率高、模具耗材成本低、设计制造周期短、极其容易实现自动化生产，大幅度的避免了人工生产带来了的制造误差。分析指导老师所给定的课题，冲裁件由弯曲、冲孔、落料等工艺组成，模具设计前，因先对冲裁件进行工艺分析，结合冲裁件给定图纸的尺寸、上下极限偏差、冲裁件的生产批量、冲裁件要求的生产材料来确定模具的设计制造精度，各方面确定模具的生产寿命，选择相对应的模具制造耗材。这次的模具设计为了保证冲裁件的表面质量，防止冲裁件弯曲后的回弹，分别采用了冲孔落料、弯曲等两幅复合模具，模具方案确定以后，开始绘制模具草图，计算模具的先关参数，选择相对应的模具安装设备。
