JJ4223-夹子冲压级进模具设计 下载积分：50　资料编号： JJ4223

作品包括:

Word版说明书1份，共39页

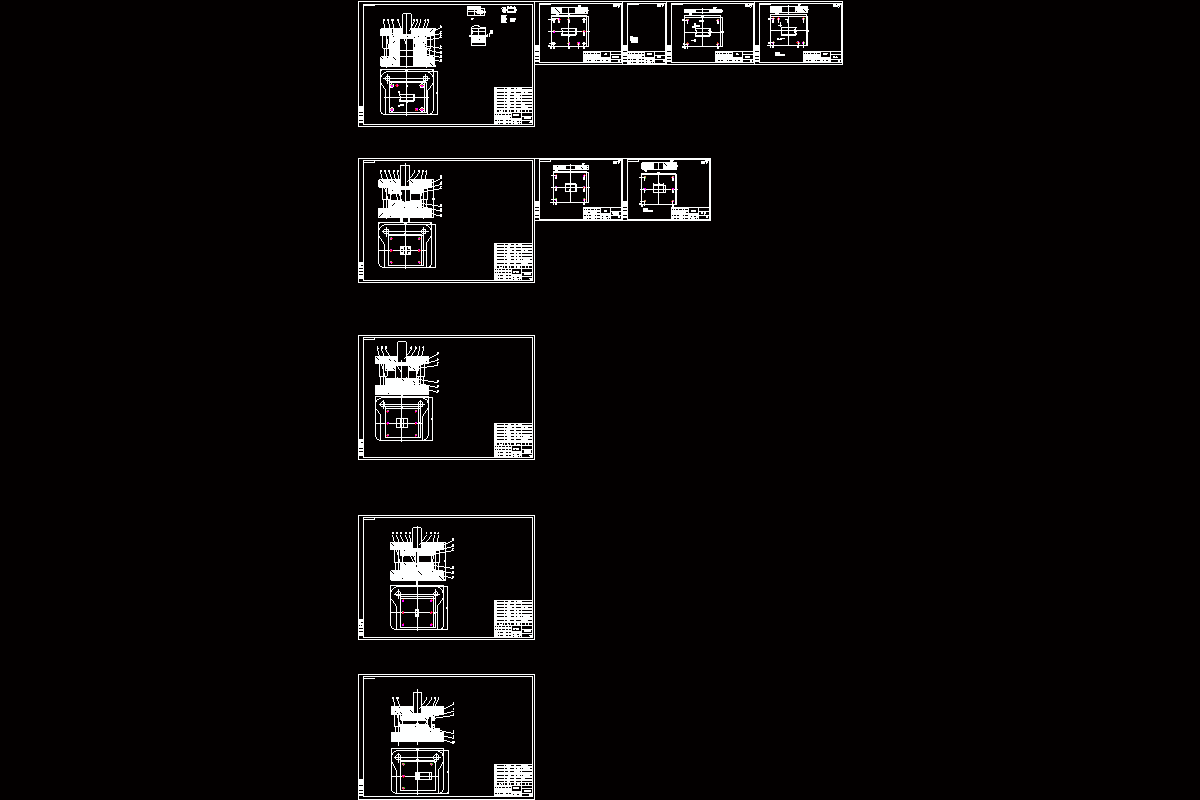

CAD版本图纸，共11张

摘要

本文分析了支撑板的结构、尺寸、精度和原材料性能，并具体指出了该产品的成型难点；拟定了模落料复合模和成型模冲压工艺方案；详细阐述了排样设计方法和过程，确定了该产品需要、落料、成型的二维和排样图；完成了所有必要的工艺计算，包括模具刃口尺寸、各工位冲压力、总的冲压工艺力、压力中心等；概述了模具概要设计方法，系统的阐述了模具主要零件的结构、尺寸设计及标准的选用。同时阐述了模具的工作过程、各成形动作的协调性并对设备选择和核算进行了较为细致的叙述。
