JJ4224-金属纽扣冲压级进模设计 下载积分：50　资料编号： JJ4224

作品包括:

Word版说明书1份，共46页

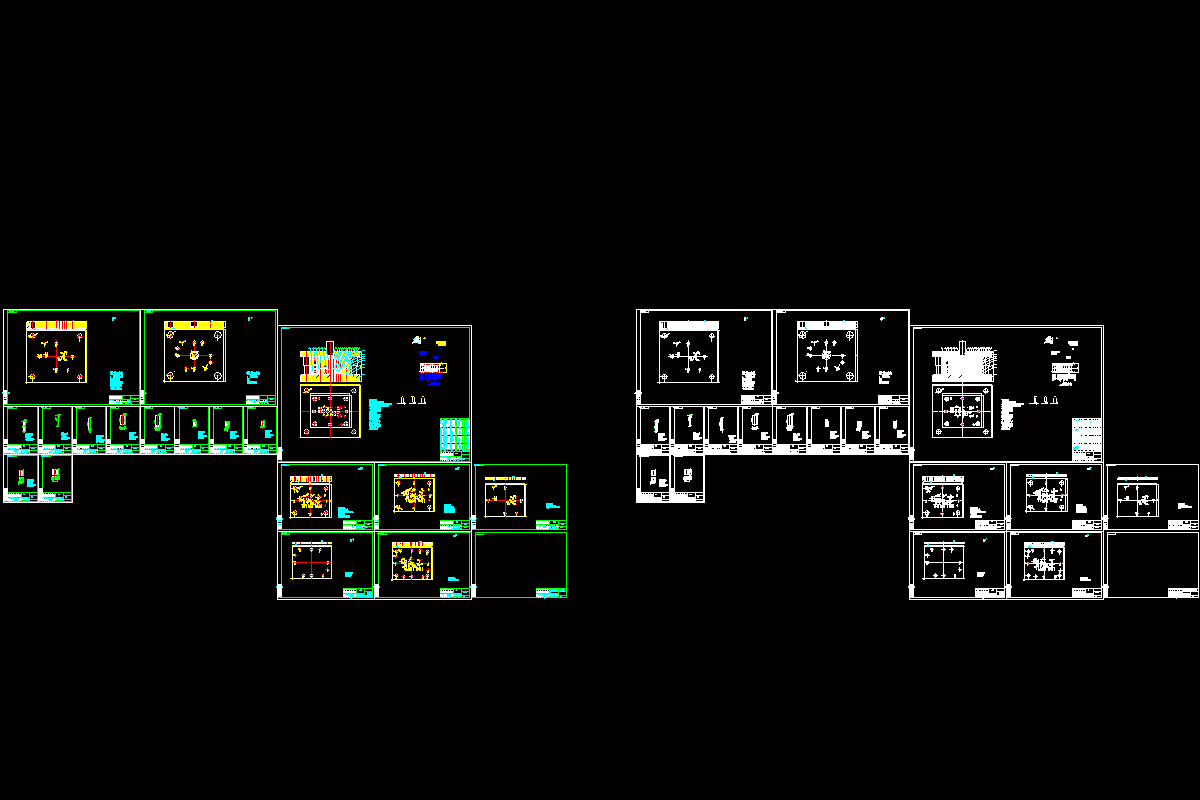

CAD版本图纸，共18张

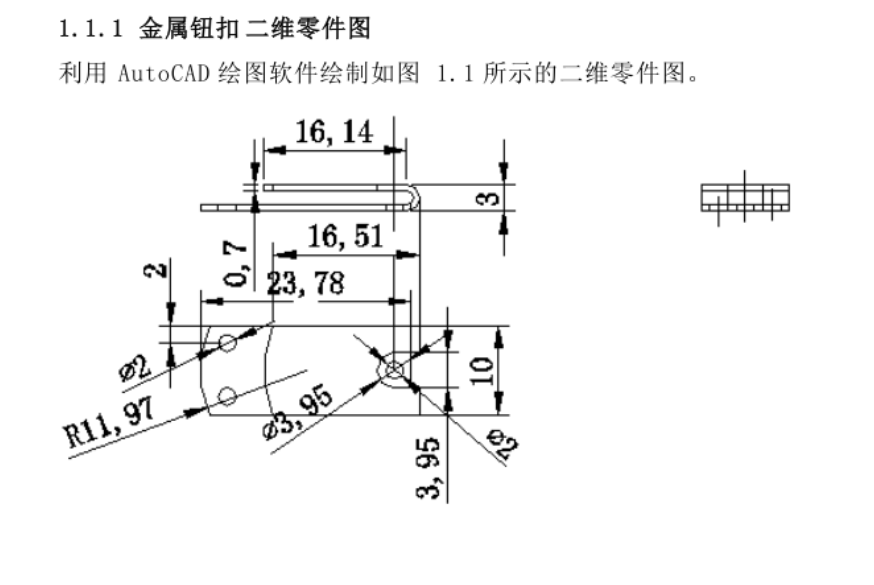

摘要

本文阐述了采用多工位级进模生产的可能性，分析了金属钮扣多工位级进模的成形工艺及特点。详细对比了零件的几种排样方案和冲切刃口的设计，列举了利用软件对零件的毛坯进行展开、冲压工艺的计算以及凸模强度的校核等过程；本文所介绍的级进模共有13个工位，是一副集多个工序为一体的模具，其成形的工序主要包括冲裁、弯曲等；为了保证模具在工作时不干涉，在设计时应予以综合考虑；在文章的最后简单的介绍了级进模材料的选用及热处理并且详细列出了压力中心的计算过程。
