JJ4404-φ15孔翻边筒形件风罩的拉伸模具设计及冲压成形工艺-长50 下载积分：50　资料编号： JJ4404

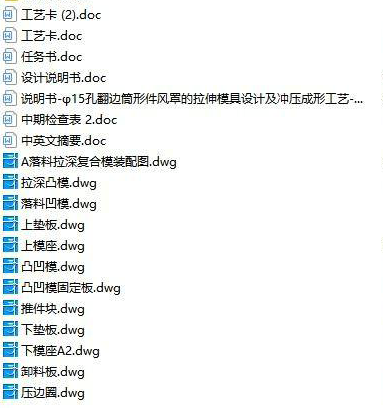

作品包括:

Word版说明书1份，共36页，约9500字

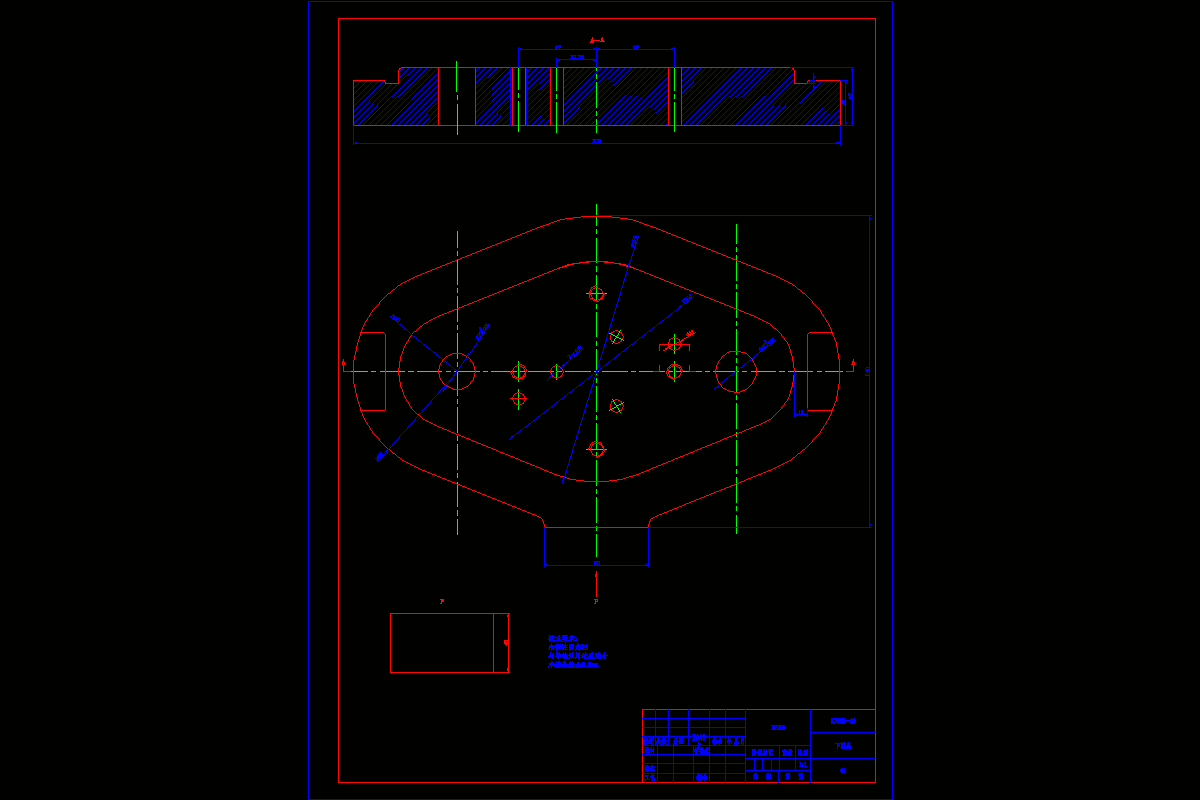

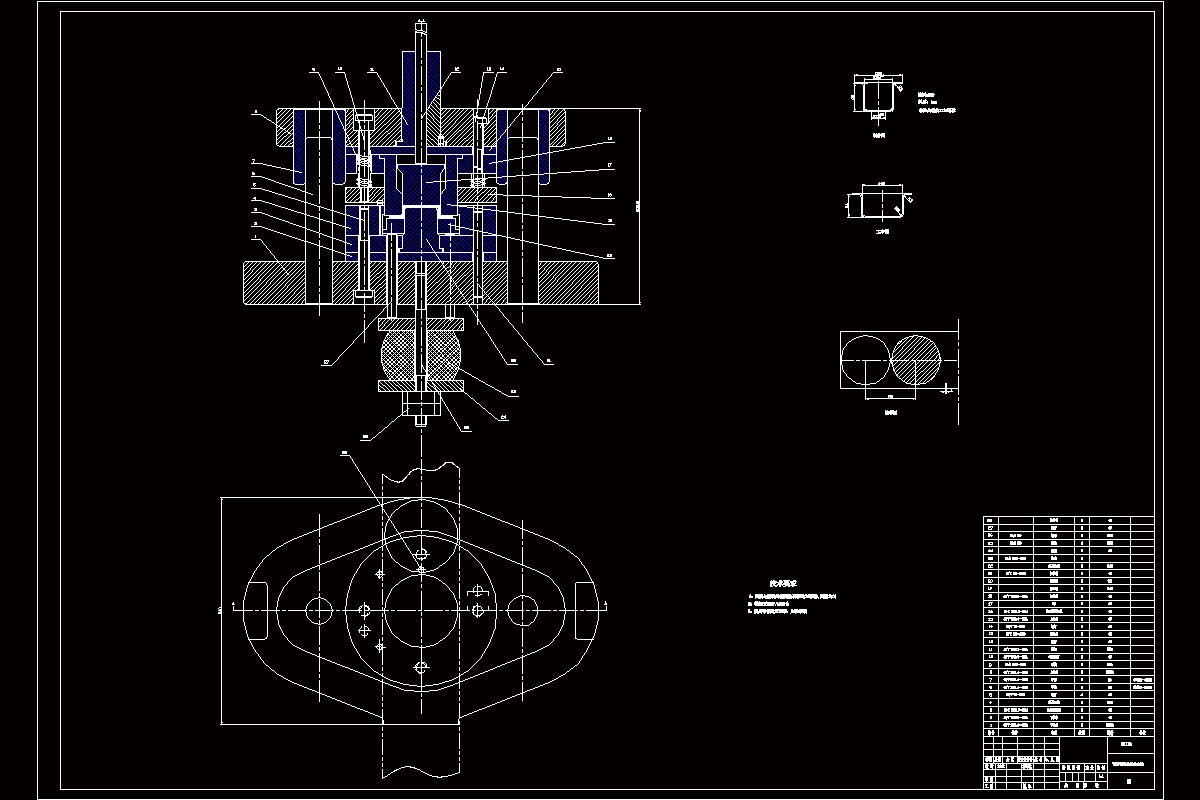

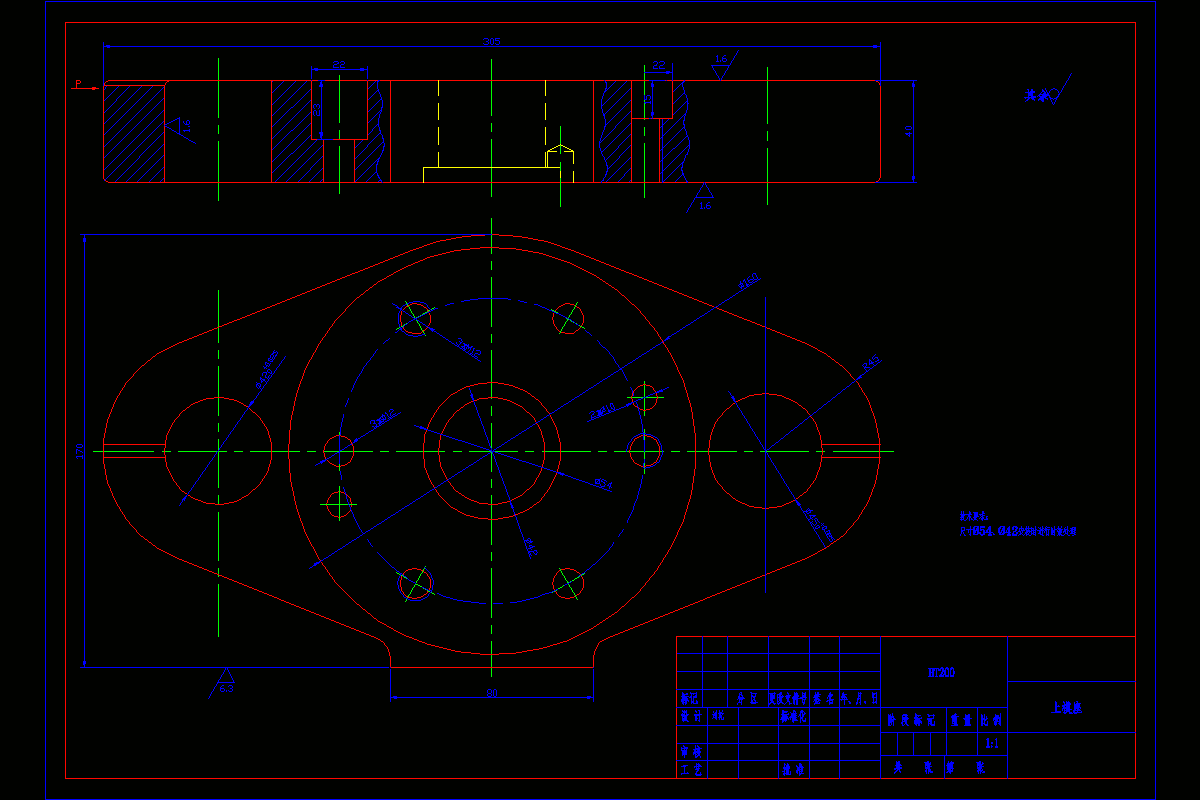

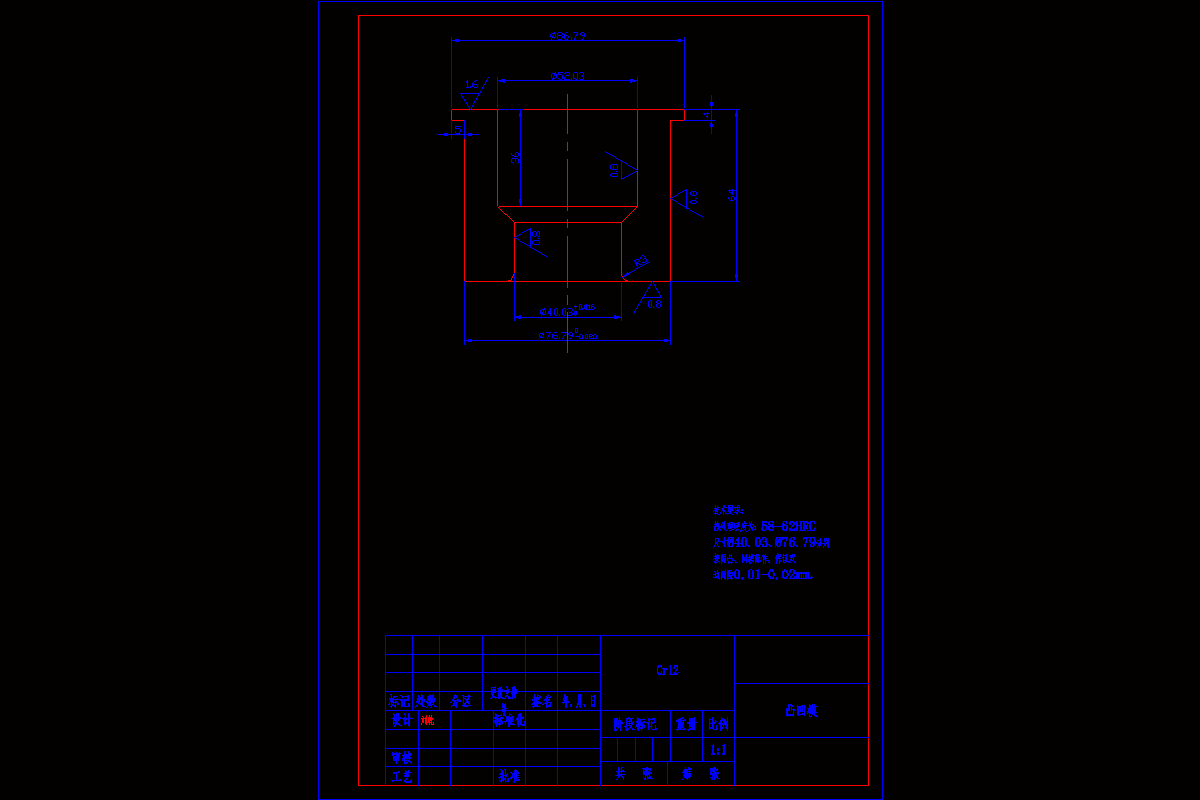

CAD版本图纸，共12张

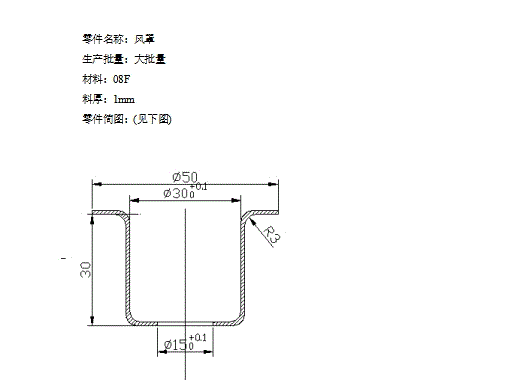

摘要：设计着重介绍了制件的成型工艺，及模具结构设计。通过对制件的工艺分析，确定了工艺方案。并设计了一套落料拉伸复合模具。在设计同时利用参考资料，确定了各工作零件的尺寸。并较多的考虑了模具结构的调整性、易更换性及模具成本。同时在模具设计内容中融汇了冲压模具的不同加工方法、加工工艺及装配工艺，对初学冲压模具模设计者有一定的参考价值。本设计从模具设计到零部件的加工工艺以及装配工艺等进行详细的阐述，并应用CAD进行各重要零件的设计。

关键词：拉伸模复合模。

目录

1、绪论3

1.1冷冲压的概念特点及应用3

1.1.1冷冲压的概念3

1.1.2冷冲压的特点及应用3

1.2冷冲压现状与发展4

1.2.1冷冲压的现状4

1.2.2冷冲压的发展4

1.3冷冲压基本工序分类5

1.3.1分离工序5

1.3.2成形工序5

2、风罩的冲压工艺性分析6

3、工艺方案及主要工艺计算7

3.1工艺方案的确定7

3.2主要工艺计算7

3.2.1计算毛坯尺寸7

3.2.2判断能否一次拉深成形8

3.2.3确定是否使用压边圈8

3.2.4试制定首次拉伸系数8

3.2.5确定拉伸次数8

3.2.6排样设计9

3.2.7条料宽度、导料板间距离和材料利用率的计算10

4、模具的结构设计13

4.1、模具工作部分的计算13

4.1.1、拉深模的间隙13

4.1.2、拉深模的圆角半径13

4.1.3、凸凹模工作部分的尺寸和公差13

4.2、模具各部件的设计14

4.2.1、模柄14

4.2.4、凸凹模固定板17

4.2.5落料凹模18

4.2.6、拉深凸模19

4.2.7、卸料板19

4.2.8、压边圈19

4.2.9、凸凹模20

4.2.10、模具其它部件的选用21

5、冲压工艺力计算及设备选择23

5.1、落料力23

5.2、卸料力23

5.3、拉深力23

5.4、压边力24

5.5、推件力24

5.6、顶件力24

5.7冲压设备的选择25

6、模具零件主要工作零件的设计26

6.1、落料凸、凹模尺寸得计算26

6.2.拉深凸、凹模尺寸的计算27

7、选用模架、确定闭合高度及总体尺寸29

8、模具总装图31

9、结束语33

致谢34

参考文献35
