JJ4442-收音机电池盖的注塑模具设计 下载积分:50 资料编号: JJ4442

1.打开支付宝或者微信扫描二维码。
2.填写金额:50
3.添加备注,填写资料编号:
资料编号: JJ4442
4.支付成功后,请发资料编号到邮箱:jxsj168@qq.com
会有专人在15分钟内把资料发到您邮箱
备注:如果付款忘记填写资料编号,则发邮件时附带您的交易明细截图即可。
请耐心等待,如超过30分钟还没收到,请联系客服QQ:2363701252
点击分享:

作品描述

作品包括:

Word版说明书1份,共20页,约7500字

PPT答辩一份

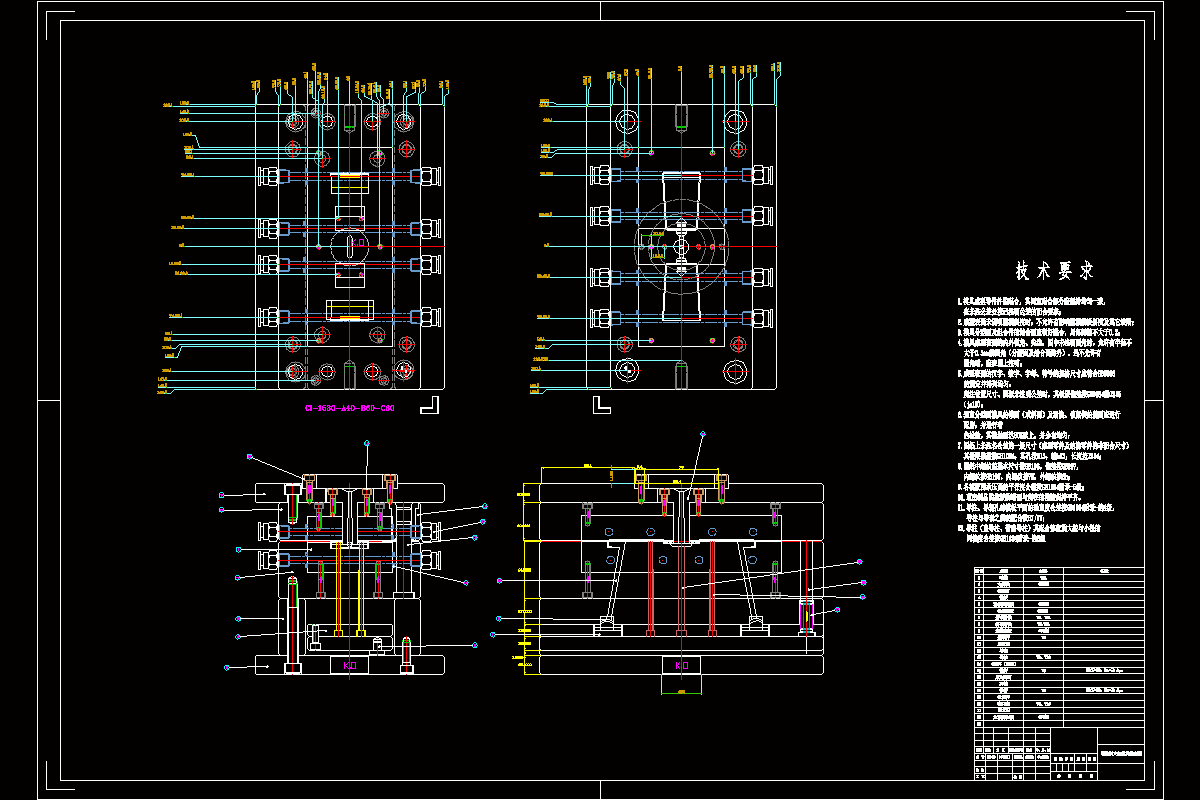

CAD版本图纸,共4张


目录

一、绪论2

1.1我国模具的发展现状2

1.2模具工业的发展趋势. 2

1.3塑料模具的分类3

二、塑件的工艺分析5

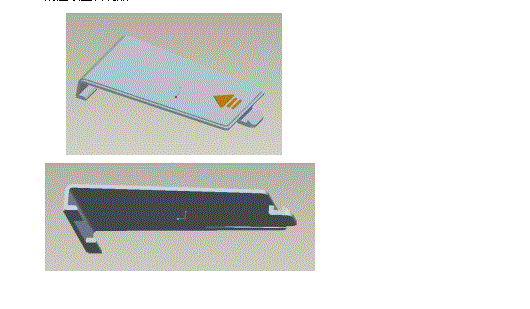

2.1本课题的内容和具体要求5

2.2注射成型工艺过程5

2.3 ABS的性能分析5

三、注射成型机的选择7

3.1估算零件体积7

3.2计算零件质量7

3.3模具闭合高度的确定7

3.4模具安装尺寸的确定8

3.5模具开模行程的确定8

3.6注射机注射压力的确定8

3.7注塑机的初选与校核8

四、模具结构形式拟定9

4.1分型面的选择9

4.2型腔数量11

4.3模架的选用11

五、浇注系统与排气系统的设计12

5.1浇注系统的设计12

5.2排气系统的设计13

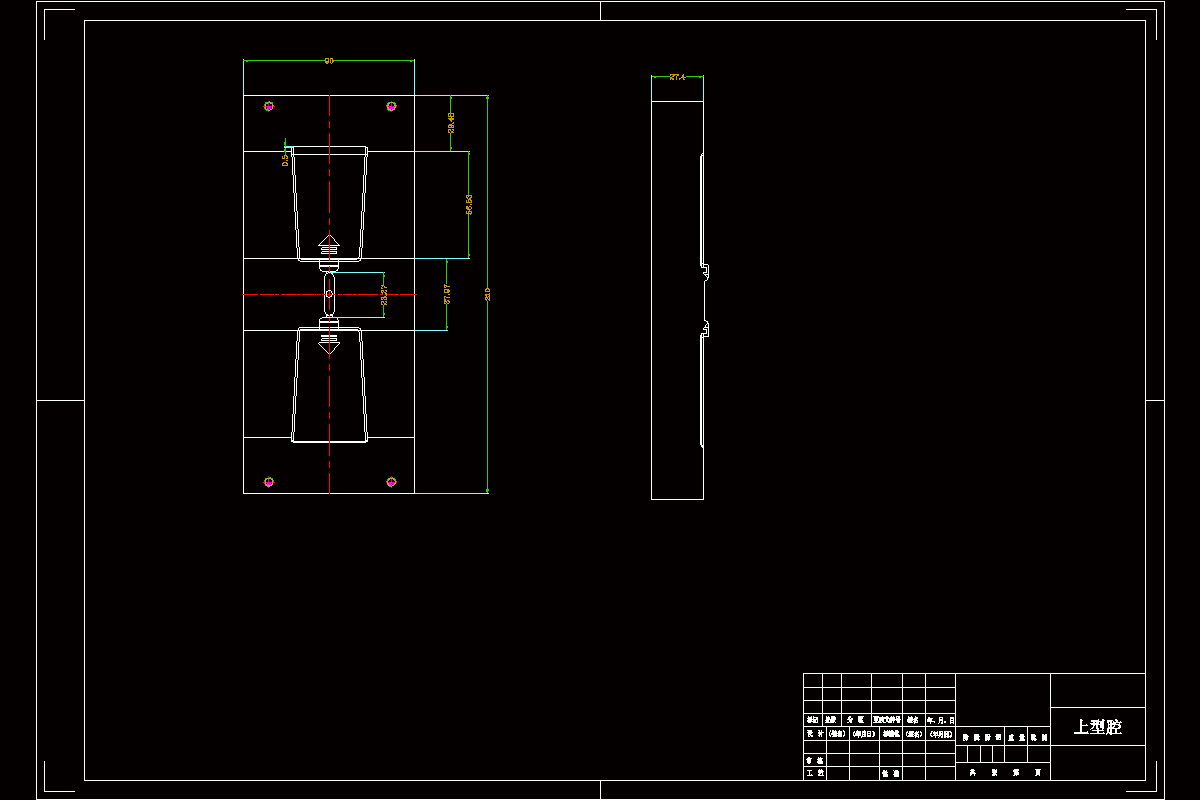

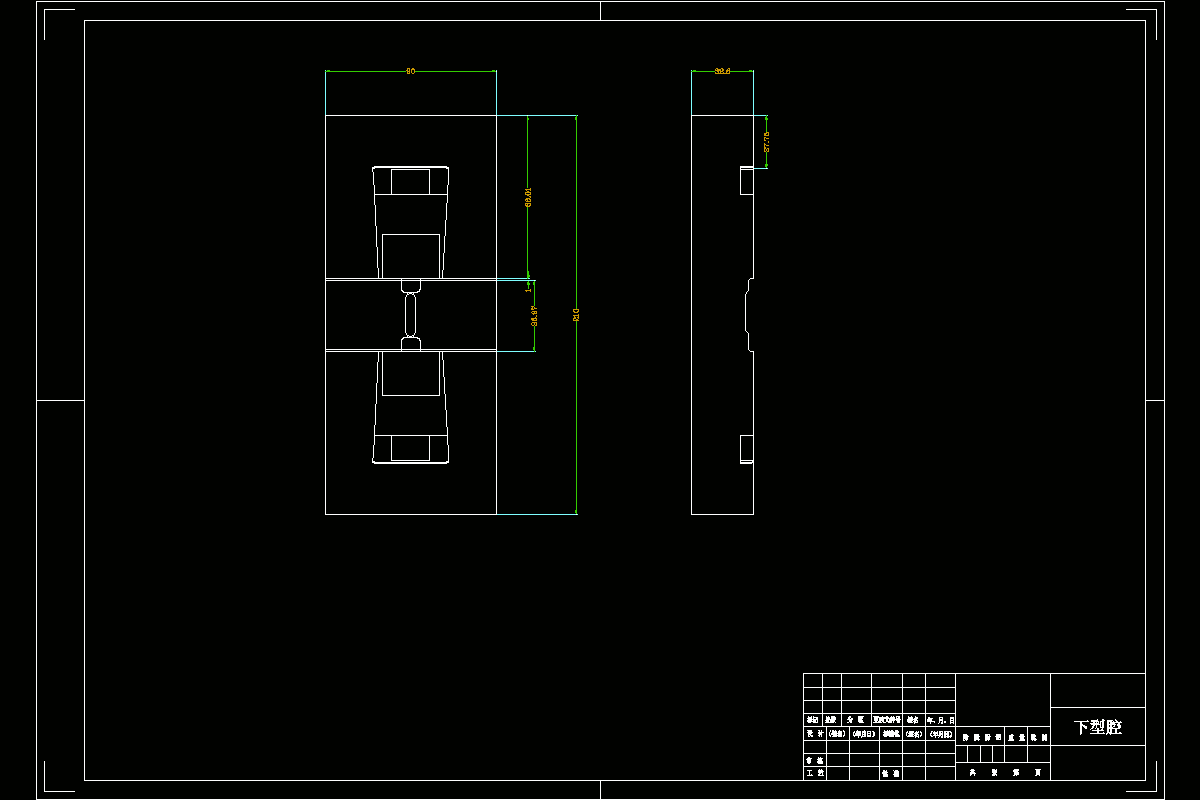

六、成型零件的设计13

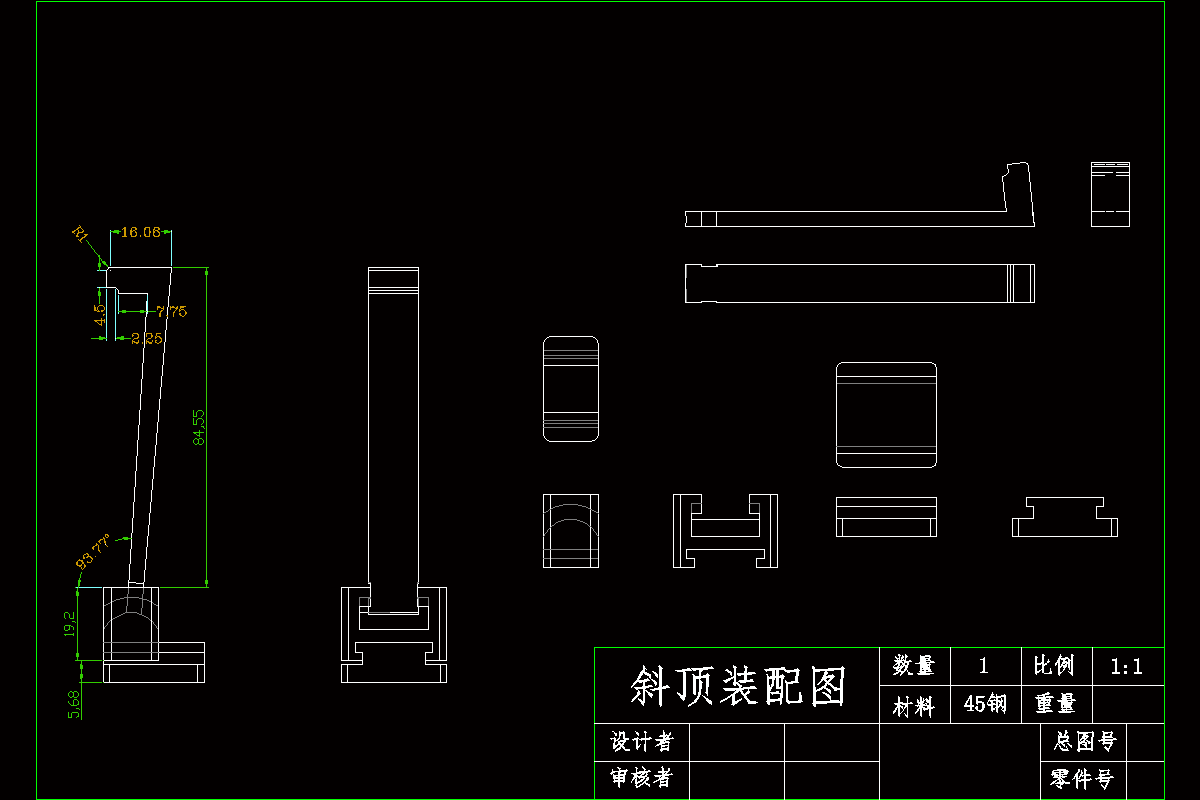

七.斜顶内侧抽芯设计15

7.1倒钩主要参数的确定. 15

7.2倒钩的结构形式16

八、冷却系统的设计16

8.1温度调节对塑件质量的影响16

8.2对温度调节系统的要求16

8.3冷却装置的设计要点16

8.4冷却水道的结构18

感想19

参考文献19
