JJ4444-弯管注射模具设计【含Proe三维图】 下载积分:100 资料编号: JJ4444

1.打开支付宝或者微信扫描二维码。
2.填写金额:100
3.添加备注,填写资料编号:
资料编号: JJ4444
4.支付成功后,请发资料编号到邮箱:jxsj168@qq.com
会有专人在15分钟内把资料发到您邮箱
备注:如果付款忘记填写资料编号,则发邮件时附带您的交易明细截图即可。
请耐心等待,如超过30分钟还没收到,请联系客服QQ:2363701252
点击分享:

作品描述

作品包括:

Word版说明书1份,共23页

CAD版本图纸,共21张

Proe三维图一套


摘要

注塑模具是模具工业的重要组成部分,在很大程度上反应了一个国家的工业水平。塑料在当今世界无处不用,因此塑料模具有很大发展,特别是注塑模。

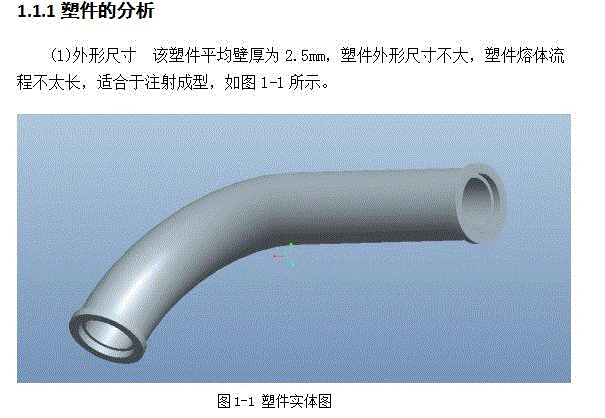

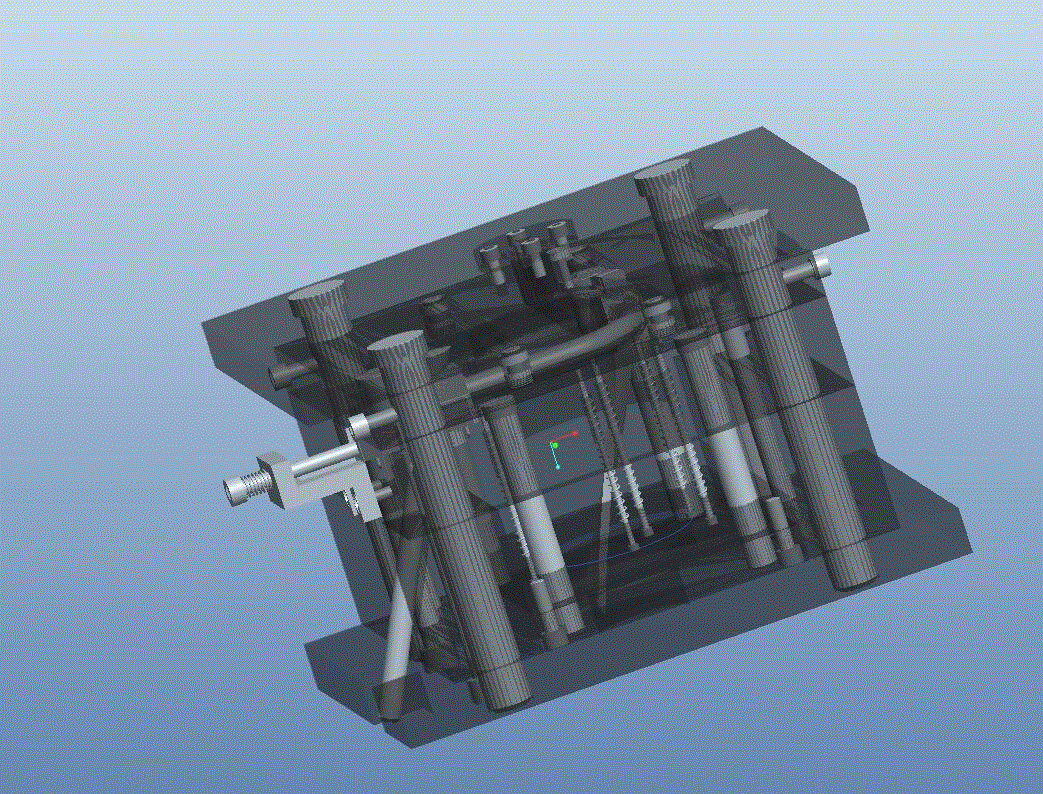

本文设计了具有侧向抽芯与弧形抽芯的弯管注射模具,对模具的侧向抽芯与弧形抽芯进行简单的分析,并用proe建立模具三维组装图,并导出模具装配图进行修改。

中介绍了模具中各个系统的设计,其中包括浇筑系统设计,成型零部件的设计,导向机构的设计,推出机构的设计、温度调节系统的设计、排气系统的设计。最后用proe建立三维模型,并导出cad装配图。
