JJ4523-端体注塑模具设计【含UG三维图】 下载积分：50　资料编号： JJ4523

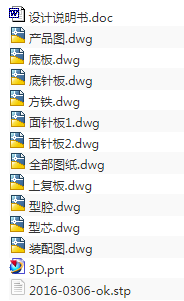

作品包括:

Word版说明书1份，共28页，约7100字

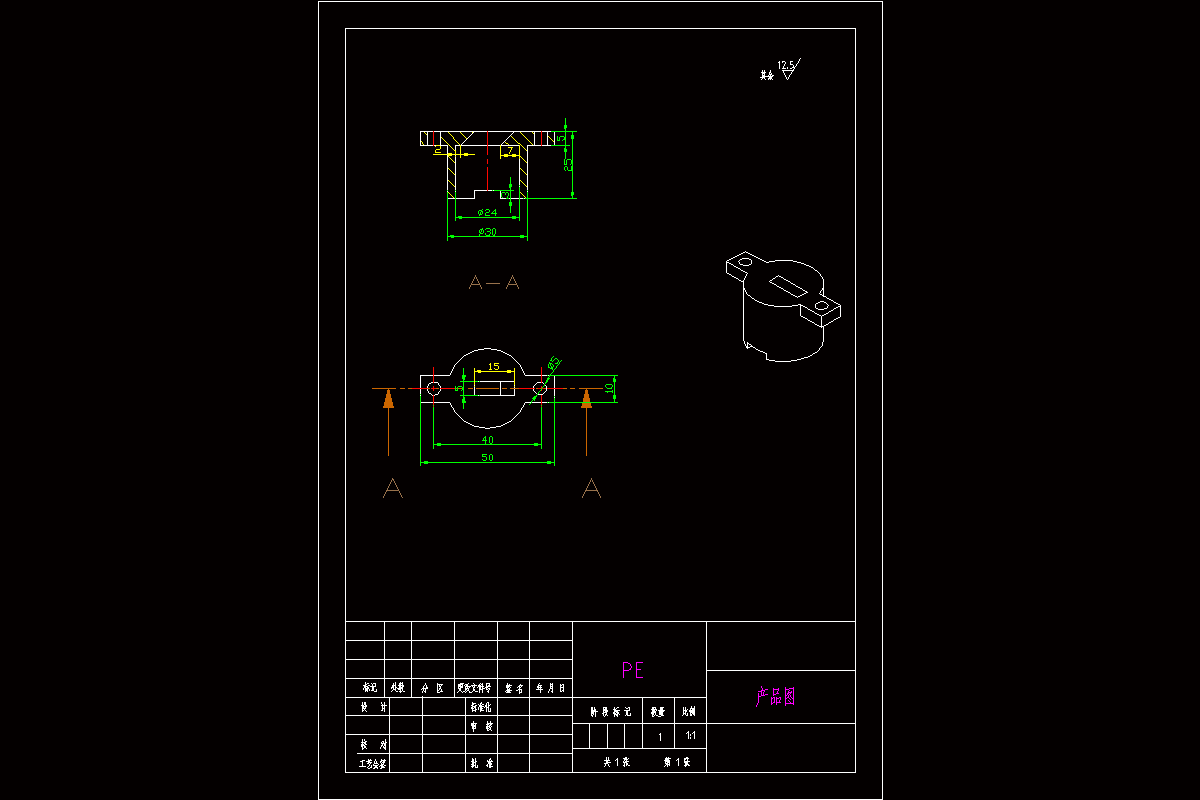

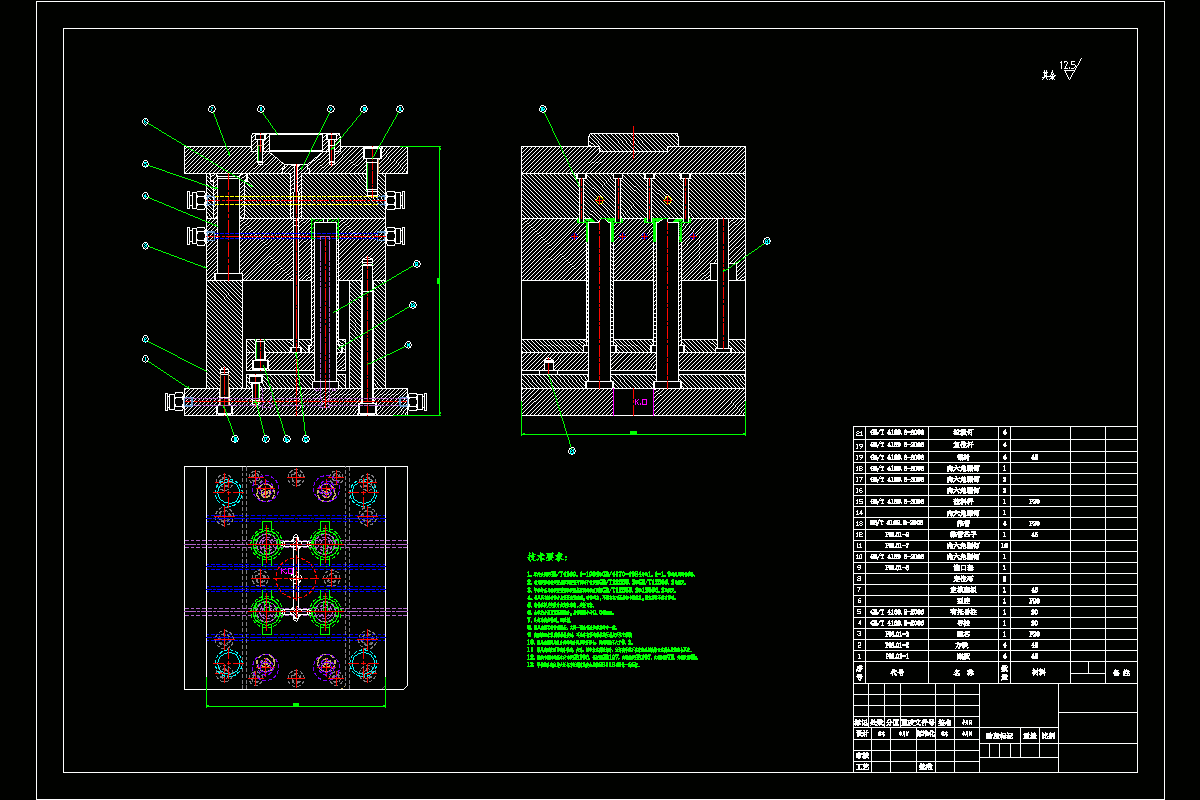

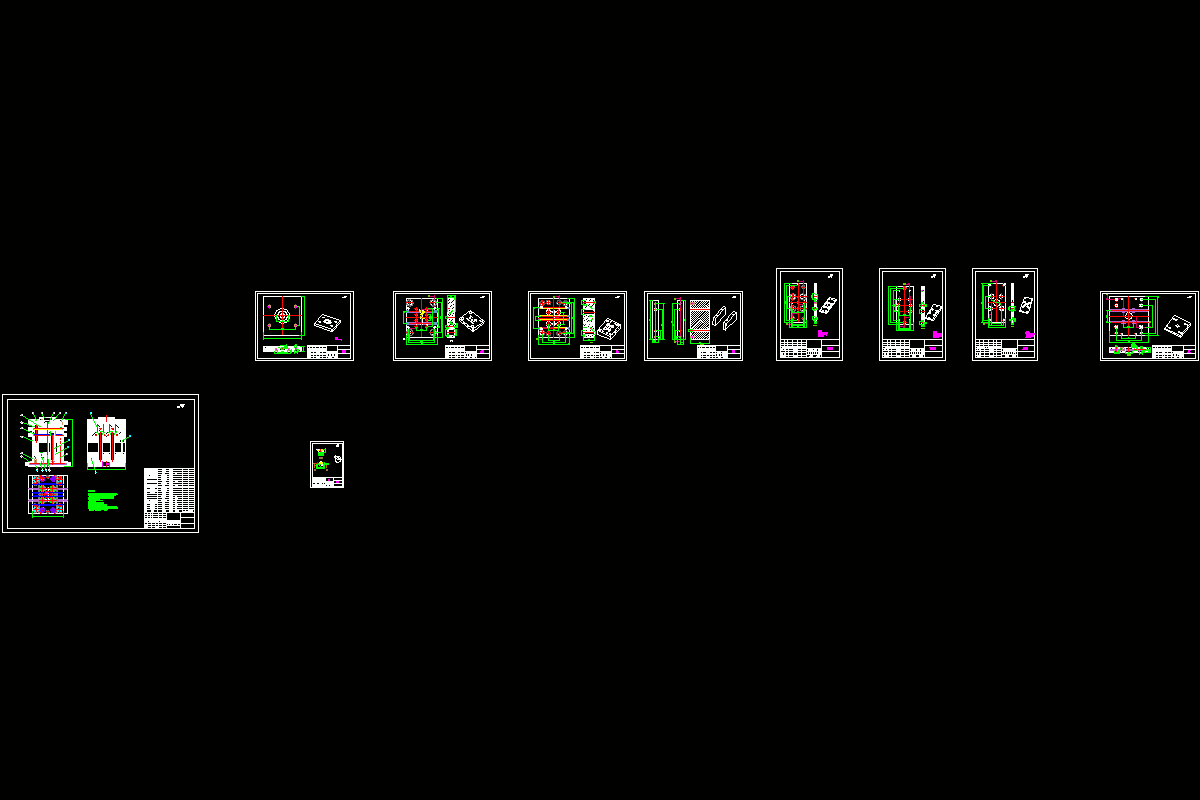

CAD版本图纸，共10张

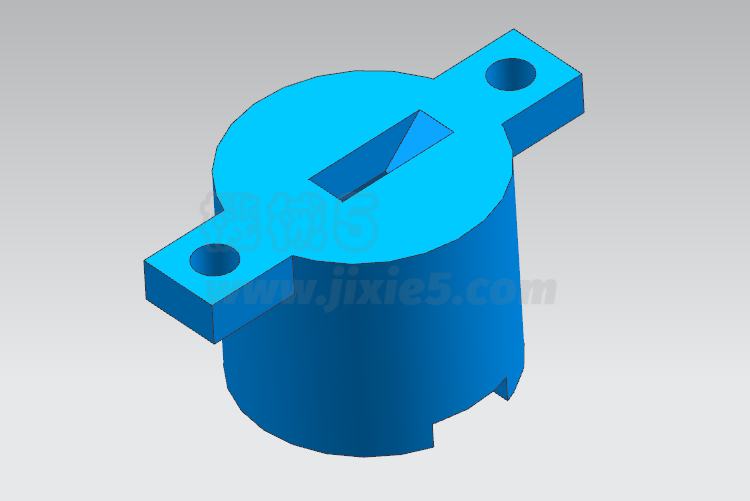

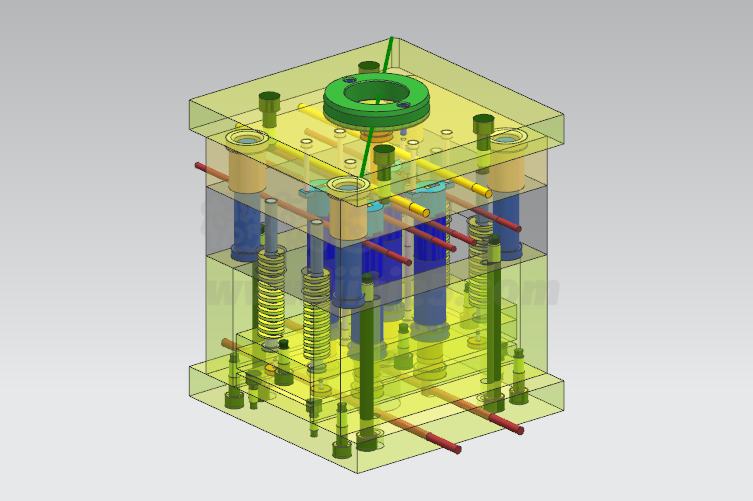

UG三维图一份

摘要

设计课题端体注塑模具设计，工件主要运用配合其他零件装配，需要注塑成型，工件表面粗糙度要求较高，工件分型面不得有飞边等不良情况首先对工件的成型工艺分析，确定模具的结构形式，分型面位置的确定，浇注系统的形式和浇口的确定，模具导向结构的确定，工件推出机构的确定。

根据课题工件图纸要求，工件城新材料为PE，查询相关材料成型的书籍，得出PE材料的相关性能，对模具的对工件的成型、模具结构尺寸的先关计算，总结出采用一模四腔、单分型面的侧浇口注射模具。利用UG三维软件和CAD二维制图软件分析注射模的成型零部件，浇注系统，零部件的设计等。

关键词：一模四腔；单分型面；端体注塑模具
