JJ4527-塑料挂钩注塑模具设计 下载积分:50 资料编号: JJ4527

1.打开支付宝或者微信扫描二维码。
2.填写金额:50
3.添加备注,填写资料编号:
资料编号: JJ4527
4.支付成功后,请发资料编号到邮箱:jxsj168@qq.com
会有专人在15分钟内把资料发到您邮箱
备注:如果付款忘记填写资料编号,则发邮件时附带您的交易明细截图即可。
请耐心等待,如超过30分钟还没收到,请联系客服QQ:2363701252
点击分享:

作品描述

作品包括:

Word版说明书1份,共33页,约21000字

PPT答辩一份

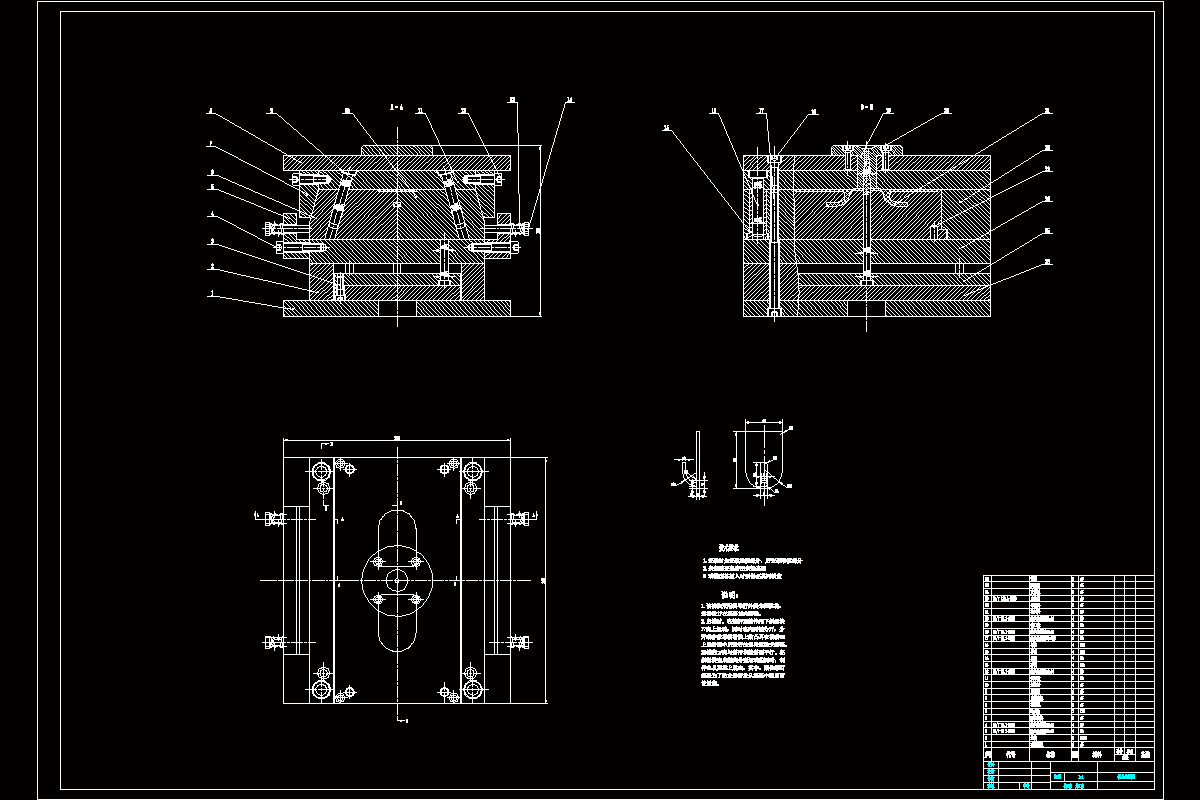

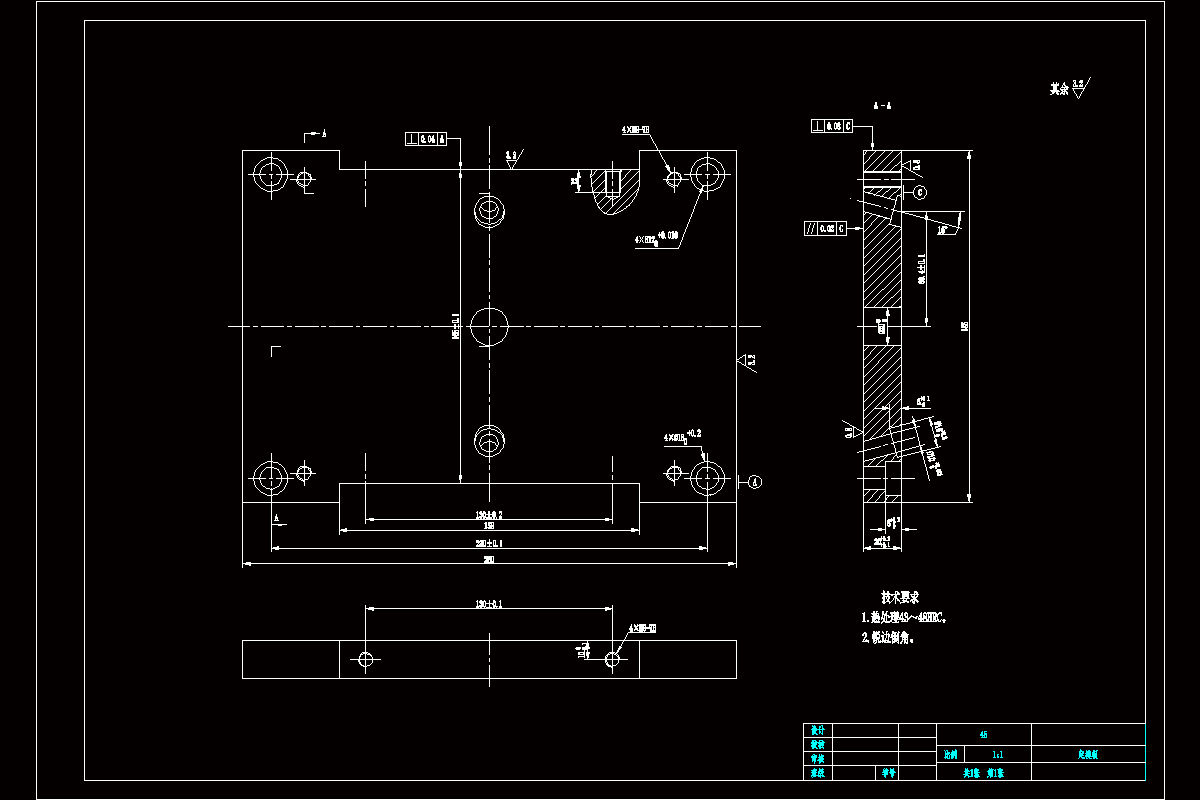

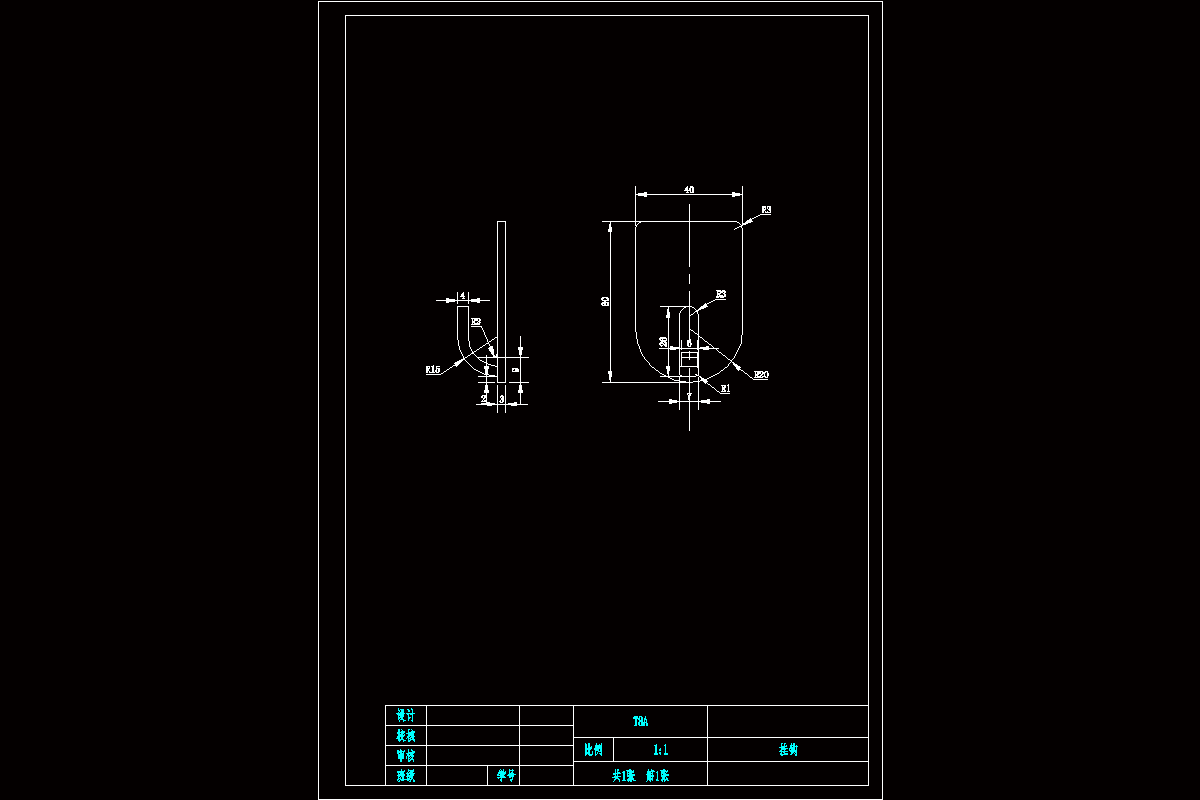

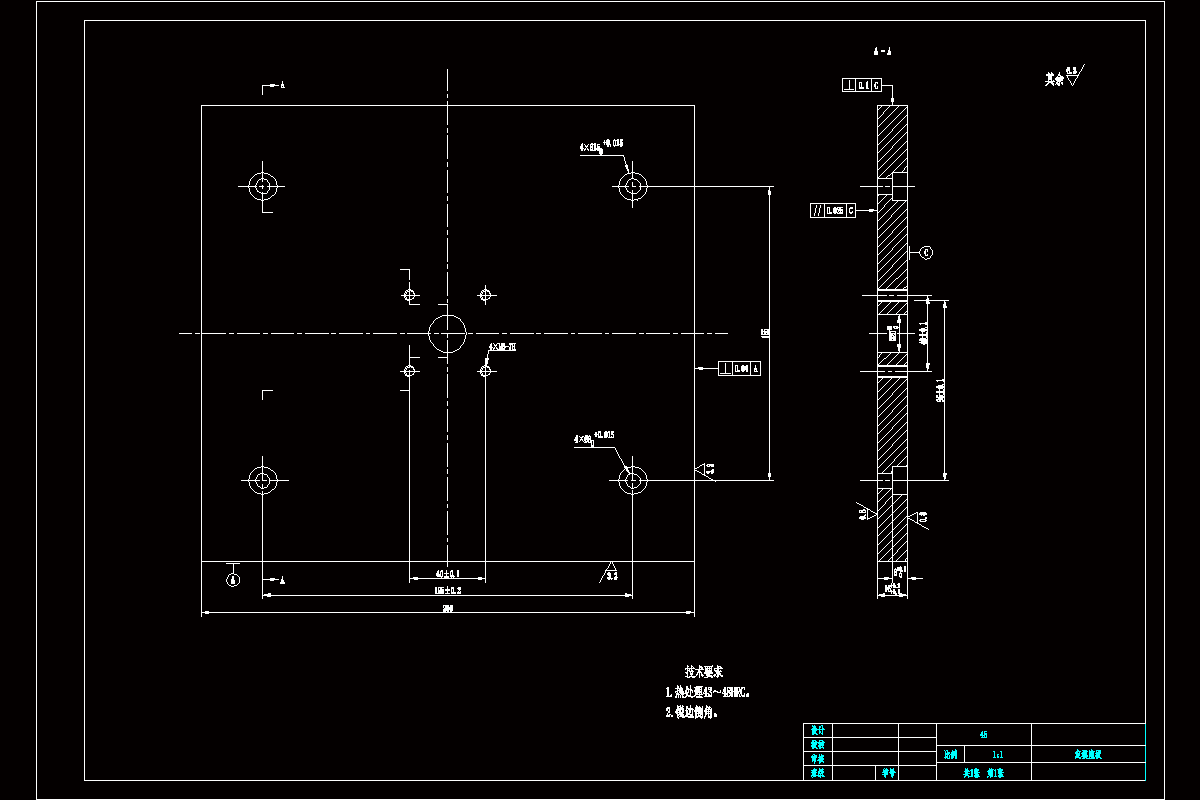

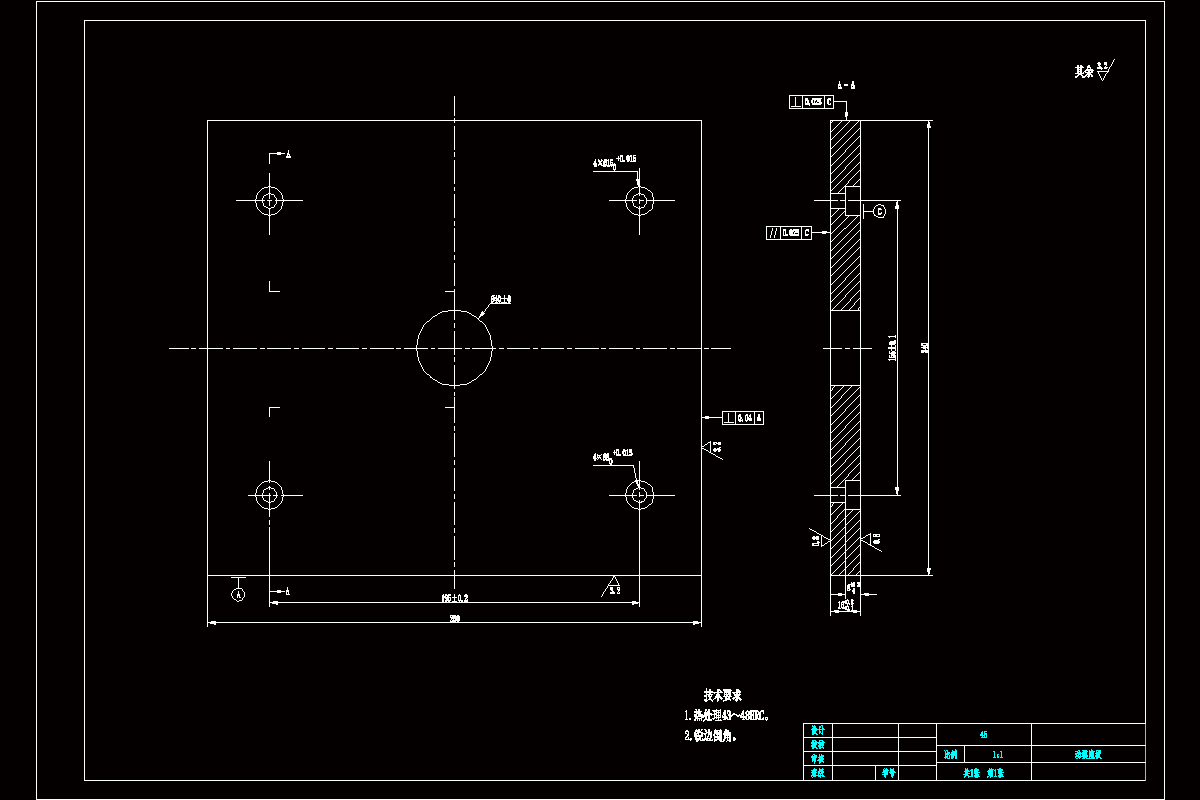

CAD版本图纸,共8张


摘要

在国内经济飞快发展的当下,中国市场塑料挂钩行业在过去五年用户消费规模越来越大,同比增长速度越来越快,占整个挂钩制造的30%左右,而且在未来几年,塑料挂钩的生产规模将会越来越大,消费需求也会越来越高。现阶段塑料挂钩都采用注塑的加工方法。

在制作塑料挂钩模具的过程中都是基于UG软件来完成,首先是分型面的设计通过UG软件对塑料挂钩注塑模具进行拔模分析。其次是对于浇注系统的设计,采用一模两腔的设计结构对挂钩进行设计,然后通过UG软件对模具型腔进行设计加工,确定模腔和型芯的尺寸。最后是模架的生成,利用UG软件的注塑模向导功能模块,生成装配体后,加入型腔和型芯,再添加顶杆、拉料杆、浇口套等零件,使用腔体剪切功能,在模板上生成相应的腔体,最终得到一套完整的模具结构图。设计一开始对模具的零件、工艺性能、材料等等进行选择和确定。而后确定了挂钩的注塑机,设计挂钩的浇注系统;为保证挂钩能够顺利脱模,设计脱模机构;设计挂钩的冷却系统等等。通过前面一整套的设计与制作,绘制模具的装配图还有主要零部件图等。
