JJ4600-隔离片多工位级进模设计 下载积分：50　资料编号： JJ4600

作品包括:

Word版说明书1份，共25页，约9100字

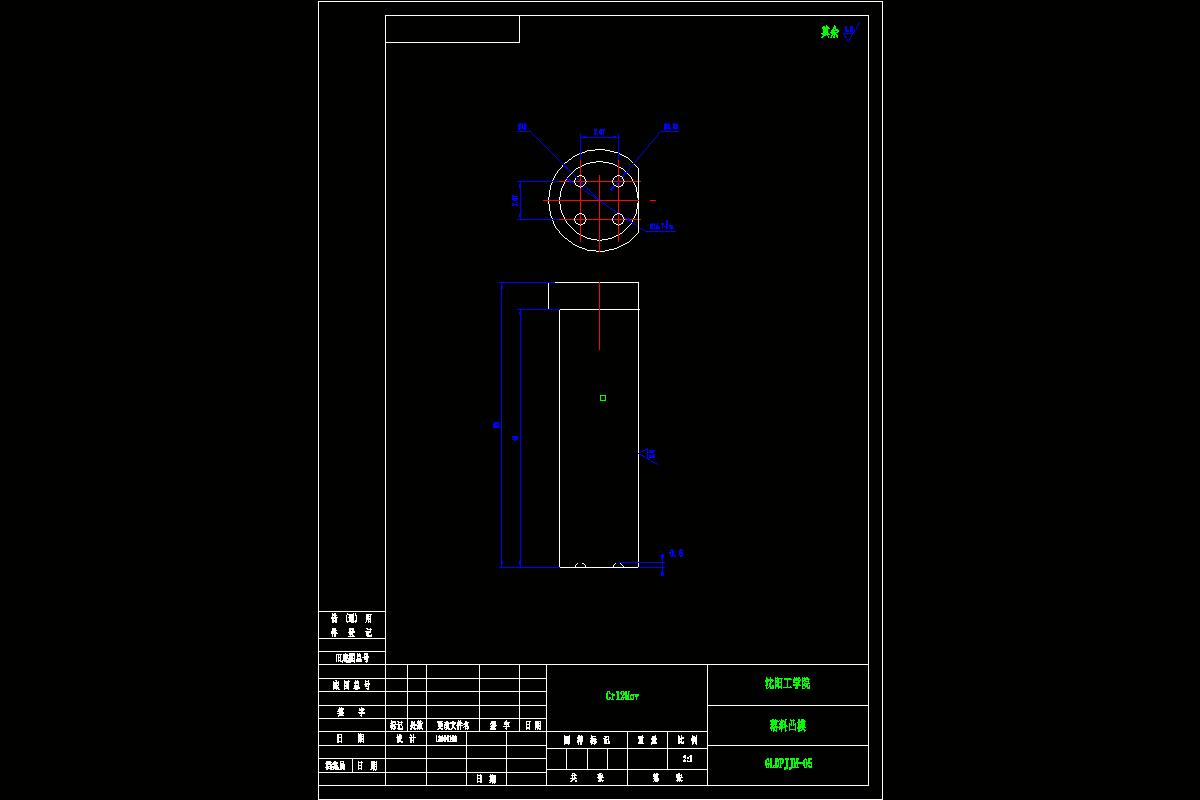

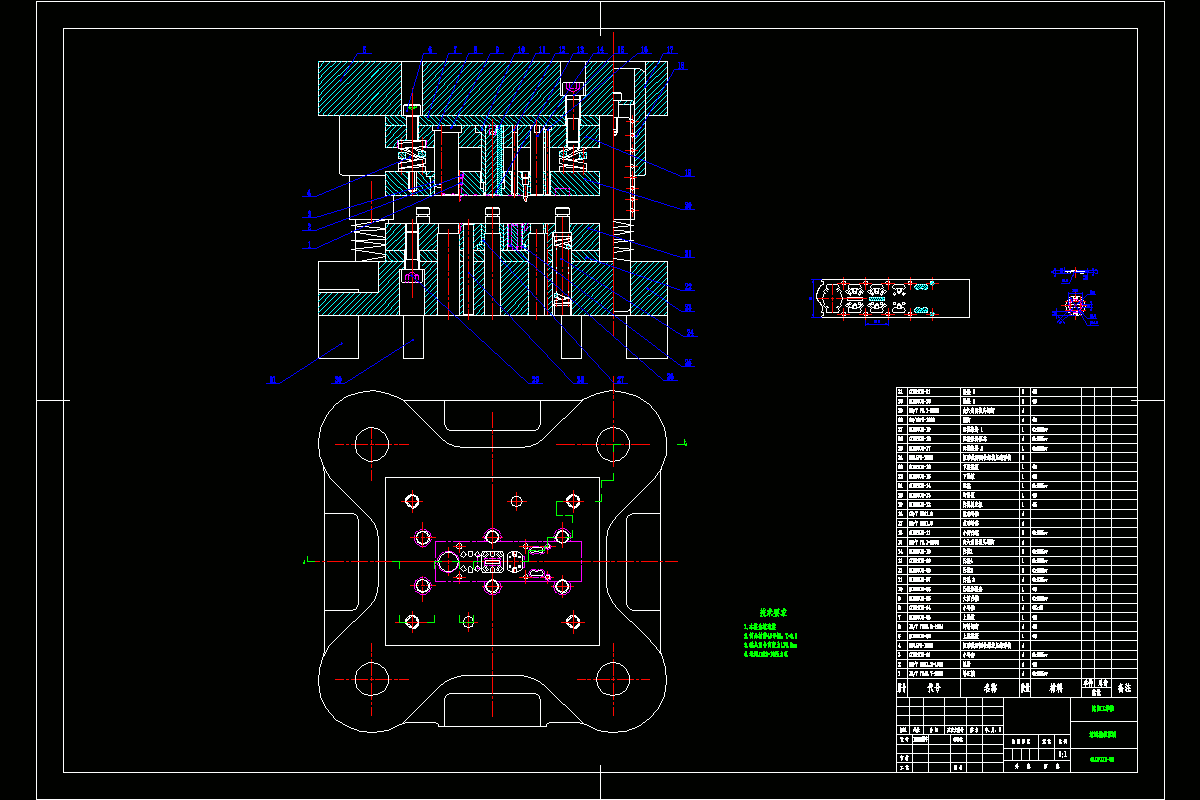

CAD版本图纸，共20张

摘要

随着制造业的发展，现在模具设计应满足自动化、精密化等要求。级进模比单工序模具和复合模更有利于实现冲压件生产的自动化，大大的提高了生产率。而级进模的好坏依然取决于模具的结构。多工位级进模要求具有高精度、长寿命，模具的主要工作零件常采用高强度的高合金工具钢、高速钢或硬质合金等材料。模具的精加工常采用慢走丝线切割加工或成形磨削。在多工位级进模中，常有很精细的小凸模，必须对这些小凸模进行精确导向和保护。因此要求卸料板能对小凸模提供导向和保护功能。卸料板上相应的孔必须采用高精度加工，其尺寸及相互位置应准确无误。

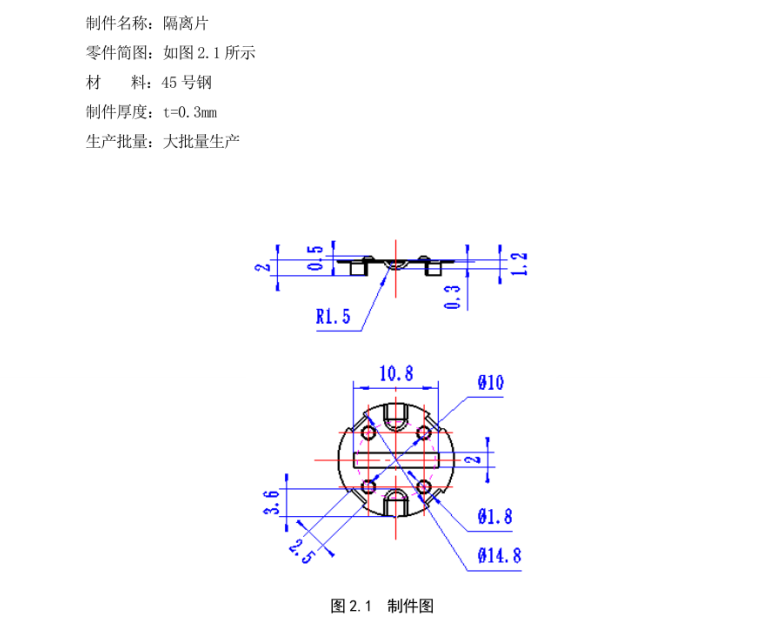

本设计是对隔离片的工艺进行整体分析，在这个基础上设计出一付能生产出合格产品的设计计算。此级进模工艺主要有压包、冲孔、切弯、落料；模具设计主要包括排样设计，凸凹模刃尺寸的设计计算、冲压力的计算及模具压力中心的确定、模具非标准件的设计计算、压力机的选择及其校核。

关键词：级进模;压包;冲孔;切弯;落料
