JJ4611-四功能喷枪卡头芯注射模具设计 下载积分：50　资料编号： JJ4611

作品包括:

Word版说明书1份，共41页

任务书一份

外文翻译一份

开题报告一份

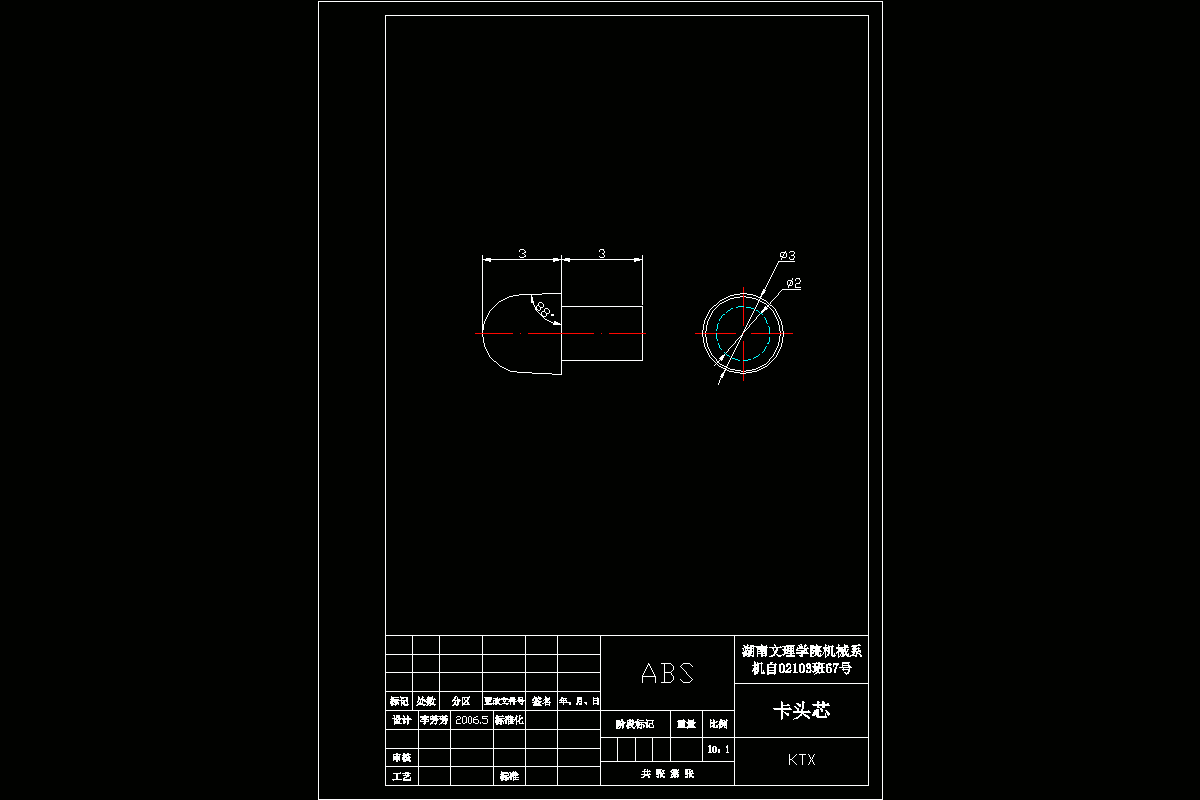

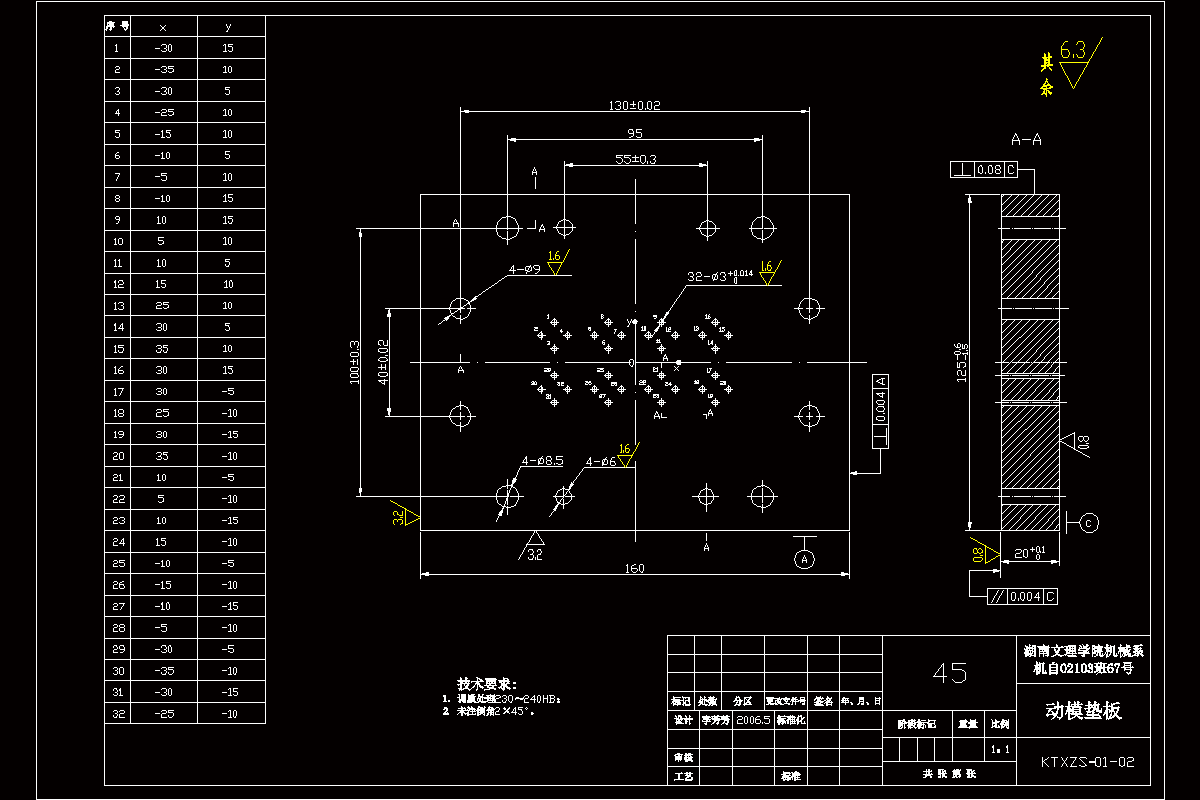

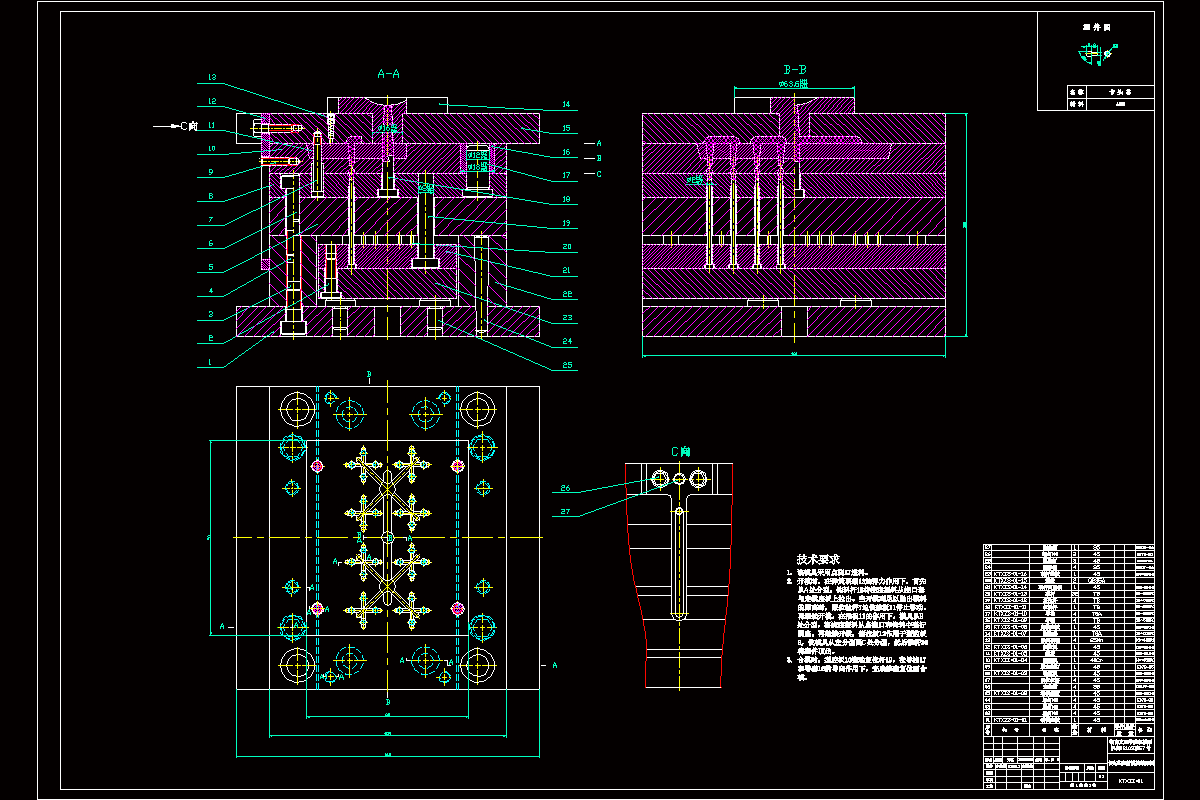

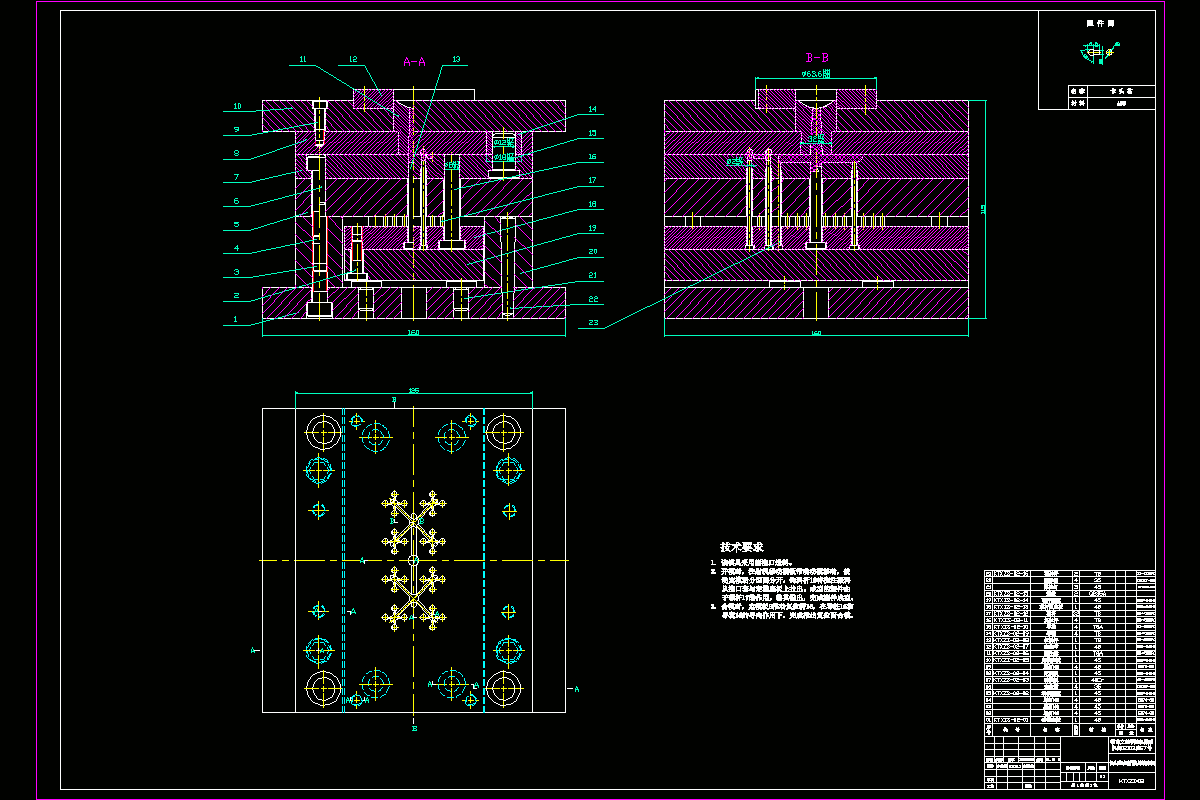

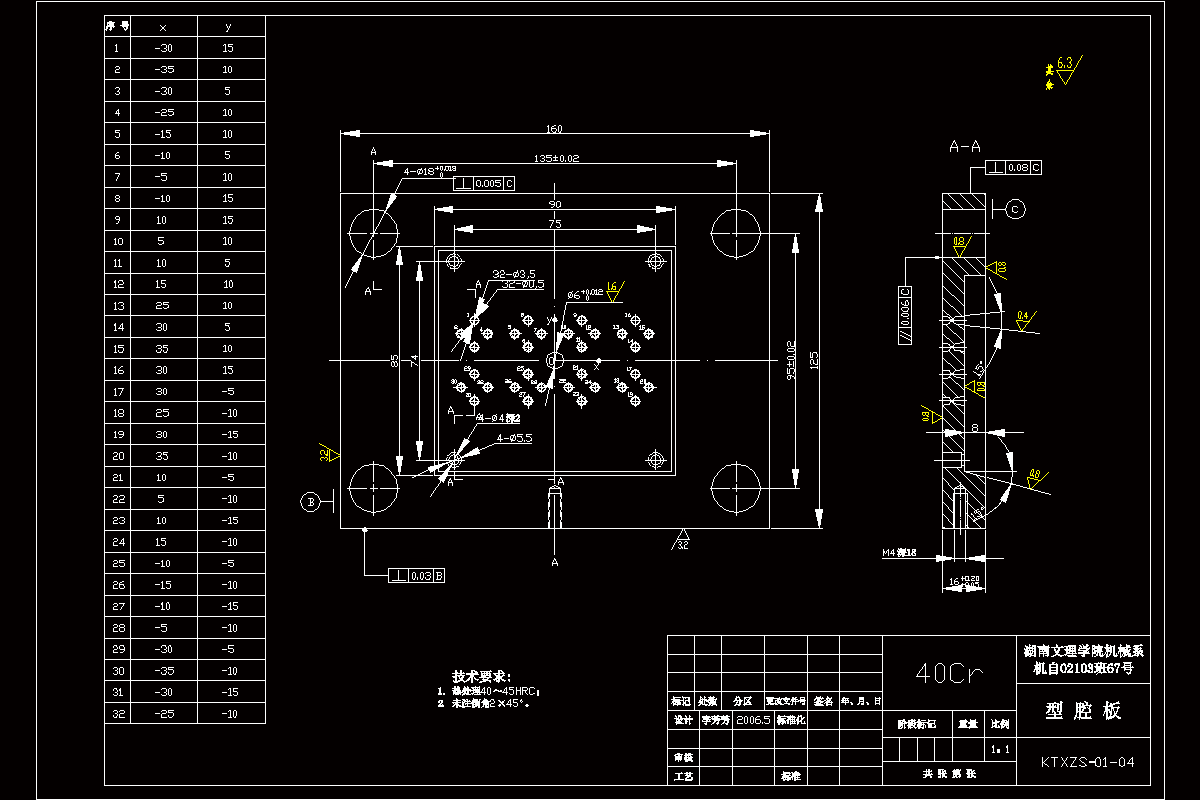

CAD版本图纸，共19张

摘要

本文是对四功能喷枪的卡头芯进行注射塑料模具设计，文中从制件和所用原材料分析入手，分析了卡头芯的注射成型工艺，进行了型腔的尺寸计算，论述了卡头芯模具结构设计，阐述了塑件分型面确定、型腔数量、排列方式、浇注系统和排气系统、塑件推出方式和位置、推出零件结构、浇注系统凝料推出方式、温度调节控制系统和成型零件及主要结构形式的设计过程。在设计中，考虑到本次所设计零件尺寸较小，精度要求不高，为提高生产率，故采用一模三十二腔。在此基本上，对主要零件进行了加工工艺分析，并编制了工艺过程卡，通过模具设计、制造，实现了卡头芯的注射成型。
