JJ4621-电视机旋钮的模具设计 下载积分：50　资料编号： JJ4621

作品包括:

Word版说明书1份，共20页，约6900字

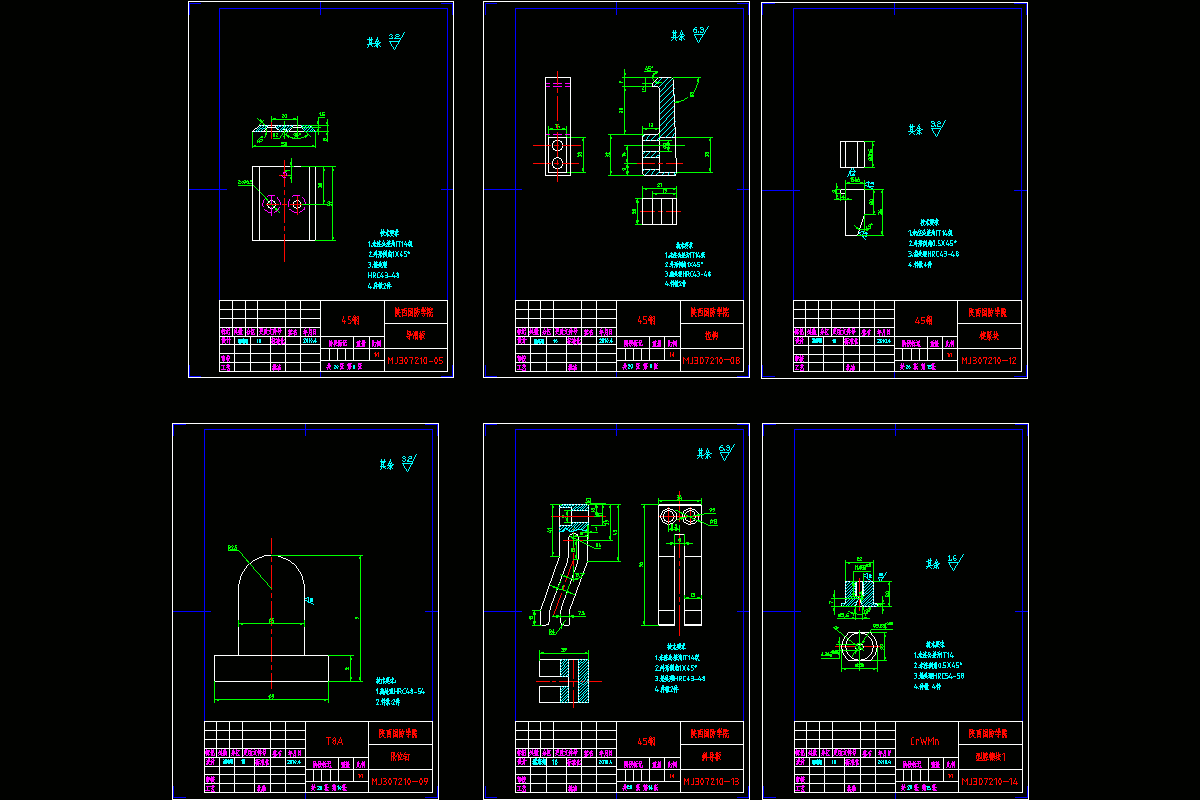

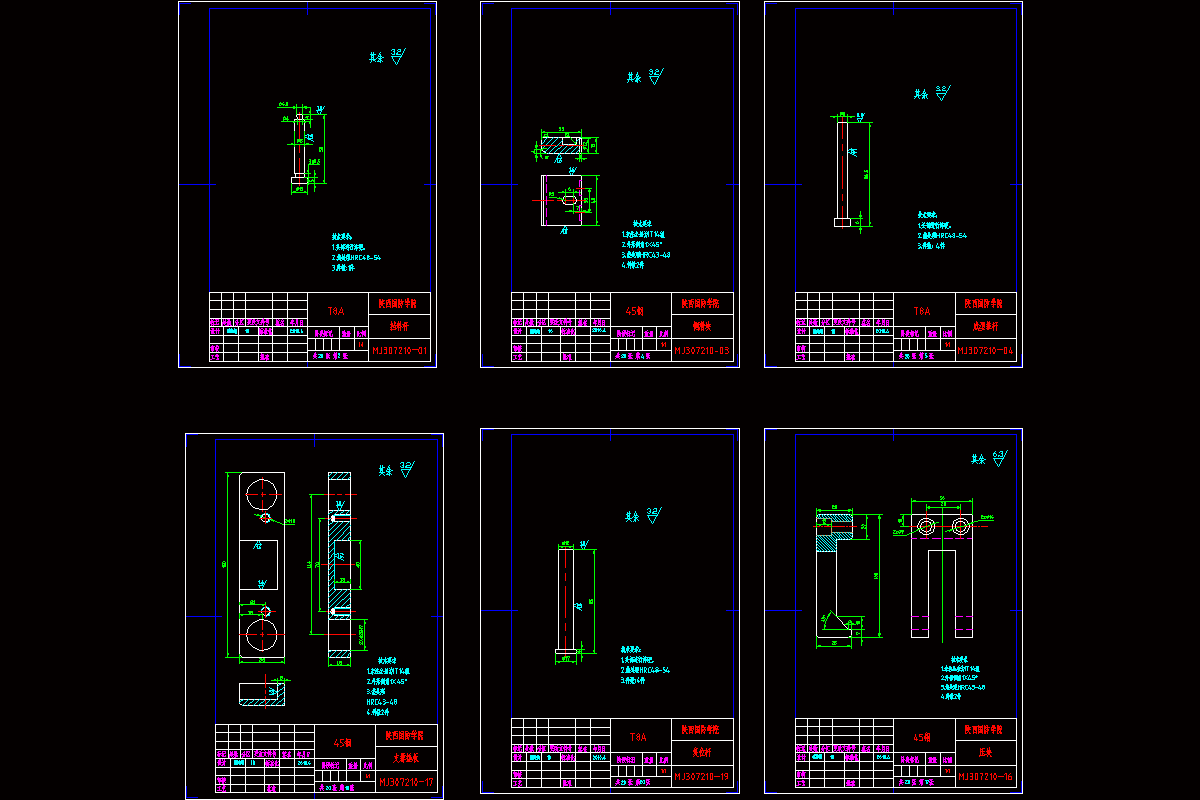

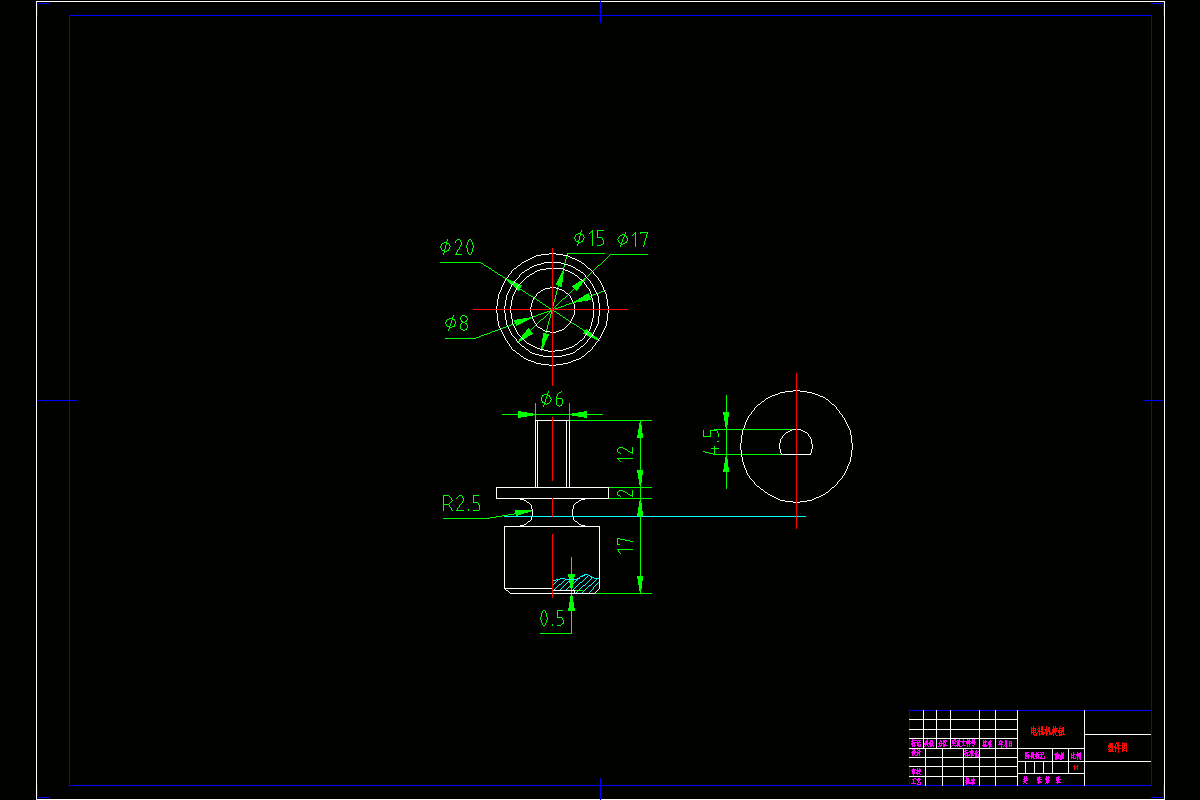

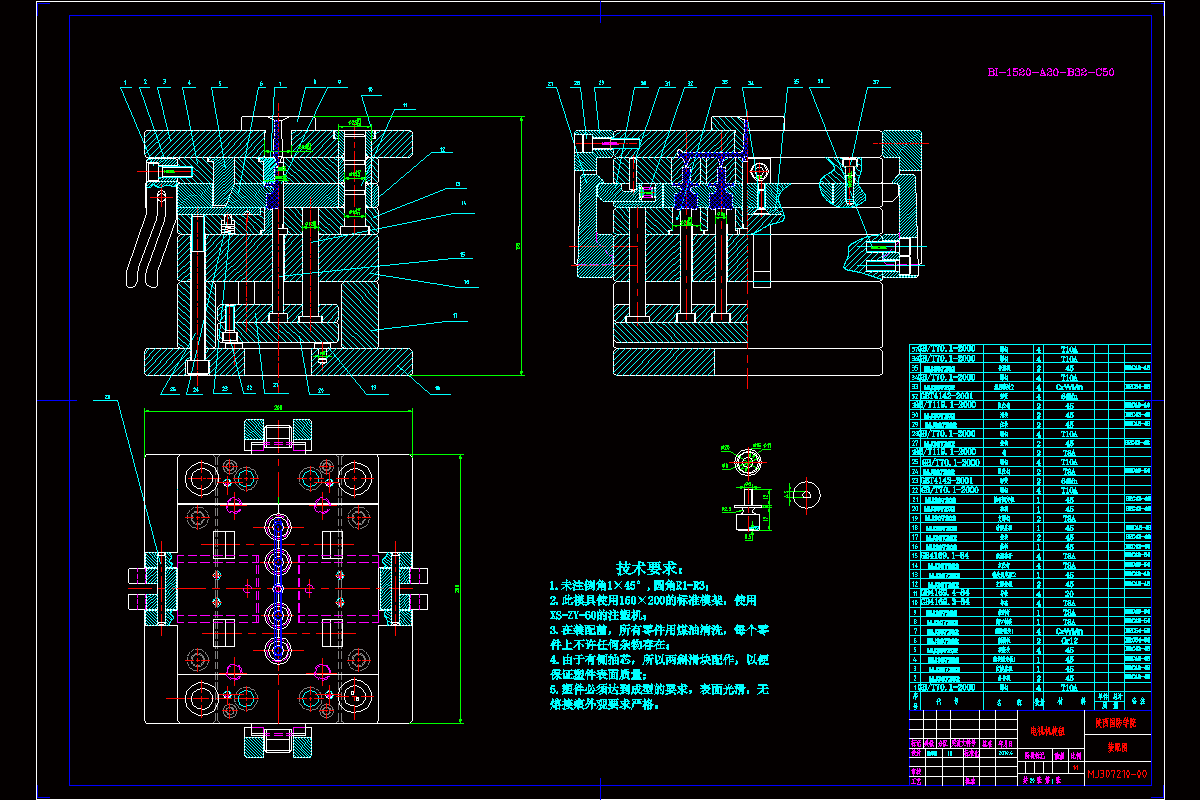

CAD版本图纸，共19张

摘要

塑料注射模具主要用来成型热塑性塑料制品，但近年来越来越广泛地用于成型热固性塑料制品。

设计注射模具时，既要考虑塑料熔体流动行为等塑料加工工艺要求方面的问题，又要考虑模具制造装配等模具结构方面的问题，归纳起来大致有以下几个方面：

(1)了解塑料熔体的流动行为，考虑塑料在流道和型腔各处流动的阻力，流动速度，校验最大流动长度。根据塑料在模具内流动方向(即充模顺序)，考虑塑料在模具内重新熔合和模腔内原有空气导出的问题。

(2)考虑冷却过程中塑料收缩及补缩问题。

(3)通过模具设计来控制塑料在模具内结晶、取向和改善制品的内应力。

(4)进浇点和分型面的选择问题。

(5)制件的横向分型抽芯及顶出的问题。

(6)模具的冷却或加热问题。

(7)模具有关尺寸与所有注射机的关系，包括与注射机的最大注射量、锁模力、装模部分的尺寸等的关系。

(8)模具总体结构和零件形状要简单合理，模具应具有适当的精度、光洁度、强度和刚度，易于制造和装配。

以上这些问题，并非孤立存在，而是相互影响的，应综合加以考虑。

目录

前言1

摘要2

ABSTRACT 3

一.塑料制品的工艺性分析6

1.塑件的分析： 6

2、塑件尺寸精度分析6

3塑件表面质量分析6

4塑件结构工艺性分析7

二、成型设备选择与模塑工艺规程的编制7

1、计算塑件体积、重量7

2、注射机XS-ZY-60的主要技术参数： 8

三.注射模结构设计8

1 、分型面的选择8

2、浇注系统9

3、型腔设计： 12

4、侧向分型： 12

5、推件方式： 12

6、冷却与加热系统13

7、标准模架的选用13

四、成型零件尺寸计算13

五、注射机有关参数的校核： 14

六、模具装配图： 18

七、主要模具零件加工工艺： 19

设计总结21

参考文献22

致谢23
