JJ4645-电脑光驱盖注塑模具设计 下载积分：50　资料编号： JJ4645

作品包括:

Word版说明书1份，共39页

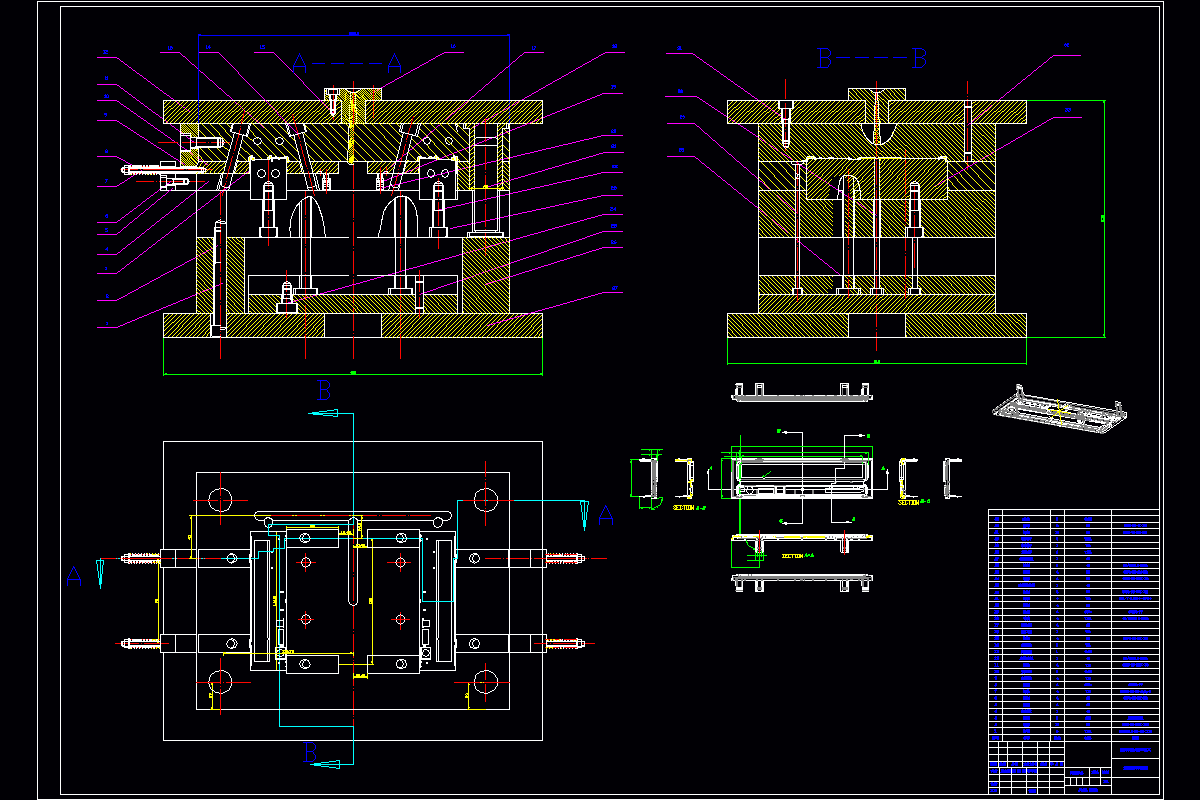

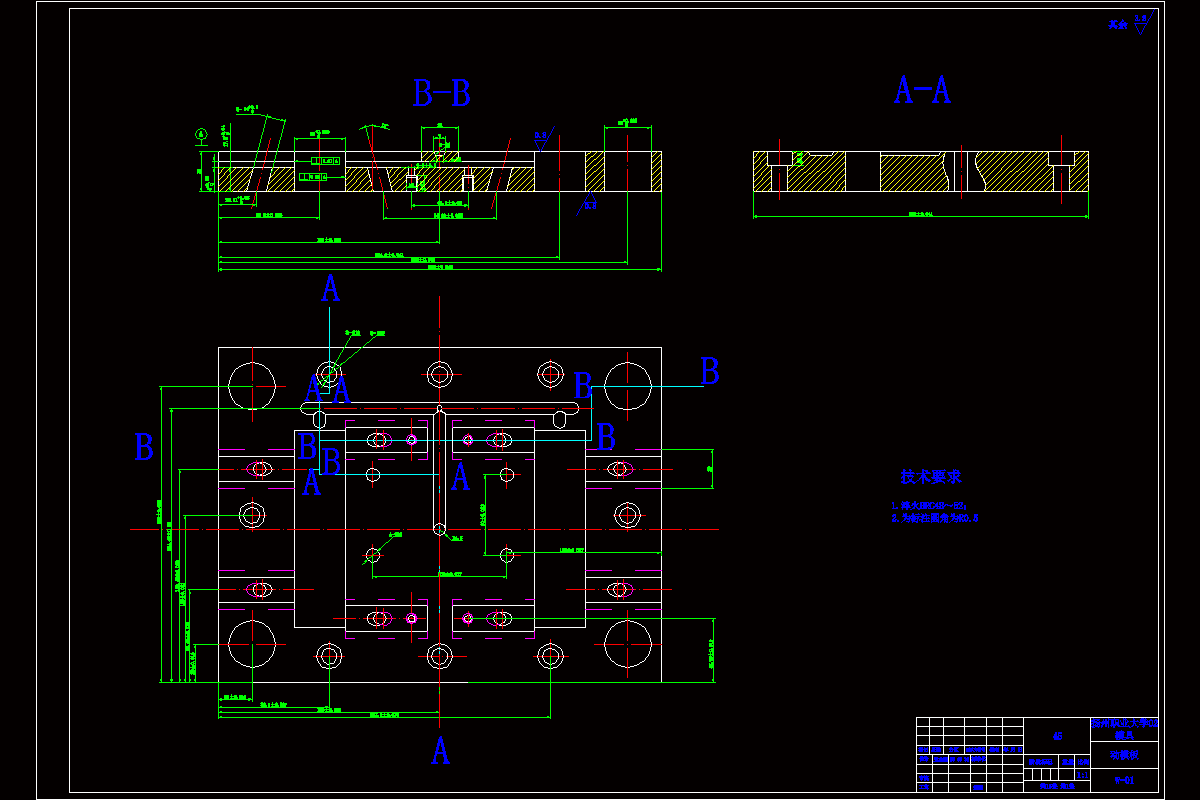

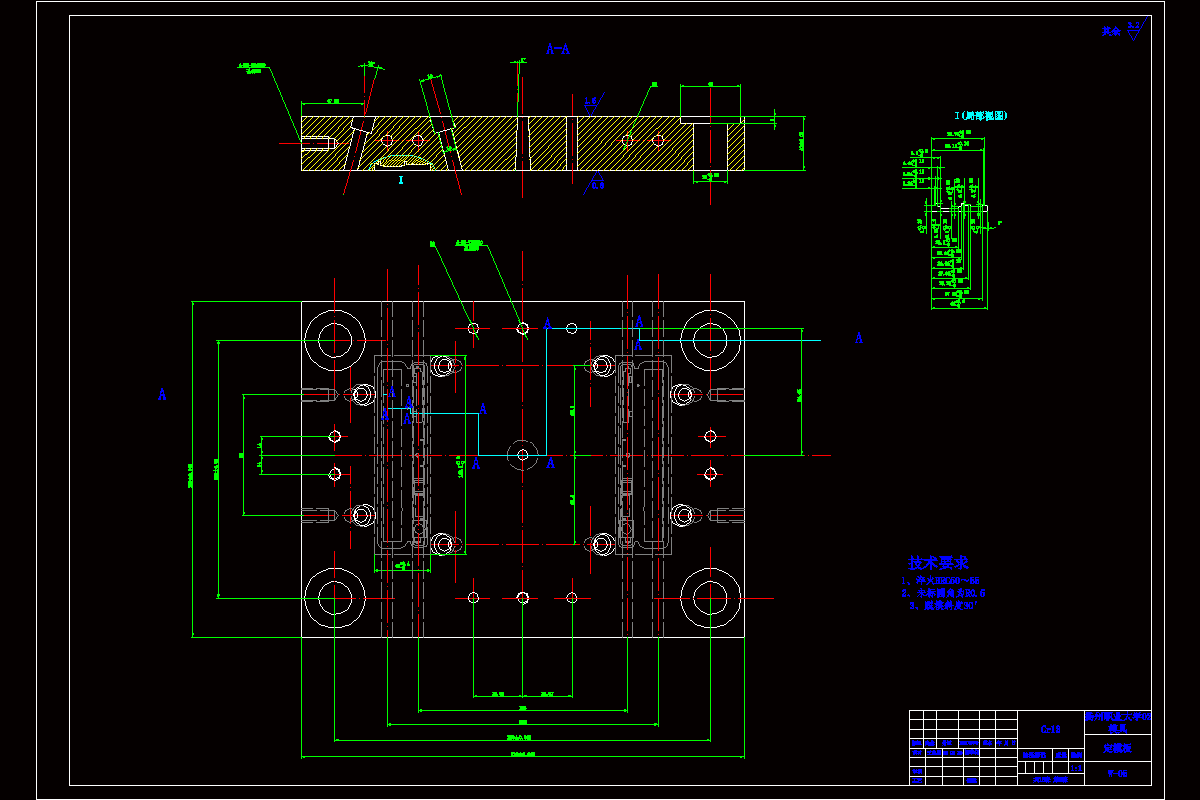

CAD版本图纸，共15张

摘要

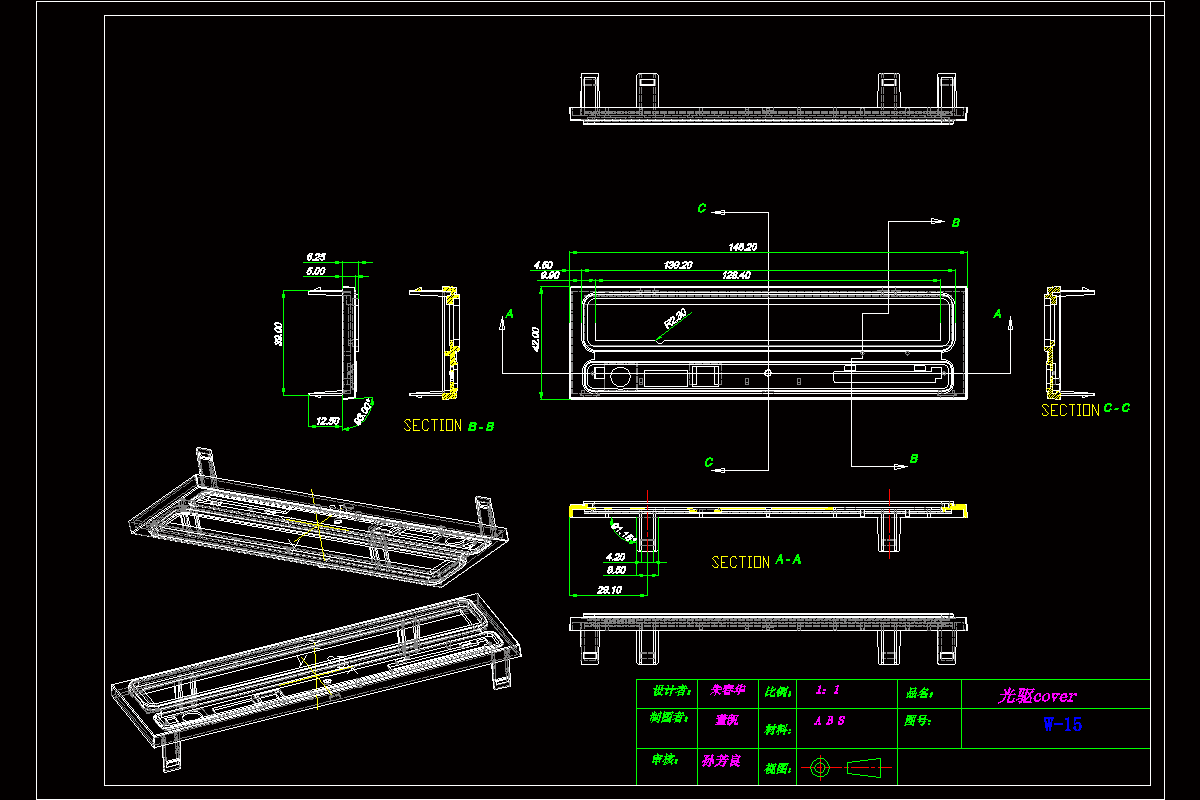

此设计课题的制品的名称为“光驱Cover”，是电脑主机箱上光驱的盖，是一个实际产品。

现在电脑已经走进千家户，每位用户都想拥有自己的电脑，带有自己个性，电脑的品种也越来越多，花样也千奇百怪、百出不穷但每个电脑她都得有输入和输出机构。为了能更方便的拥有自己个性，更方便的使用，电脑上的光驱是必不可少的！所以光驱C over的需求量是非常的大，能个越快越好的做出产品推向市尝抢占市场是最有势力和价值的！然而做模具是最好最快的加工方案！

制品材料为：ABS（丙烯腈丁二烯苯乙烯共聚物），此材料有良好的耐化学腐蚀、表面硬度、加工性和染色性。制品的壁后、熔料温度对收缩率影响极校

此制品是大批量生产，所以我将设计一套塑料成型模具。在设计模具时需要考虑制品的一些特点。

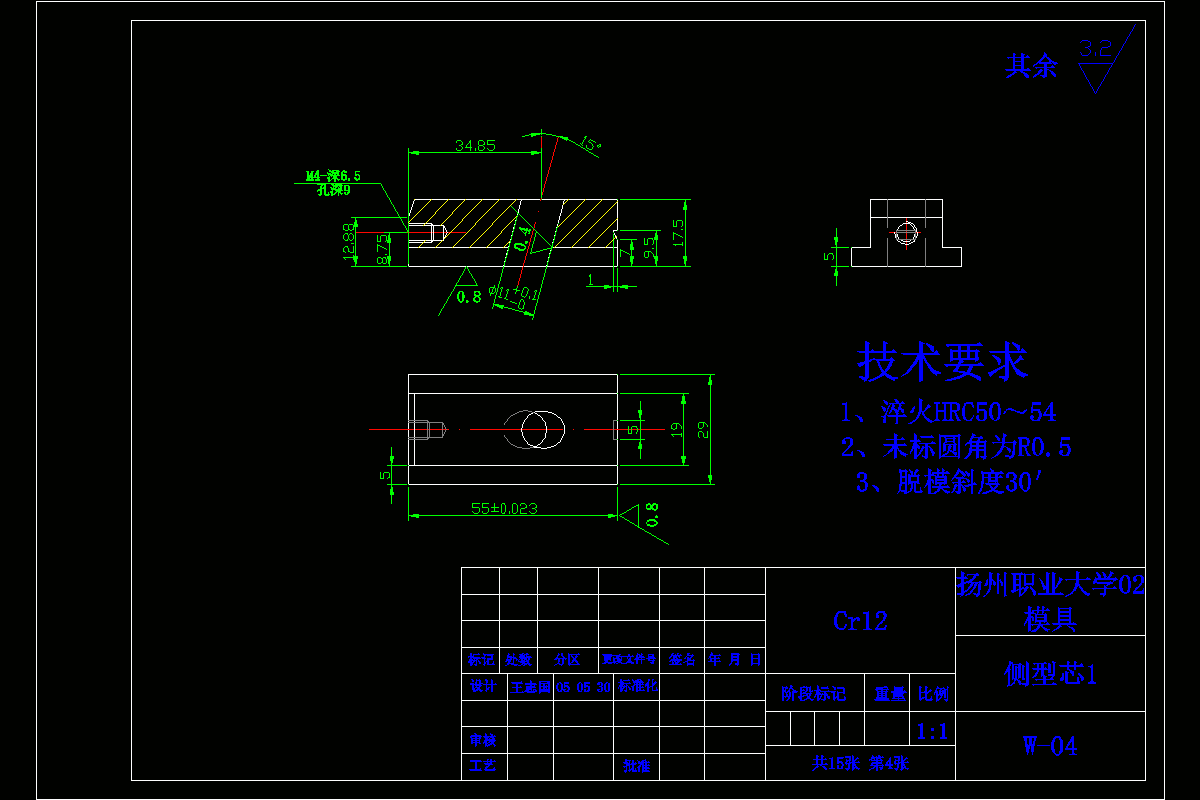

制品的主要特点是其结构形状比较复杂，且在两侧伸长的部位有一斜锲台，在这里利用模具成型时，可用小滑块进行侧向抽芯。

制品在外性尺寸和内部结构尺寸方面是按照标准系列来定的，在模具设计时需要注意！

目录

一、塑件分析5

二、分型面的设计6

三、注射机的选择7

四、成型零件工作尺寸的计算9

五、型腔壁厚计算19

六、浇注系统的计算21

七、推出机构的计算24

八、导向机构设计27

九、侧向分型与抽芯机构设计29

十、模具零件的材料及热处理处理33

十一、温度调节系统34

十二、模具的装配36

十三、试模37

十四、修模38

十五、参考文献38
