JJ4859-拨叉杆的数控铣加工工艺设计及编程仿真【含UG三维图】 下载积分：150　资料编号： JJ4859

作品包括:

Word版说明书1份，共27页，约10000字

工序卡1份

工艺过程卡1张

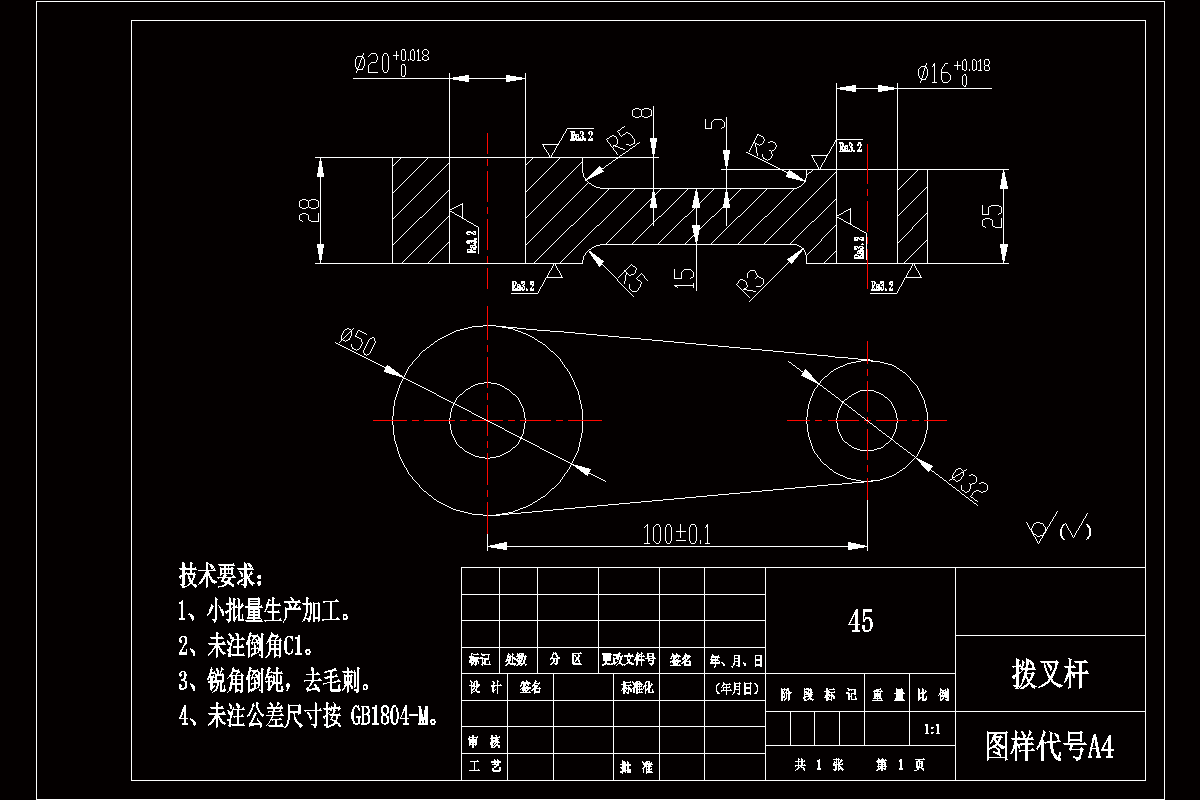

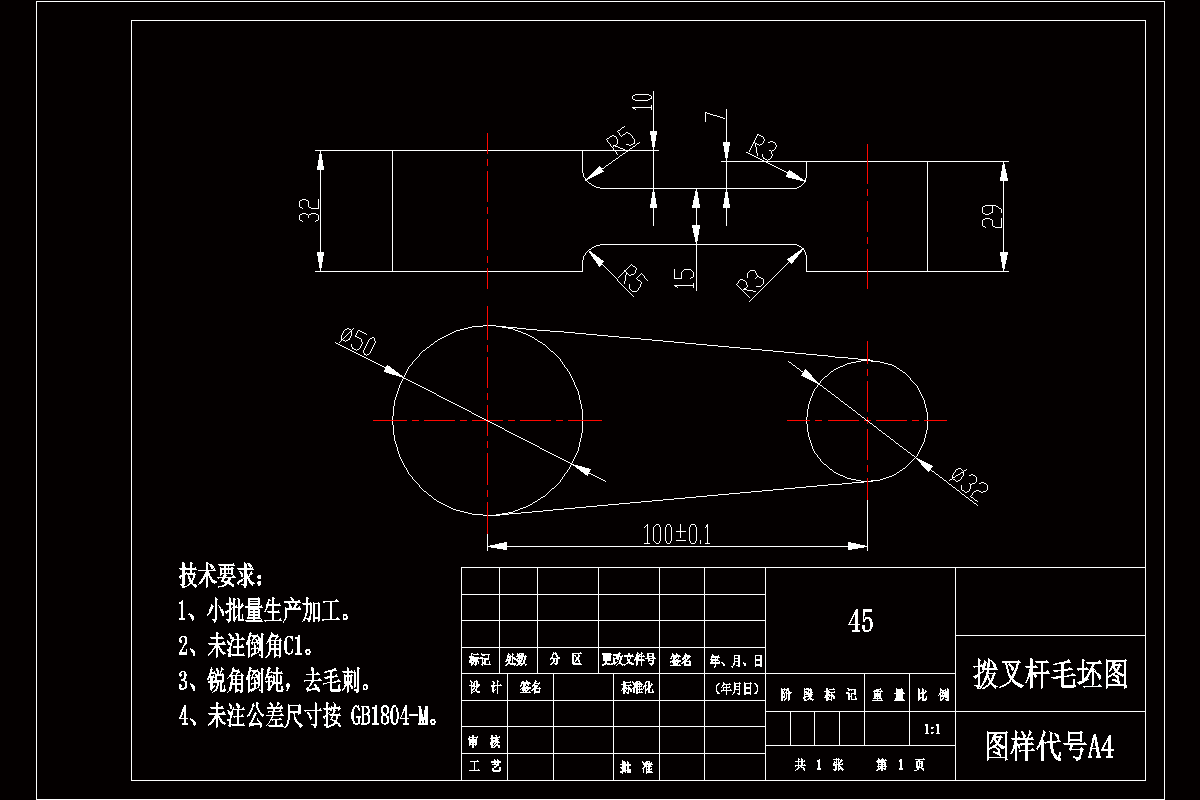

CAD版本图纸，共2张

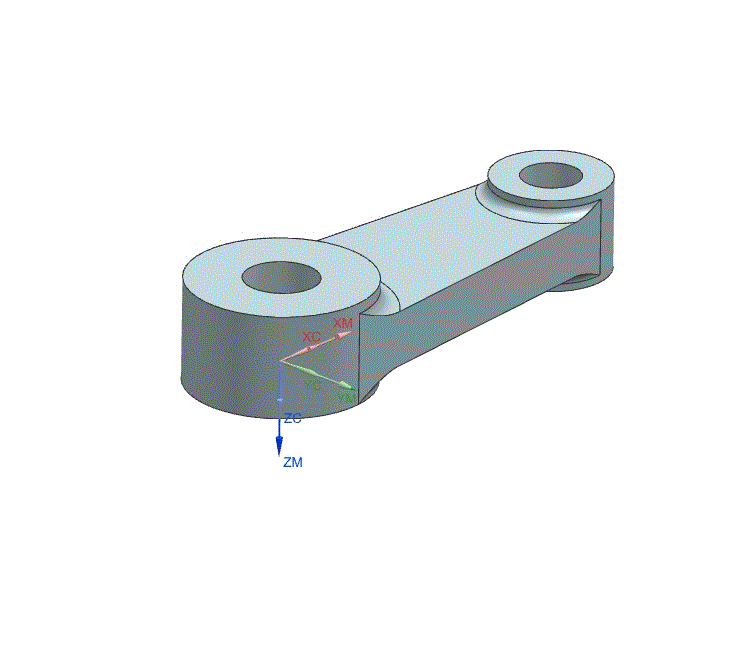

UG三维图一张

仿真视频一份

摘要

在机械加工行业当中，数控加工技术的应用越来越广泛。随着现代技术的发展进步以及市场日益竞争，传统的机械加工技术无法有效满足产品多元化以及更新换代的要求。小批量多品种产品的比例越来越高，同时产品交货成本以及质量方面的要求也日益严格，需要机械加工技术有着相匹配的柔性。要想进一步提高机械加工行业产品适应外界变化的能力，需要我们最大限度挖掘数控技术的应用价值，从而将机械设备的效率、功能、产品质量以及可靠程度提高到新的层面，满足市场竞争的要求。

对零件的加工工艺设计与CAM，使用CAD制图软件将零件的二维图形画出来，再用UG软件画出三维图纸。接着对零件结构、精度、技术要求进行分析。设计加工零件的数控工艺方案，选择毛坯材料及大小、加工用的刀具、加工机床，以及合理的切削参数等。选择出最佳的加工工艺方案，然后使用UG中的CAM模块对零件的数控加工程序进行编制，完成本次设计。

关键词:数控铣削；加工工艺；编程；仿真

目录

摘要1

Abstract 2

目录1

第一章绪论2

1.1数控加工2

1.2数控机床的加工特点2

1.3数控加工工艺内容的选择3

第二章零件图分析4

2.1零件介绍4

2.2工艺分析5

2.3主要的技术要求5

第三章零件的加工工艺规程设计6

3.1毛坯的选择6

3.2加工工艺路线的确定6

3.2.1加工路线划分原则6

3.2.2加工方法的选择7

3.2.3工艺路线安排7

3.3选择并确定工艺装备9

3.3.1数控机床的选择9

3.3.2加工刀具的选择10

3.3.3量具的选择11

3.4切削用量的选择原则11

3.5切削用量的选择12

第四章零件的数控程序编制14

4.1编程方法的选择14

4.2.确定工件坐标系14

4.3 UG软件编程操作15

4.4数控仿真加工19

4.5程序的后处理20

总结23

参考文献24

致谢25
