JJ4919-单轴组合机床的液压系统设计 下载积分：50　资料编号： JJ4919

作品包括:

Word版说明书1份，共32页，约13000字

任务书一份

CAD版本图纸，共4张

摘要

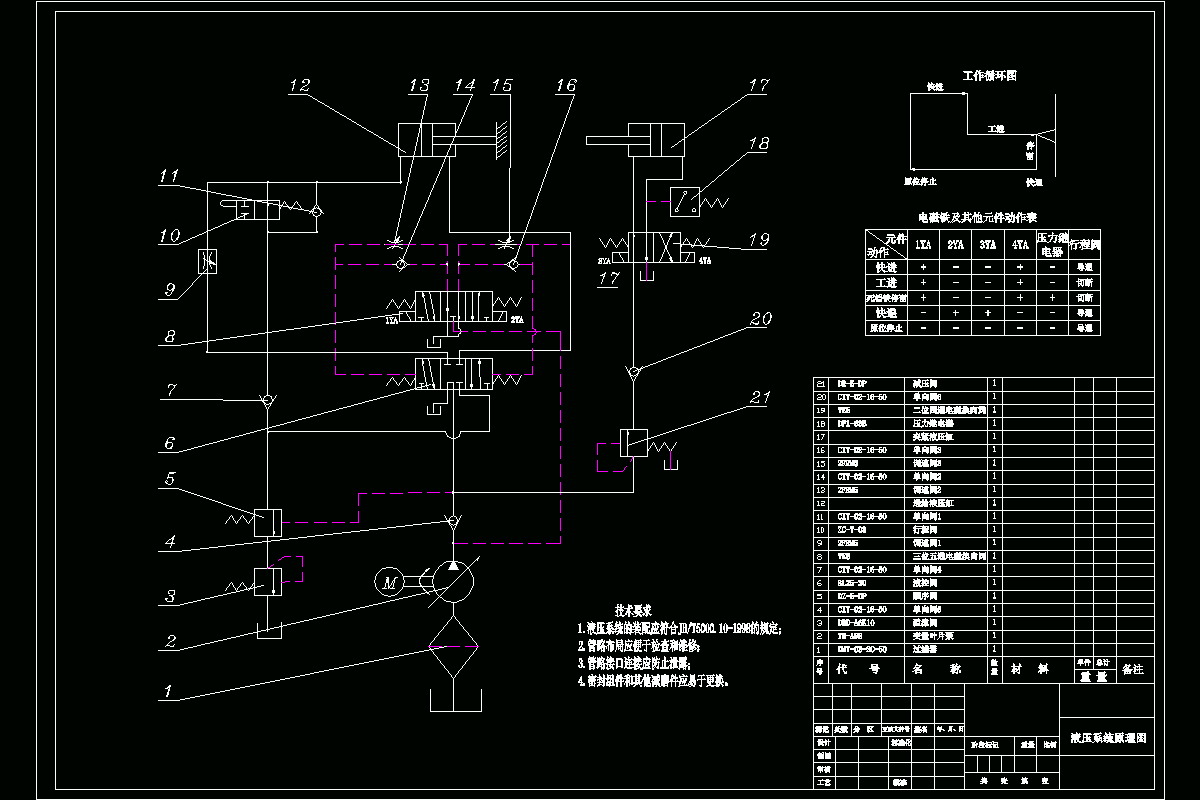

本文主要研究的是单轴组合机床的液压系统的设计。本文在查阅相关资料的基础上，对组合机床的发展现状及发展趋势做了一定的了解，对液压技术进行深入的研究，液压传动系统的设计需要与组合机床的总体设计同时进行。拟定液压系统原理图是设计液压系统的关键，包括两项内容：1、分析对比选出合适的液压回路：根据工况图上压力、流量、工作平稳性等方面的要求，选择各回路及相关的液压元件。

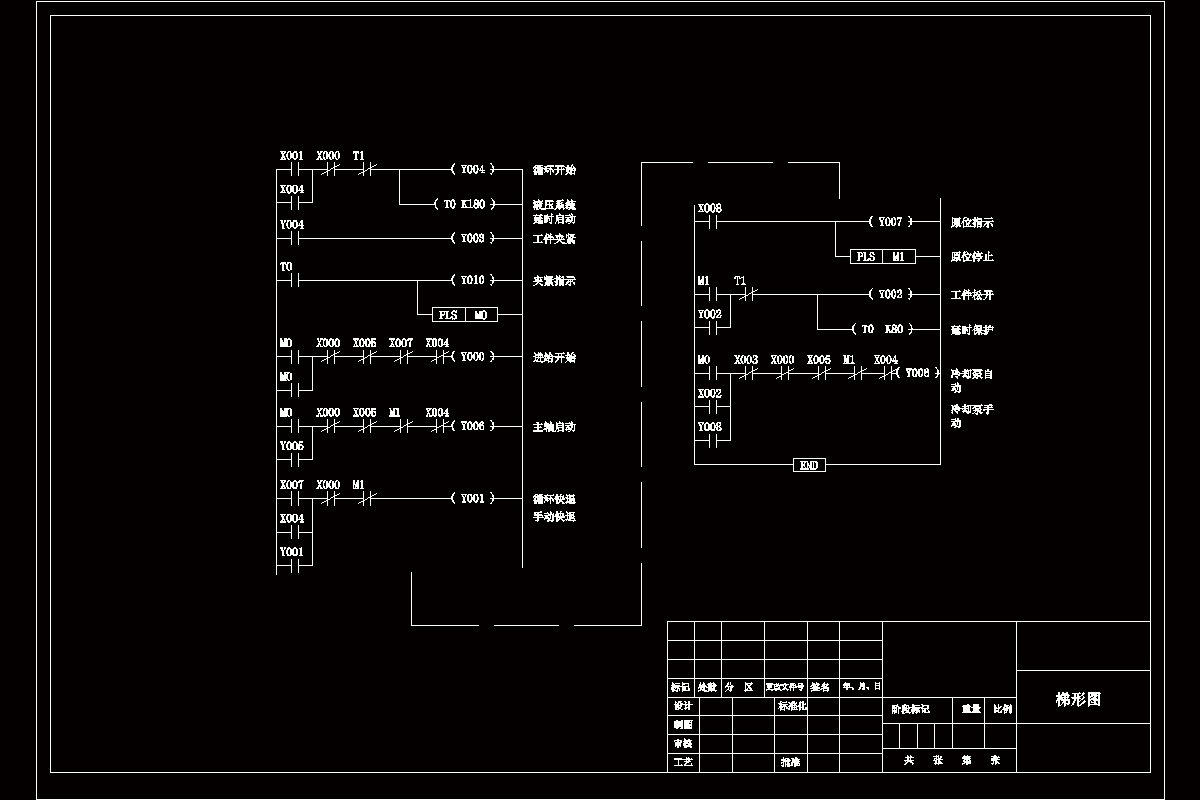

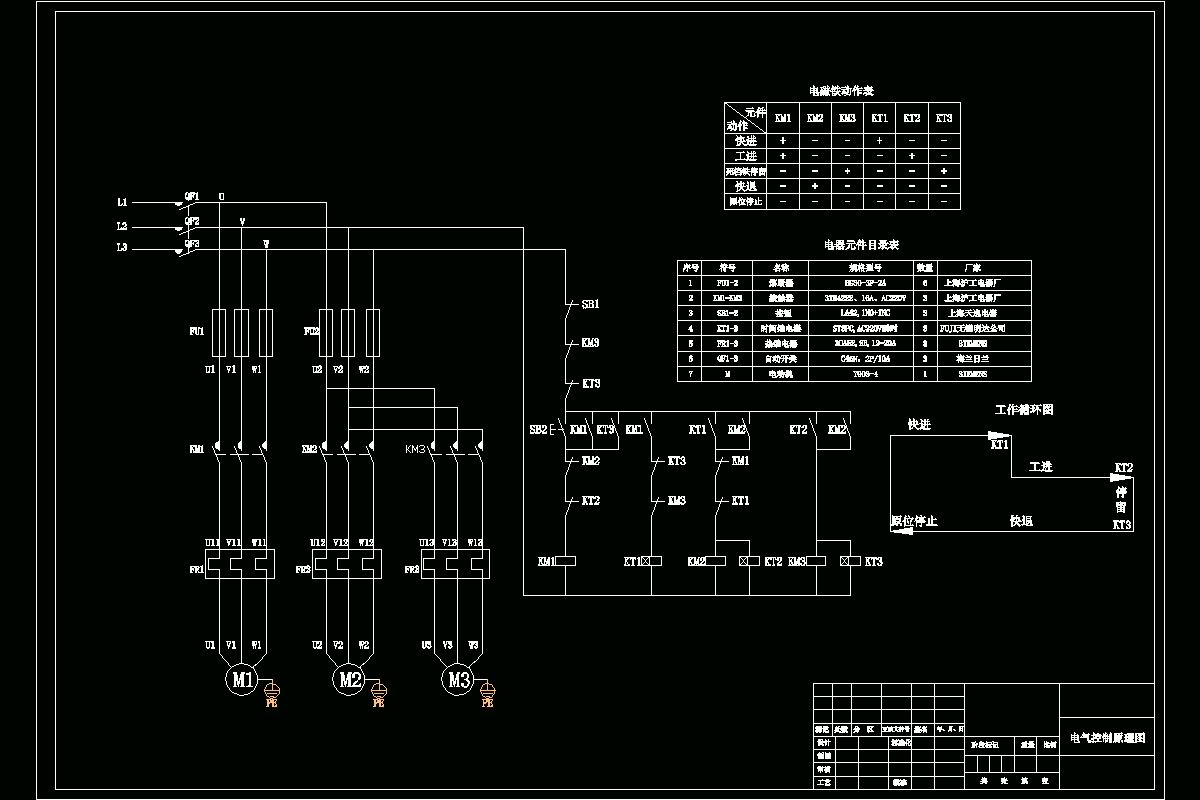

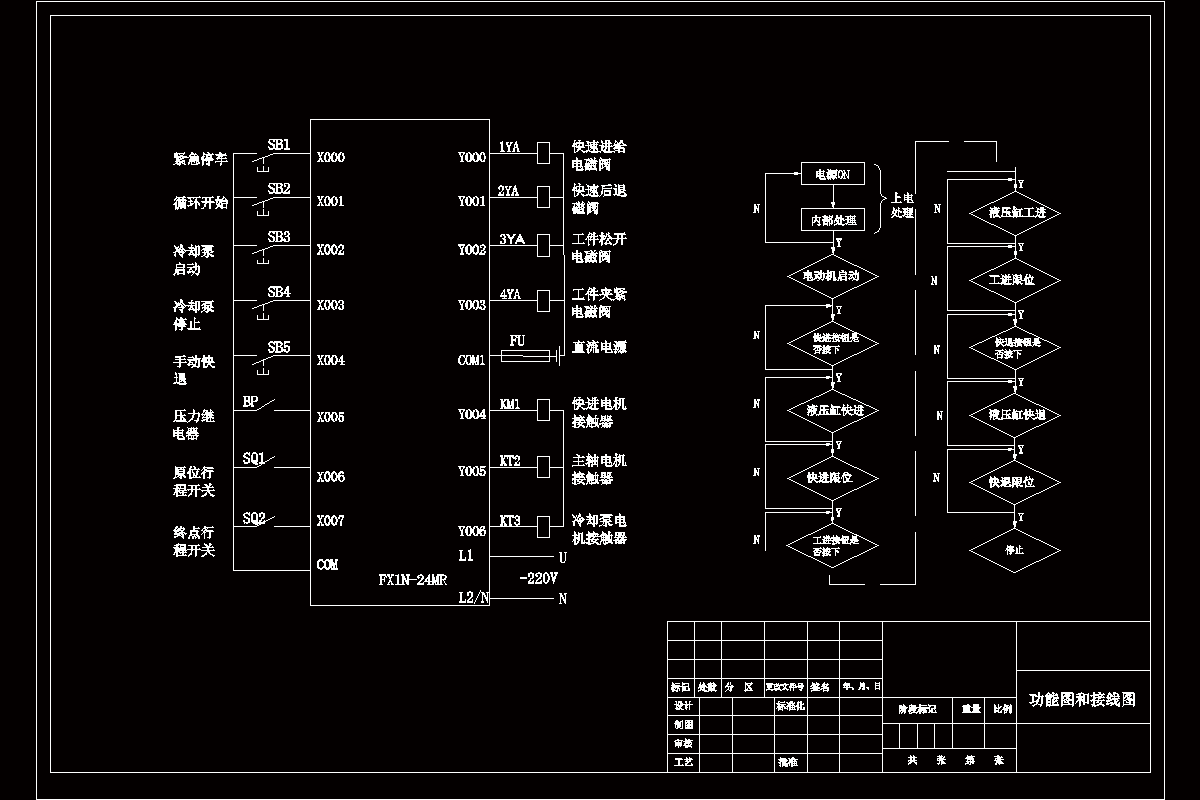

为实现该组合机床动作的自动化，以液压系统的工作原理为基础，对该机床电气控制系统进行设计，设计出电气控制原理图、工作循环图、电磁铁动作表等；通过PLC编程，绘制出梯形图、I/O分配表、指令表、PLC外部接线图等，以实现自动控制。
