P339-实用果蔬清洗打浆机的设计【含Proe三维图】 下载积分：50　资料编号： P339

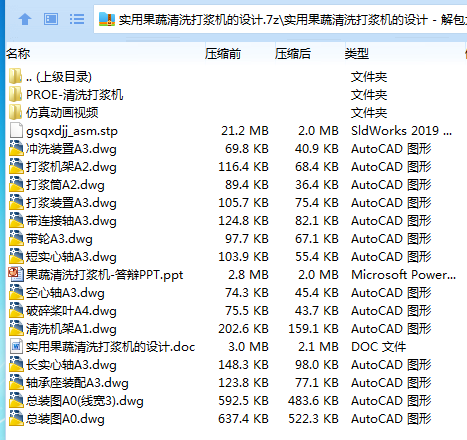

作品包括:

Word版说明书1份，共53页，约16000字

PPT答辩一份

CAD版本图纸，共13张

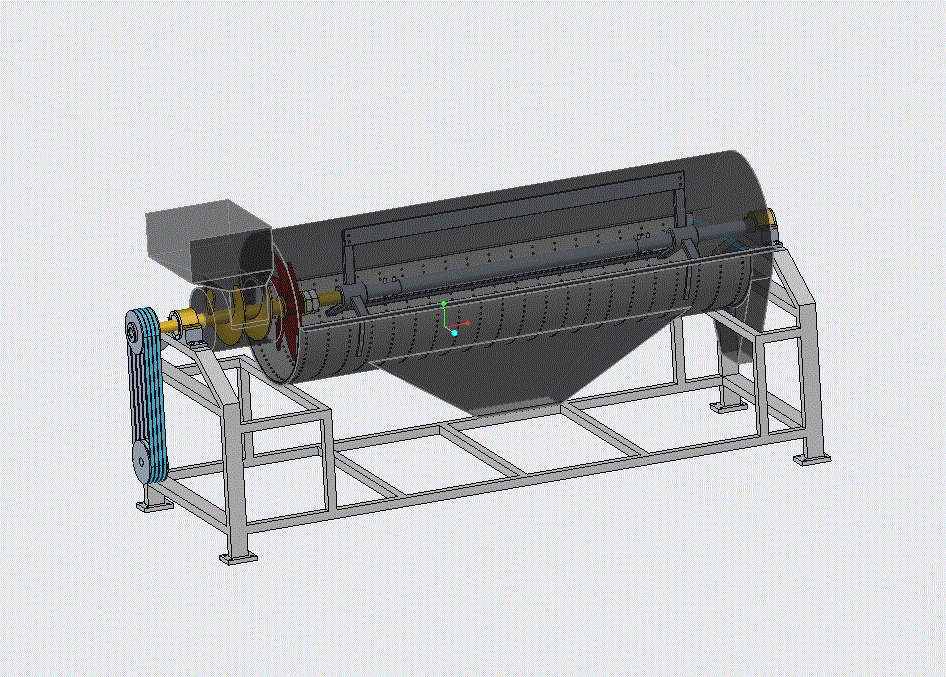

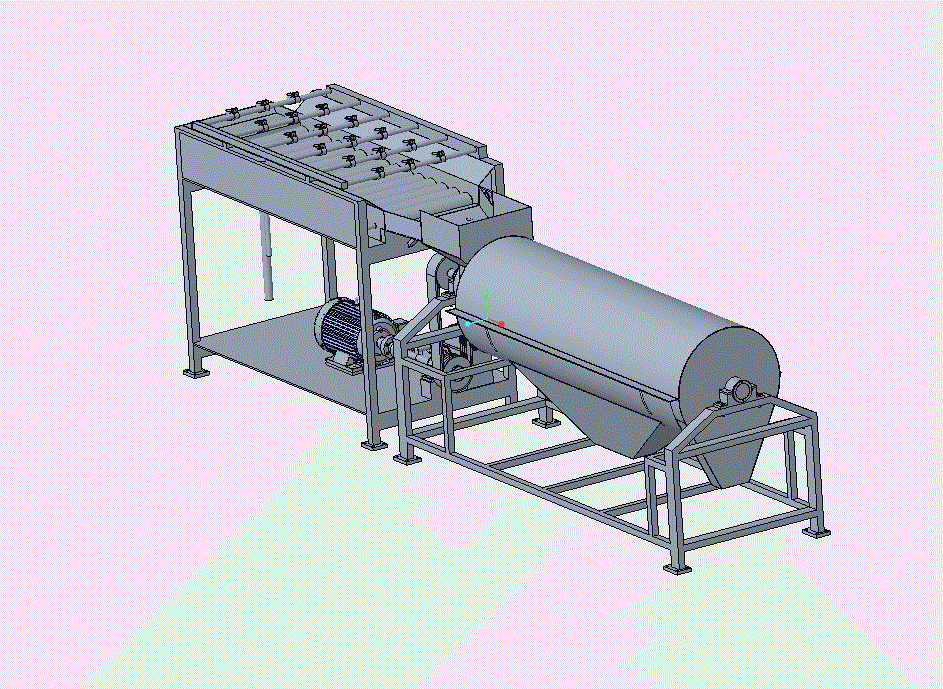

Proe三维图一套

仿真视频动画一份

摘 要

随着国内外市场对水果和蔬菜需求量的增加，人民生活水平的提高，越来越多的人对番茄制品有了更多的要求。番茄产品多元化的发展给水果和蔬菜加工带来了难得机遇，抓住机遇，加快对水果和蔬菜加工关键技术及设备的研究。基于该课题背景，回顾两年所学知识，对所学的专业知识进行整合。通过论述与研究果蔬机械产业的现状和发展，结合发展的实际要求而设计出可以将果蔬的清洗和打浆一块进行的设备。主要针对该设备的清洗和打浆两部分的机械结构的设计以及传动系统的设计。具体进行了包括设备的总体设计，清洗机架结构的设计，辊筒结构的设计，打浆机架的结构设计，打浆的结构设计，打浆机构固定的设计，传动系统的设计等，在同一时间完成设备的三维建模及主要零件的计算。

关键词：清洗打浆机、三维造型、传动系统、结构设计

摘要1

第1章绪论1

1.1选题背景1

1.2设计的目的1

1.3设计的任务2

第2章引言3

2.1研究果蔬清洗打浆机的意义和国内外现状概况3

2.2番茄原料加工预处理工艺流程简介4

第3章清洗机的设计6

3.1清洗工艺及设备6

3.2辊筒式输送机10

3.3机架的设计11

3.4辊筒的传动方式选择12

3.5冲水装置13

第4章打浆机的设计14

4.1主要打浆设备14

4.2滚筒设计16

4.2螺旋进料器17

4.3破碎桨叶18

4.4传动部分18

4.5机架19

4.6其它19

第5章打浆机和清洗机设计参数的确定20

5.1滚筒的计算20

5.1.1滚筒长度20

5.1.2物料在滚筒内的时间21

5.1.3棍棒与筛筒之间的间隙21

5.1.4圆筒筛消耗功率的计算21

5.1.5传动滚筒的消耗功率计算22

5.2电动机的选择22

第6章传动零件的结构设计与计算24

6.1传动主轴的结构设计与计算24

6.1.1初步计算轴的直径24

6.1.2轴的结构设计24

6.1.3根据定位要求确定轴的各段直径和长度24

6.2轴上零件的定位26

6.3确定轴上的圆角和倒角26

6.4滚动轴承和轴承座的选取26

6.4.1清洗机的轴承选用26

6.4.2打浆机的轴承选用27

6.4.3滚动轴承座的选择27

6.5打浆机的打浆装置的设计28

第7章主要零件的校核29

7.1轴的强度校核计算29

7.1.1按扭转强度条件计算29

7.1.2.按弯扭合成强度条件计算31

7.2轴的扭转刚度校核计算31

7.330211轴承寿命的校核31

7.4键的校核32

第8章总传动系统33

8.1传动系统设计33

8.2直齿轮的刚度校核计算34

8.3计算皮带，设计皮带轮36

8.4链轮的刚度校核计算40

总结42

致谢43

参考文献44
