P349-气体涡轮流量计的设计与制造 下载积分：50　资料编号： P349

作品包括:

Word版说明书1份，共30页，约15000字

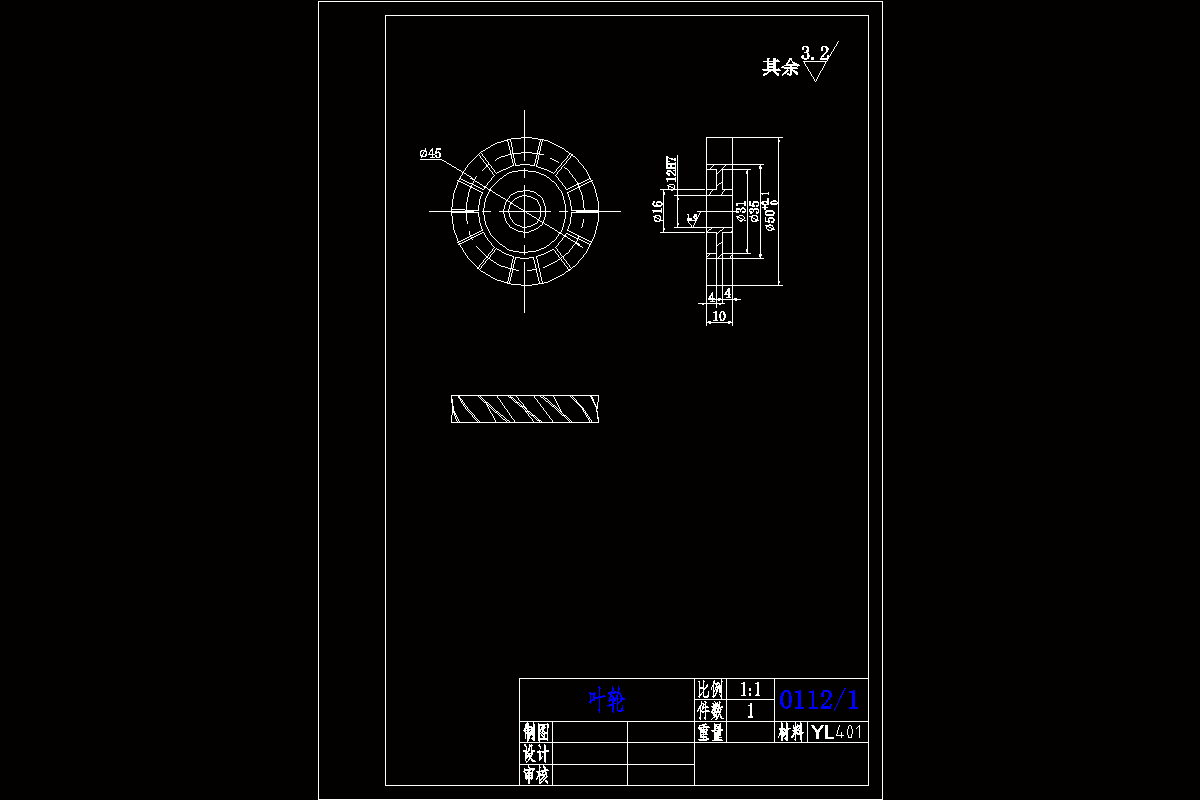

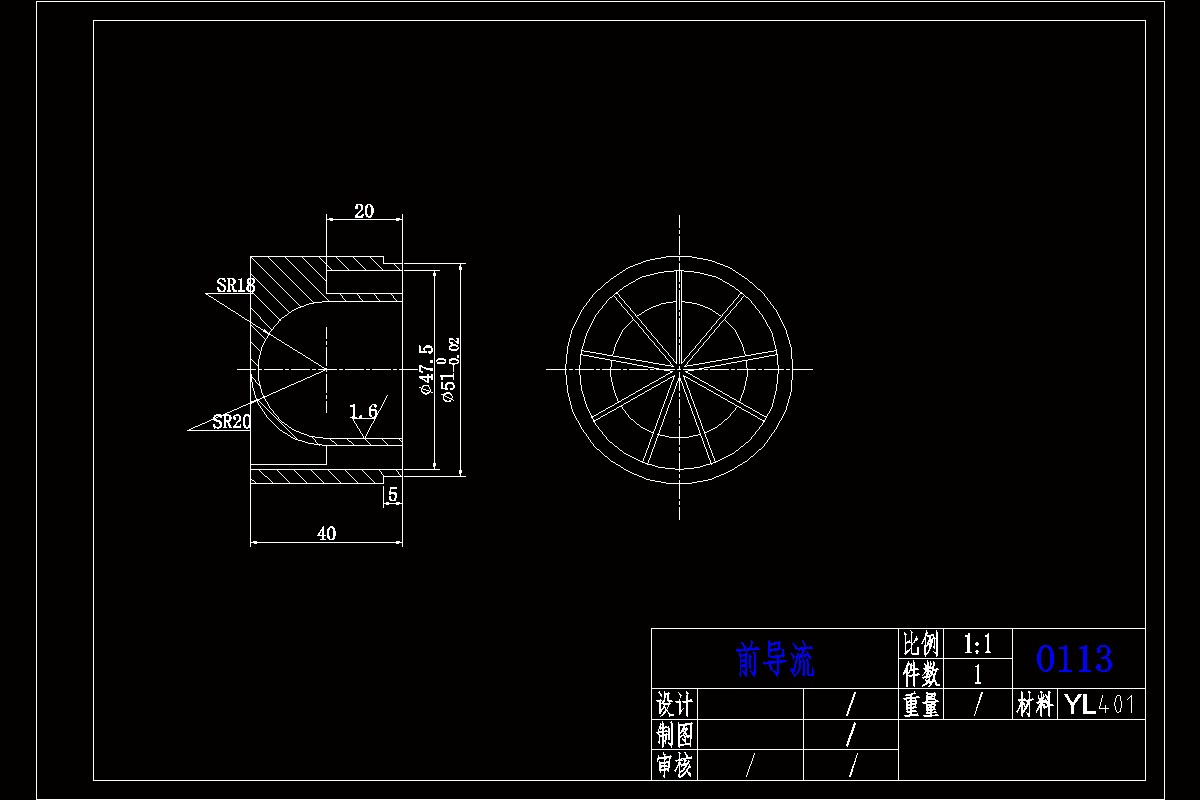

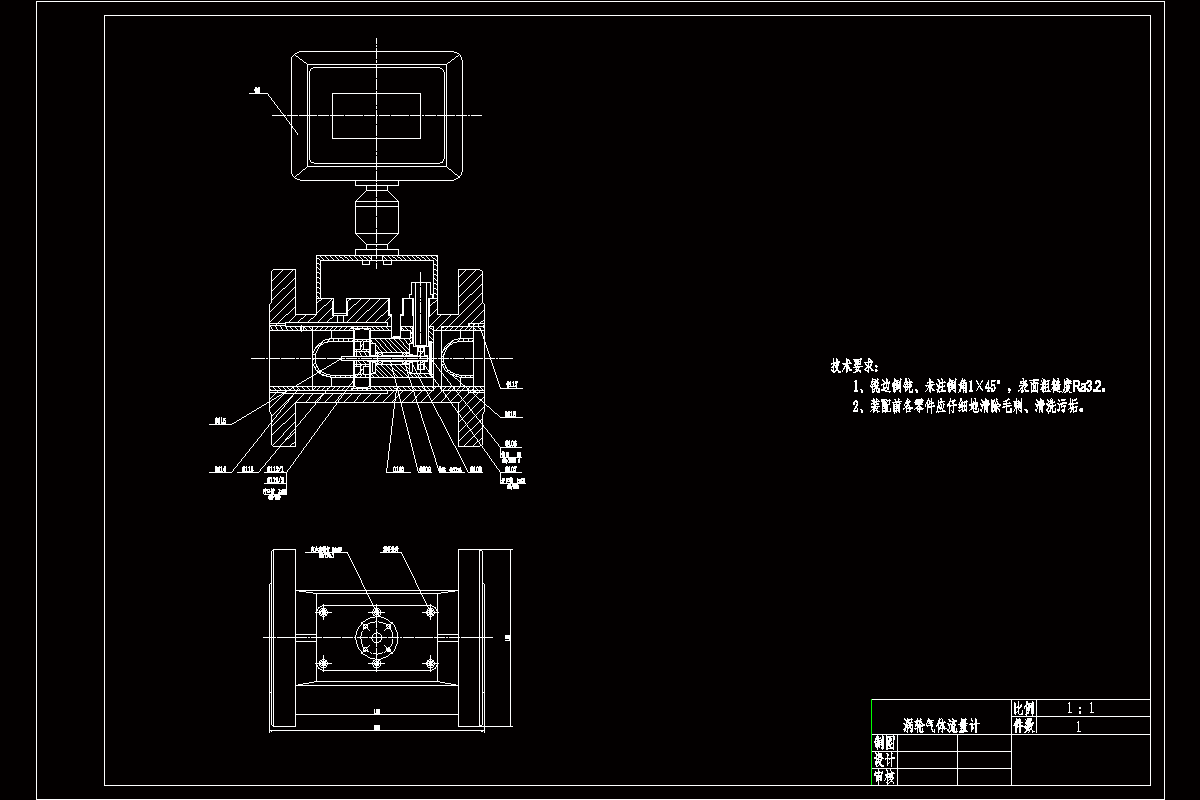

CAD版本图纸，共5张

目  录

1绪   论 1

1.1 引言 1

1.2 涡轮流量计的特点 1

1.３气体涡轮流量计的应用场合[3] 2

1.4 发展前景[5] 6

2涡轮流量计的工作及结构原理 6

2.1 TWLQ型气体涡轮流量计的工作原理[3] 6

2.2气体涡轮流量计的结构原理 6

2.2.1 涡轮流量计的结构原理[4] 7

2.2.2 涡轮流量传感器的结构 7

3气体涡轮流量计叶轮的改进 10

3.1叶轮的叶型对加工的影响[8] 10

3.2叶轮叶型结构参数的确定[9] 11

4 导流器与传感器的改进 15

4.1导流器的改进 15

4.2传感器的改进[13] 18

4.2.1 传感器的分类 18

4.2.2流体密度对传感器的影响 19

5 TWLQ气体涡轮流量计中轴与轴承的改进 19

5.1 涡轮轴的改进 19

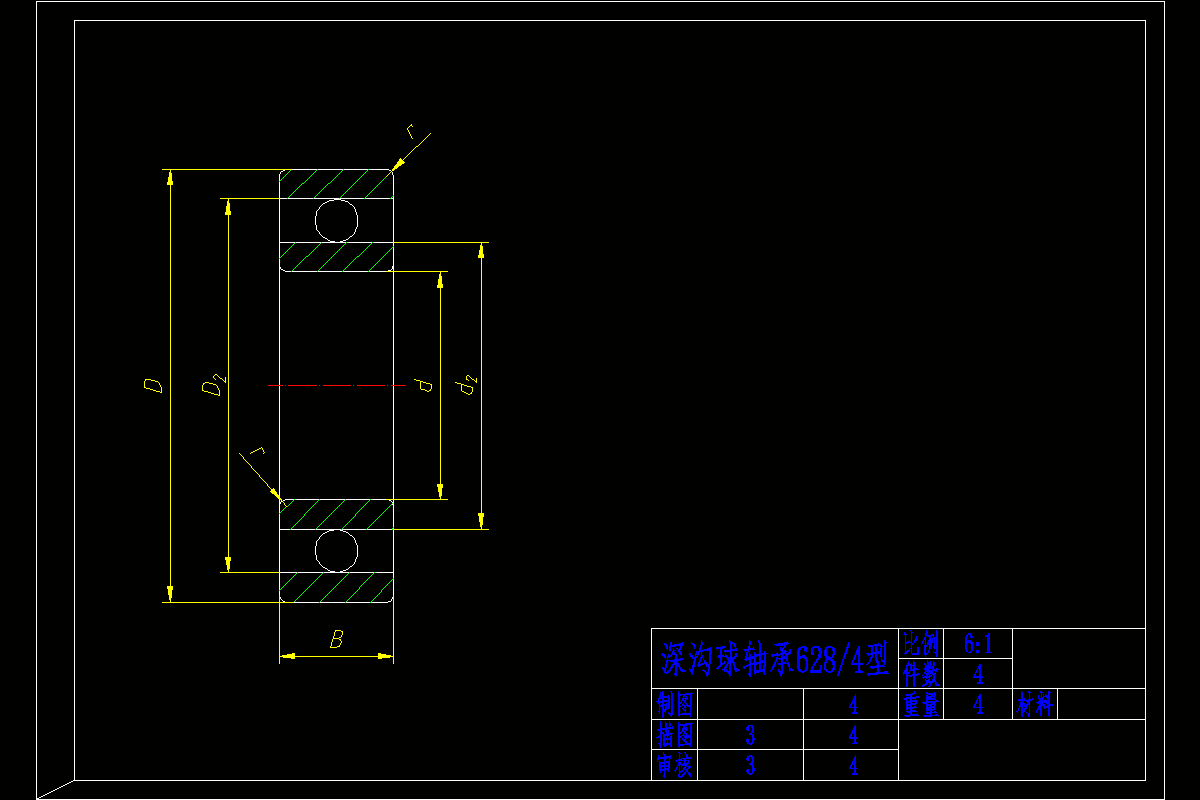

5.2 TWLQ气体涡轮流量计中轴承的结构改进 20

6气体涡轮流量计的安装使用和维护 23

6.1流量计的安装 23

6.1.1传感器的安装[17][18] 23

6.1.2连接管道的安装 24

6.2选用 24

6.2.1传感器的选用 24

6.2.2流量指示积算仪 25

6.3使用注意事项 25

6.4维护和故障处理 26

结  论 27

参考文献 28

致  谢 28
