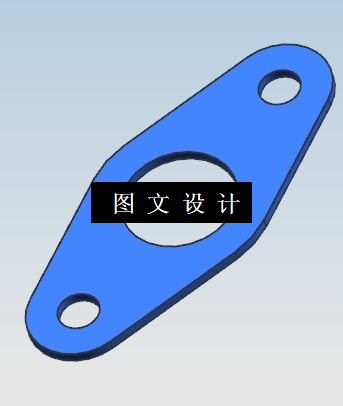

JJ5141-三角垫片冲压工艺及模具设计【含UG三维图】 下载积分：80　资料编号： JJ5141

作品包括:

Word版说明书1份，共35页

CAD版本图纸，共1张

UG三维图一份

摘要

该零件的形状比较简单、规则，并在转角处有R1的圆角过渡，孔边距较大，且孔的尺寸是φ8，工艺性较好。 3、尺寸精度，零件上所有孔的位置精度为IT12—IT14，尺寸精度为IT13，其余尺寸都是未注公差，属于自由公差，精度比较低，符合冲裁件的工艺性要求。查公差表可以得到如图所示的结果。结论：适合冲压。 2.2工艺方案确定该工件包括落料、冲孔另个基本工序：方案一：先落料，后冲孔，采用单工序模生产。方案二：落料冲孔复合冲压，采用复合模生产。方案三：冲孔落料级进冲压，采用级进模生产。方案一模具结构简单，但需要两道工序两副模具，成本高而生产率低，难以满足大中批量生产需求。方案二只需一副模具，工件的精度及生产效率都很高。方案三也只需一副模具，生产效率高，操作方便，但位置精度不如复合模具冲裁精度高。通过对以上三种方案的分析比较，成型该零件采用方案二复合模具成型。
