JJ5329-水泵过滤网注塑模具设计【含UG三维图】 下载积分：50　资料编号： JJ5329

作品包括:

Word版说明书1份，共33页

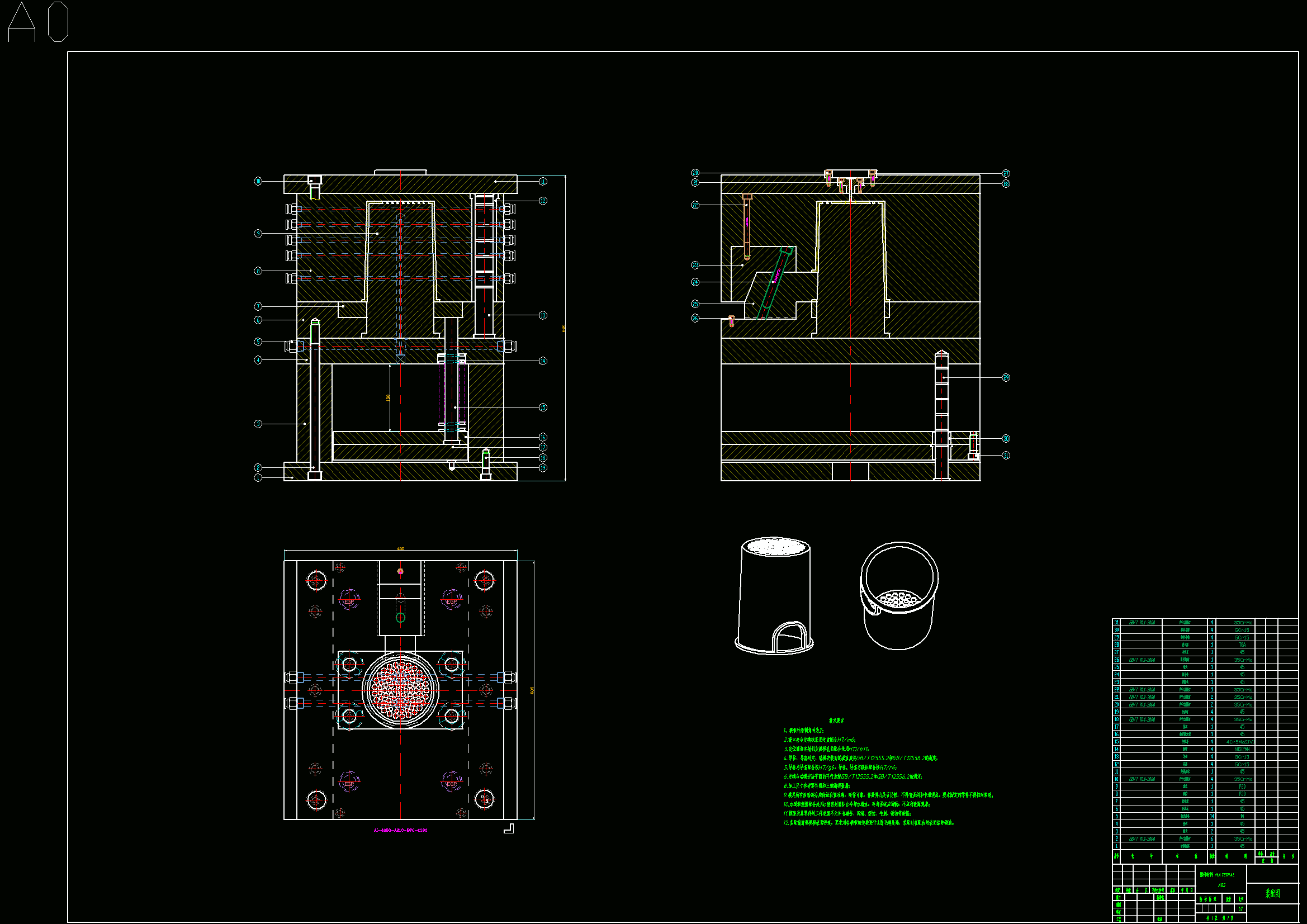

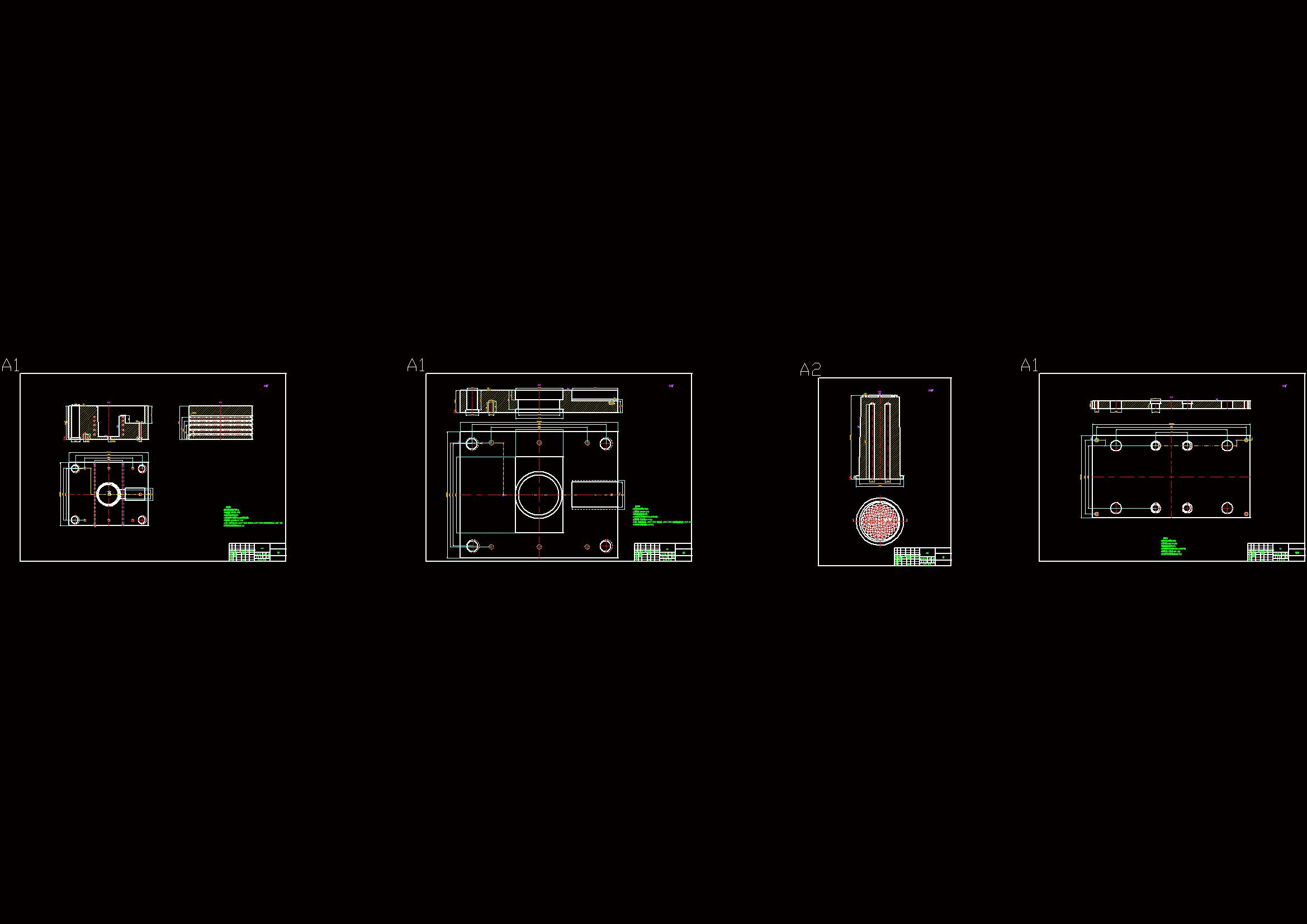

CAD版本图纸，共5张

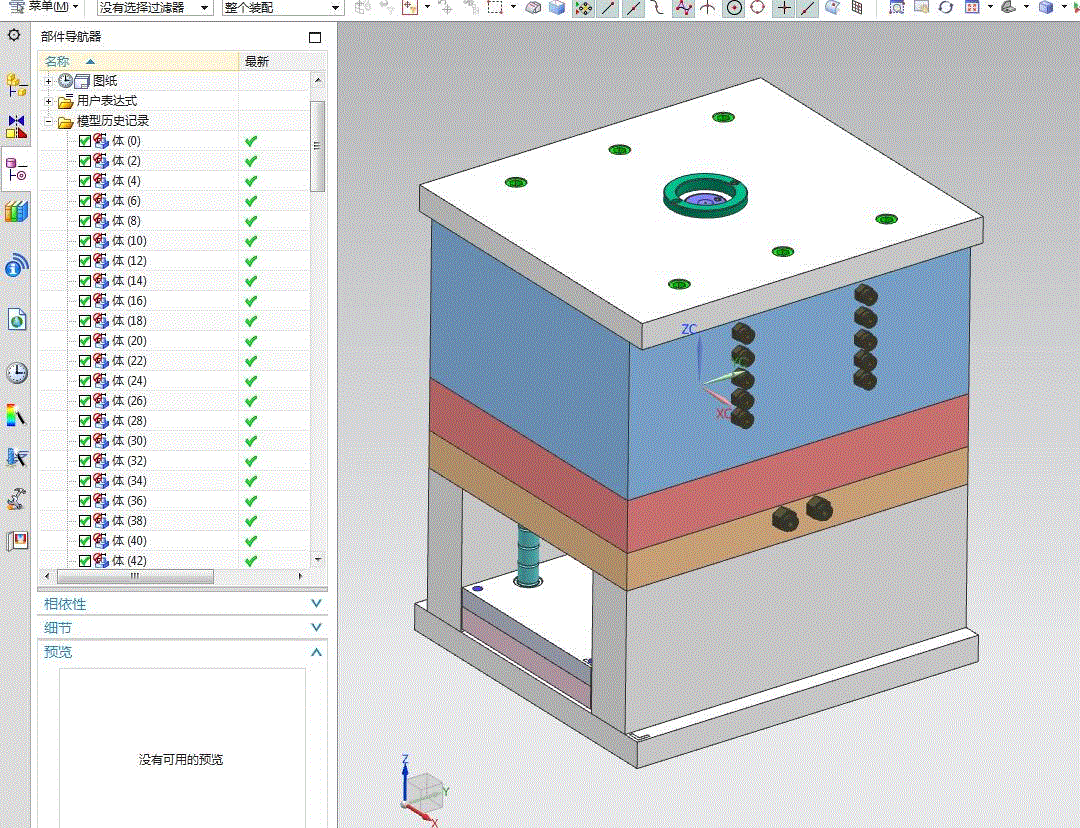

UG三维图一份

摘要

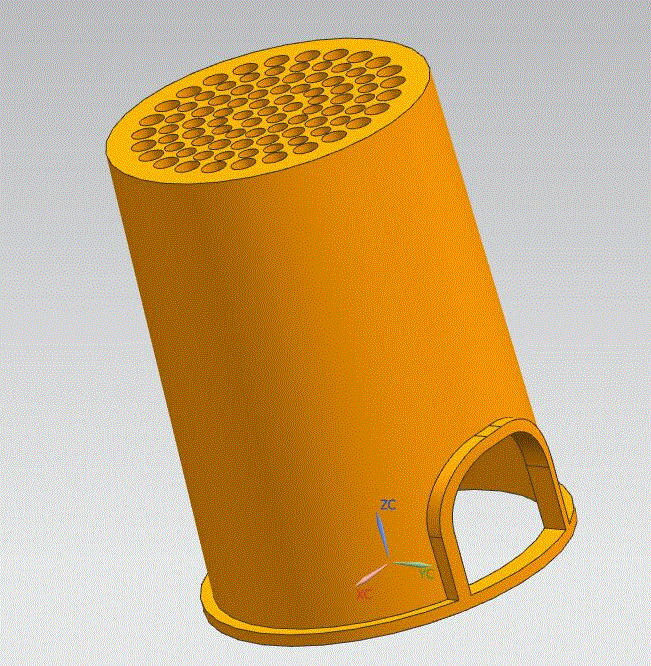

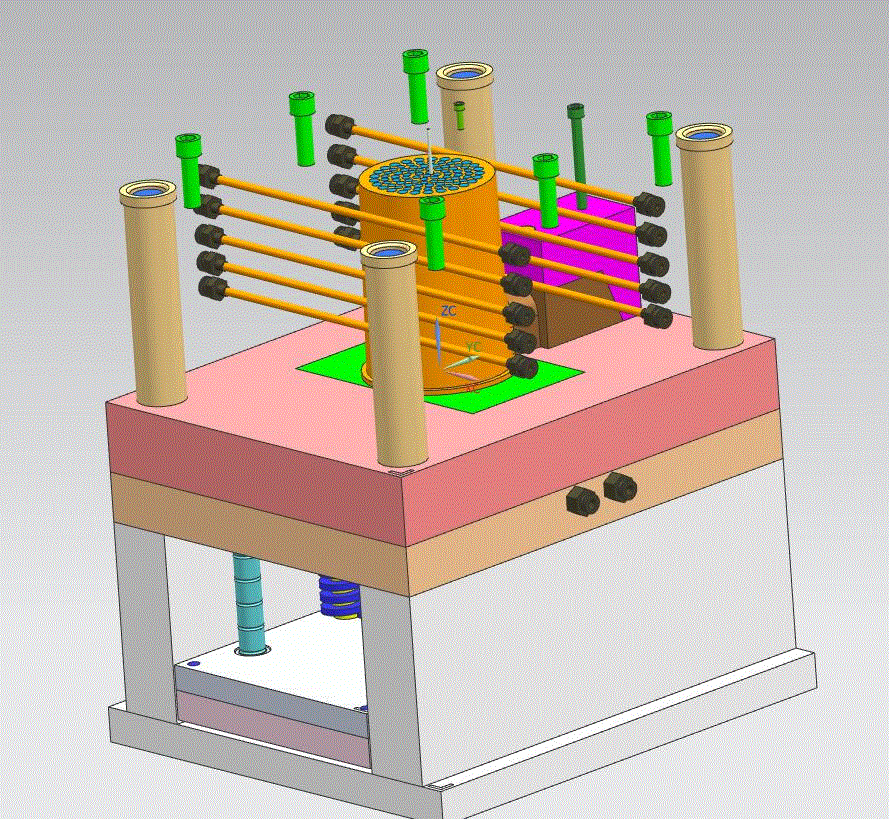

在注塑模具结构设计方面，由于塑料侧向有倒扣无法开模，需用到侧向分型机构，所以型腔数目确定为一模一腔；其浇注系统是带有直接浇口的普通浇注系统，此种方式完全满足工艺生产需求；然后对成形零部件包括凹模和凸模做了详细阐述，对结构零部件包括注塑模架、支撑板、垫块、座板和合模导向机构做详细了说明。另外，还做了详细的侧向分型设计和温度调节系统的设计。采用机动侧向分型与抽芯机构，利用注射机的开模力，通过传动件使模具中的侧向分型零件移动一定距离而完成侧向分型与抽芯，能够实现塑件的自动化生产，提高了生产效率的同时节约了人工成本；制件最大直径为150mm，高为195mm，厚度为5mm，制件厚度不大、重量轻，所需脱模力比较小，因此采用推杆作为脱模机构；因为是一模一腔，所以在塑件周围做了左右对称的温度调节系统，确保塑件有更好的品质。
