JJ5331-学生用修正器走带块注塑模具设计【含UG三维图】 下载积分：50　资料编号： JJ5331

作品包括:

Word版说明书1份，共25页

开题报告一份

任务书一份

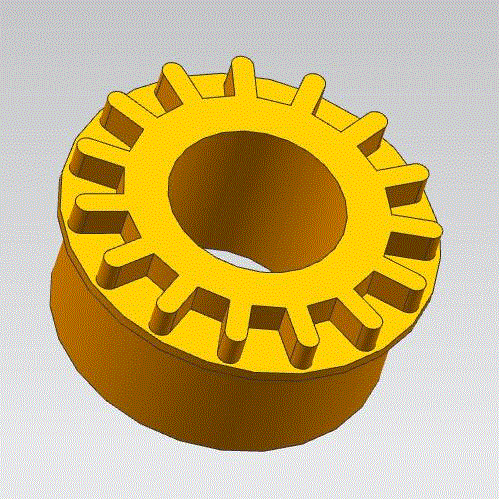

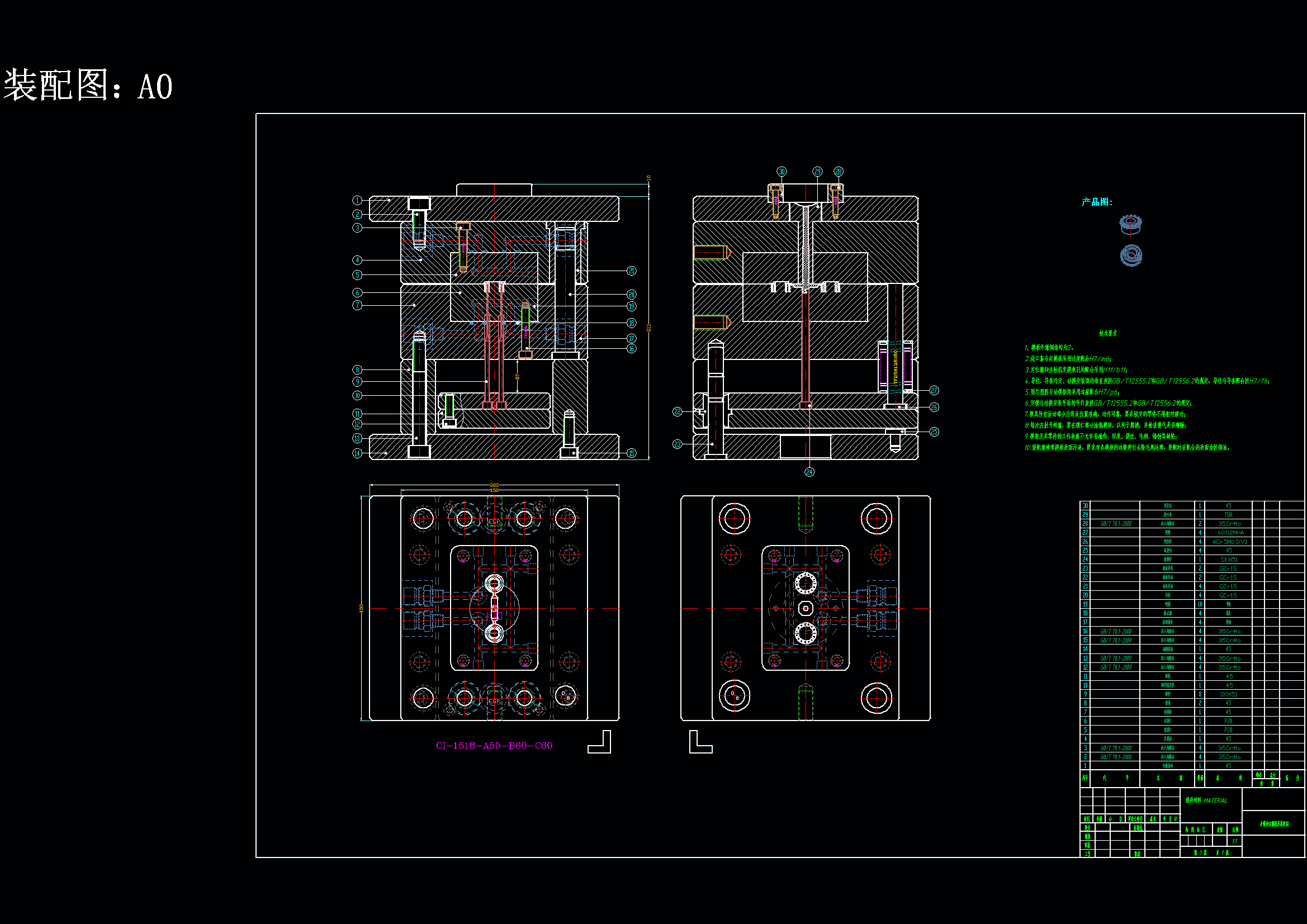

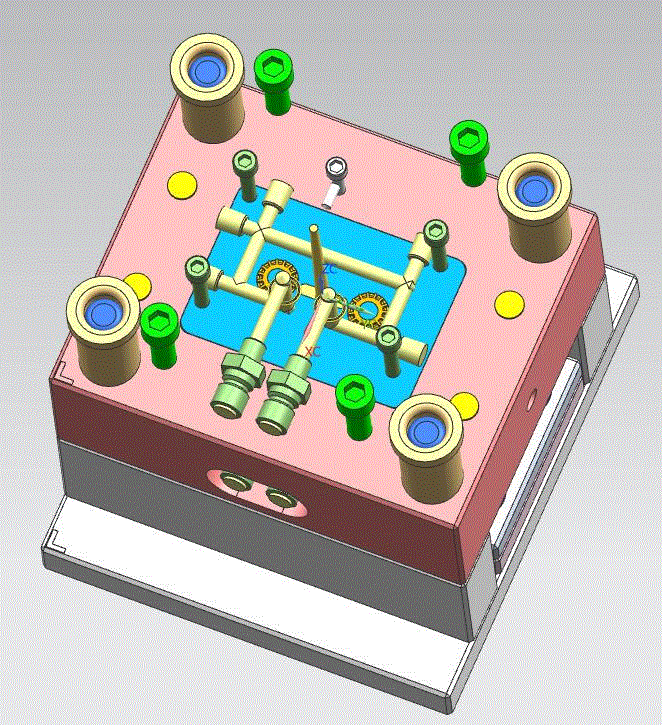

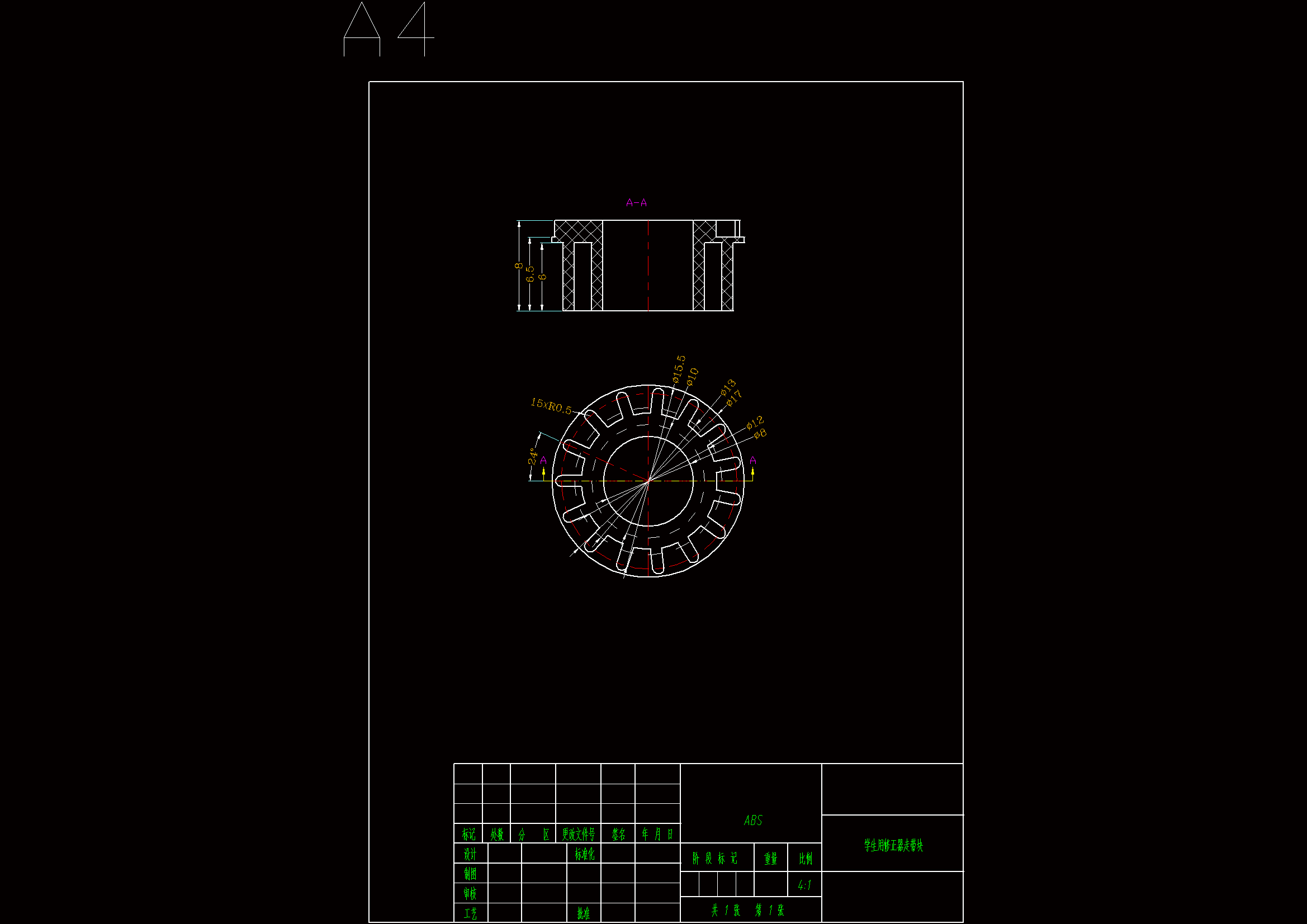

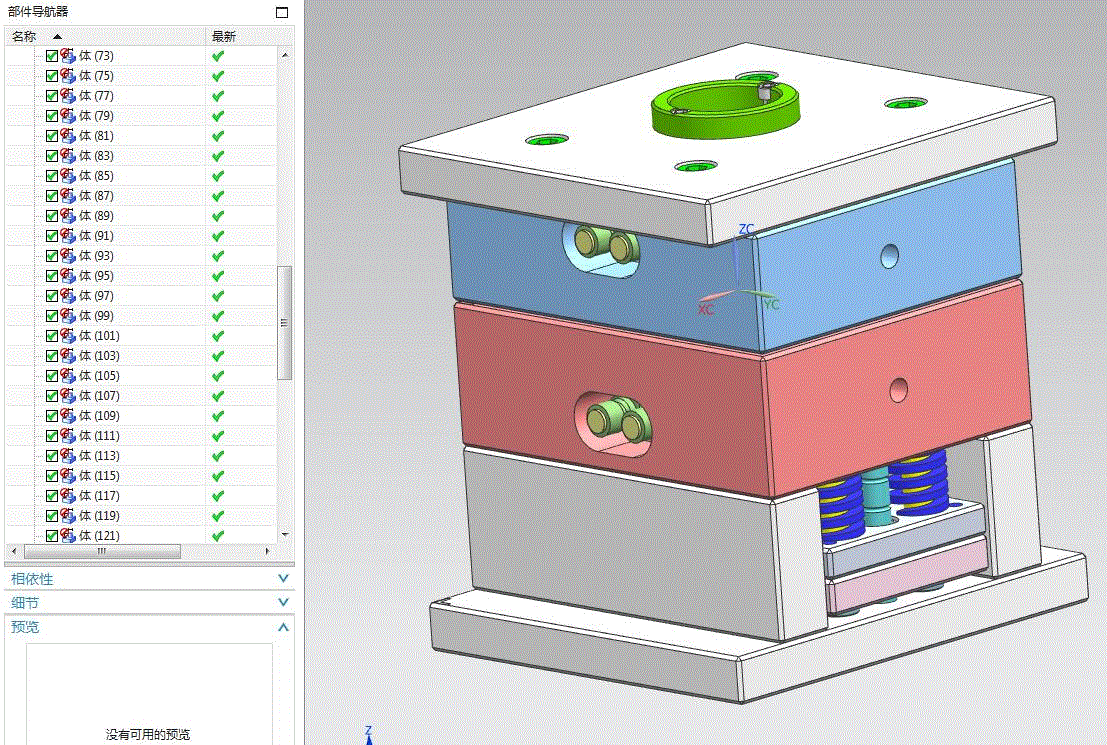

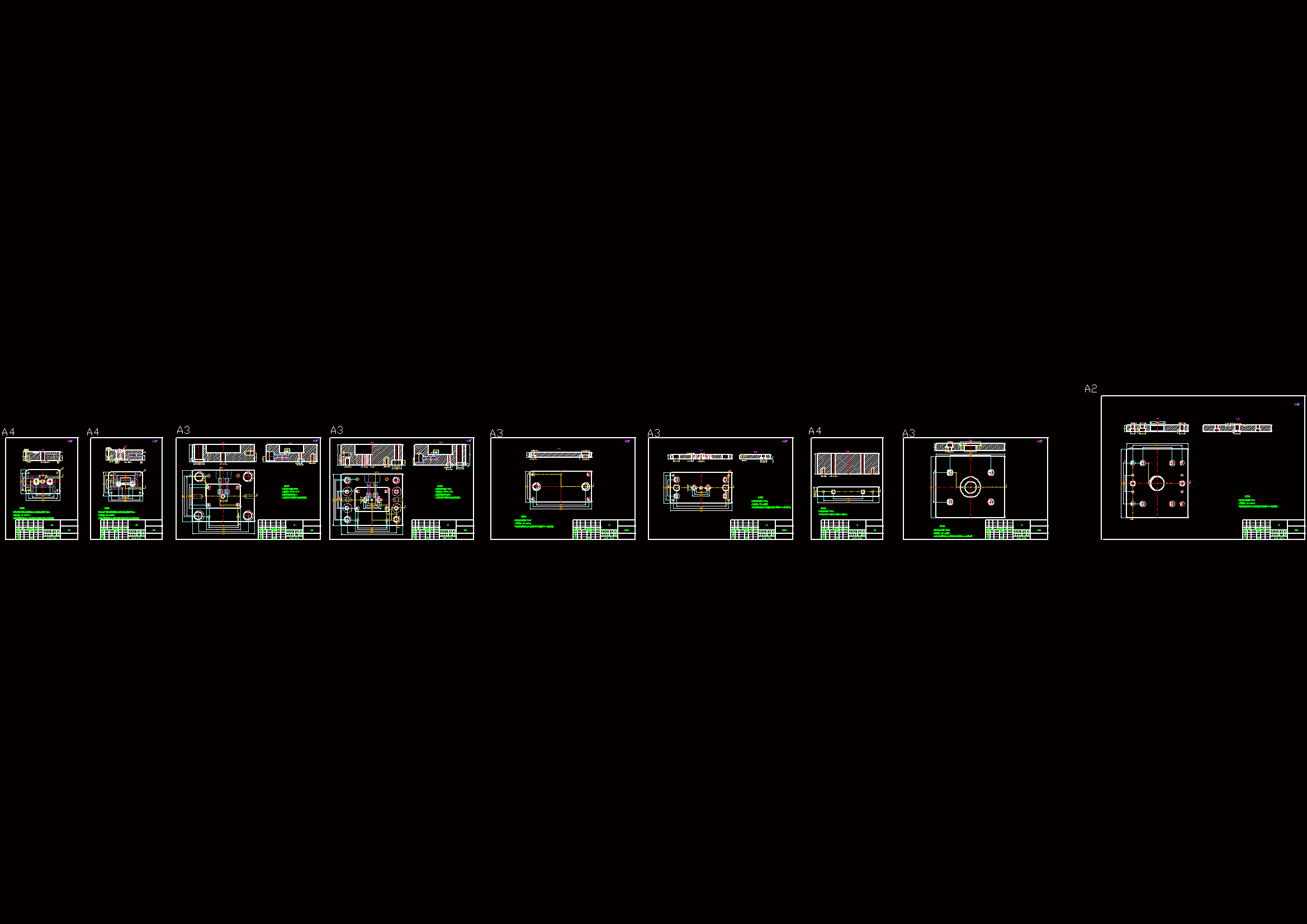

CAD版本图纸，共11张

UG三维图一份

摘要

本次设计是关于对学生用走带块注塑模具的设计。结合当前注塑模具的背景，对所给的零件二维图进行分析，通过对其成型分析来设计出满足该零件成型的模具。首先需要对零件的壁厚、成型收缩、尺寸精度及ABS的成型性和流动性进行分析，拟定其成型工艺，对其工艺参数进行初步设定，然后确定具体成型工艺方案。之后需要结合工艺分析结果来设计模具的各机构（包括成型零部件、冷却系统、排气系统、导向系统和脱模系统等）。还需要选择满足条件的注塑成型设备（注射机）及合理的模具材料，为了保证模具的使用可靠性，需要对模具相关参数进行计算校核（包括成型零部件尺寸计算、型腔壁厚计算、推杆强度校核及注射机参数校核等）。最后，绘制完整的模具装配图以及相关零件图。
