JJ5569-微型吸尘器底板注射成型工艺及模具设计【含UG三维塑件图】 下载积分：50　资料编号： JJ5569

作品包括:

Word版说明书1份，共41页

开题报告一份

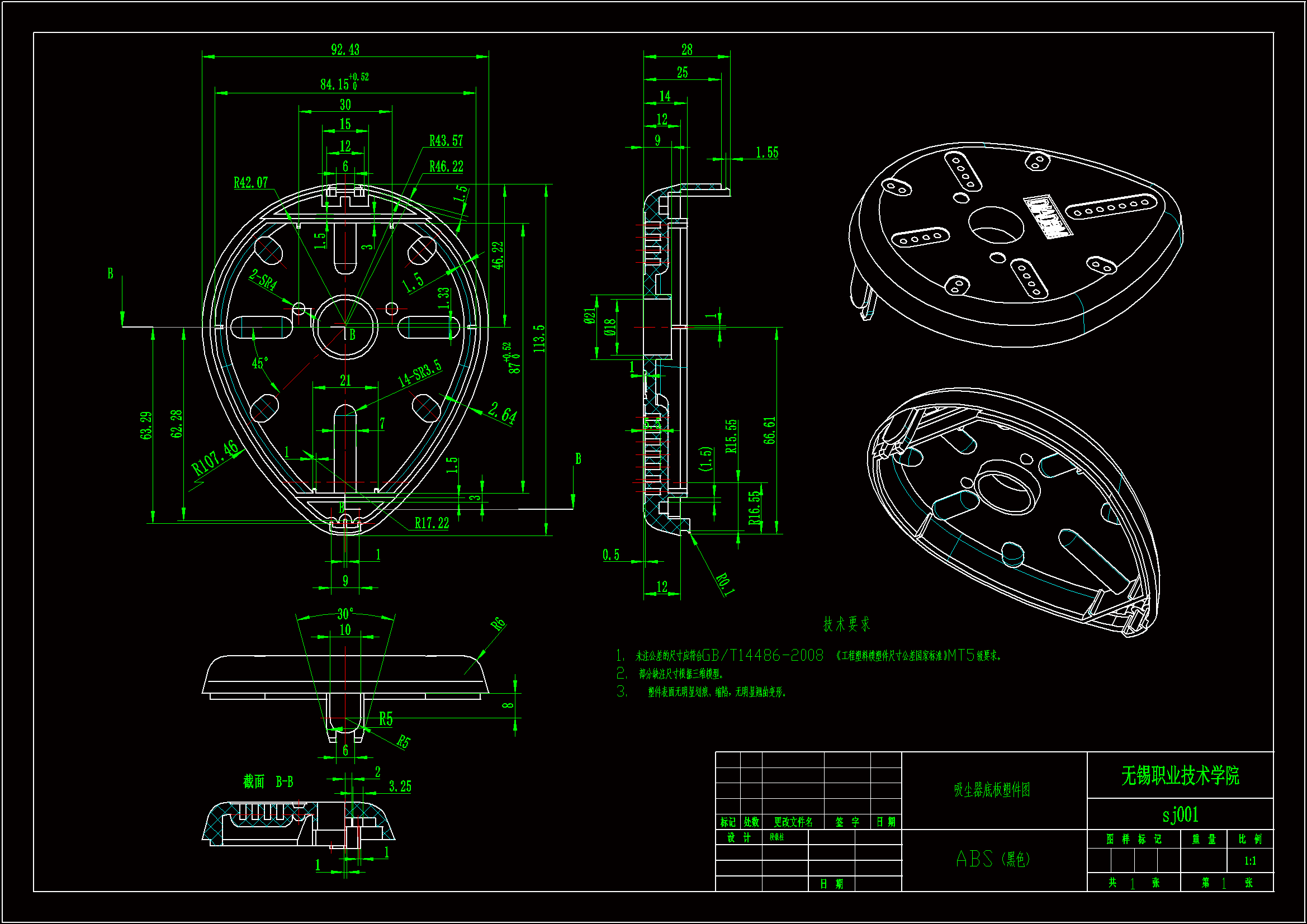

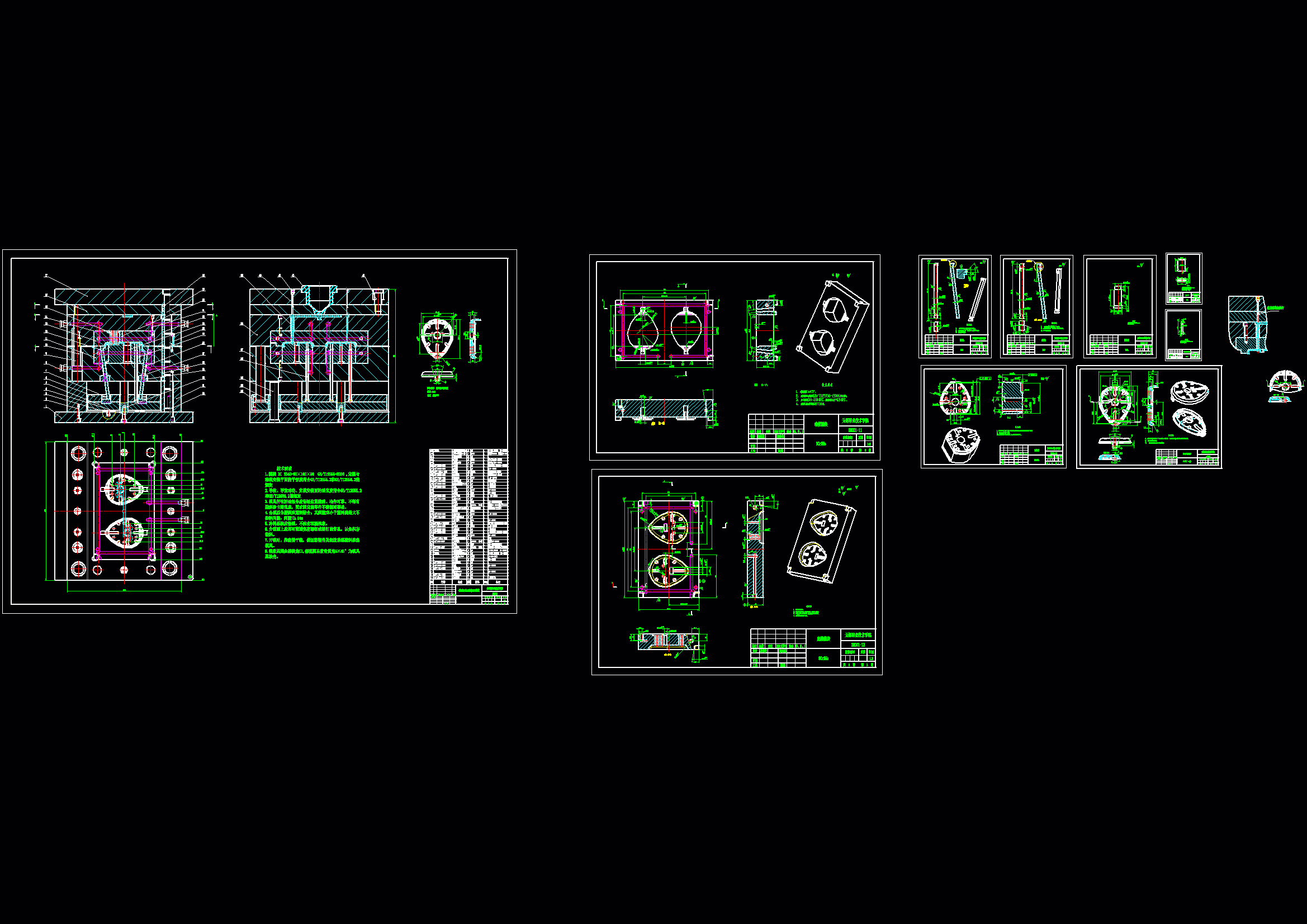

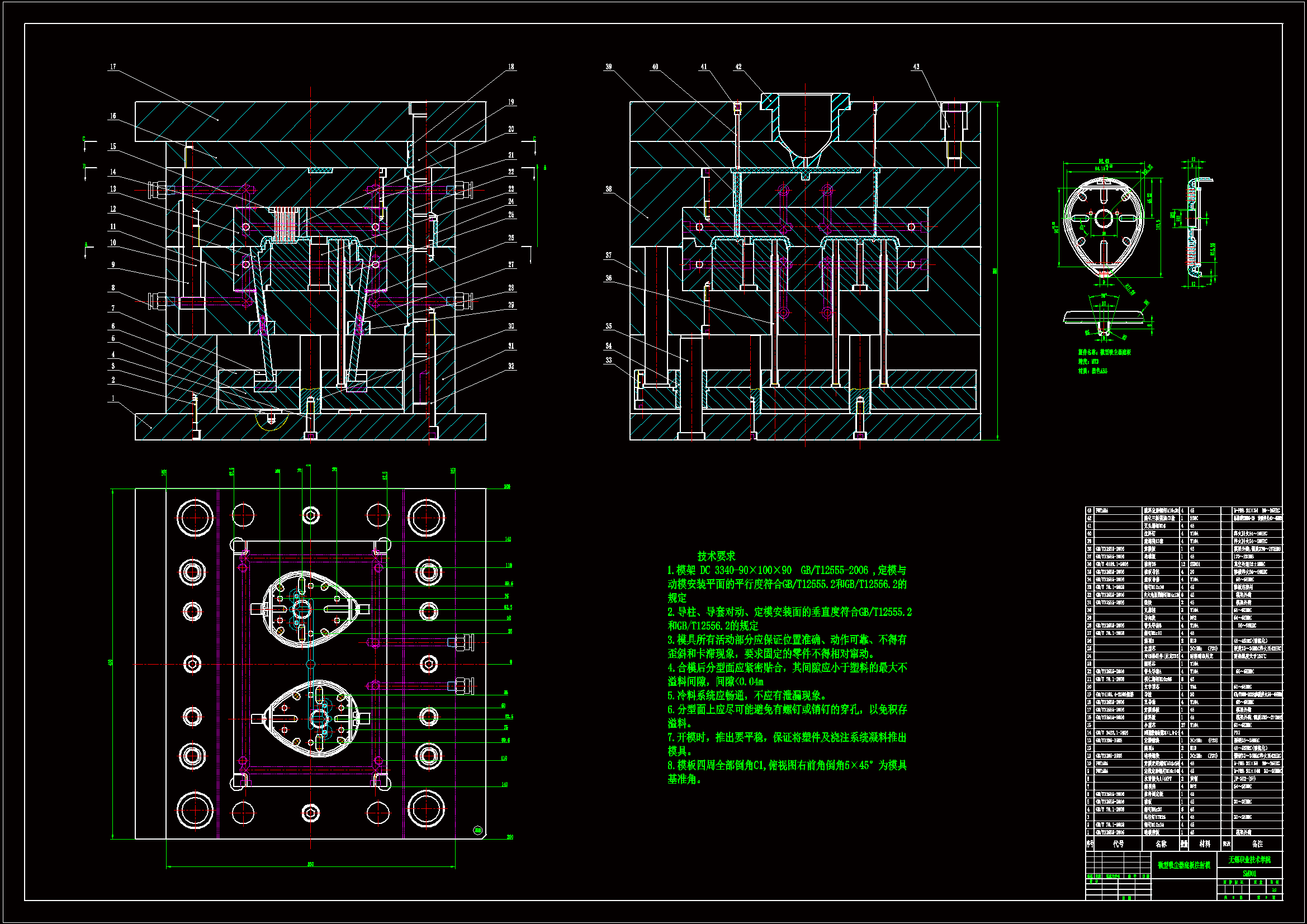

CAD版本图纸，共10张

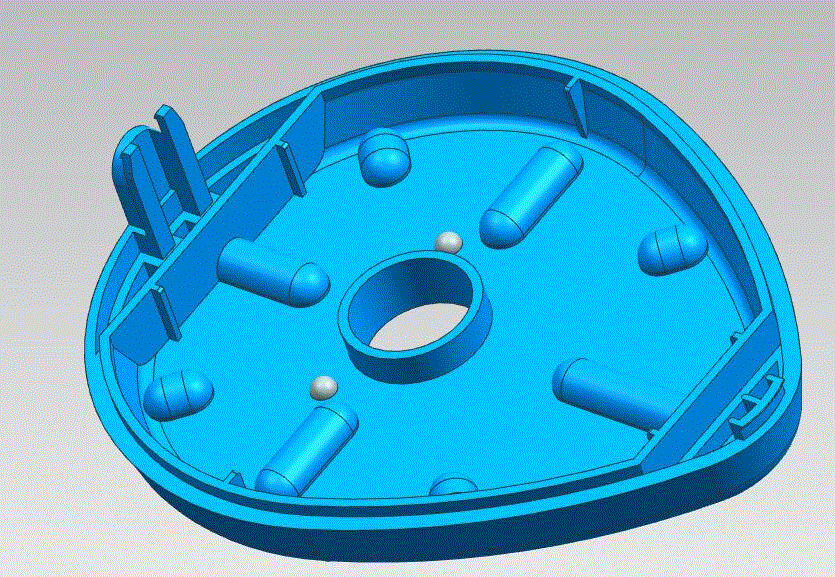

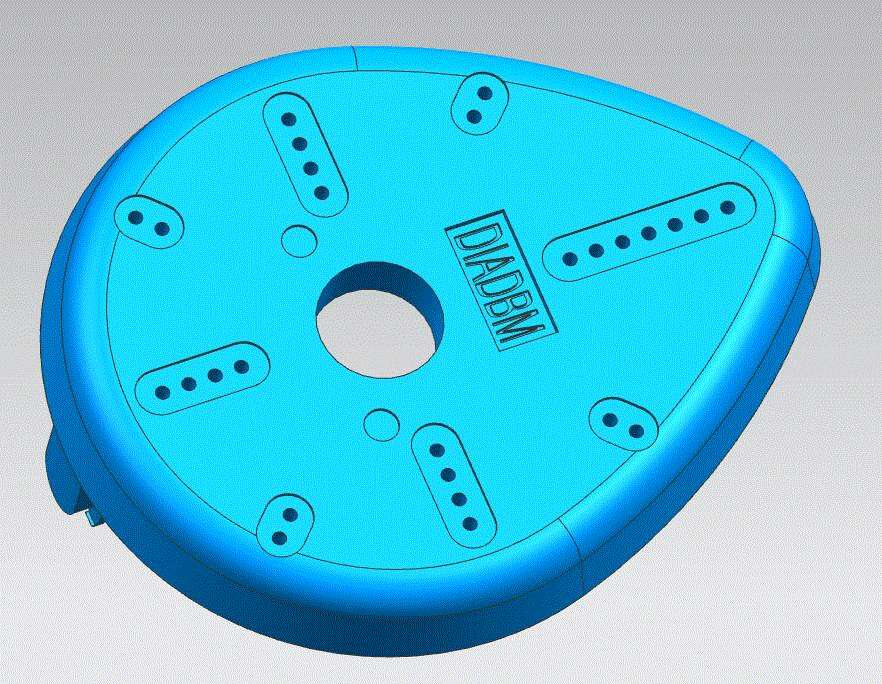

UG三维塑件图1张

摘要

分析了微型吸尘器底板结构的工艺特点，选择塑件材质，分析产品的工艺性，确定成型方案与注射成型的基本参数。阐述了模具设计的过程，利用NX6.0软件进行三维造型，确定型腔数目及排列形式，利用NX自带的MOLDwizard模块完成分型面的设计、浇注系统的设计、型腔和型芯的结构设计、斜顶侧向抽芯机构的设计、模架的确定、排气系统的设计及冷却系统的设计等,并计算相关的参数。选取并完成注射机相关参数校核。重点阐述了斜顶设计中塑件定时粘斜顶的解决方法。最后使用CAD软件绘制出零件图与总装配图
