JJ5635-线套注射模具设计 下载积分：50　资料编号： JJ5635

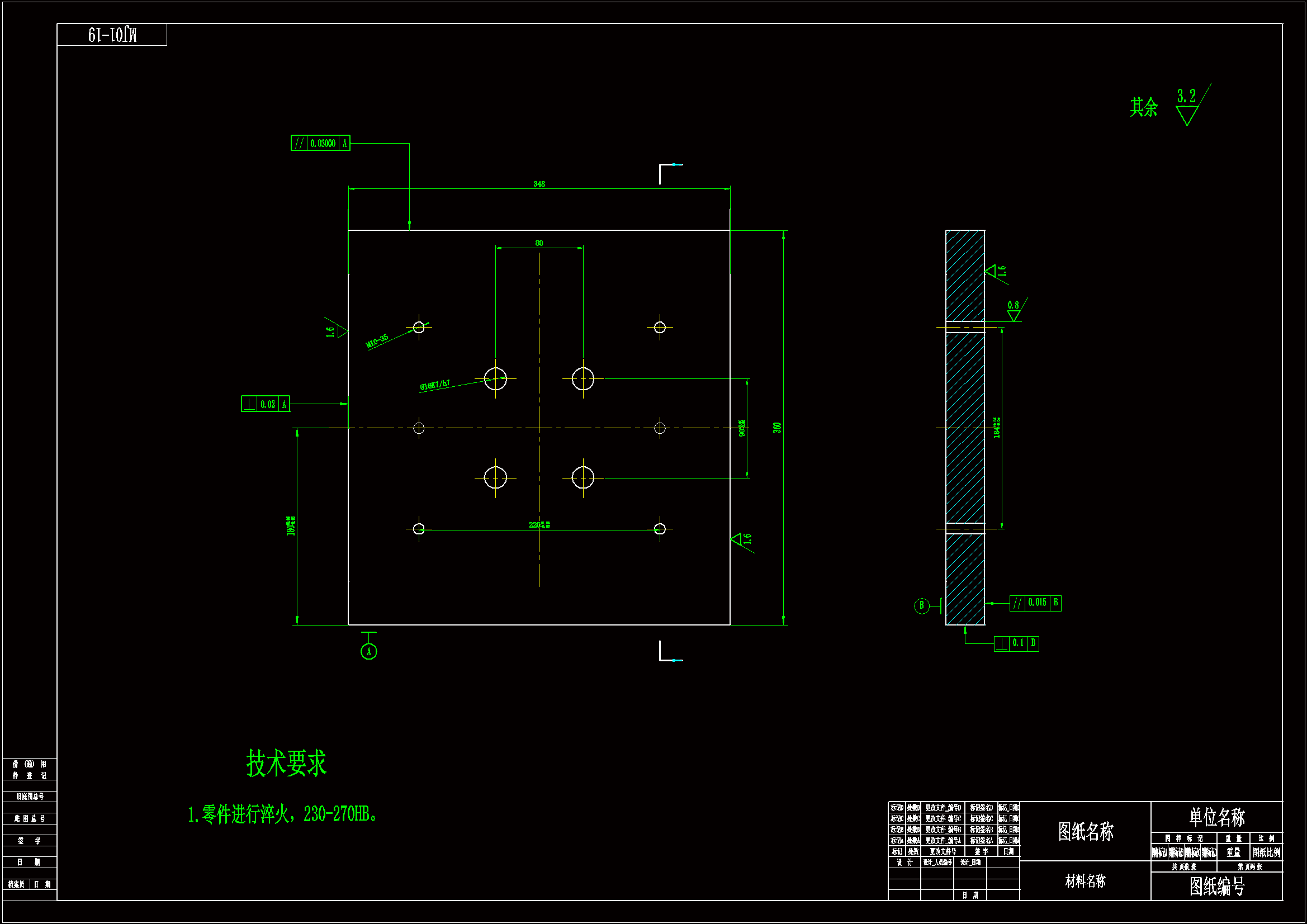

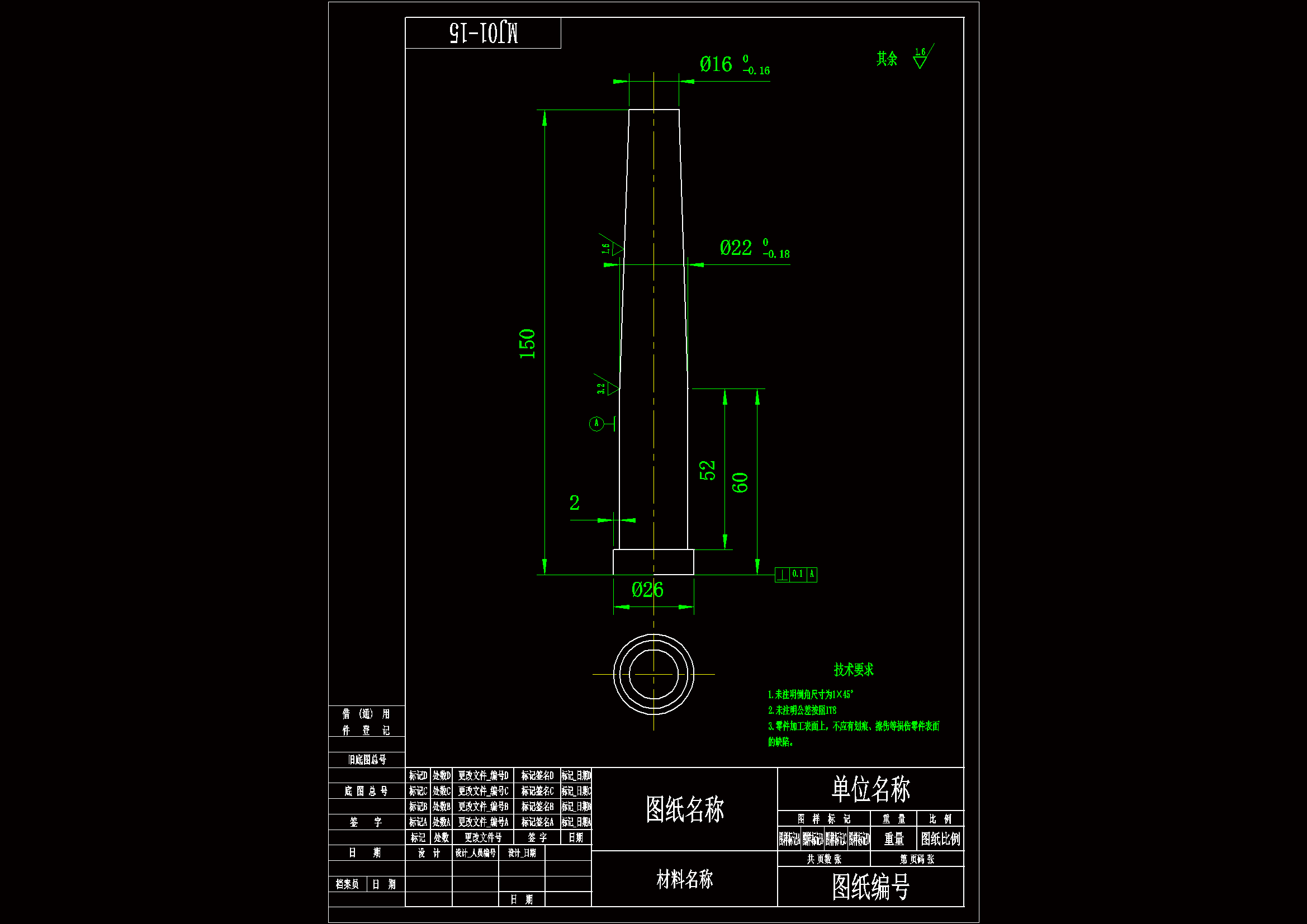

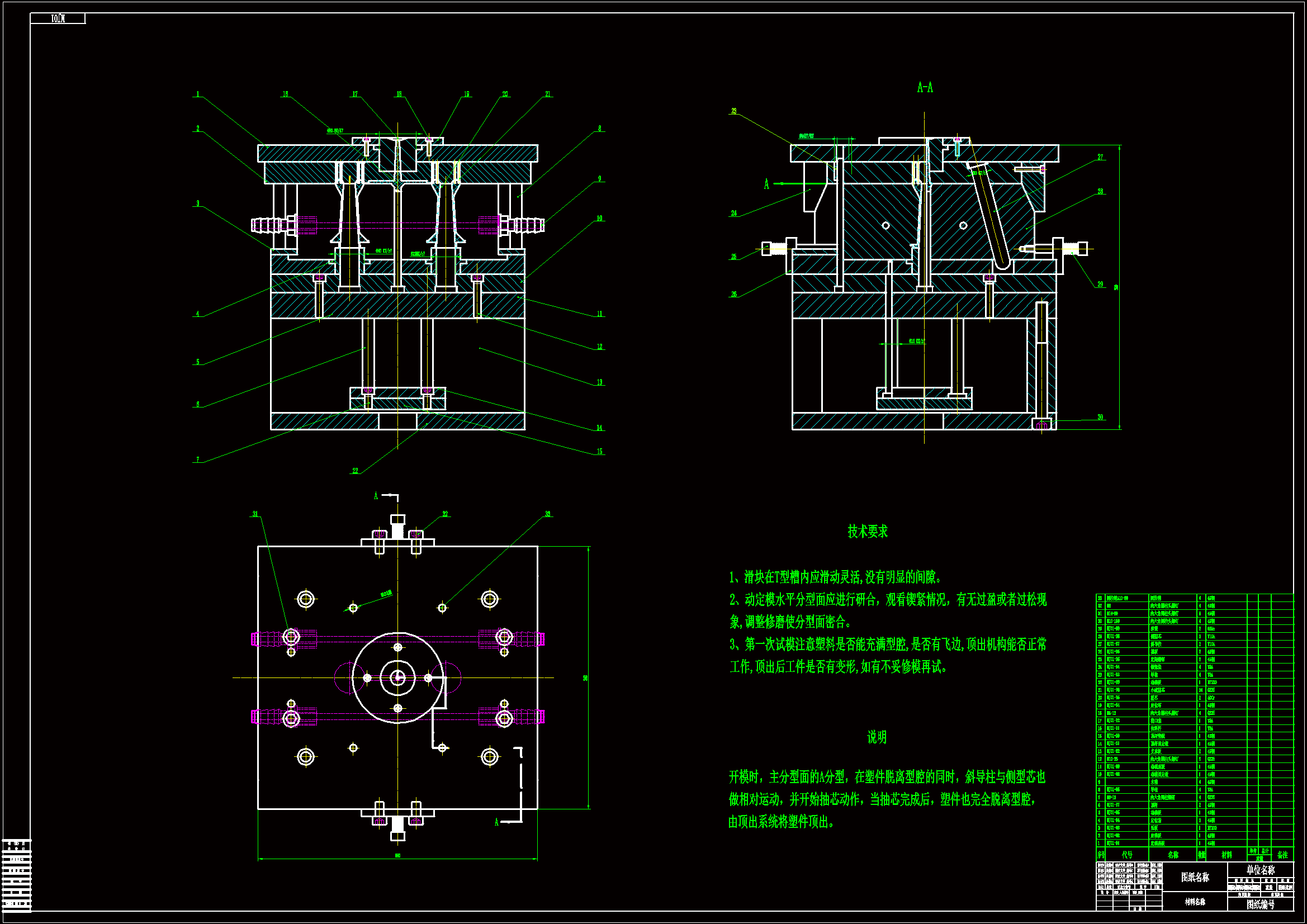

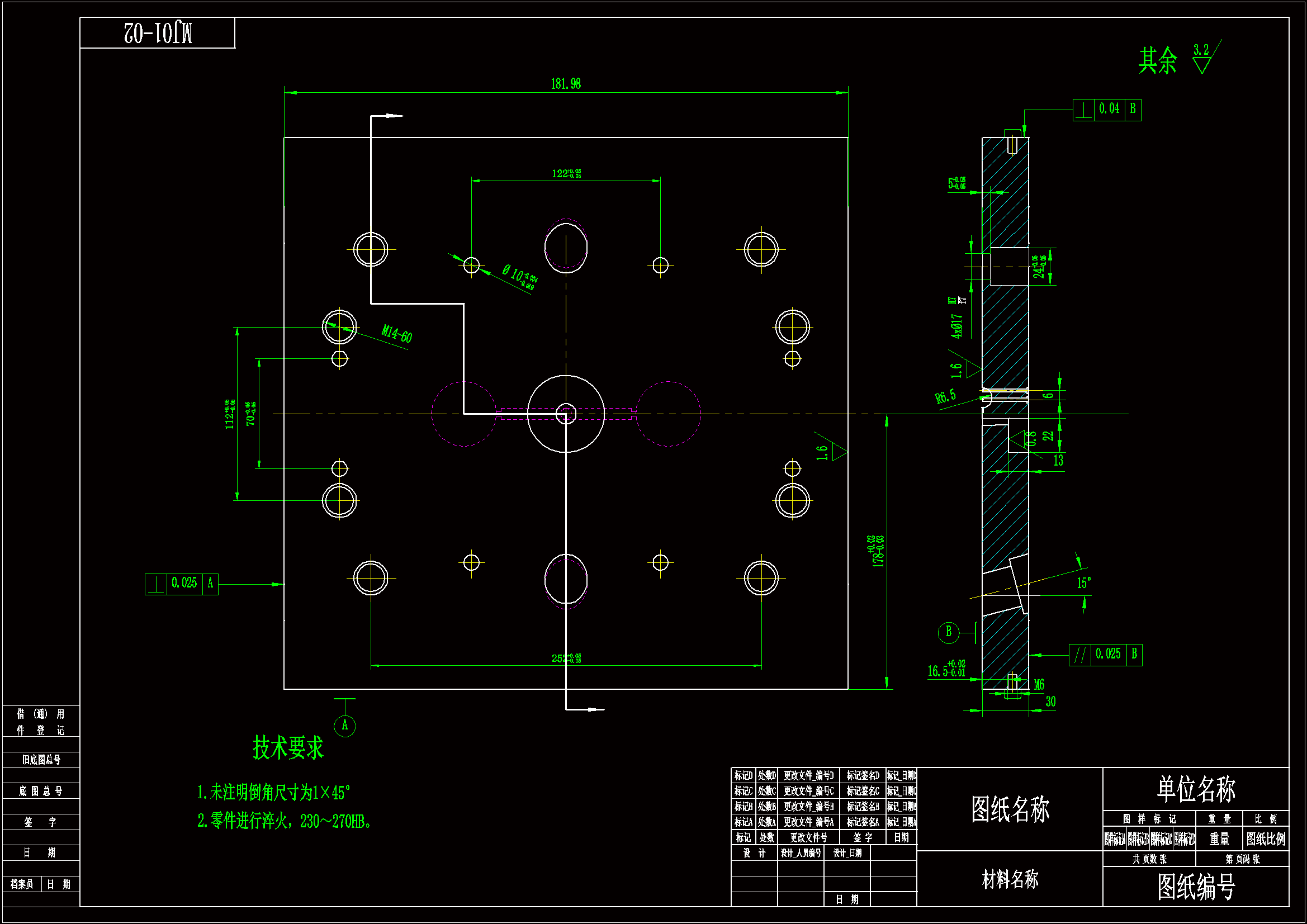

作品包括:

Word版说明书1份，共44页

任务书一份

开题报告一份

外文翻译一份

CAD版本图纸，共20张

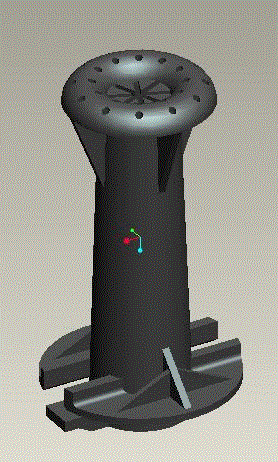

Proe三维塑件图1张

摘要

根据工程实际的需要完成线套的注射模设计。在设计中采用聚乙烯塑料注射成型,成型方式为一模两腔,中具体分析了产品的工艺性,确定了所采用塑料的工艺参数和所采用的成型设备,确定了模具制作的总体方案,分析并解决了模具的总体结构和各工作部分的具体结构,并进行了一些必要的尺寸计算和强度的校核。中还对分型面、浇注系统、脱模机构和温度调节系统进行了分析设计，完成了工件三维模型和工程图设计，最后进行了主要零件加工工艺设计，圆满完成了模具设计所要求的各项工作。

通过设计，综合应用了大学期间的多数基础和专业知识，加深所学知识体系，掌握了应用CAD软件进行塑料模具的设计方法和技巧，熟悉了工程应用设计。

目录

1引言1

1.1模具设计方式与方法的改变1

1.2塑料注射模具的设计步骤3

1.3课题任务要求5

2方案分析与设计6

2.1注射模方案一6

2.2注射模方案二7

2.3方案的选择8

3拉线套注射模的详细设计9

3.1塑料注射成型机的选择9

3.2注射模具分型面的选择12

3.3注射模具浇注系统的设计13

3.4注射模具成型零件和模体的设计18

3.5注射模具的侧抽芯机构24

3.6注射模具的顶出机构的设计26

3.7塑料注射模具的温度调节系统设计28

3.8模具结构设计28

4注射模加工工艺设计29

4.1坯料确定29

4.2模板的平面加工29

4.3孔及孔系的加工30

4.4成型零件加工32

结束语34

致谢35

参考文献36
