A0093-厦门湖里区政府办公楼主楼中央空调设计 下载积分：100　资料编号： A0093

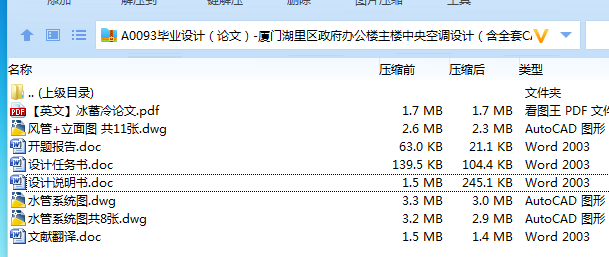

作品包括:

设计任务书一份

开题报告一份

翻译一份

说明书一份,69页,23000字左右.

CAD版本图纸20张

建筑特点

该建筑位于厦门，其功能为政府办公楼，总建筑面积32070.25平方米，层高11层。

1层层高4米，2层层高4.5米，3-11层层高3.6米。1层有一个大厅，2层有一个捐赠大厅跟展览大厅，其他地方全为办公室

。

目录

摘要 i

Abstract 2

第一章 工程概况 3

1.1 建筑特点 3

1.2 建筑基础资料 3

第二章 初步方案设计 5

第三章 负荷计算 7

3.1冷负荷计算原理 7

3.2 冷负荷计算举例 8

3.3 负荷计算结果 16

第四章 空气处理设备选型计算 29

4.1 空调系统划分 29

4.2 空气处理过程计算及汇总 29

第五章 气流组织及风口选型计算 34

5.1 气流组织介绍 34

5.2 末端选型 37

第六章 风系统设计 41

6.1 风系统水力计算举例 41

第七章 水系统设计 44

7.1 空调管路设计原则 44

7.2 空调系统的水力计算 46

第八章 冷却水系统及主要附属设备选型 48

8.1 冷却水 48

8.2 冷却水循环系统 49

8.3 冷却塔 49

8.4 冷却水泵 50

8.5 空调系统定压 51

第九章 管道系统保温设计 53

9.1 水管保温设计的目的 53

9.2 水管的保温设计 53

第十章 总结 55

第十一章 致谢 57

参考文献 58

附录 59

 摘要

本设计为厦门湖里区政府办公楼主楼中央空调系统,拟为之设计合理的中央空调系统,为室内工作人员提供舒适的工作环

境。筑共十一层，总面积为32070.25m2，首层净高4m，第二层净高4.5m，其他九层净高均为3.6m。要求采用空调夏季

制冷冬季供暖。设计的空调系统采用风机盘管—新风系统,选用水冷机组制冷冻水供冷，冬季用锅炉供暖。设计的内容包

括：选定合适空调系统的类型并确定设计方案，计算部分也十分重要，例如：空调冷负荷的计算；空调系统的划分与系

统方案的确定；冷源的选择；风系统的设计与计算；室内送风方式与气流组织形式的选定；水系统的设计、布置与水力

计算； 风管系统与水管系统保温层的设计等内容。除此之外，还需要进行空调末端处理设备及机房辅助设备及的选型。

需要结合所选择的空调系统的特点及办公楼的建筑结构选择合适的空调机组及末端设备，合理的布置吊顶内风管与水管

的位置。
