JJ7126-CQ610复点机夹钞机构设计【含SW三维图】 下载积分：150　资料编号： JJ7126

作品包括:

Word版说明书1份，共48页，约18000字

CAD版本图纸，共7张

Solidworks三维图一套

摘要

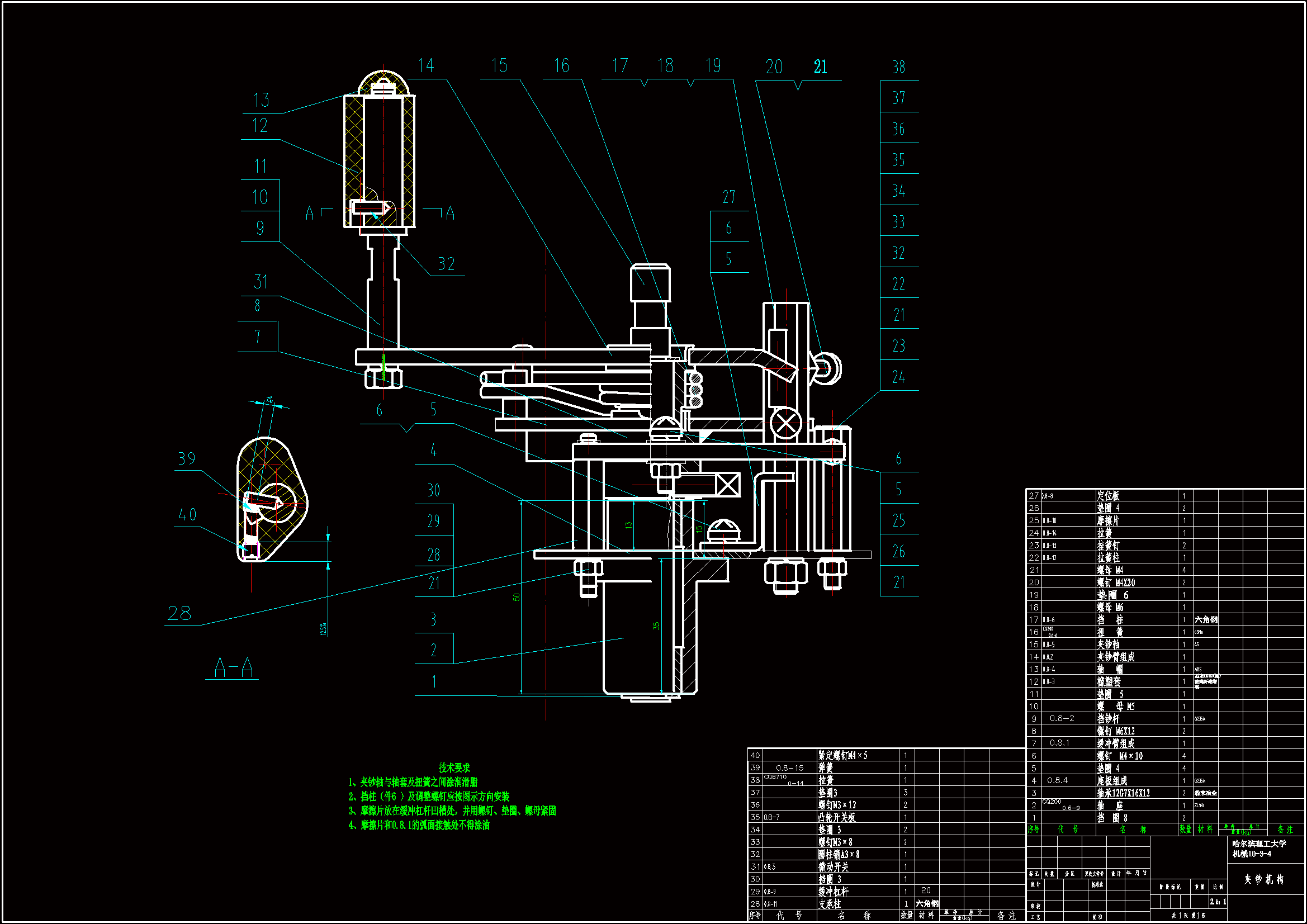

CQ610型钞票计数机是快速清点纸币的精密机具，主要用于复点。最适合银行及商业部门清点钞票，也可以清点类似纸币的证券和纸张的数量。夹钞机构的功能是将装入的钞票送至计数位置，夹住钞票使其在计数过程中保持整齐不松散。

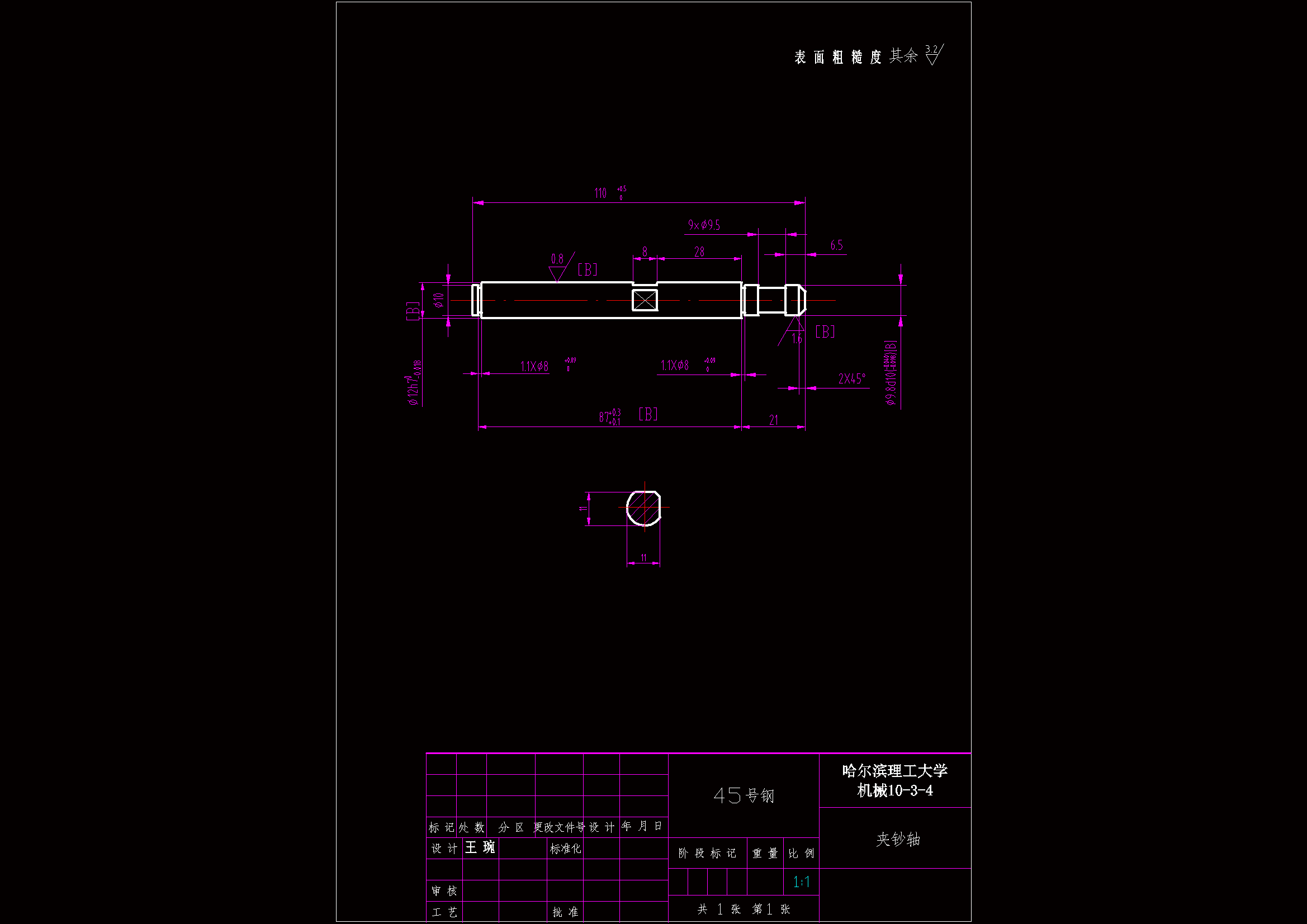

本文主要对复点机的国内外发展现状进行了论述，对复点机夹钞机构进行了总体设计，并且对给夹钞机构提供动力的夹钞电机进行了设计，对夹钞机构中最重要的夹钞轴进行了材料选择，最小直径估算，并对夹钞轴的各轴段的长度及直径进行了计算，对强度、刚度进行了设计分析和计算，使夹钞轴在结构上更合理，并降低了材料和能源消耗，提高了生产率。设计中主要使用了CAD软件进行工程制图，并最终用SolidWorks Professional绘制了连杆的组成、夹钞板的组成及各零件的三维图，最后组成了夹钞机构的三维图。
