JJ7128-注浆泵主轴端盖专用钻孔钻床结构设计【含三维图】 下载积分：150　资料编号： JJ7128

作品包括:

Word版说明书1份，共49页，约29000字

任务书一份

开题报告一份

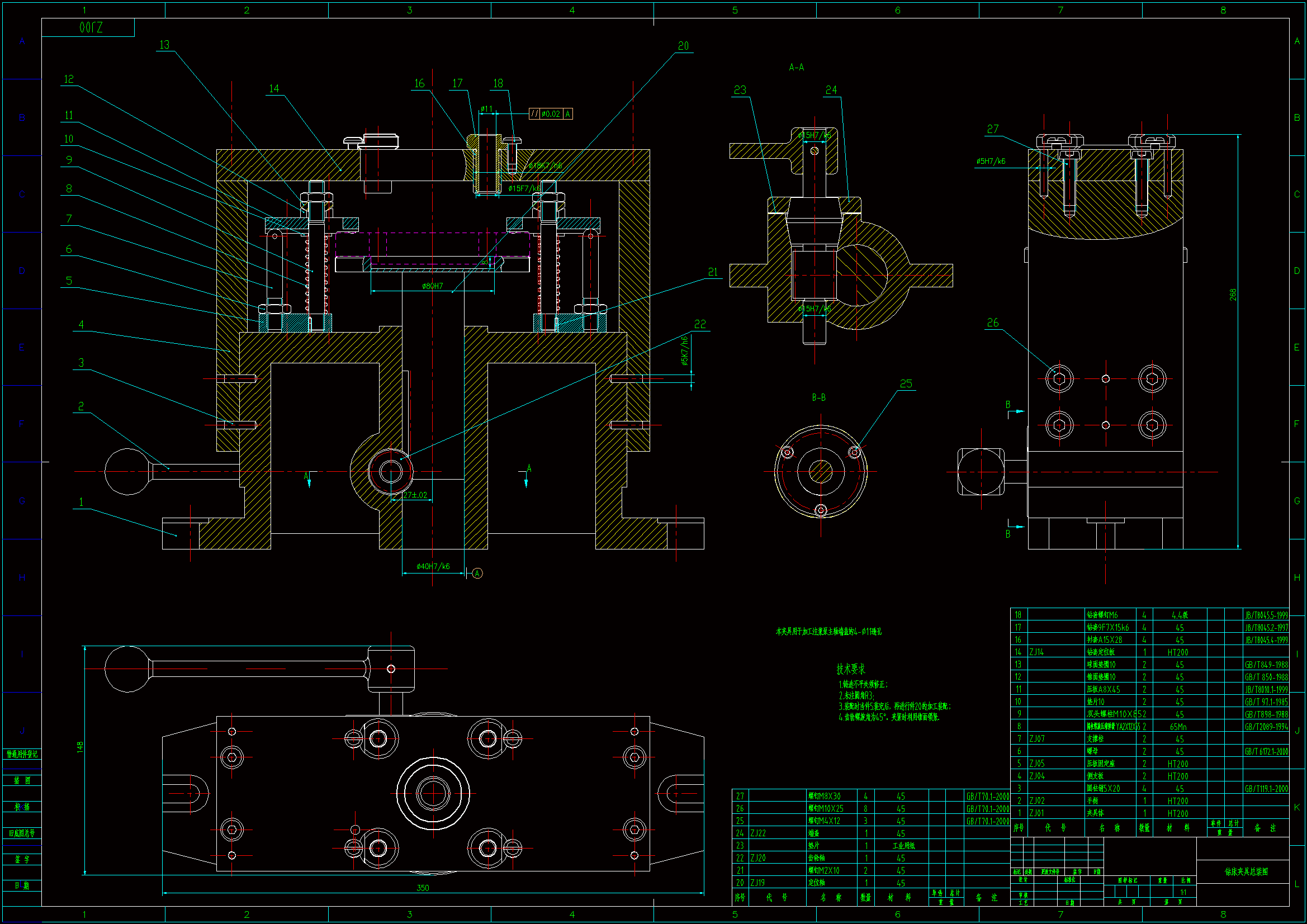

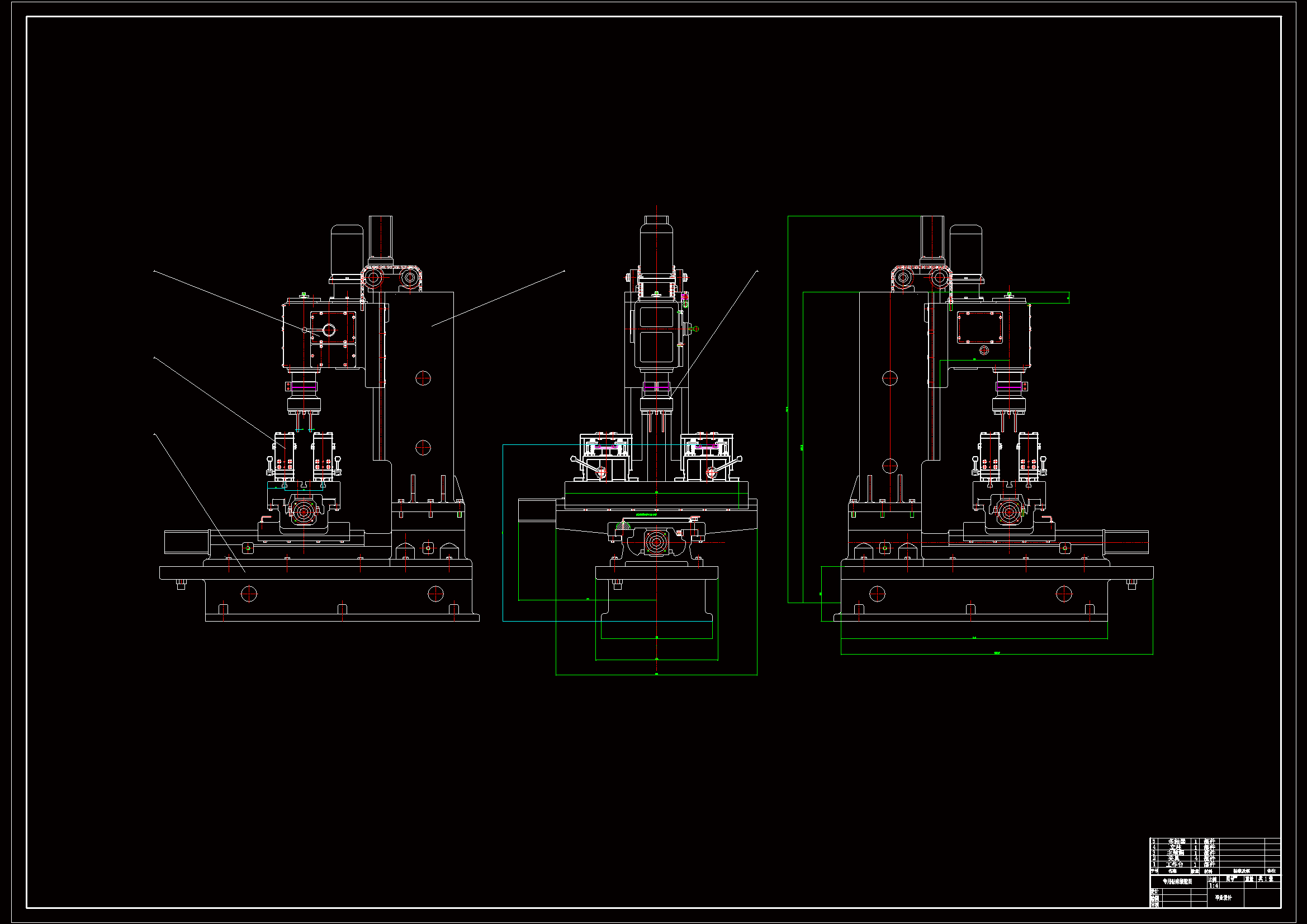

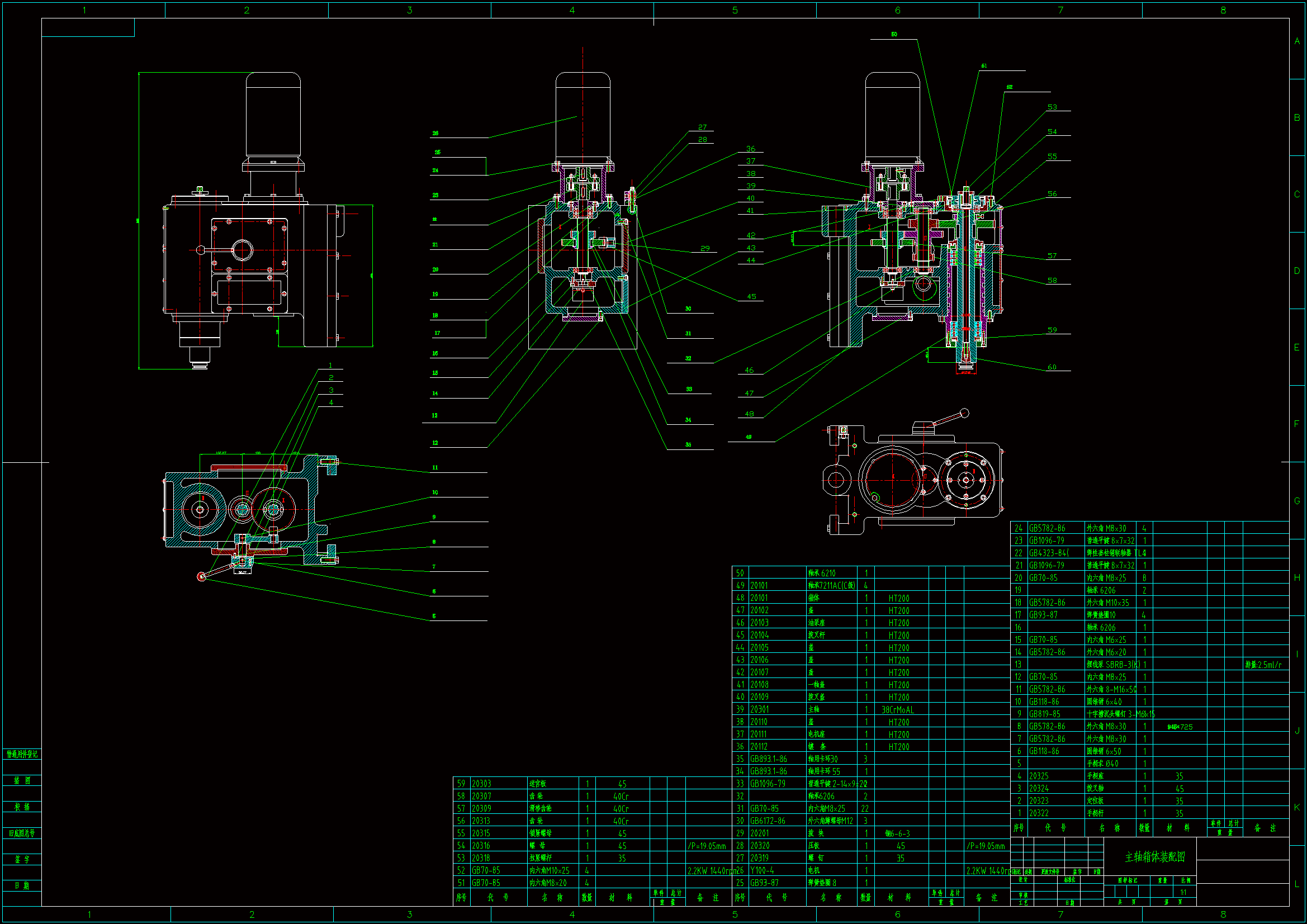

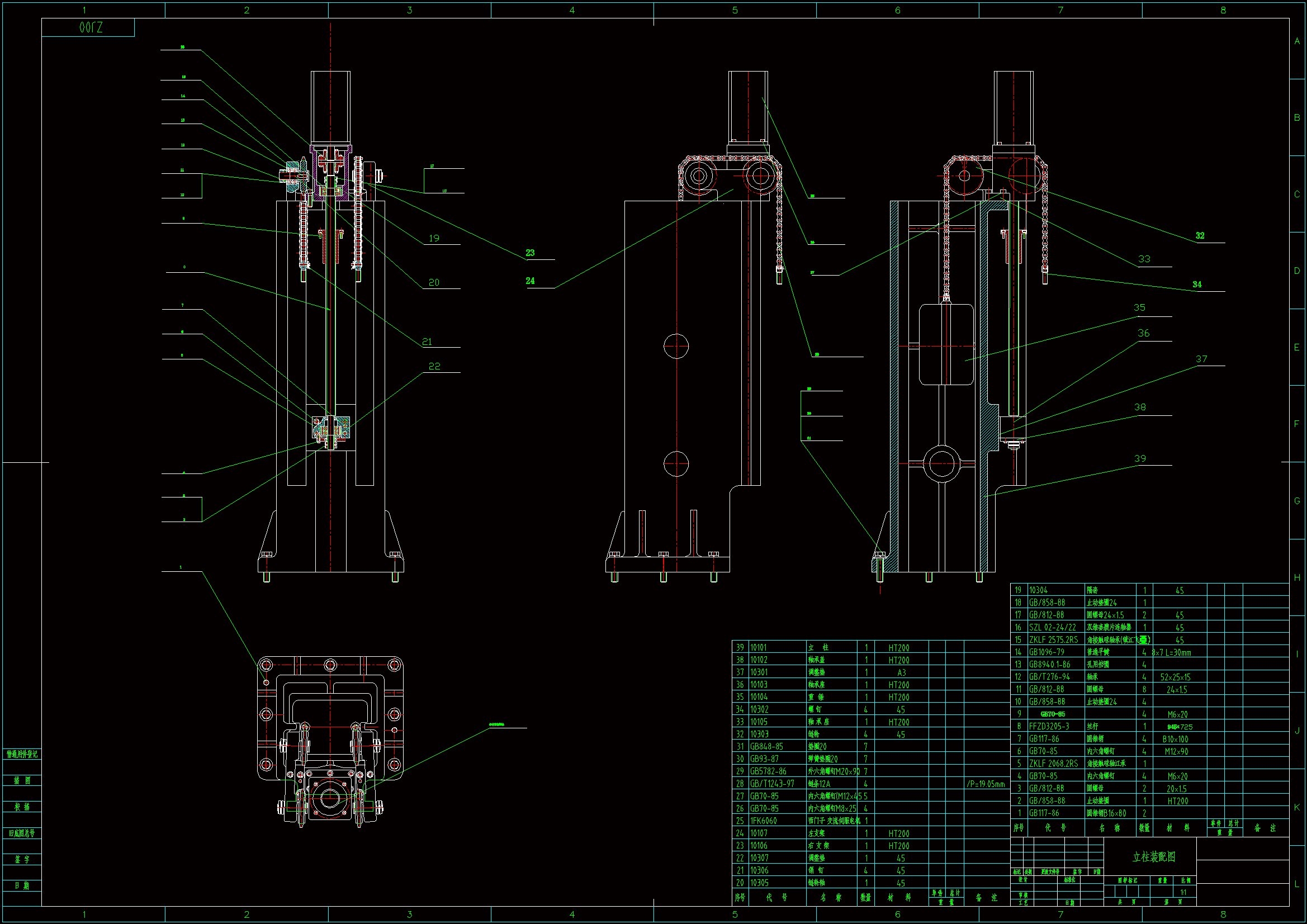

CAD版本图纸，共8张

Solidworks三维图一套

Proe三维图一套

摘要

设计一台用于加工注浆泵主轴端盖专的专用数控钻铣床，满足了生产和设计的要求。整个数控钻铣床主要包括横纵向进给机构，立柱、横梁、底座、工作台等主要组部件。本次设计任务从整个数控钻铣床着眼，重点设计床身及滑台结构。

从专用数控钻铣床的结构原理，设计特点，论述了采用矩形-燕尾形滑动导轨的优点。详细介绍了数控钻铣床的床身结构设计，并进行了分析。论述了采用伺服电机和滚珠丝杠螺母副的优点。详细介绍了数控龙门钻床的结构设计及校核，并进行了分析。另外汇总了有关技术参数。

其中着重介绍了滑动导轨的原理及选用原则，中心在于立式钻铣床的布局形式，关键在于床身的截面选择、箱体的壁厚选择及床身的强度，系统地对导轨生产、保养等环节进行了介绍，包括种类选择、参数选择、精度选择、润滑方式选择等。

关键词钻铣床滚珠丝杠伺服电机滑动导轨主轴箱,夹具
