JJ7161-螺旋运输机机械结构设计【含SW三维图】 下载积分：50　资料编号： JJ6273

作品包括:

Word版说明书1份，共32页，约12000字

任务书一份

开题报告一份

PPT答辩一份

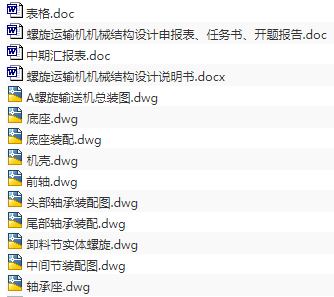

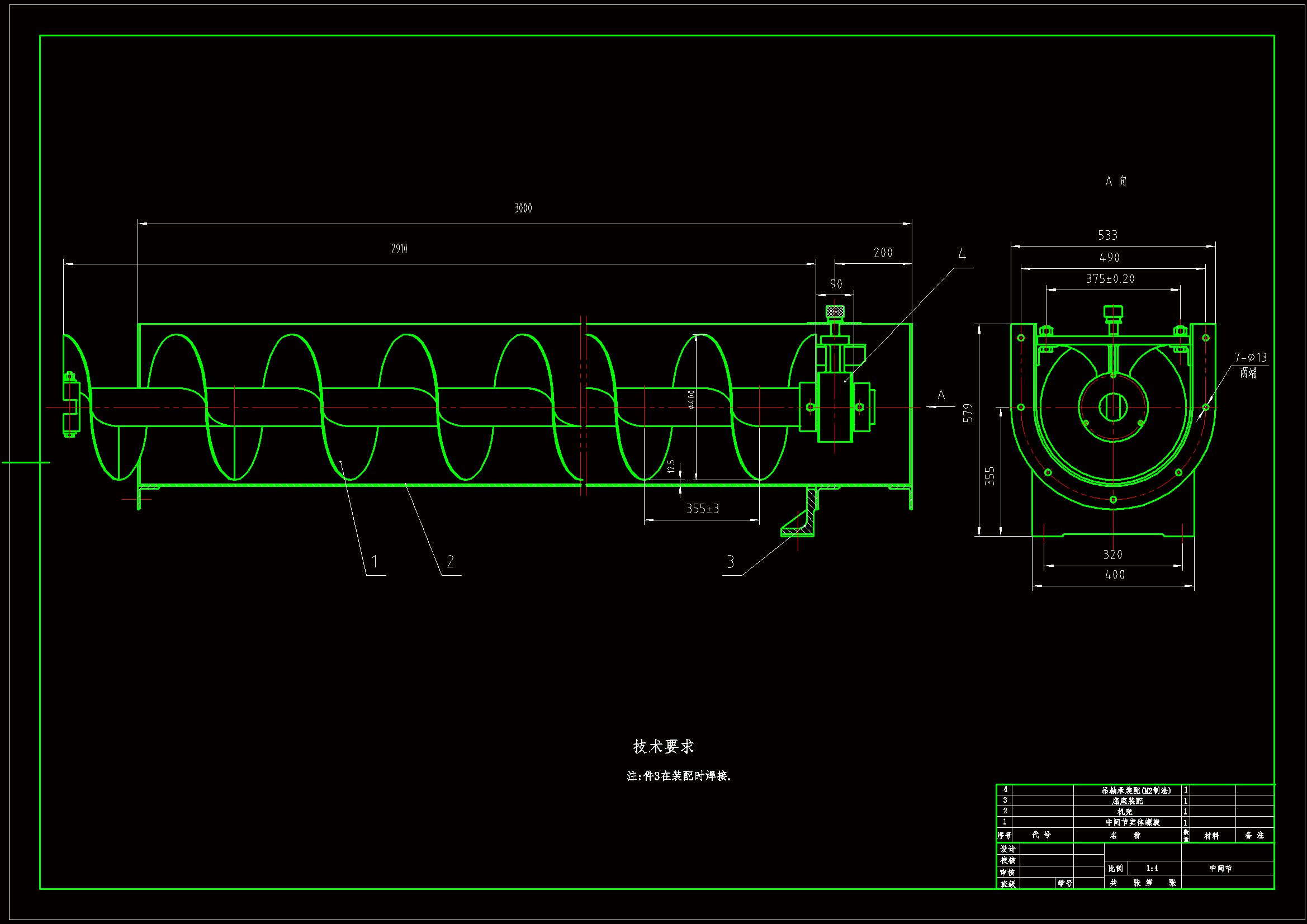

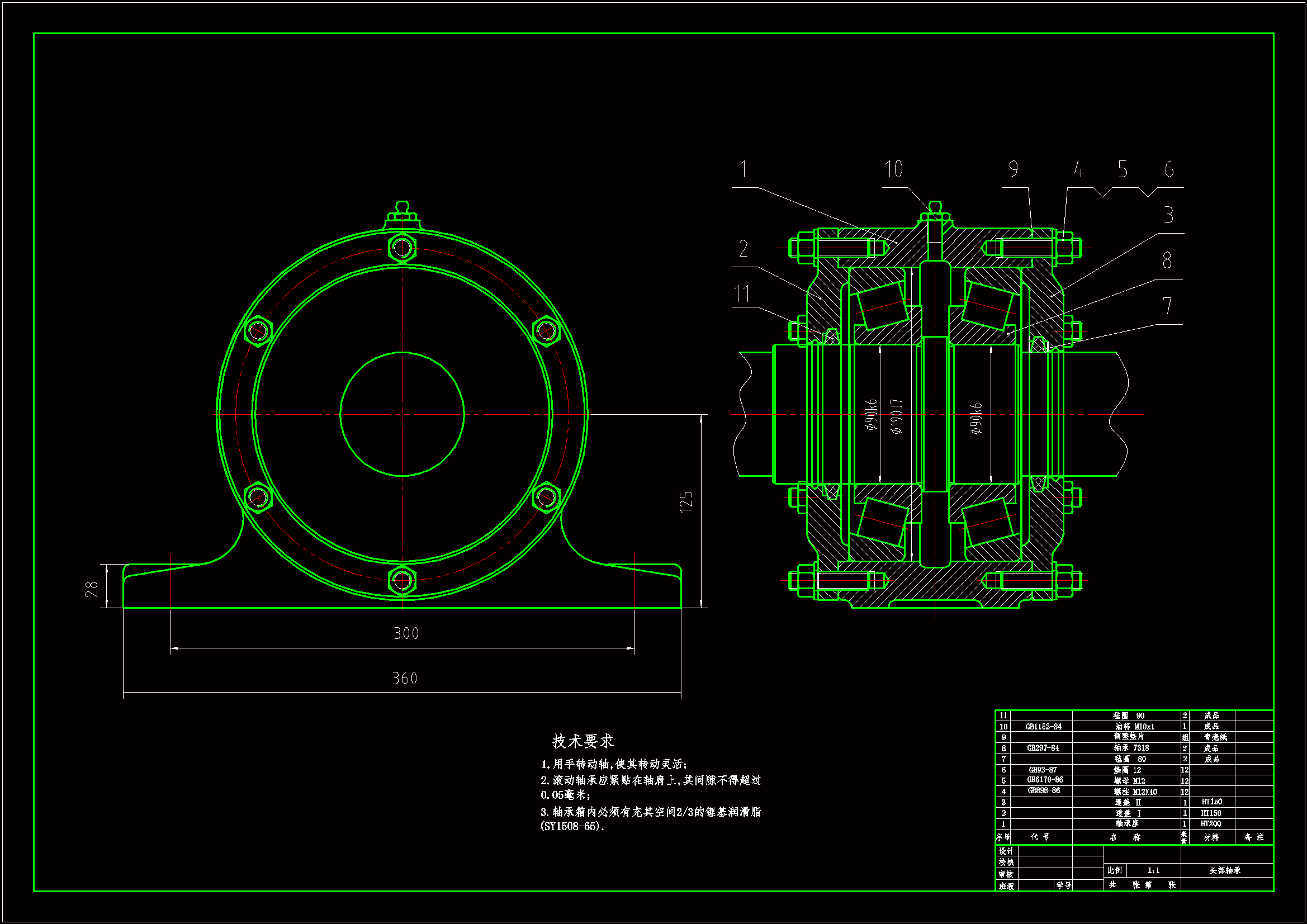

CAD版本图纸，共10张

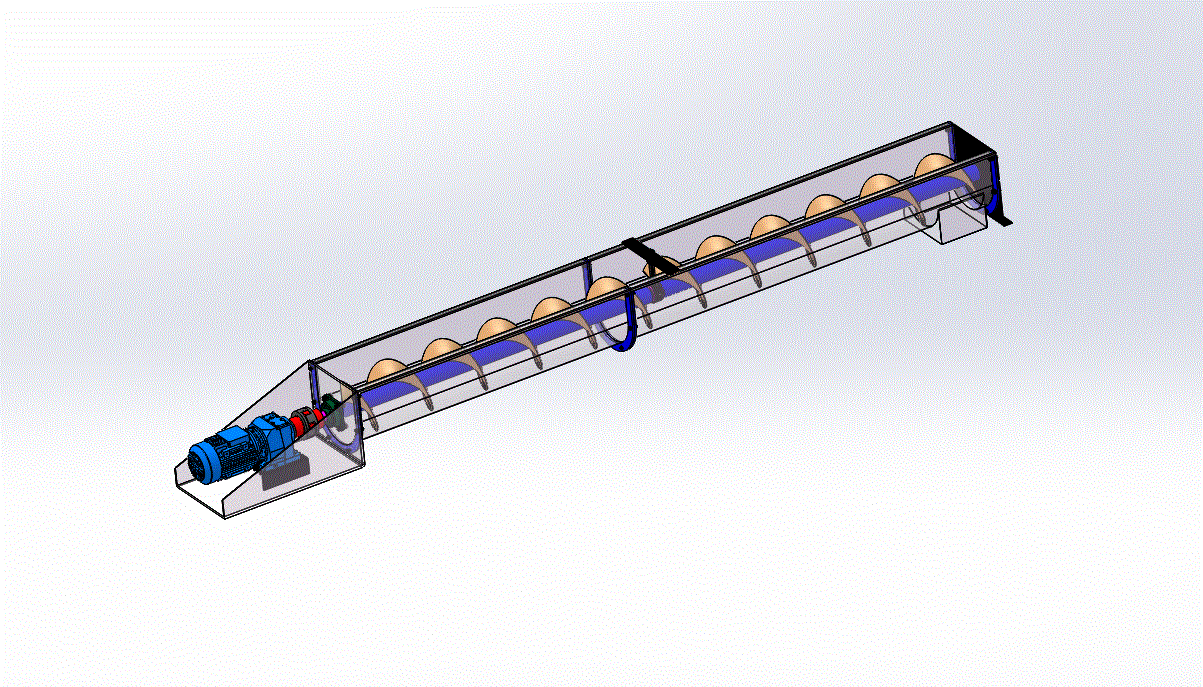

Solidworks三维图一套

摘要

螺旋运输机是一种连续的物料运输机机械，通过电动机作为动力源带动螺旋轴转动进而带动螺旋叶片的旋转，使物料槽内的物料沿物料槽做轴向的移动，因为物料的自身重力，排出卸料口。

随着现代运输物料的种类增多，运输成本也在逐渐的增加，合理的设计选择螺旋运输机也变得至关重要，首先要了解螺旋运输机的工作原理；其次根据要运输物料的种类、运输要求、工作环境等选择要设计的螺旋运输机。此次要运输的物料时干燥的煤粉，根据运输量和运输距离计算输出功率，接下来根据功率选型减速机、电动机来解决当前的问题。

关键词螺旋运输机；螺旋轴；物料

摘要I

Abstract II

1绪论1

1.1螺旋运输机的简介1

1.2螺旋运输机的发展史1

1.3螺旋运输机的现状和发展前景2

2螺旋运输机的结构及工作原理3

2.1螺旋运输机的基本结构3

2.2螺旋运输机的工作原理3

2.3螺旋运输机的类型3

2.3.1水平螺旋运输机3

2.3.2倾斜螺旋运输机4

2.3.3垂直螺旋运输机4

3结构方案与参数选用5

3.1设计条件5

3.2螺旋运输机的选型5

3.2.1螺旋体5

3.2.2螺距8

3.2.3螺旋体的轴径8

3.2.4螺旋体的转速11

3.2.5计算功率11

3.2.6螺旋体布置方式13

4螺旋运输机驱动装置16

4.1电动机的选择16

4.2减速机的选择17

4.3轴承的选择19

4.3.1头尾部轴承的选择19

4.3.2中间悬挂轴承的选择22

4.4键的选择和校核23

5螺旋运输机的安装调试和使用维护25

5.1螺旋运输机的安装调试25

5.1.1螺旋运输机的安装条件25

5.1.2螺旋运输机调整25

5.2螺旋运输机的使用维护26

6螺旋运输机的三维立体式图28

6.1螺旋运输机三维图28

结论31

致谢32

参考文献33
