作品包括:
Word版说明书1份,共23页,约7800字
任务书一份
开题报告一份
外文翻译一份

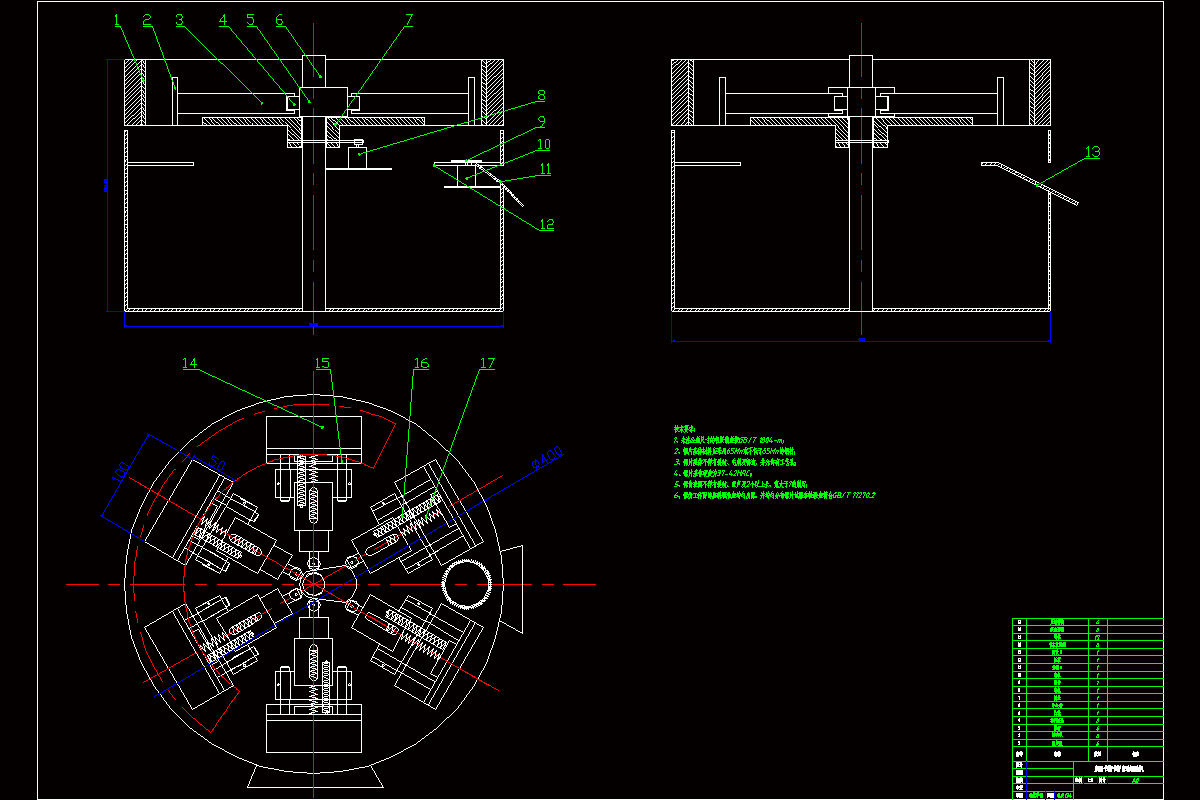

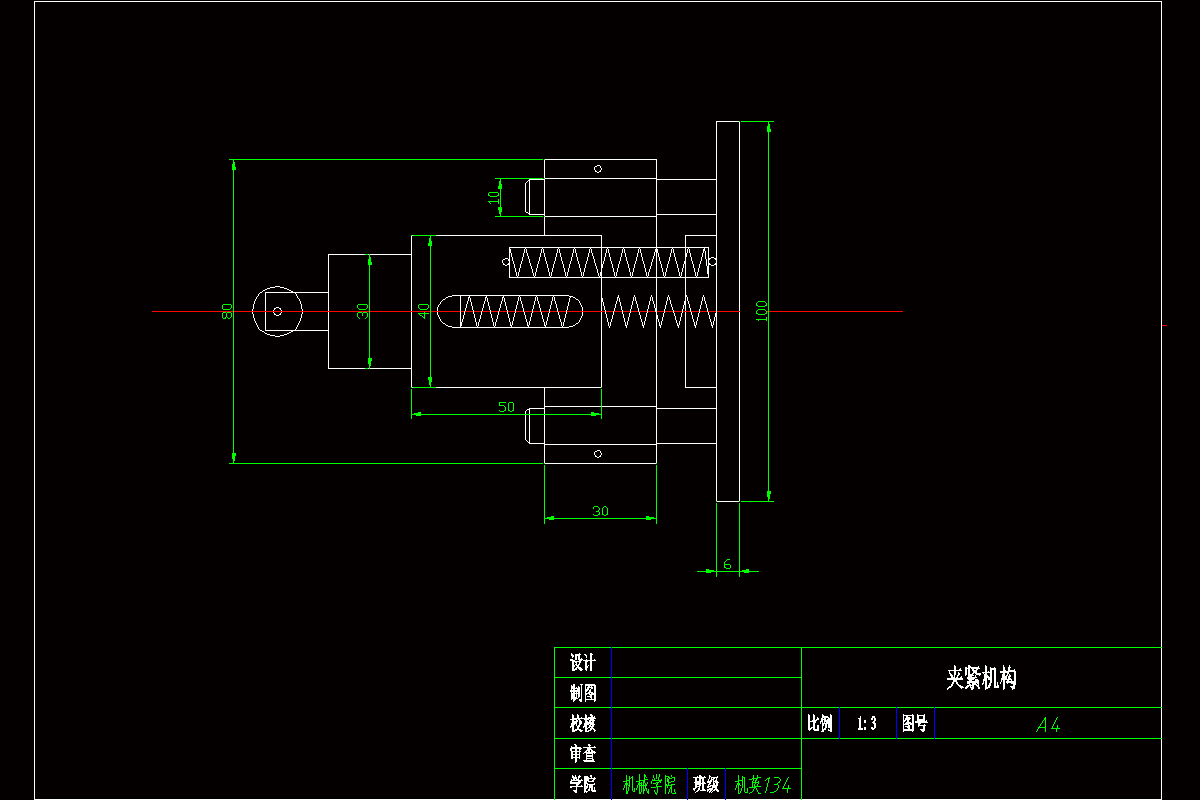

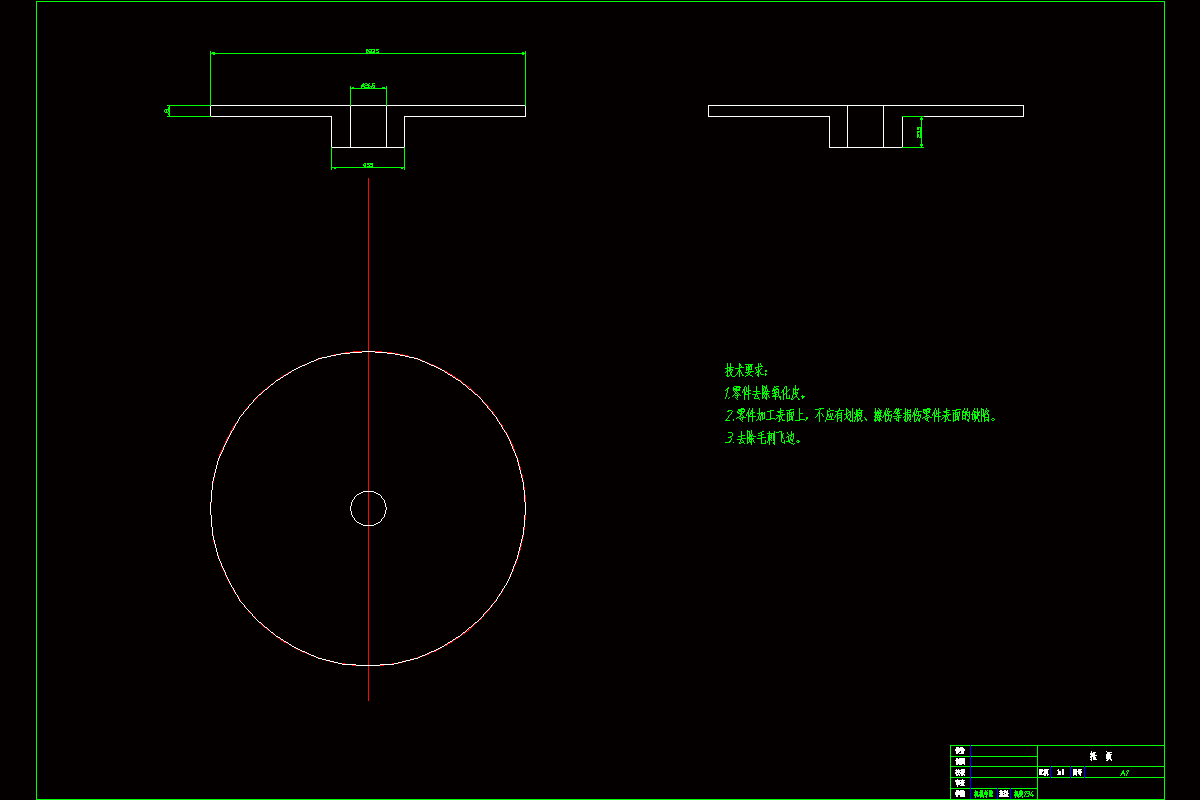

CAD版本图纸,共4张

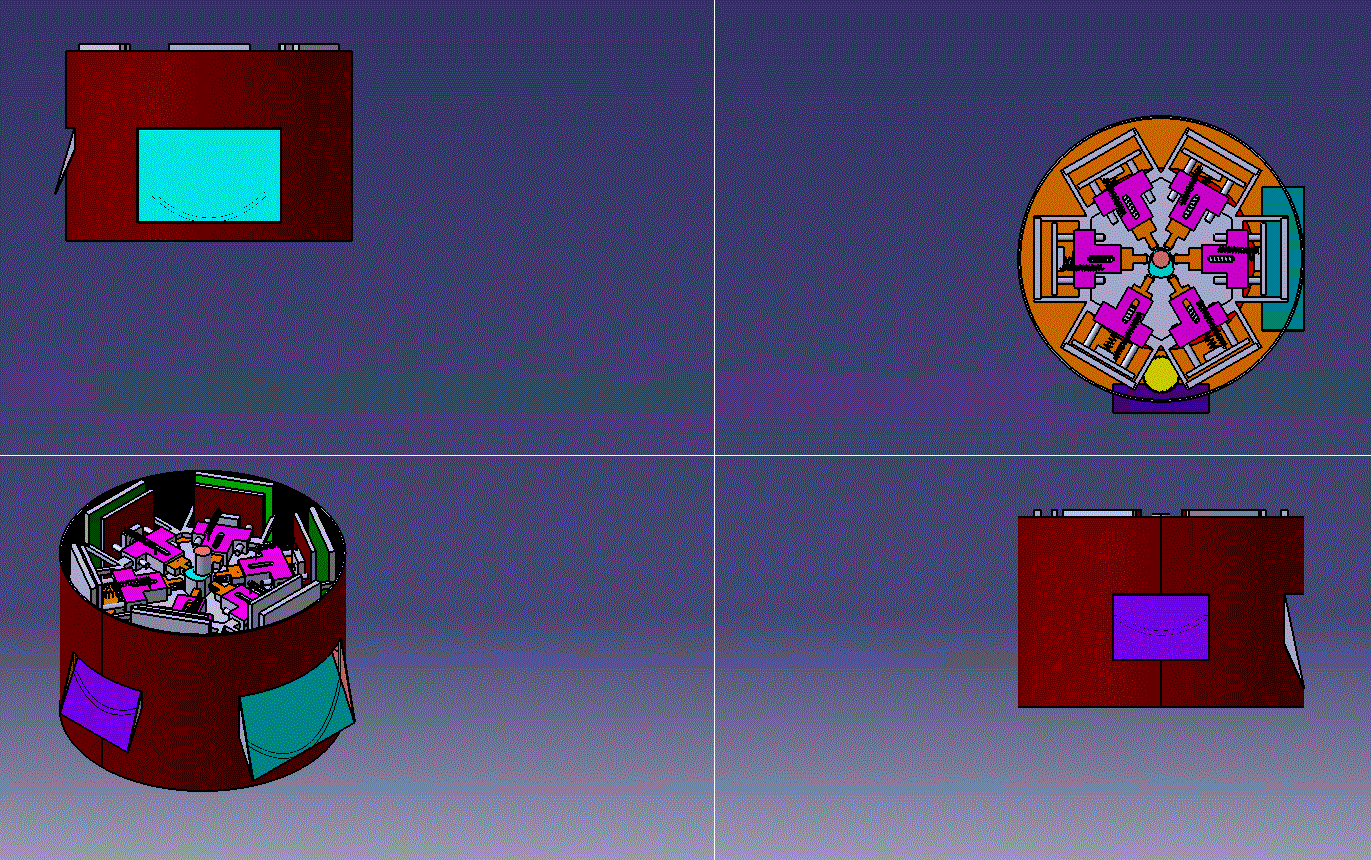

Catia三维图一套
摘要
本设计涉及一种切割装置,尤其涉及废纸回收设备中的一种切纸机。由于我国废纸回收质量远低与发达国家的水平,因此我国废纸回收率仅达到37.19% ,仍低于47.17%的世界平均水平和发达国家70%左右的水平。废纸中的杂质特别是书刊装订处的胶粘物、金属物,不但对产品内在质量、外观质量有决定性影响,而且给生产过程造成无穷的后患。
为提高回收废纸的质量,对书刊装订处的胶粘物、金属物进行处理,本次主要针对书背处的书胶进行切割的设计。切纸机主要由支撑台架、传动机构、夹紧传动机构、切割系统组成。传动机构采取圆盘转动带动书本转动,夹紧机构用了六个夹紧模块进行夹紧,切割系统使用了锯齿进行切割,效率快。
通过此次设计,我们成功的设计出了书本切胶机,大大提高了废纸回收厂的工作效率,解放了更多的劳动力,对社会发展有重要意义。
关键词:切纸机;废纸回收;书胶;夹紧;切割;
目录
摘要I
ABSTRACT II
1绪论1
1.1本设计的研究意义1
1.2目前国内外状况1
1.3本主要完成内容2
2总体方案的设计及选定3
2.1方案一3
2.2方案二6
2.3最终方案的确定8
3机构主要部分的计算9
3.1夹紧力的计算9
3.2电机、转盘转速、切割效率的计算12
4机构主要部分的设计原理13
4.1夹紧设计的原理13
4.2切胶装置的设计14
4.3凸轮的设计15
5总结与展望19
参考文献20
致谢21
附录22
附件1:外文资料翻译译文22
附件2:外文原文26
