JJ7340-柴油发动机曲柄专用铣床液压系统设计 下载积分：50　资料编号： JJ7340

作品包括:

Word版说明书1份，共36页，约13000字

任务书一份

开题报告一份

外文翻译一份

CAD版本图纸，共4张

摘要

本设计的主要内容为柴油发动机曲柄专用铣床液压系统的设计，柴油发动机曲柄专用铣床是组合机床的一种，用于柴油发动曲柄的端面铣削加工，其工作台的进给，工件的装夹定位等离不开液压系统。

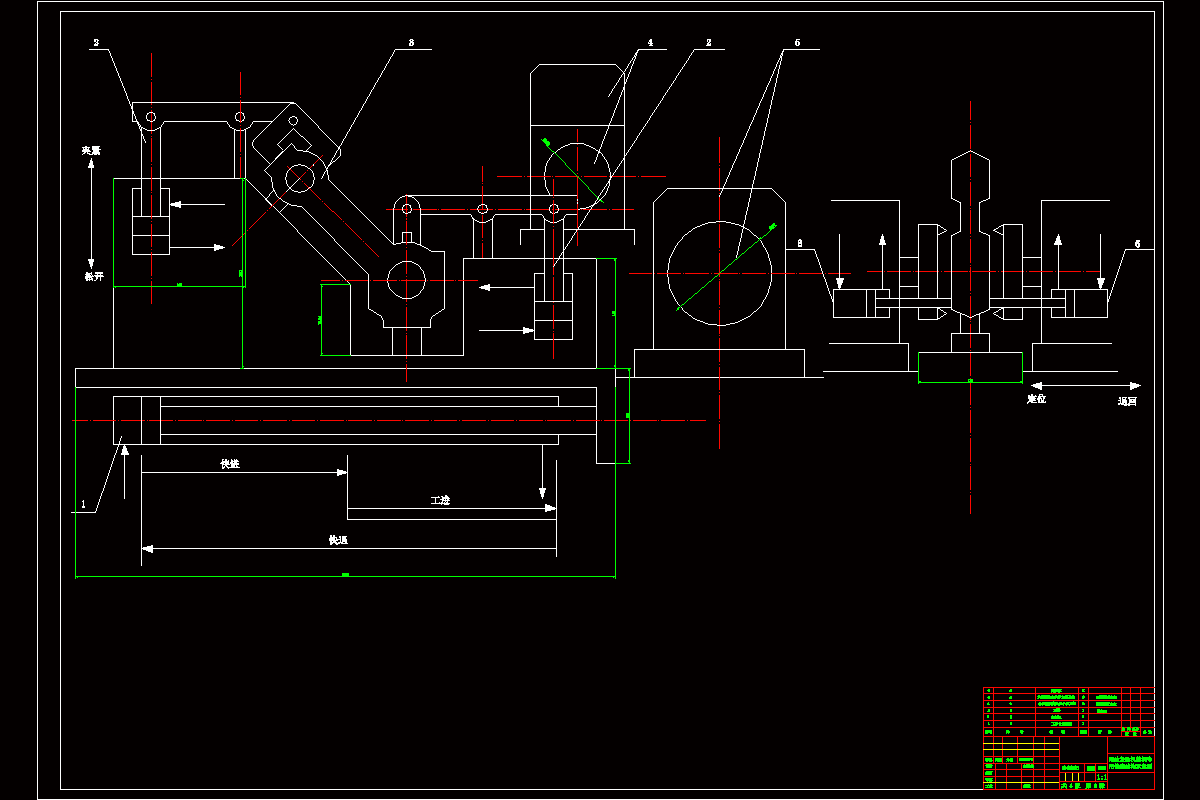

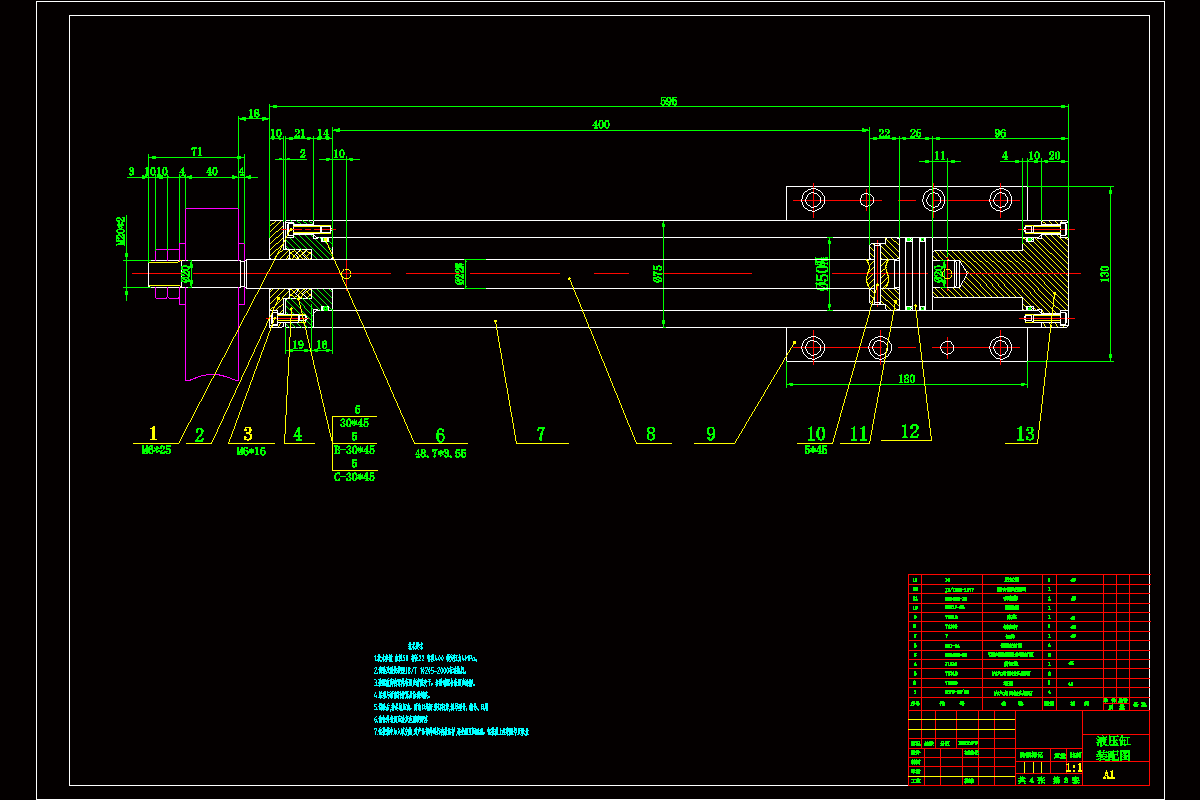

本设计在前期先通过查找阅读关于各类组合机床的液压传动系统方面的文献，寻找柴油发动机曲柄专用铣床与其他组合机床的液压系统的共性。之后就所给的具体参数和总体布置图进行总体液压系统的设计，包括工作台的进给部分，工件的定位夹紧部分的液压系统的设计计算，本设计包括液压缸的参数设计，液压泵以及各类液压元件的选择，各个液压回路方案的分析以及液压系统原理图的合成及绘制，泵站及液压缸装配图的绘制，最后进行液压系统的相关验算，确保所设计的系统达到预期的要求。

关键词：组合机床；柴油发动机曲柄专用铣床；液压系统；液压回路
