作品包括:
Word版说明书1份,共36页,约15000字
任务书一份
开题报告一份
外文翻译一份

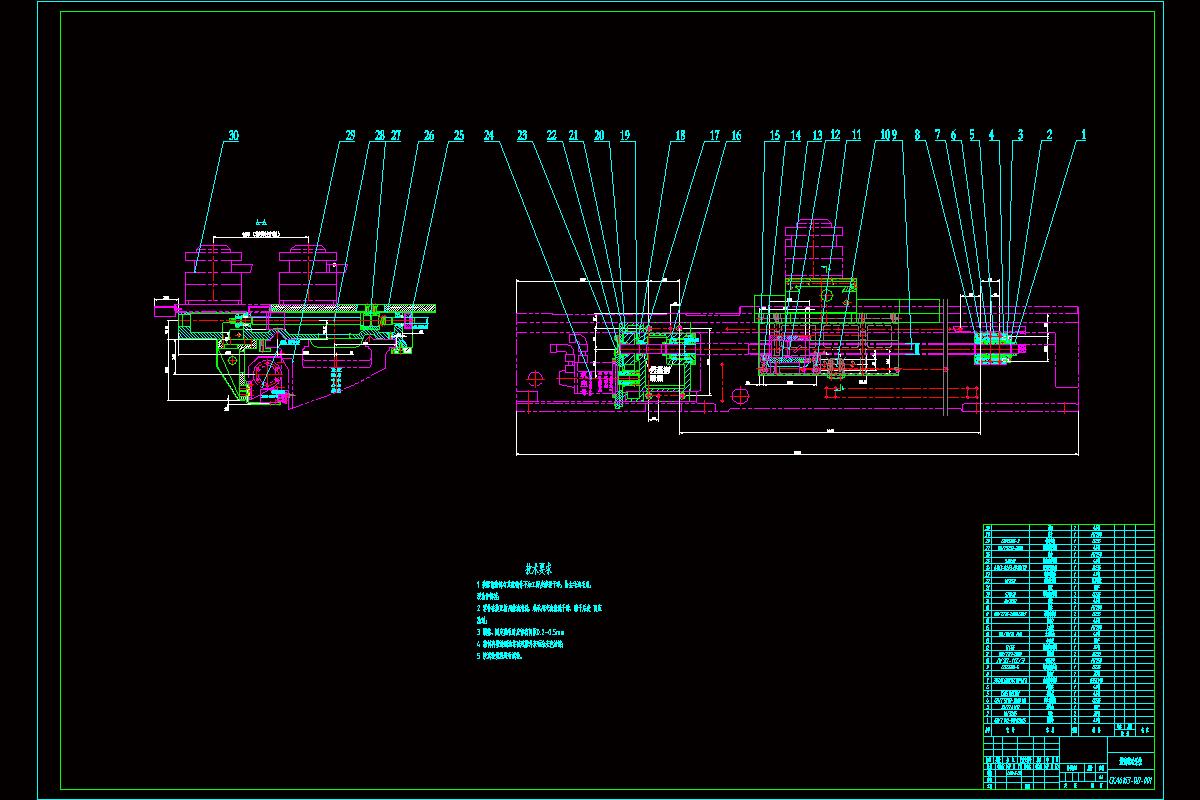

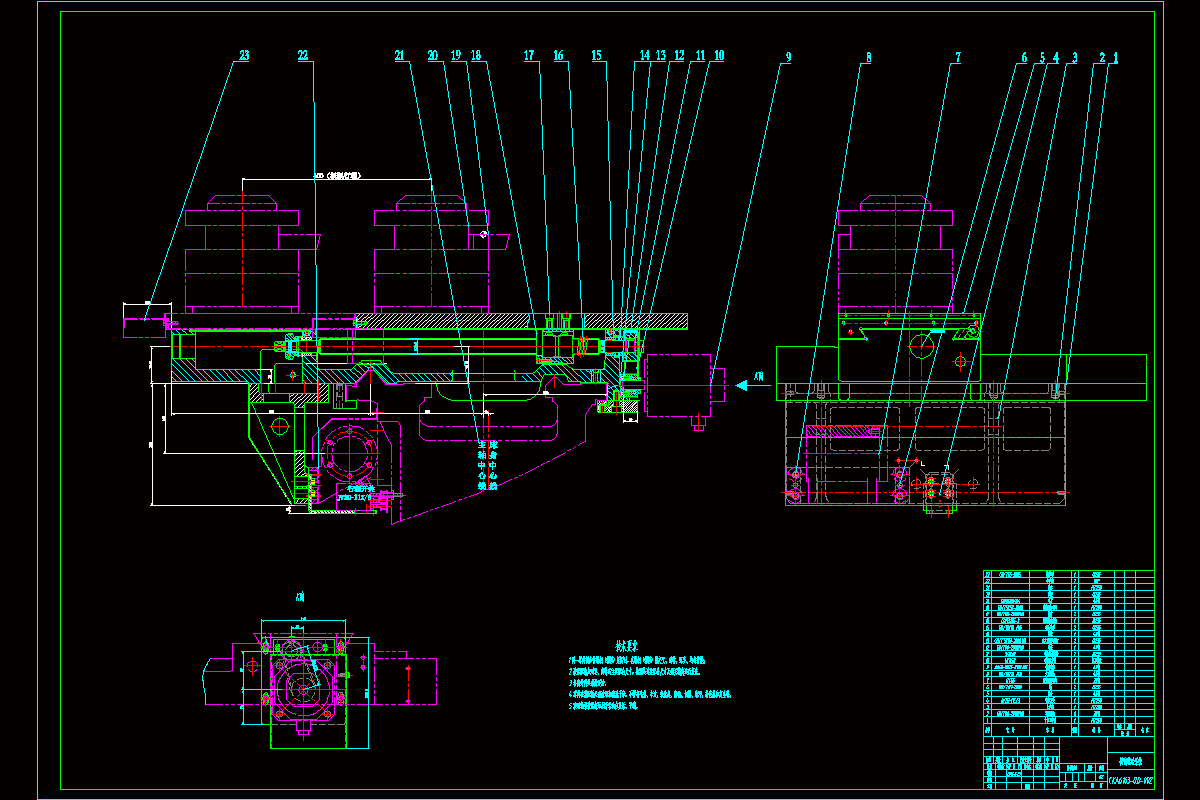

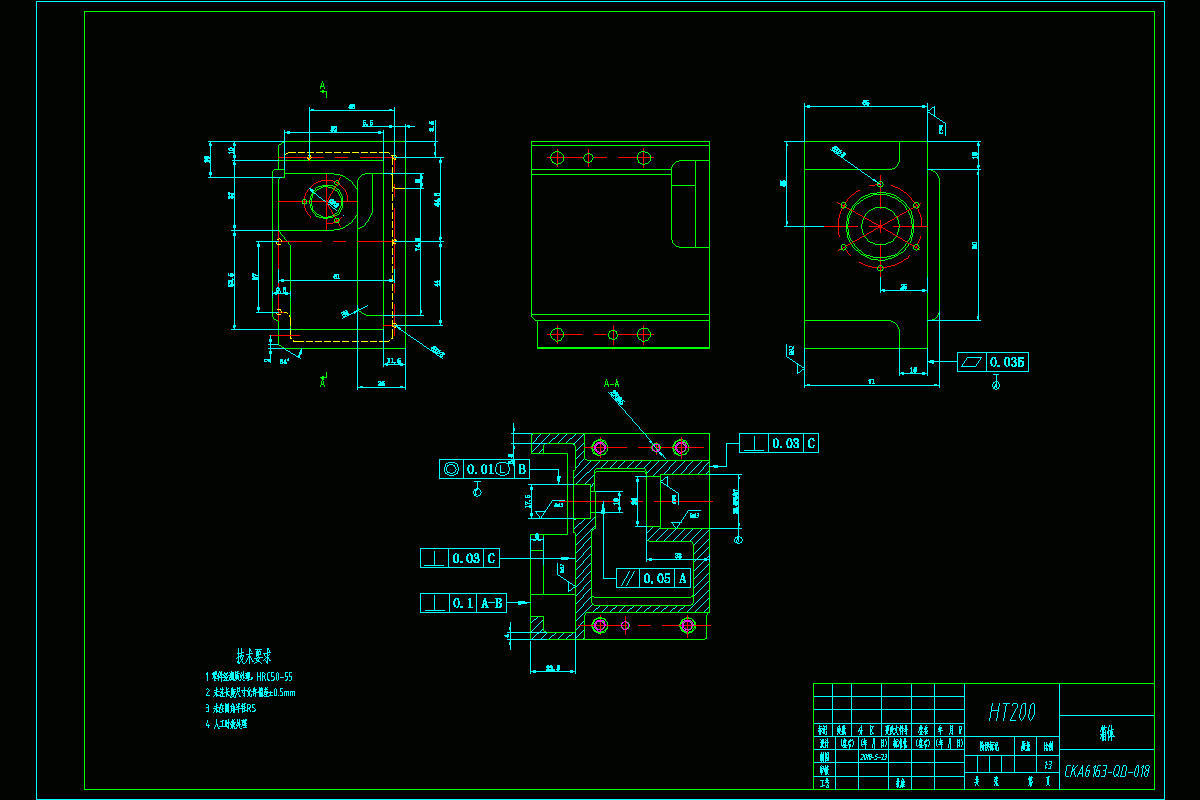

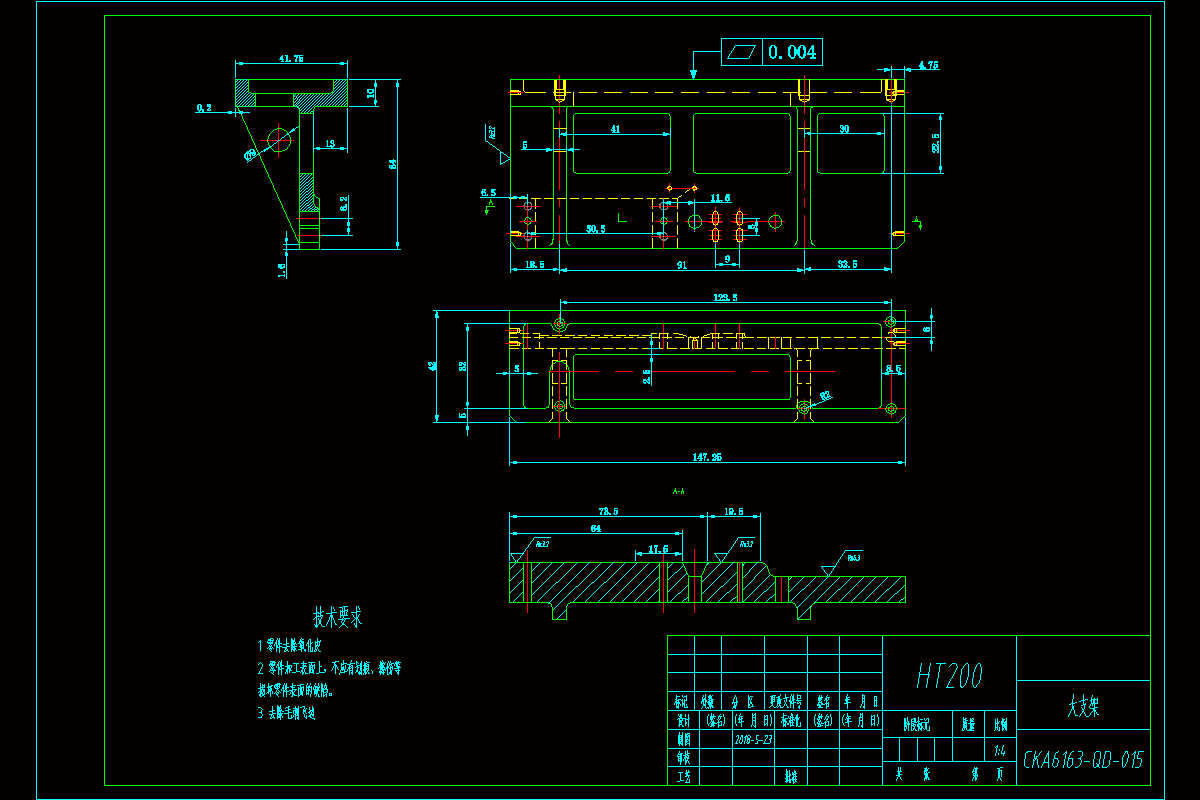

CAD版本图纸,共5张

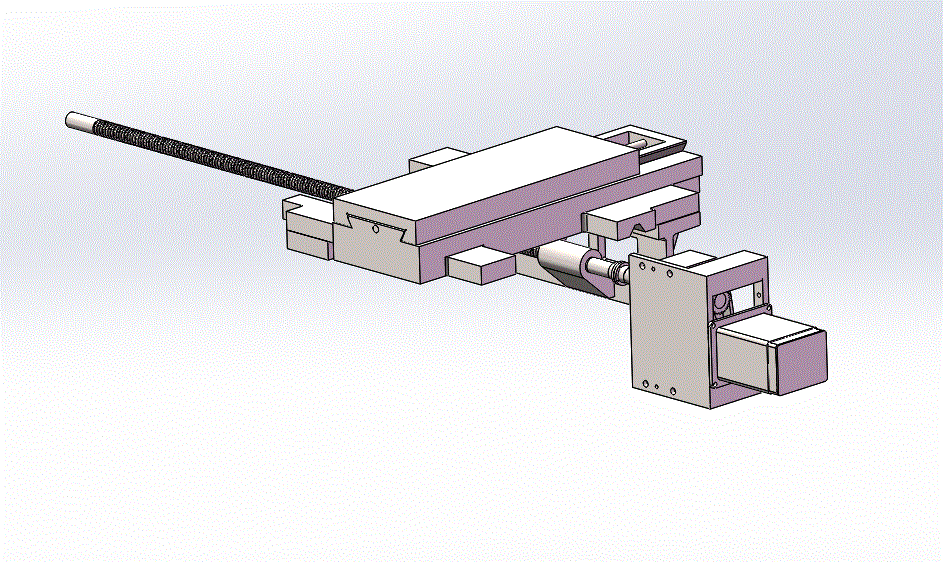

Solidworks三维图一套
仿真动画视频一份
摘要
驱动系统是数控车床中数控装置与机械本体之间的连接环节,起着“承上启下”作用,驱动系统的好坏将直接影响数控车床整体的加工精度和可靠性。所以设计一个性价比高的驱动系统对提高加工精度和经济效益有着重要的实际意义。
本文以大连机床集团的CKA6163型数控车床为基础,针对其驱动系统进行一系列设计。本文采用理论结合实践的研究方法,首先对驱动系统的整体结构进行了设计,然后重点对驱动系统的滚珠丝杠和机械传动部分进行了设计选型及校核计算,对驱动系统的执行部分及其余零部件进行了详细的选型说明。最终本文运用CAD和Solidworks软件对驱动系统进行了二维图的绘制和三维图的建模,并完成相关的设计说明书的撰写和外文文献的翻译,以此完成CKA6163型数控车床进给驱动系统的设计。
本文设计的驱动系统可以为数控车床带来更高的加工精度、定位精度及响应速度更快的动静态性能;可以为劳动人员带来更多的便捷,降低劳动强度;可以为企业带来更多的经济效益,最终不断促进数控机床行业的发展。
