P782-乘用车雨刮器结构设计【含Catia三维图】 下载积分：50　资料编号： P782

作品包括:

Word版说明书1份，共34页，约9300字

任务书一份

开题报告一份

文献综述一份

外文翻译一份

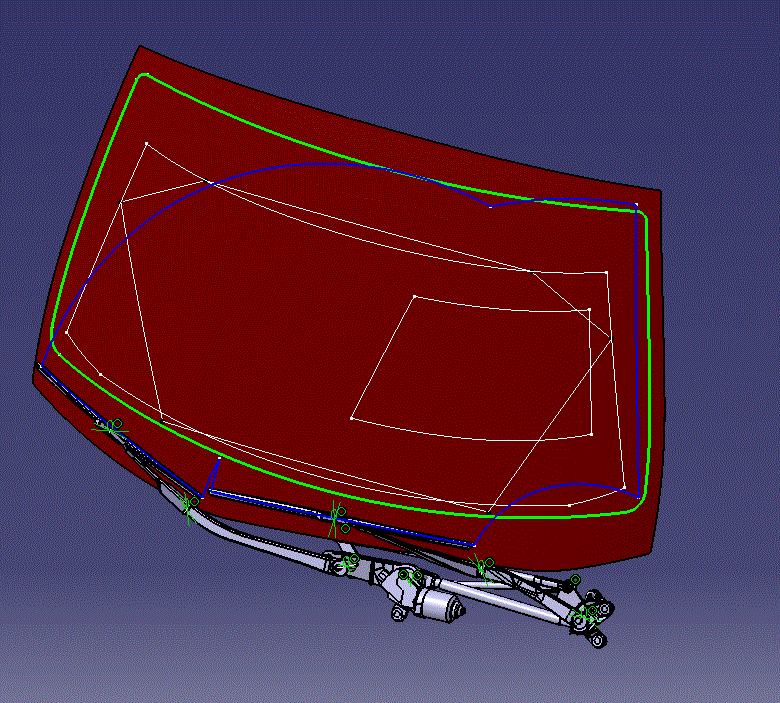

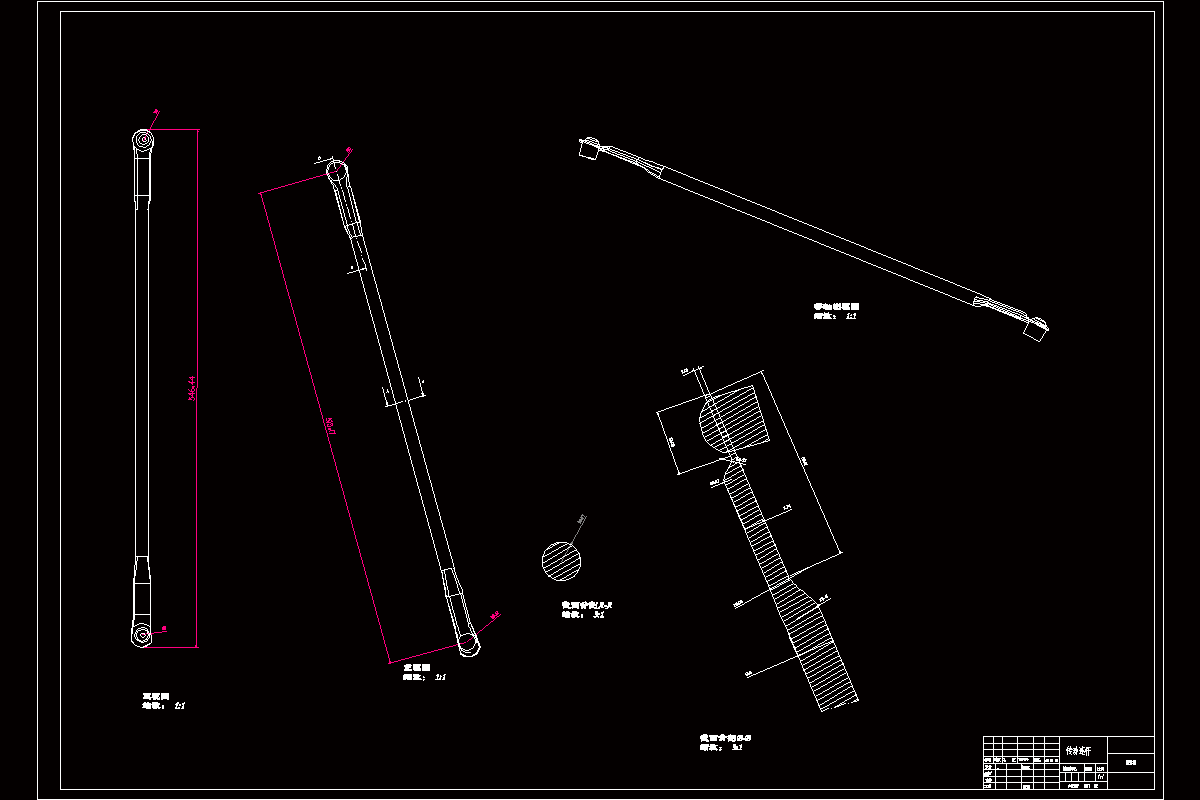

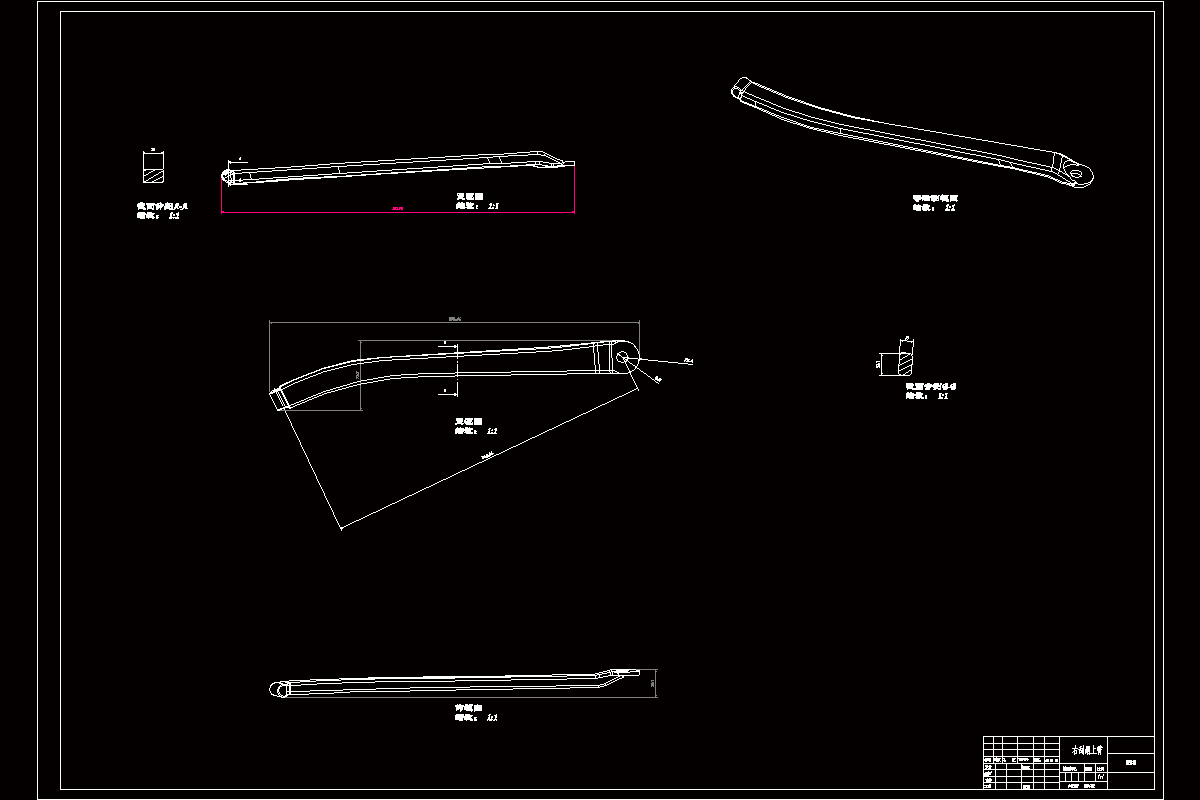

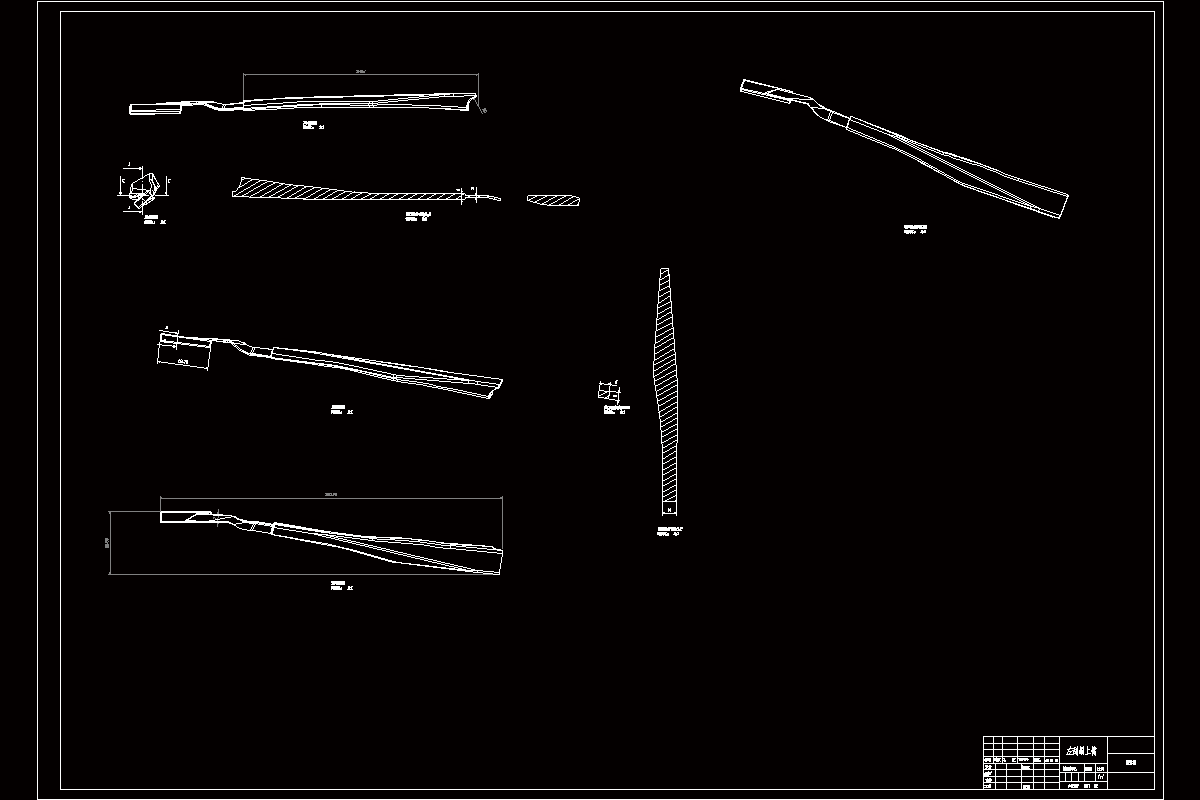

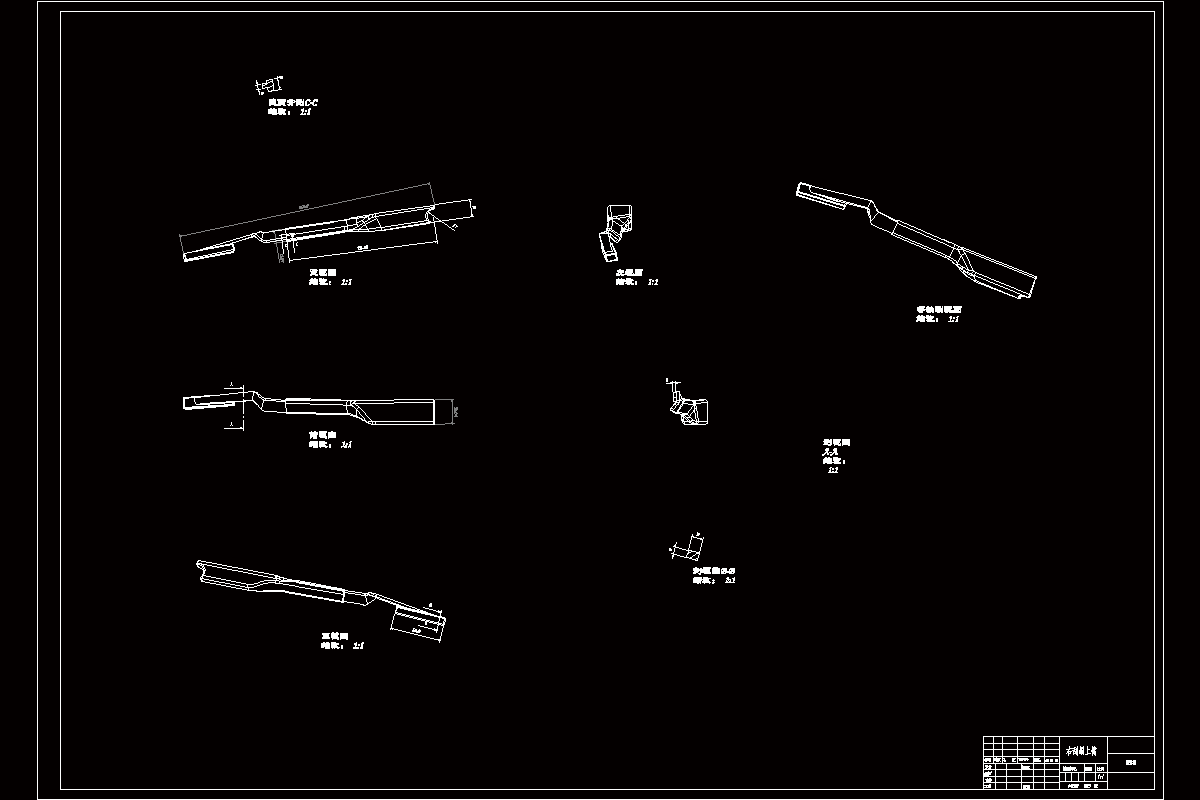

CAD版本图纸，共8张

Catia三维图一套

摘要

雨刮器作为现代汽车上不可或缺的一部分，虽然结构小，但在汽车安全驾驶方面却起着及其重要的作用。雨刮器的主要功能主要是将前后挡风玻璃上的雨水、污泥刮刷干净，擦亮汽车的挡风玻璃，使乘用车司机获得的视野更加清晰，保障司机安全行驶，所以驾驶员的驾驶安全性与雨刮器的挂刷效果好坏有着直接的联系。为此，国标中对汽车雨刮器的工作性能制定了严格的标准，本文的工作正是基于此，对雨刮器的结构进行了设计。

首先，通过分析和计算确定A、B区域。然后分析雨刮器机械原理，通过计算确定雨刮器的布置和杆长的参数，对雨刮器进行参数的确定以及雨刮器输出轴位置的确定。最后调整雨刮结构和位置使得雨刮器的刮刷面积尽可能的大，通过改变结构使雨刮的刮刷效果得到改善。此次设计要求对乘用车的雨刮器的零部件的尺寸进行设计，确定雨刮器结构的尺寸和参数。再利用catia建立雨刮器的三维模型及其仿真运动，观察仿真运动，根据需要绘制结果图像，运用仿真结果，分析雨刮器的运动曲线。最后根据仿真运动中的不足进行优化设计，争取增加雨刮器的挂刷区域，为生产实际提供理论参考，力使消除死角，增加干净度，让司机不用为在恶劣天气情况下看不清前方的情况而产生烦恼，降低因雨刮引起的交通事故，保障行车安全提高幸福感。

目    录

摘  要 I

Abstract II

1.1选题背景 1

1.2研究价值 1

1.3目前研究现状 1

2雨刮器概述 3

2.1 雨刮器总成 3

2.2 工作原理 3

2.3 雨刮器的类型 4

2.3.1 按刮扫的方式分类： 4

2.4 国家标准的相关术语的定义 5

2.4.1三维的坐标系 5

2.4.2 座椅靠的背角和V点的确定 5

2.4.3  相关术语的定义 6

2.5 国家标准的性能要求 6

3雨刮结构设计 8

3.1  A、B区域的确定和计算 8

3.1.1  A区域的确定和计算 8

3.1.2  B区域的确定方法和计算 8

3.2 雨刮机械原理的分析 10

3.2.1雨刮器型式选取 10

3.2.2机构的原理的分析 10

3.3雨刮器总布置和杆长参数的设计 10

3.3.1 雨刮片相关的参数 10

3.3.2 确定机构的相关的参数 11

3.3.3 副雨刮的机构的确定 12

3.3.4 曲柄摇杆机构的杆长和摇杆摆角的关系的验证 12

3.4雨刮输出轴的位置的确定 13

4雨刮系统的零部件建模和总成装配 14

4.1 CATIA软件的基本情况介绍 14

4.2 雨刮器各零件的三维实体建模 15

4.3 雨刮器总成装配 19

5雨刮器系统的DMU运动仿真和相关的设计校核 21

5.1 确定雨刮片的往复运动的轨迹 21

5.1.1 DMU仿真介绍 21

5.1.2 雨刮器系统的运动仿真创建 21

5.1.3 雨刮器参数的相关校核 24

5.2 DMU(运动仿真)的意义 26

6总结 26

参考文献 28

致谢 29
