JJ7363-y7063齿轮磨床分度机构设计 下载积分：50　资料编号： JJ7363

作品包括:

Word版说明书1份，共33页，约15000字

任务书一份

开题报告一份

文献综述一份

外文翻译一份

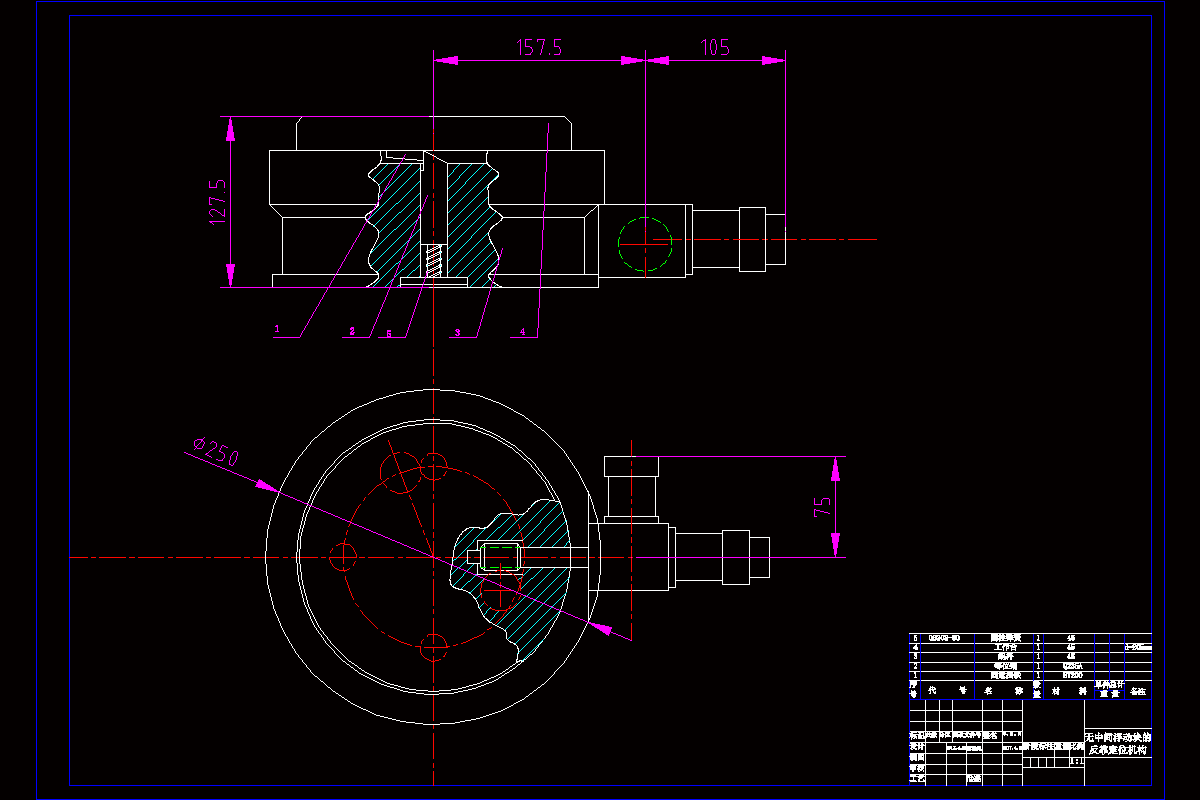

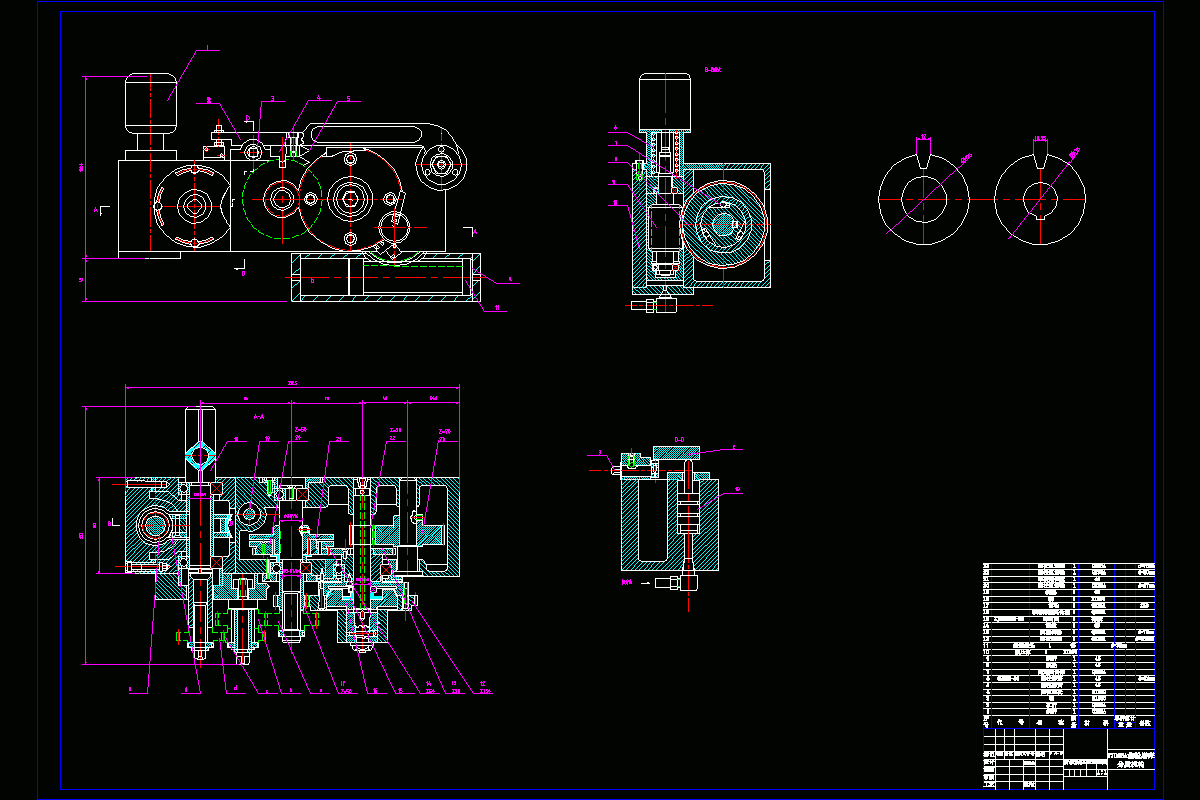

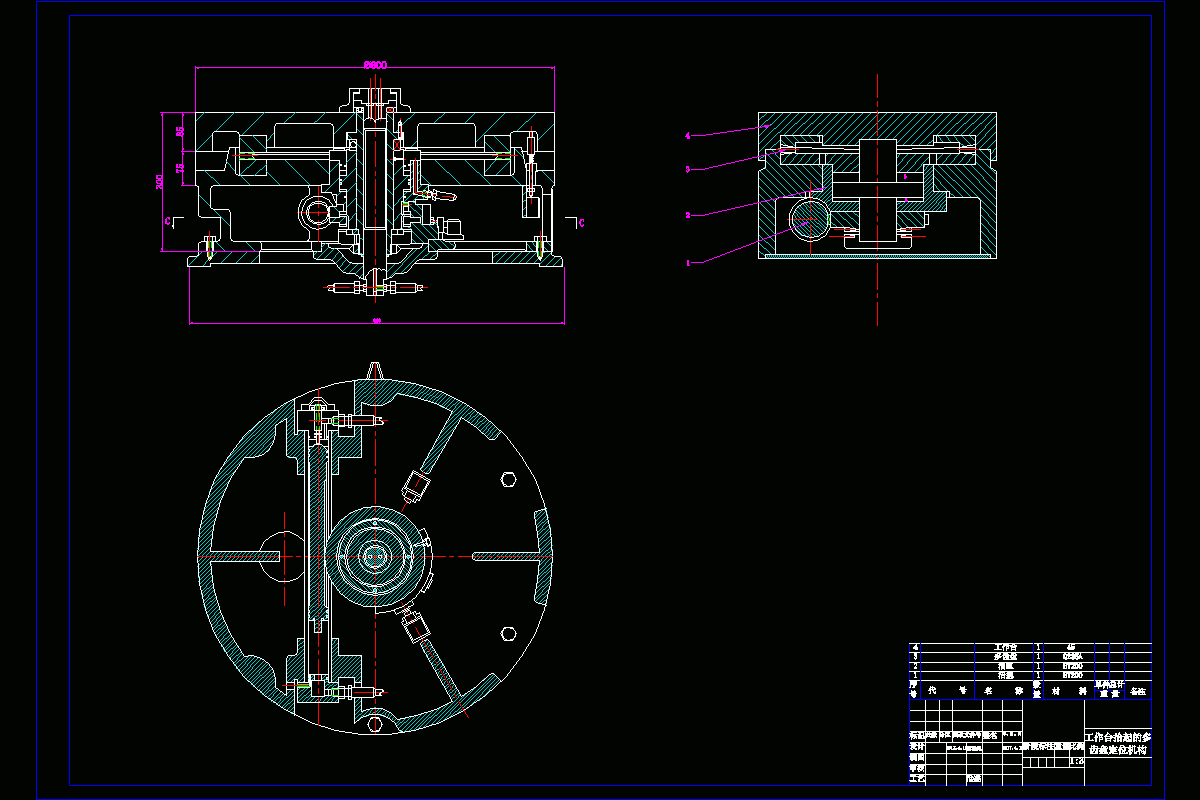

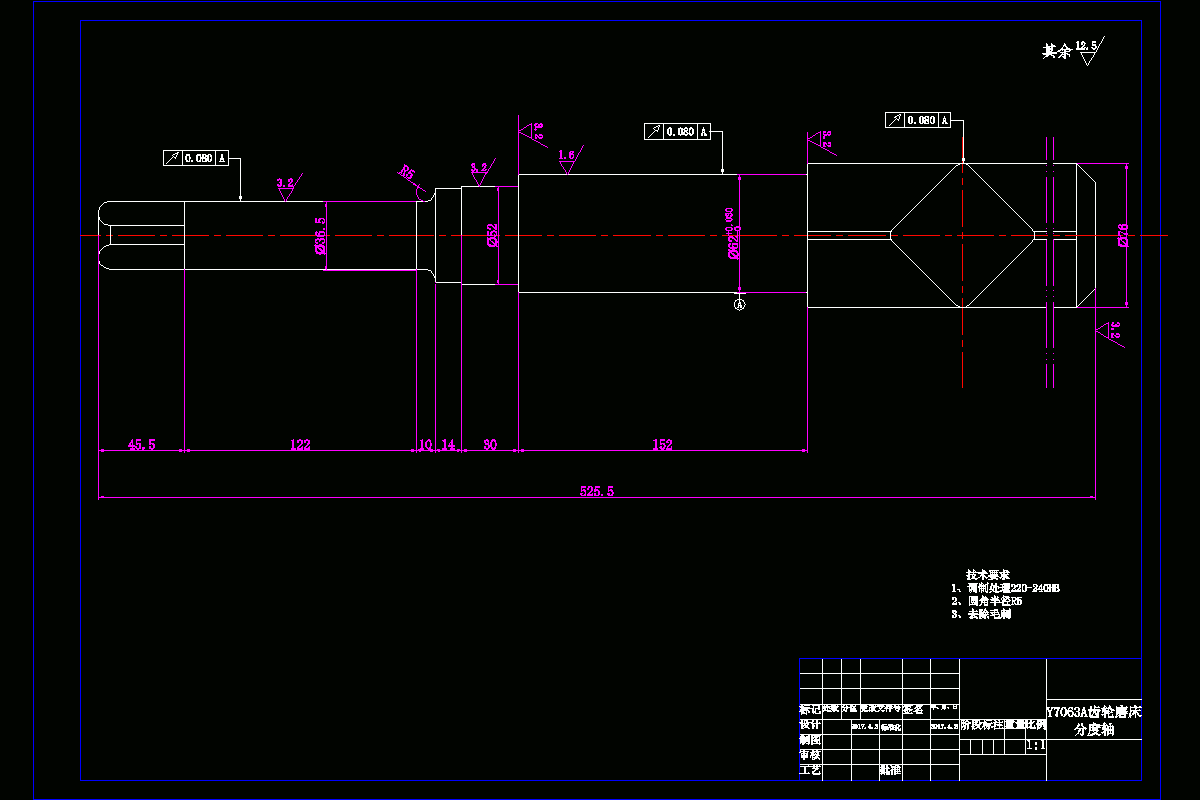

CAD版本图纸，共6张

摘要

随着科学技术的不断发展和产品市场竞争的加强，齿轮加工的精度要求越来越高。而齿轮的加工中使用齿轮磨床对齿轮进行范成法加工是最主要的齿轮加工方式。在使用齿轮磨床加工的时候，定位分度装置的精度，直接影响到齿轮加工的精度。所以定位分度机构可以对工件进行精加工，在现代工业中必不可少。

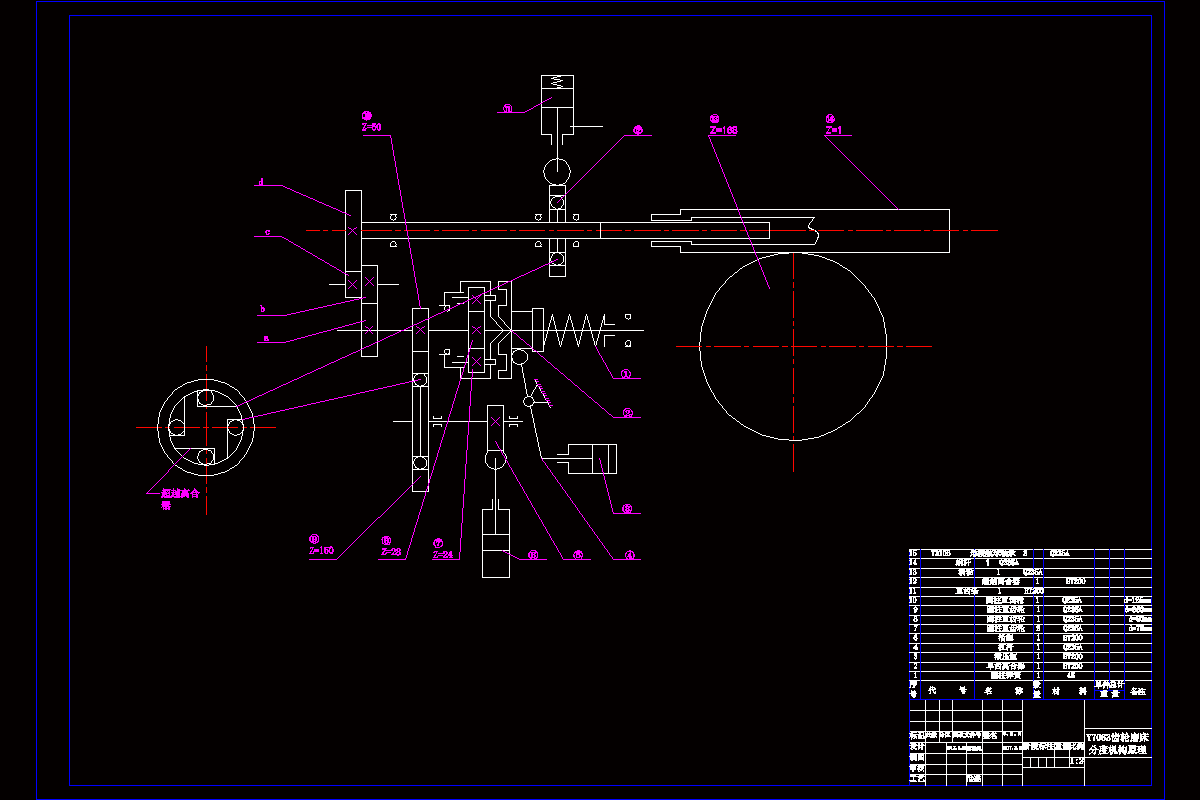

本次设计任务是设计一款实用的齿轮磨床分度定位机构，选用了典型的双砂轮磨齿机Y7063系列磨齿机为例设计齿轮磨床分度定位机构。本文主要讲述通过查阅资料了解Y7063系列齿轮磨床的参数和加工方法，进而对其分度定位机构的结构进行设计并绘制图纸，明确其工作原理，画出原理图和装配图。然后通过查阅资料、复习相关教材，掌握相关知识，对其中的主要分度定位零件进行强度刚度计算并确定尺寸，分别设计以及选用了齿轮、轴承和主轴，并且对这些零件进行强度校核。此外还通过分析比较后选用了合适的电机和液压泵作为该装置的动力源。然后将这些零件组装成分度定位机构，之后分析计算定位误差，确定装置的可行性。

该装置还能够应用于其他机床和设备，对这些机床和设备的加工精度和加工效率都能够有显着的提高，在现代工业中占重要地位。
