JJ7384-机械原理课程设计-牛头刨床运动方案三位置1 下载积分：50　资料编号： JJ7384

作品包括:

Word版说明书1份，共11页

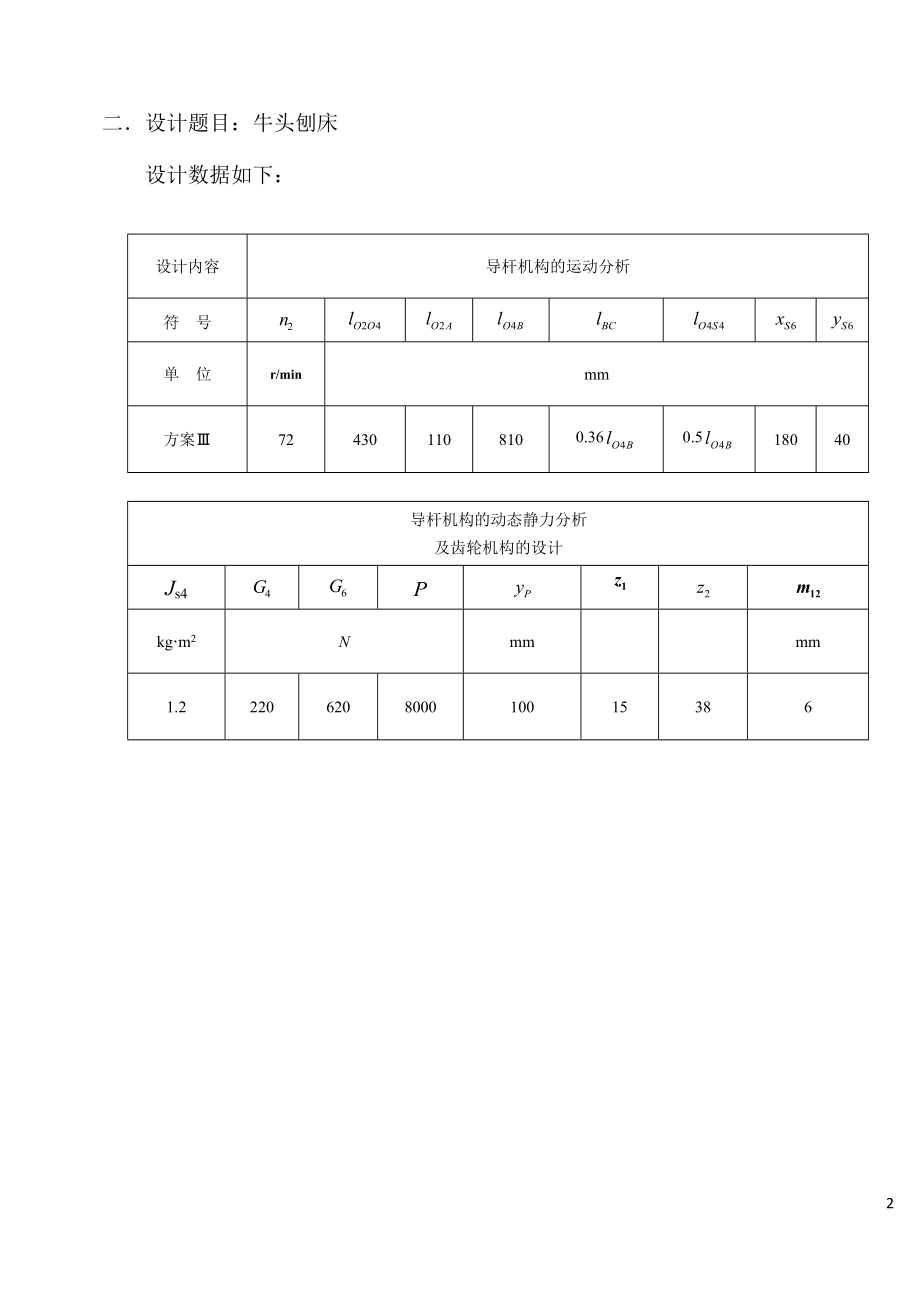

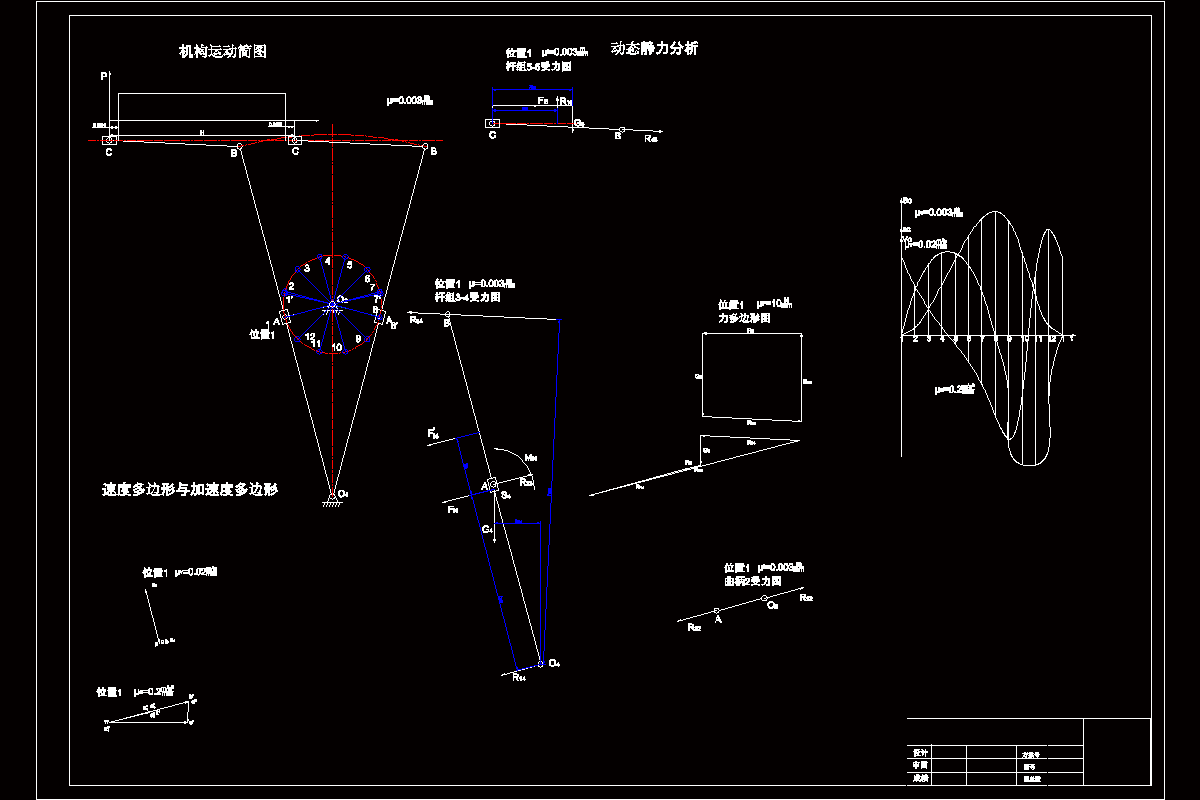

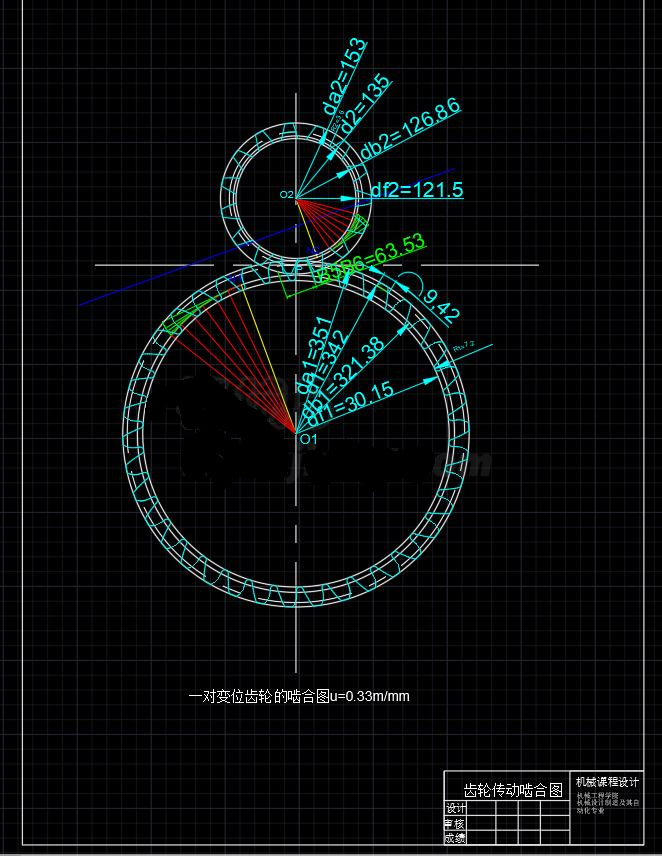

CAD版本图纸，共2张

牛头刨床是一种用于平面切削加工的机床，如图1（a）。电动机经皮带和齿轮传动，带动曲柄2和固结在其上的凸轮8。刨床工作时，由导杆机构2-3-4-5-6带动刨头6和刨刀7作往复运动。刨头右行时，刨刀进行切削，称工作行程，此时要求速度较低并且均匀，以减少电动机容量和提高切削质量；刨头左行时，刨刀不切削，称空回行程，此时要求速度较高，以提高生产率。为此刨床采用有急回作用的导杆机构。刨刀每切削完一次，利用空回行程的时间，凸轮8通过四杆机构1-9-10-11与棘轮带动螺旋机构（图中未画），使工作台连同工件作一次进给运动，以便刨刀继续切削。刨头在工作行程中，受到很大的切削阻力（在切削的前后各有一段约0.05H的空刀距离，见图1（b），而空回行程中则没有切削阻力。
