JJ7460-专用铣床主传动系统设计 下载积分：50　资料编号： JJ7460

作品包括:

Word版说明书1份，共63页

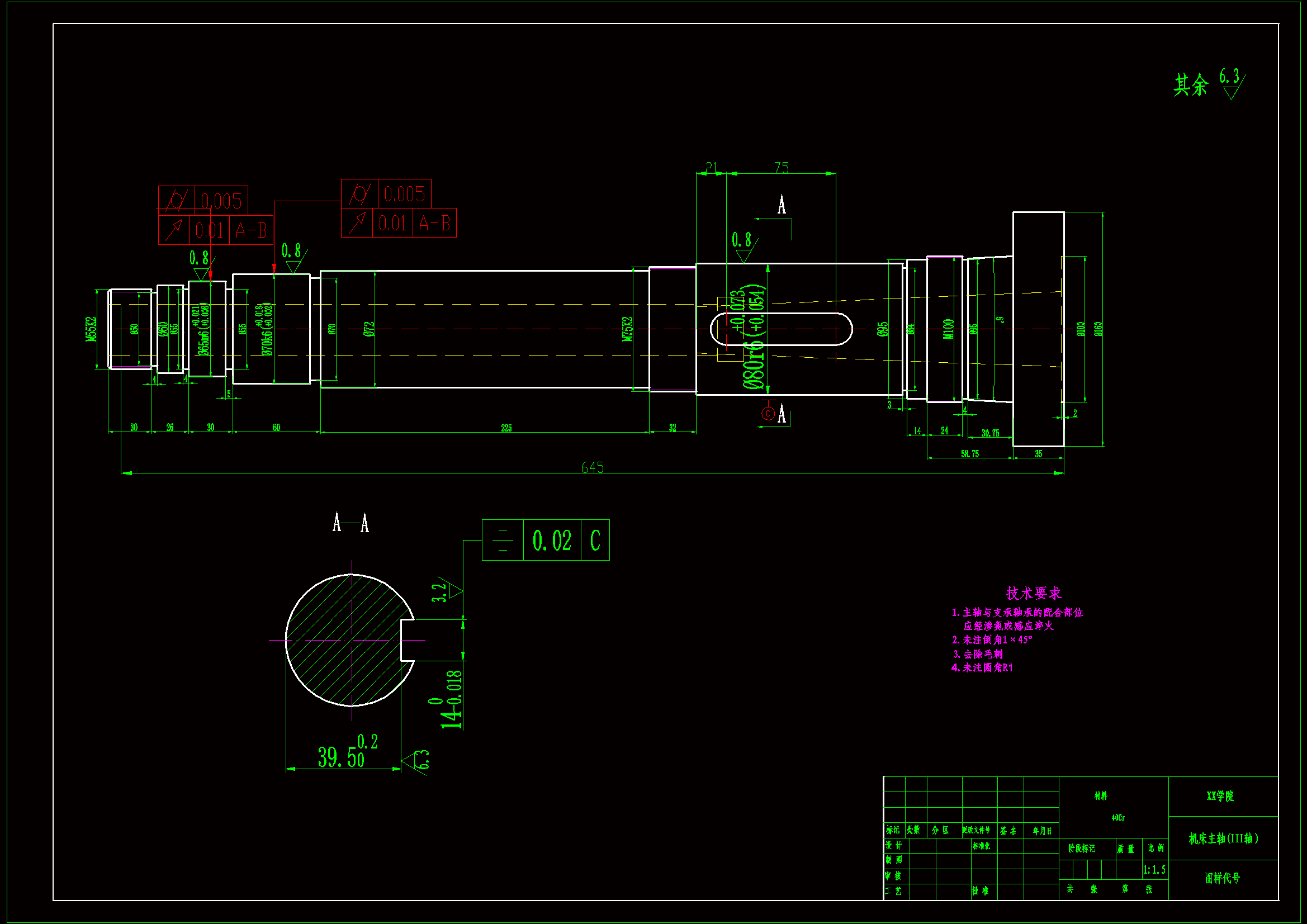

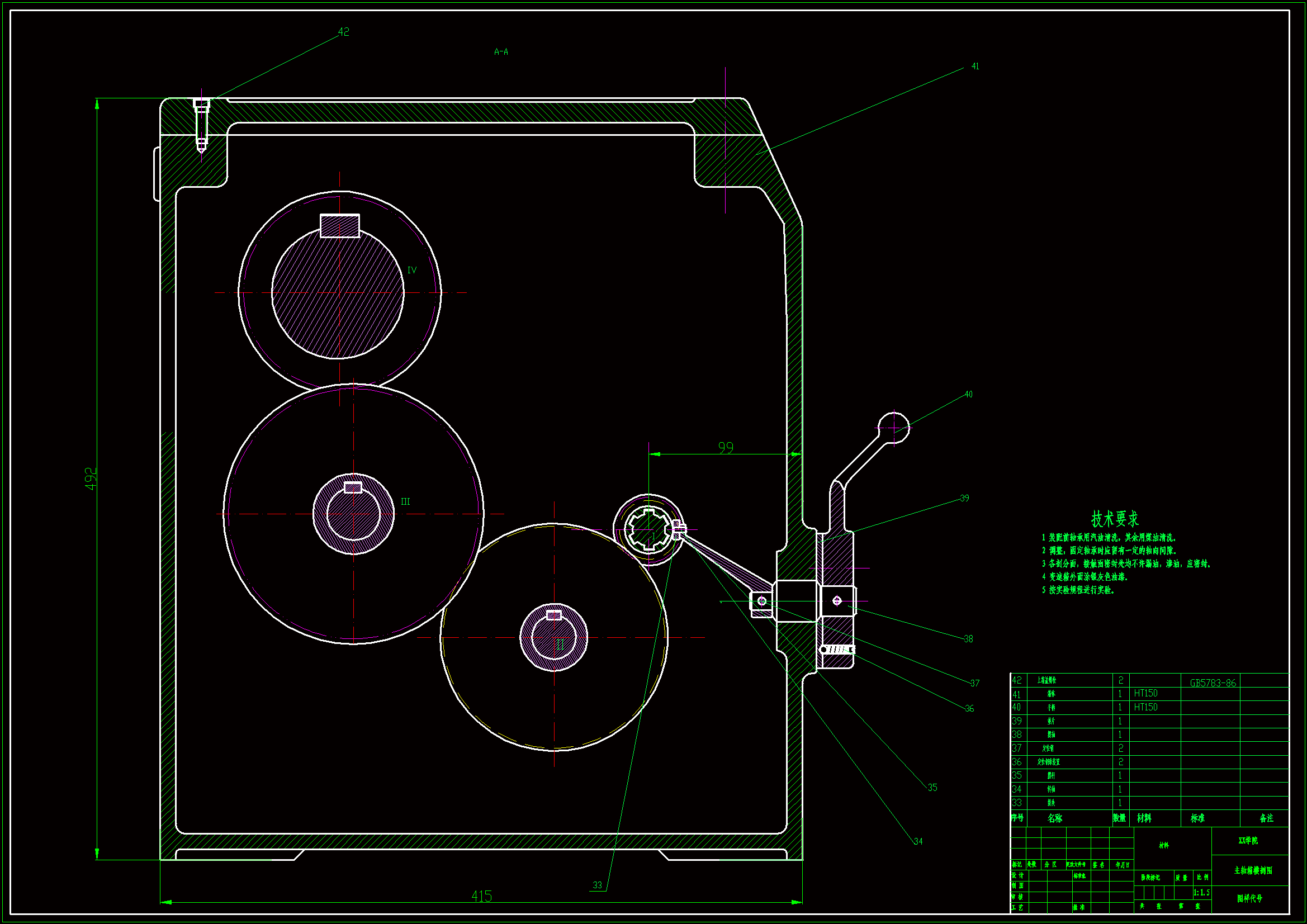

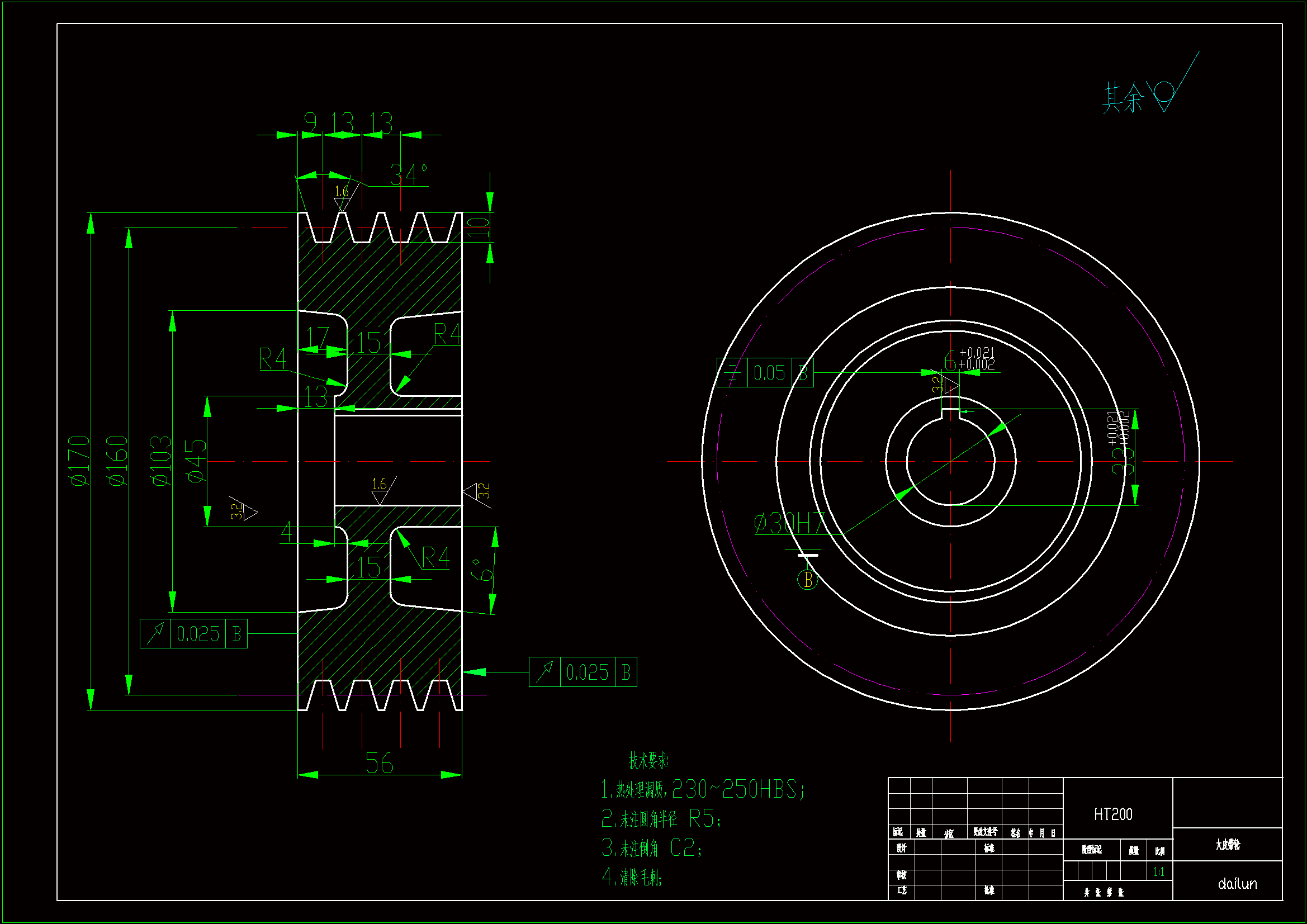

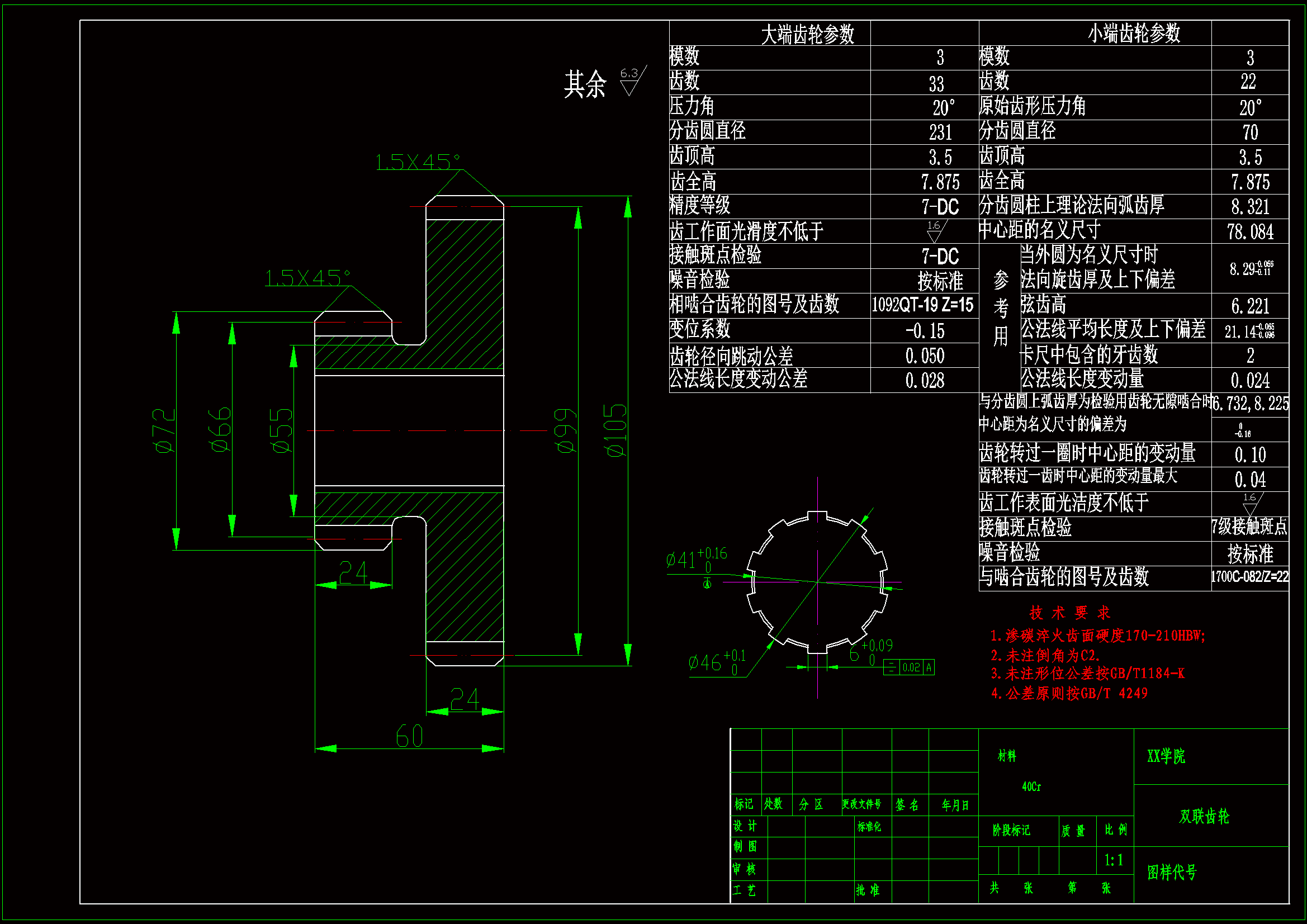

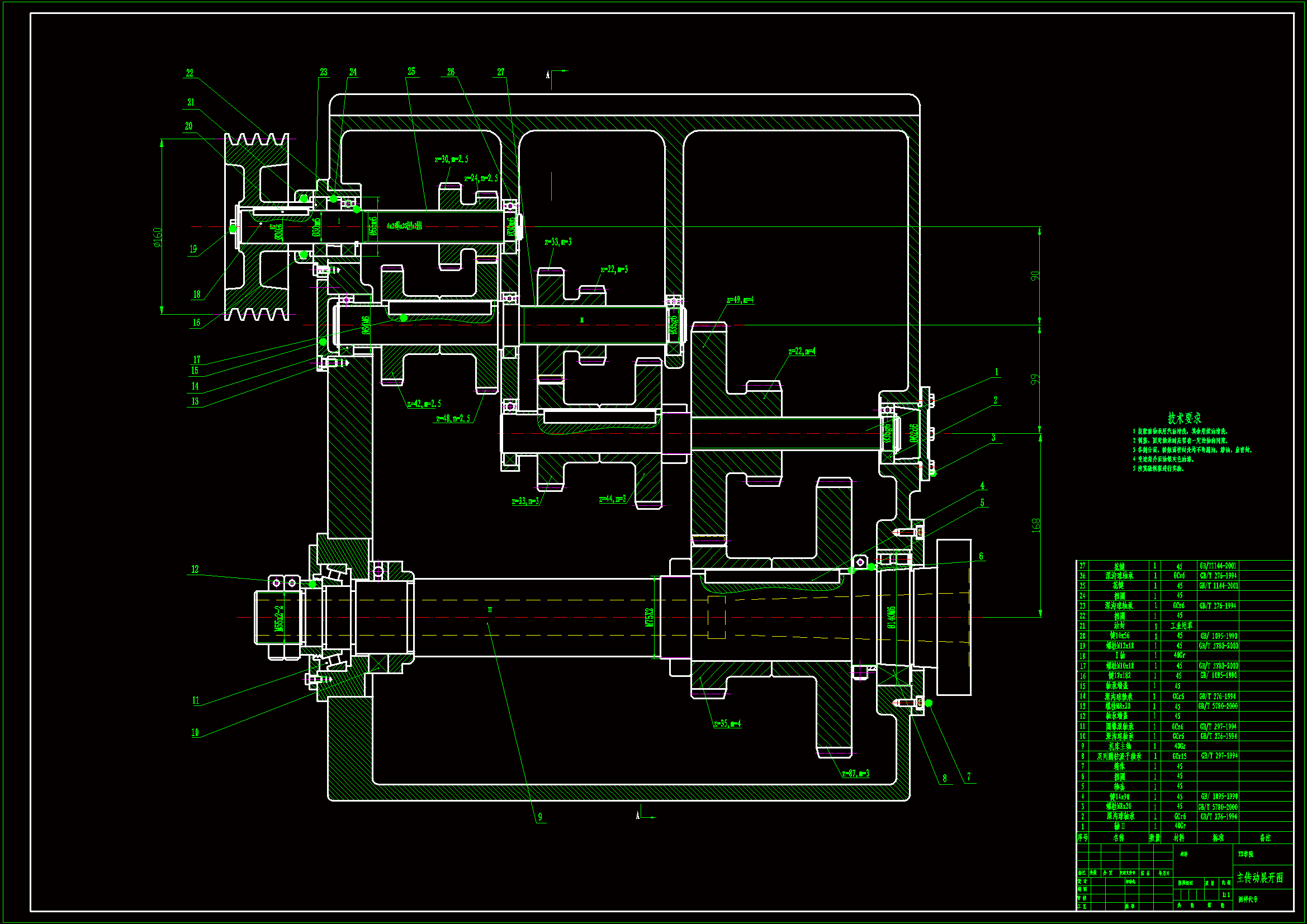

CAD版本图纸，共5张

摘要

本主要说明专用铣床设计的基本过程及要求。专用铣床是按高度集中原则设计的，即在一台机床上可以同时完成同一种工序或多种不同工序的加工。专用铣床发展于工业生产末期，与传统的机床相比：专用铣床具有许多优点：效率高、精度高、成本低。它由底座、立柱、工作台、及电源一些基本部件及一些特殊部件，根据不同的工件加工所需而设计的。
