Z1429-320型柴油机喷油器设计 下载积分：50　资料编号： Z1429

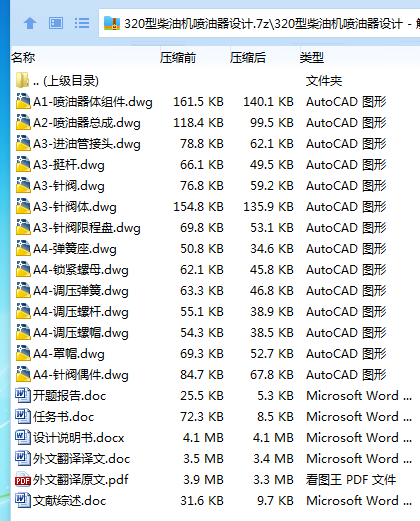

作品包括:

Word版设计说明书1份，共44页，约15000字

任务书一份

开题报告一份

外文翻译一份

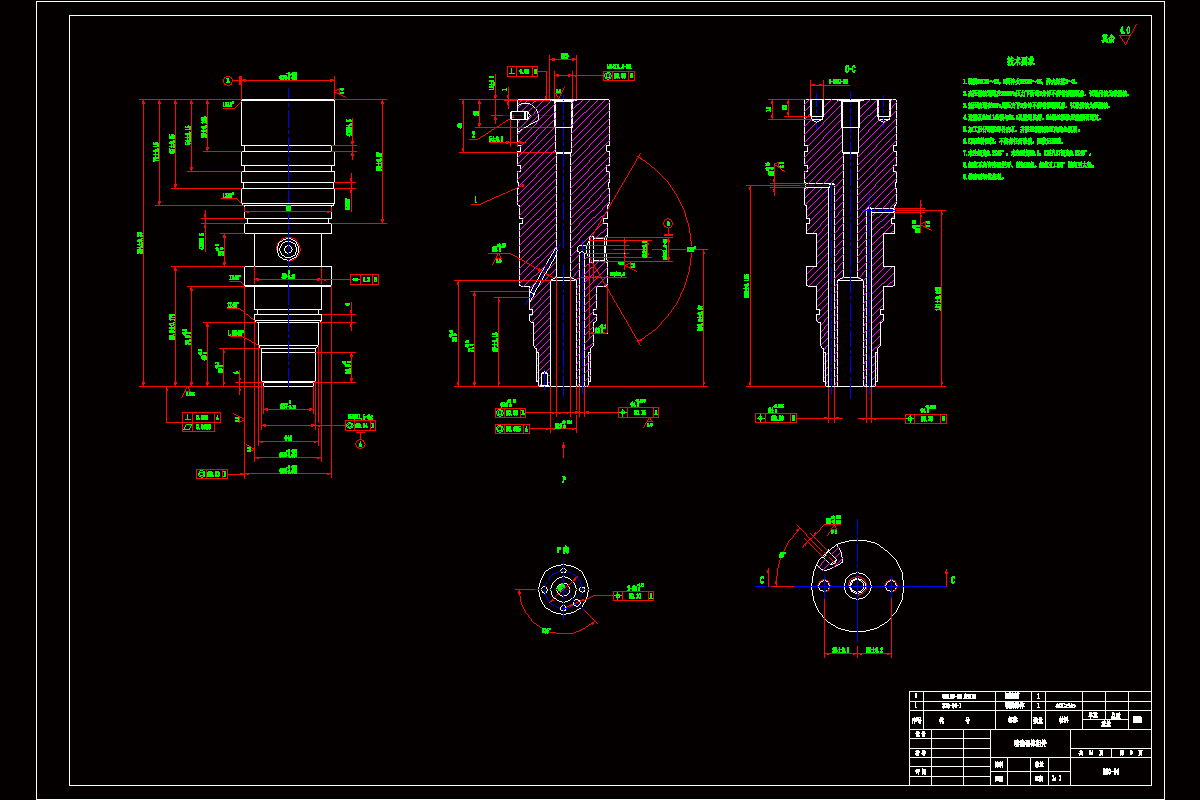

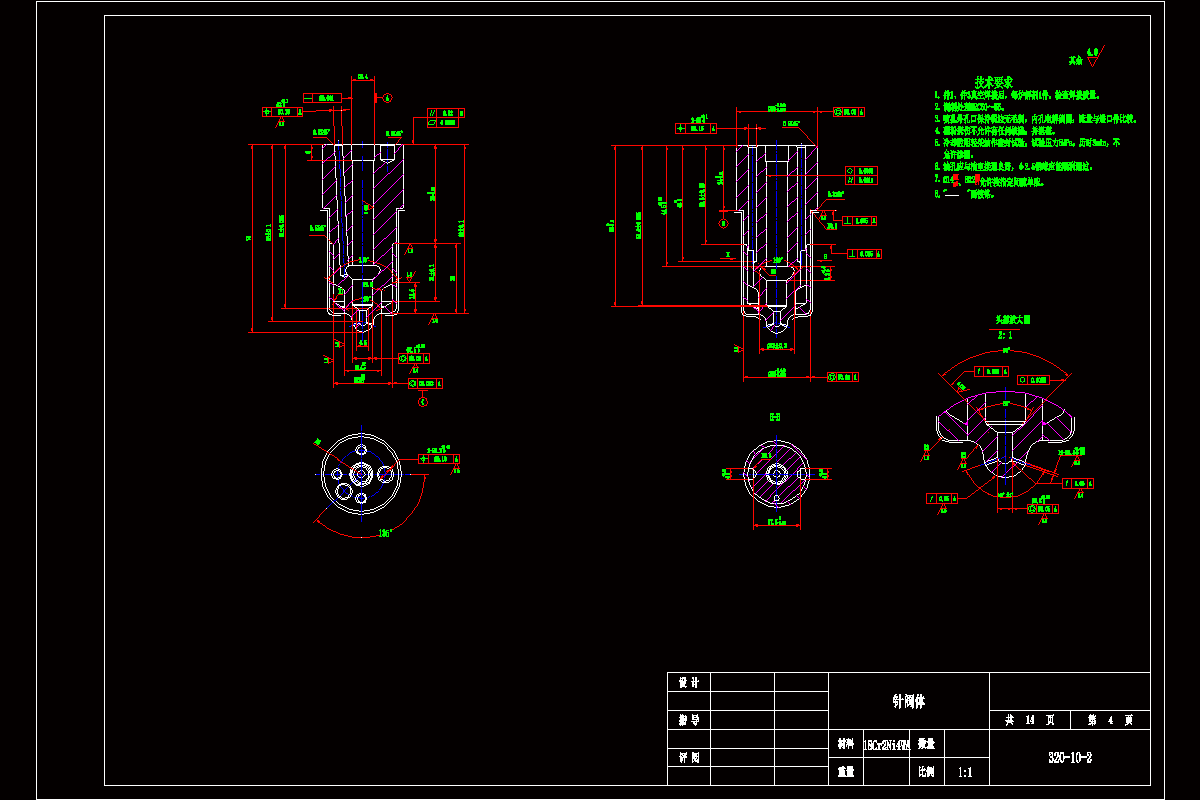

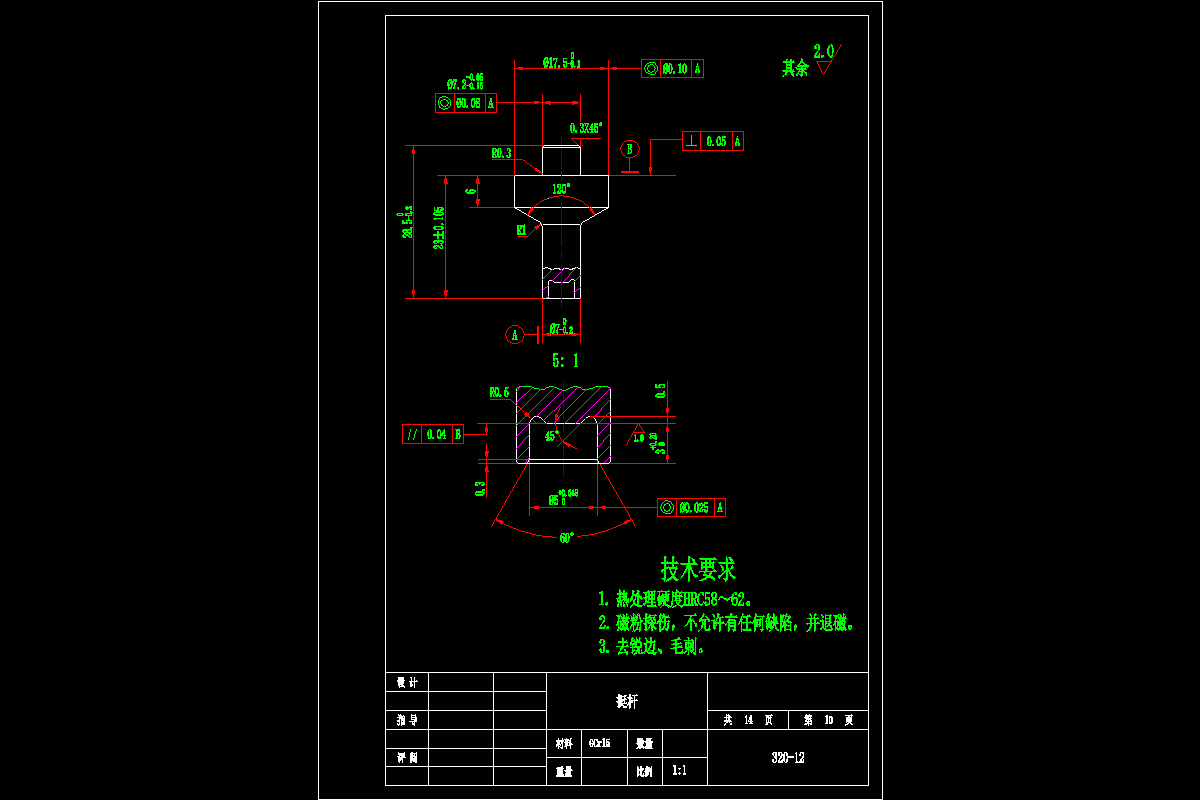

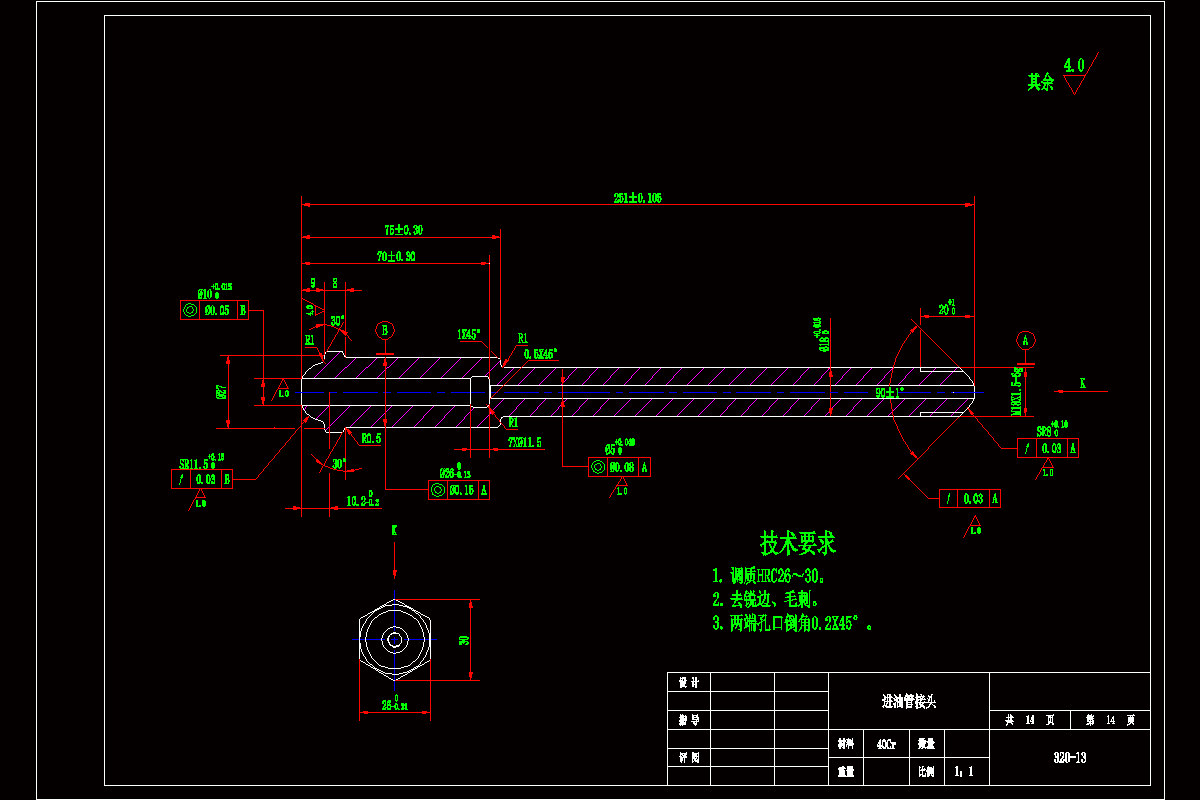

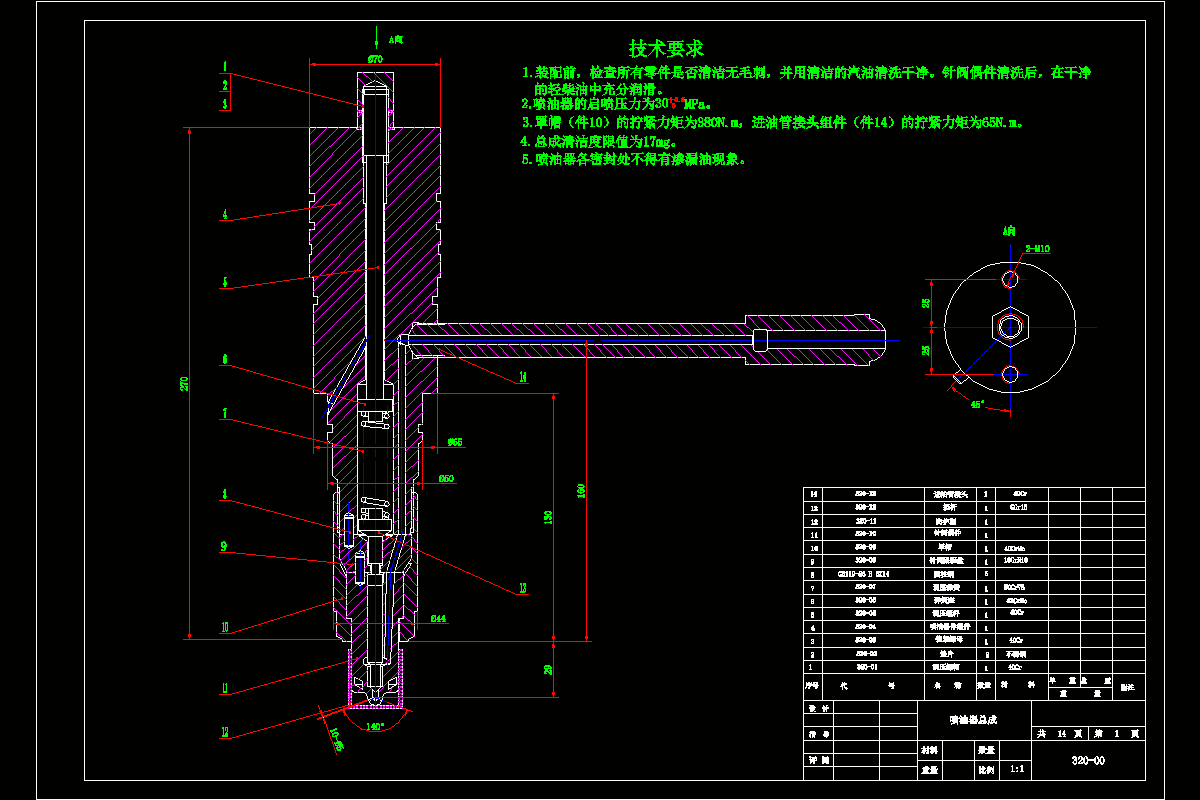

CAD版本图纸，共14张

摘要

随着科技的不断发展，发动机在技术方面越来越成熟。柴油机在性能和结构等方面都得到了不断的改进，而喷油器作为燃油供给系统中一个重要组成部分，它的技术也得到很大进步。但是由于喷油器比较容易损坏，消耗量还是很大，因此对喷油器的更进一步研究就显得很有必要。

本文根据相关资料对燃油供给系统及喷油器结构及分类进行了详细的阐述，分析了喷油器与柴油机燃烧室的匹配情况，然后对各个零件进行了参数的计算和结构的设计，最终设计出了满足柴油机要求的喷油器。

关键词：柴油机，喷油器，针阀，针阀体

目录

摘要 I

Abstract II

1燃油供给系统 1

1.1燃油供给系统的分类 1

1.2燃油供给系统的组成 1

1.3燃油供给系统的功用及设计要求 2

2喷油器的分类和功用 3

2.1喷油器的结构分类 3

2.2喷油器的结构 3

2.2.1普通喷油器的典型结构 3

2.2.2低惯性喷油器 4

2.2.3强制冷却式喷油器 4

2.3喷油器的功用 5

2.3.1 喷雾作用 5

2.3.2 定时作用 5

2.3.3 压力控制 5

2.3.4 计量作用 5

3喷油嘴 6

3.1开式喷油嘴 6

3.2闭式喷油嘴 6

3.2.1孔式喷油嘴 7

3.2.2轴针式喷油嘴 8

4喷油器与燃烧室的匹配 9

4.1 开式燃烧室与喷油器的匹配 9

4.2半开式燃烧室与喷油器的匹配 10

4.2.1油嘴的凸出高度 10

4.2.2喷油器相对于气缸中心线的偏移 11

4.2.3喷油器的安装斜角β 11

4.2.4喷孔的位置 11

4.3油器设计的其他问题 12

4.3.1燃油流道 12

4.3.2燃油倒流 12

4.3.3喷油嘴热负荷 12

5喷油器的喷雾特性 14

5.1喷油器的泵唧作用 14

5.2 雾化质量 14

5.2.1雾化程度。 15

5.2.2贯穿度 15

2.2.3喷雾锥角 16

6喷油器参数的选择和喷油器结构设计 17

6.1针阀偶件 17

6.1.1针阀偶件的型号选择 17

6.1.2针阀偶件的材料选择与热处理 18

6.2喷孔总流通截面积 18

6.3喷孔直径的选择 20

6.4喷雾锥角的选择 21

6.5密封座面 21

6.6压力室的选择 23

6.7针阀升程的选择 26

6.8多孔喷油器的最小流通截面 27

6.9喷油器调压弹簧的计算 28

6.9.1弹簧设计参数 28

6.9.2弹簧校核计算 28

6.9.3材料的选择和热处理 31

6.10针阀关闭时间的计算 31

6.11座面应力 32

6.12漏油量的计算 34

7结论 36

致谢 37

参考文献 38
