Q689-履带式液压单斗挖掘机三维建模与仿真【含SW三维图】 下载积分：50　资料编号： Q689

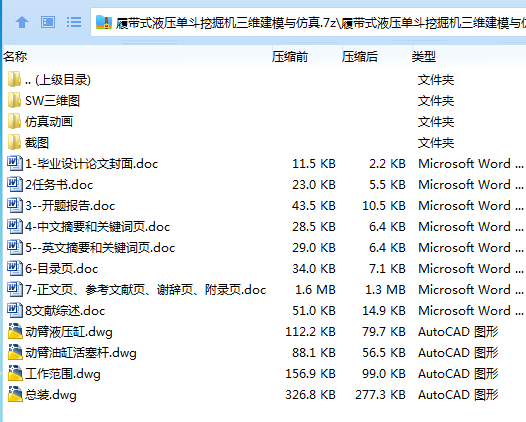

作品包括:

Word版说明书1份，共48页，约19000字

任务书一份

开题报告一份

外文翻译一份

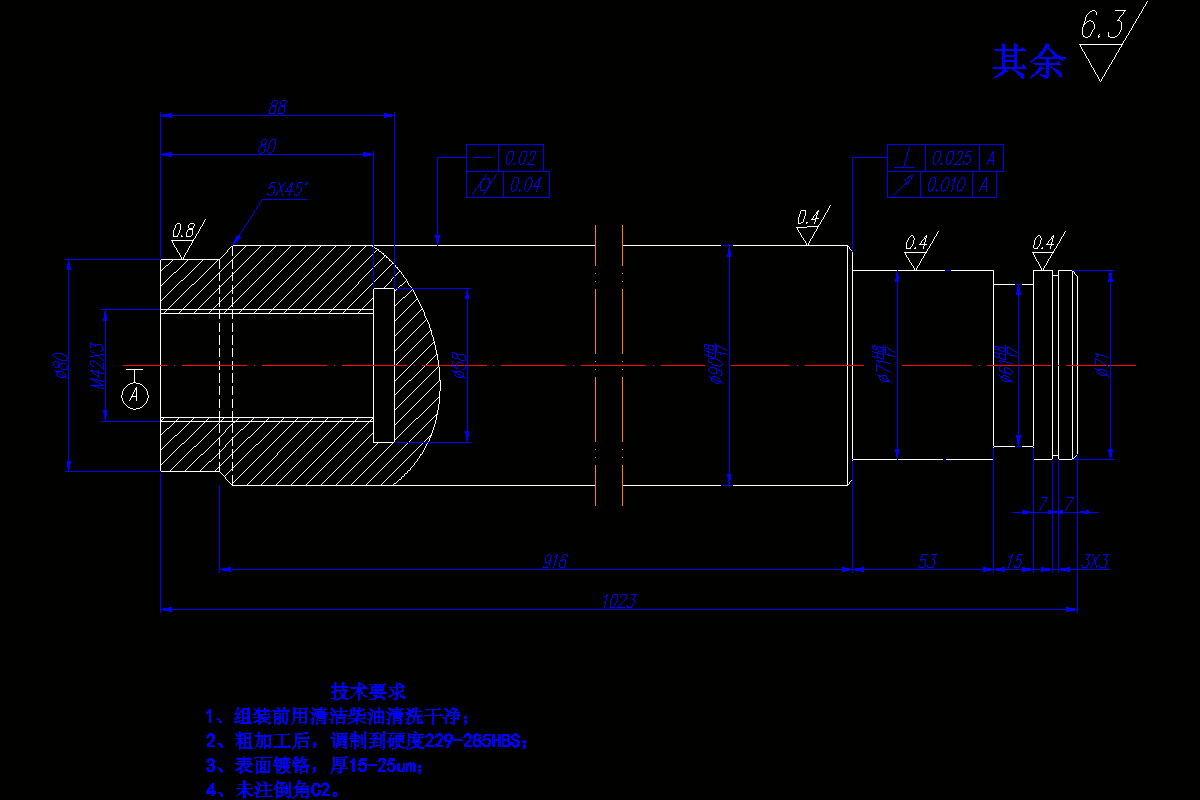

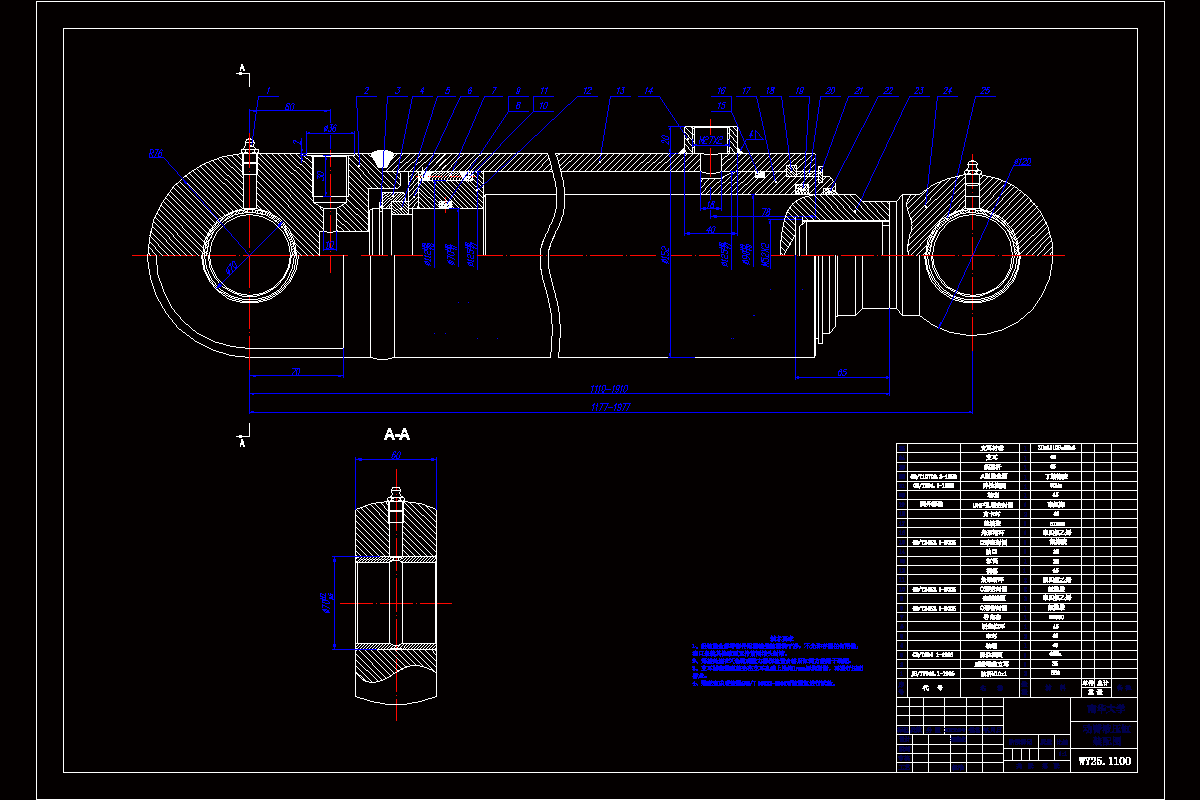

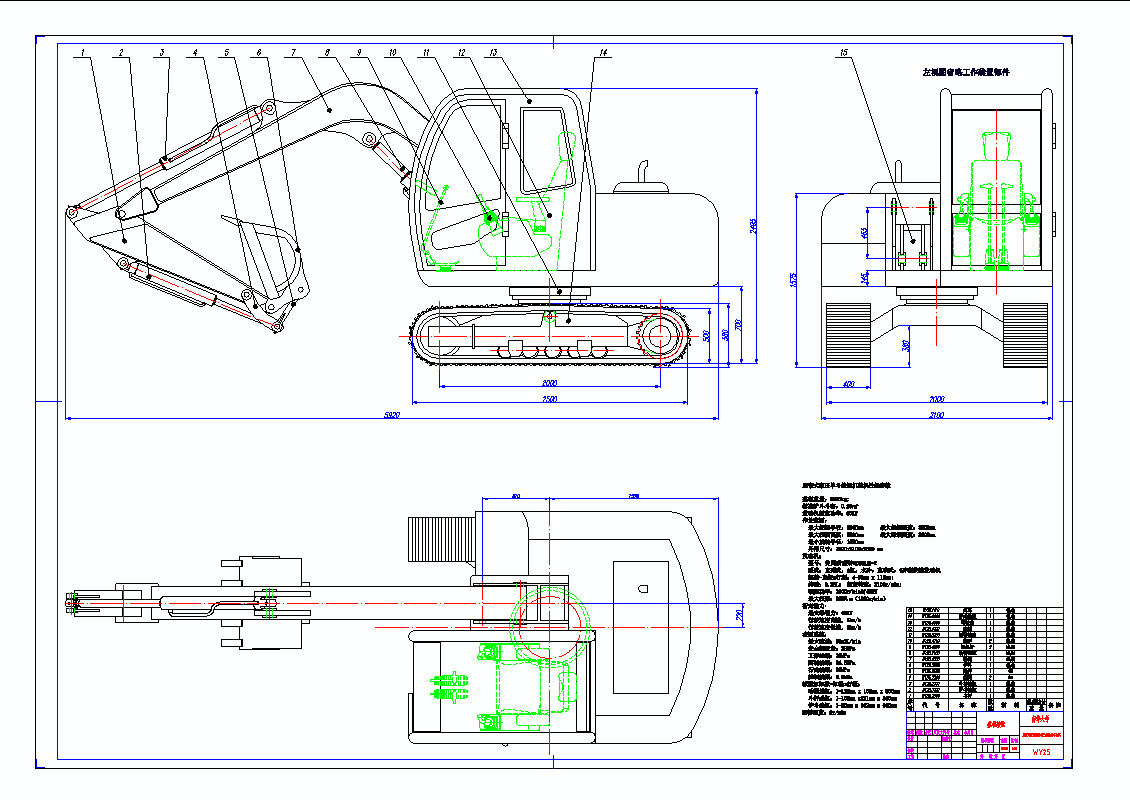

CAD版本图纸，共4张

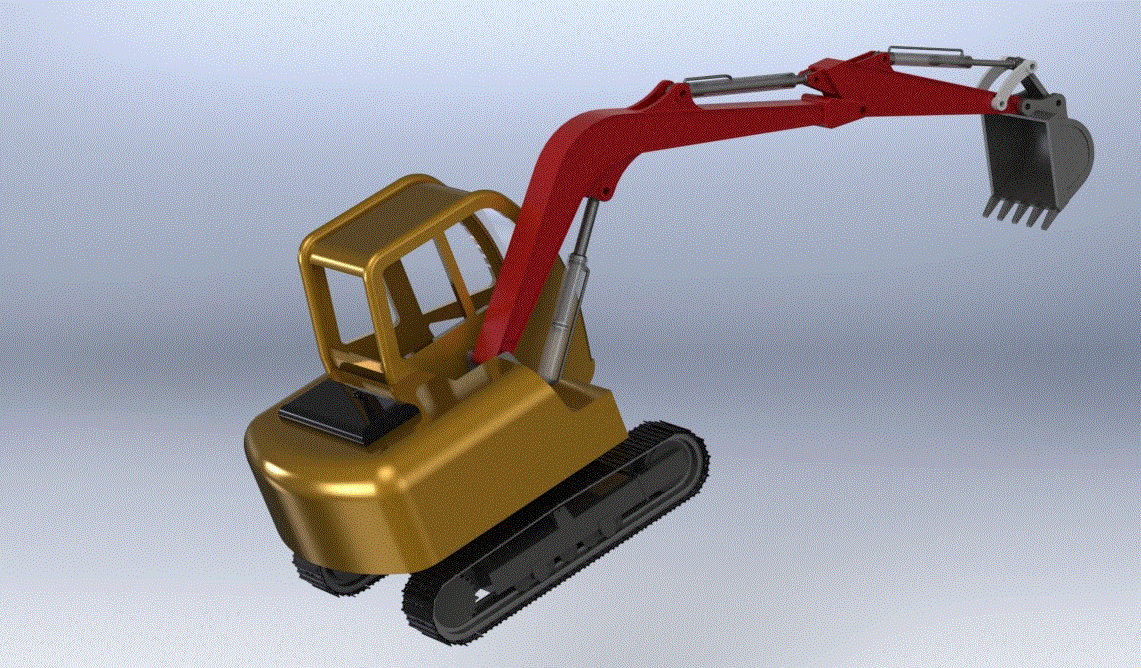

SW三维图一套

仿真动画视频一份

摘要：液压挖掘机是一种多功能机械，目前被广泛应用于水利工程，交通运输，电力工程和矿山采掘等机械施工中，它在减轻繁重的体力劳动，保证工程质量。加快建设速度以及提高劳动生产率方面起着十分重要的作用。由于液压挖掘机具有多品种，多功能，高质量及高效率等特点，因此受到了广大施工作业单位的青睐。液压挖掘机的生产制造业也日益蓬勃发展。

    履带式液压单斗挖掘机三维建模与仿真设计的主要任务，是完成液压挖掘机主要参数如斗容量、整机质量、作业性能及尺寸参数等的确定及挖掘机工作装置、行走装置、回转装置、液压系统的选型和驾驶室的设计并在此基础上完成对此机械的基本动作仿真。

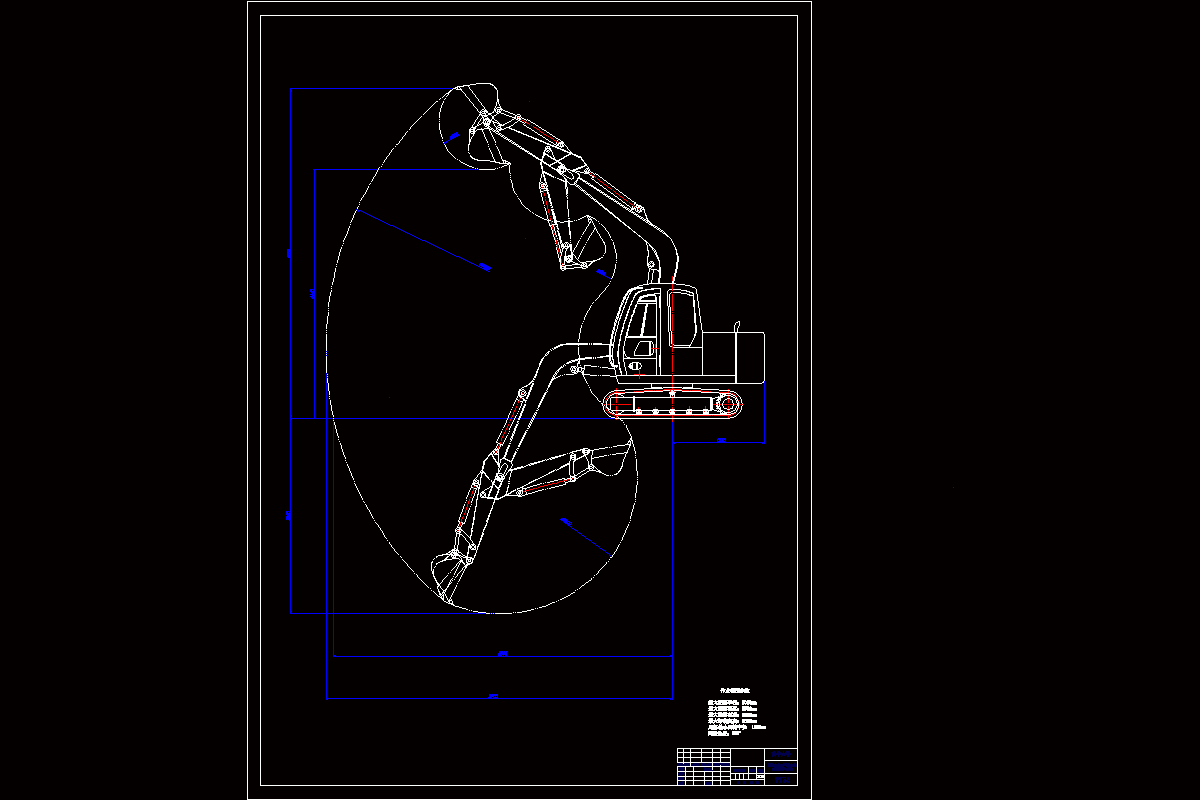

    本次设计采用Solidworks2012软件建立了液压挖掘机整机的实体模型，并对其运动仿真。利用CAD软件绘出液压挖掘机铲斗挖掘范围包络图，对工作装置各组件进行分析，并以此为根据确定液压油缸的行程及铰点布置。在驾驶室的设计中，利用CATIA人机工程学模块对座椅的结构、操纵杆的布置进行设计。

关键词：挖掘机； 工作装置； 回转装置；仿真
