Q720-4M-5采棉机采摘头设计 下载积分：50　资料编号： Q720

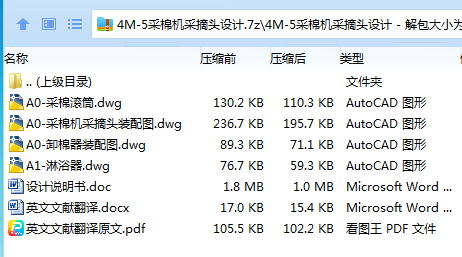

作品包括:

Word版说明书1份，共46页，约14000字

任务书一份

外文翻译一份

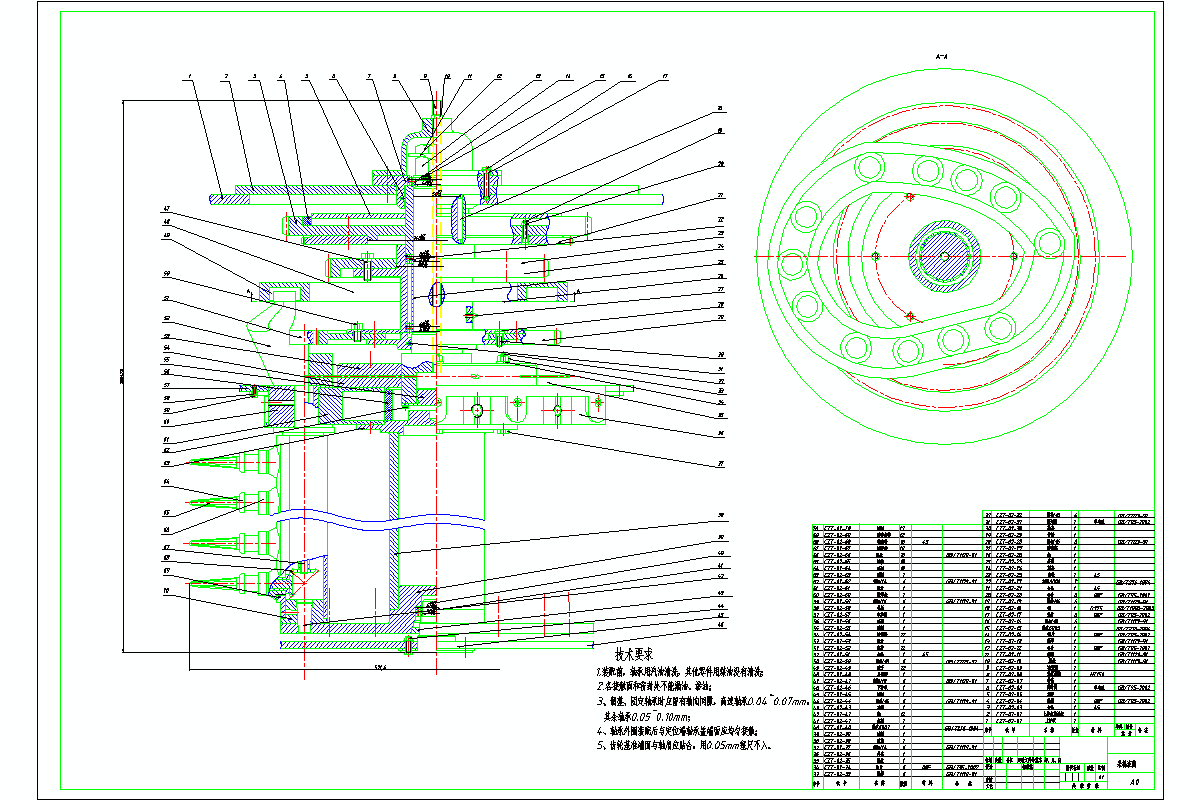

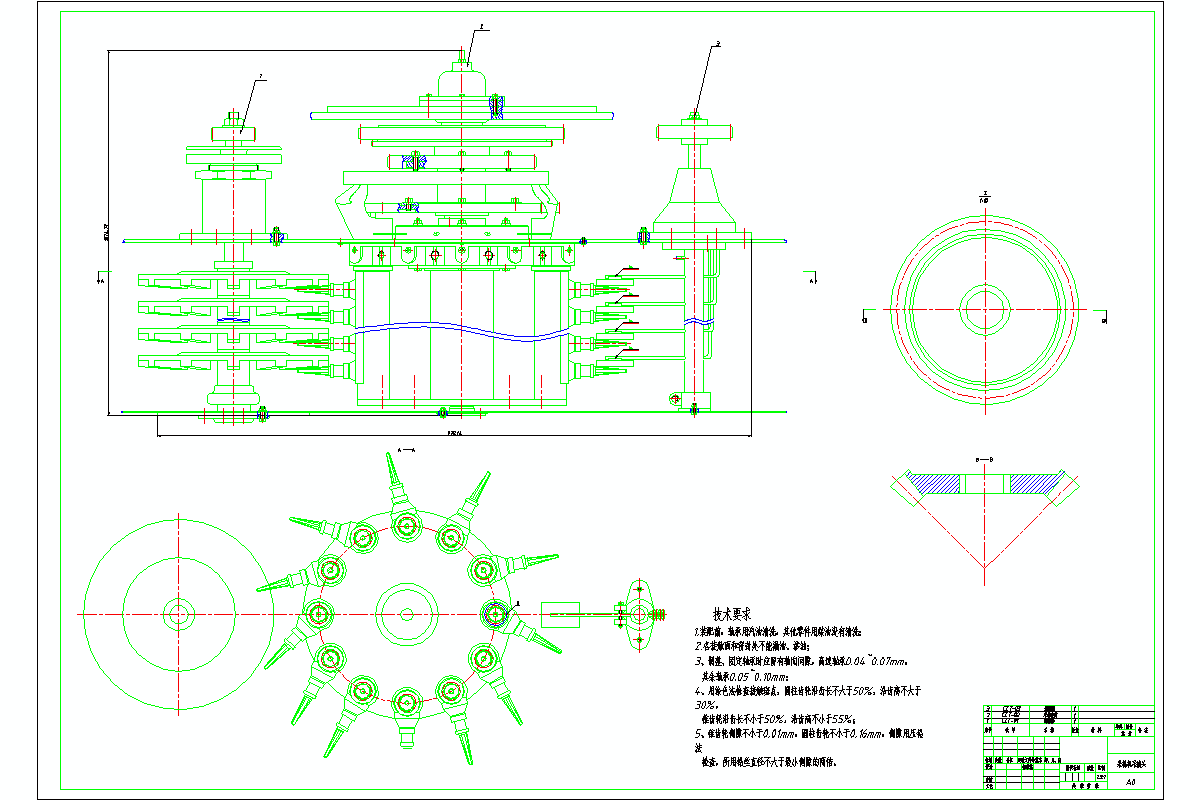

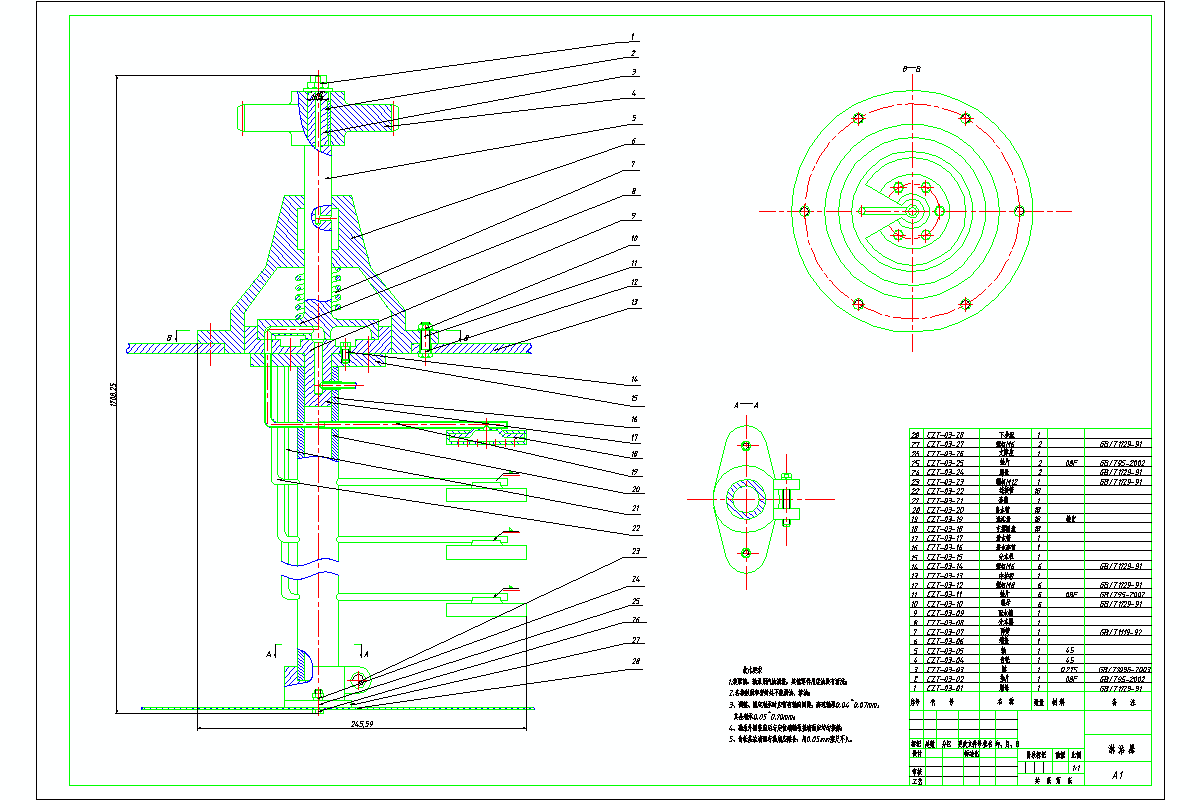

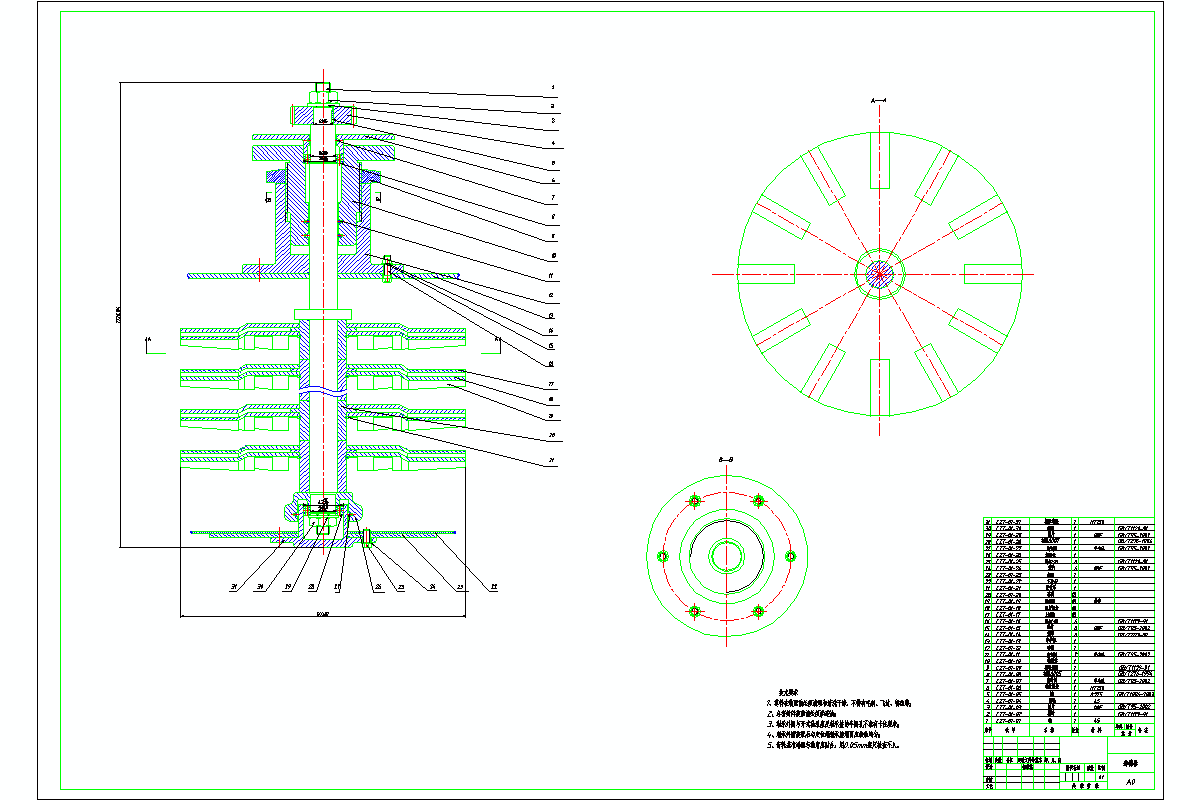

CAD版本图纸，共4张

摘    要

我国是棉花生产大国， 传统的棉花作业主要依靠农民的手工劳动，不仅生产效率低下，需要劳动力过多，在劳动力紧缺的当今社会问题日益严重，而且费时耗资巨大。

随着农业机械化的不断普及，人工采棉问题的愈加严重，机采棉技术开始研发，采棉机和清花设备随之问世，而采棉机是机采棉技术的核心。目前，国内市场上采棉机的主流产品主要有美国迪尔公司`凯斯公司和贵航集团生产的水平摘锭式采棉机，国产采棉机虽各项性能都能满足要求，但与美国还有一定的差距，关键零部件还依赖于进口，

本文正是针对此， 规律进行探讨。首先对国内外采棉机的发展历史及当前的发展状况进行分析；然后深入分析水平摘锭的采摘机理，在此基础上对采棉机采摘头进行设计。采摘头是采棉机的部分， 研究分析采棉滚筒和摘锭的运动规律；用三维模拟软件对采棉滚筒和摘锭进行结构设计，分析完成采摘头其余零部件的装配设计和结构设计；对重要的零部件进行强度和刚度校核。

关键词：　采棉机；采摘头；摘锭

目    录

摘    要 I

Abstract II

第1章  绪  论 1

1.1课题研究意义 1

1.1.1机采棉技术国内外研究现状 1

1.1.2采棉机国产化的意义 4

1.2本课题所用技术路线 4

第2章 水平摘锭式采棉机采摘头传动系统及工作原理 6

2.1采摘头传动系统分析 6

2.1.1采摘头动力传递路线 6

2.2采摘头工作原理 7

2.2.1采棉滚筒工作理论分析 9

2.2.2水平摘锭工作理论分析 11

2.2.3采棉滚筒、摘锭转速对采棉质量的影响 17

2.2.4导向槽工作理论分析 19

2.3采棉机采摘头运动设计 23

2.3.1采棉机采摘头资料查询 23

2.3.2采棉机采摘头运动 24

第3章  采棉机采摘头设计 29

3.1采摘头零件设计 29

3.1.1传动轴设计 29

3.1.2齿轮设计 30

3.1.3轴承的选择 33

3.2轴的校核 33

3.3轴承寿命的计算 36

3.4润滑和密封 36

3.4.1润滑 36

3.4.2密封 36

结 论 37

参考文献 38

致 谢 40
