P432-阀盖加工工艺规程及钻M4螺纹孔夹具设计 下载积分：150　资料编号： P432

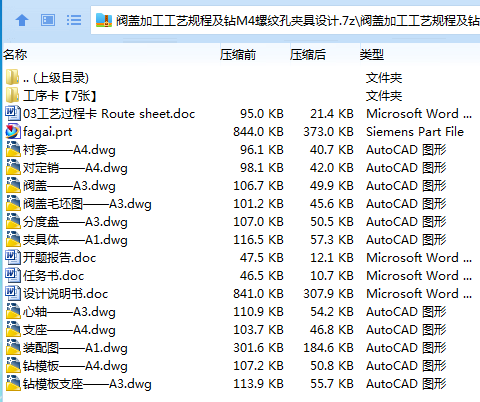

作品包括:

Word版说明书1份，共30页，约7700字

工序卡片7张

工艺过程卡1张

CAD版本图纸，共11张

UG三维零件图1张

摘  要

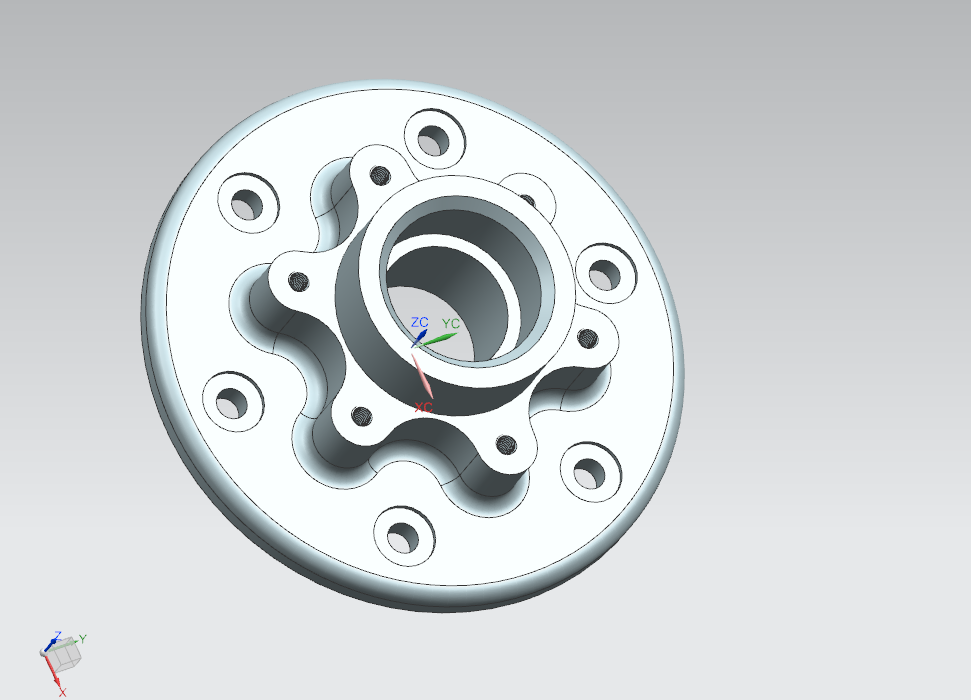

此次毕业设计我分配的题目为：阀盖的制造工艺与生产规划，从阀盖的零件图结构可以看出，Φ104右端面粗糙度Ra1.6、Ф35H7孔粗糙度Ra1.6，这几处为阀盖精度最高的地方。利用Siemens NX 6.0软件进行产品的三维实体造型等方式进一步了解零件结构特点，充分利用自动化切削加工技术优势对该产品的工艺规程进行重新设计，在保证质量的同时力求提高效率、降低成本。

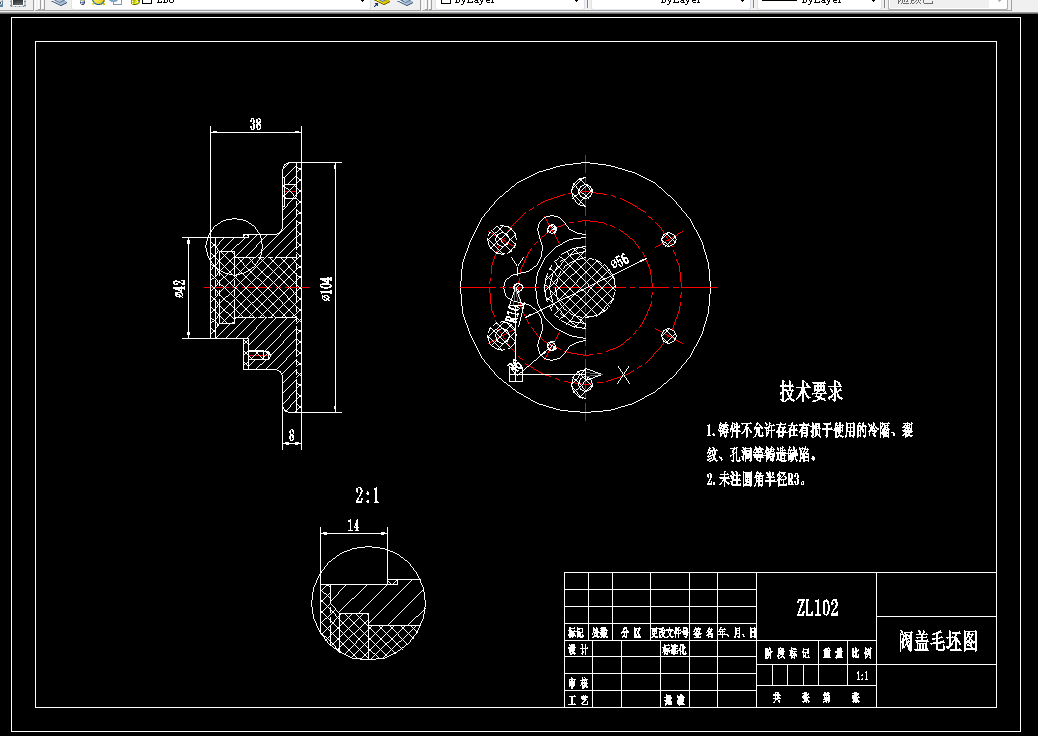

阀盖零件制造工艺又分为零件分析、毛坯选择、机床刀具确定及切削工时计算。零件分析主要介绍阀盖作用及加工表面、孔；因阀盖材料ZL102，故毛坯为铸件；阀盖加工采用机床为立式铣床X52K、加工中心和立式钻床Z525，刀具为端面铣刀、立铣刀和麻花钻等；切削工时的计算就有些复杂，需要参考机床参数，刀具参数、切削深度和主轴转速等。

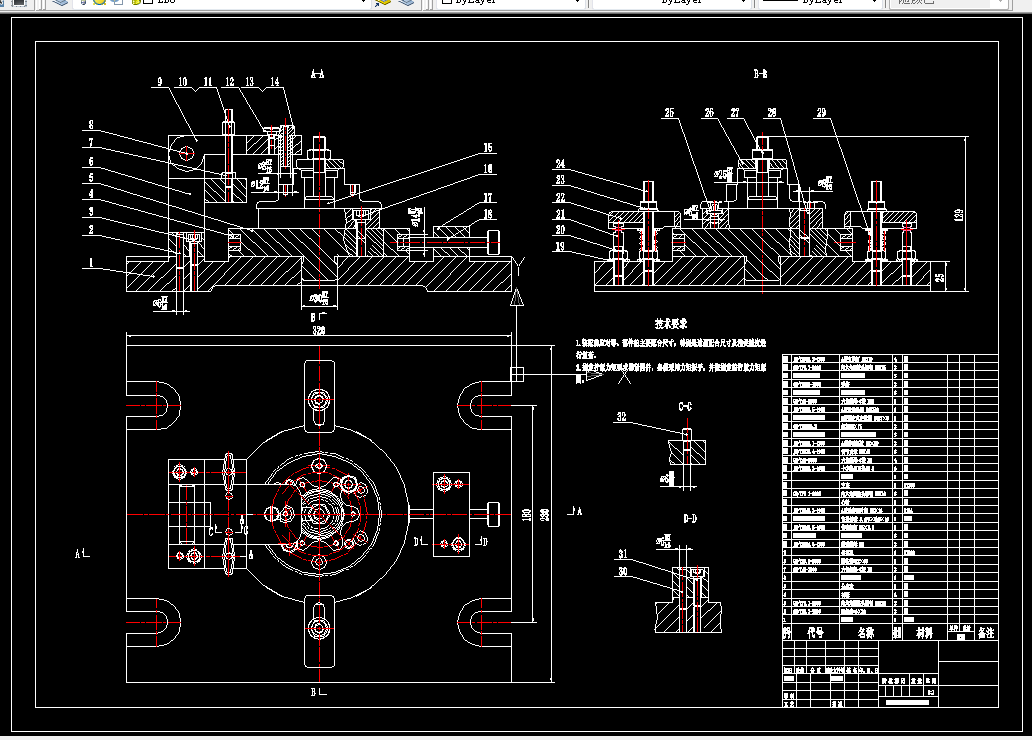

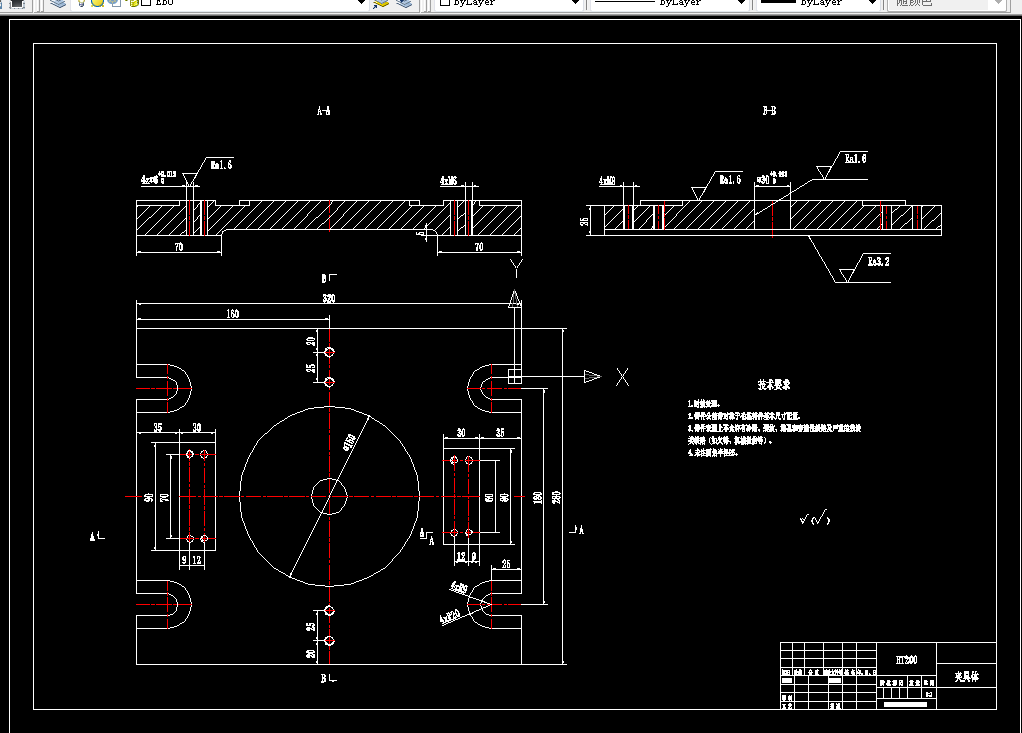

 阀盖钻攻M4螺纹孔夹具，定位位置为Ф104端面、Ф25孔和Ф6孔，定位元件为心轴、B型固定式定位销，夹紧方案为心轴夹紧结构，对刀装置为快换钻套、衬套等结构。

关键词：阀盖；制造工艺；钻夹具

Contents

Abstract i

第1章 计算生产纲领、确定生产类型 4

第2章 制造工艺 6

2.1 零件分析 6

2.2确定毛坯制定形式 6

2.3基准选择 7

2.3.1精基准选择 8

2.3.2粗基准选择 8

2.4表面加工方案选择 8

2.5 制定工艺路线 9

第3章 切削工时计算 10

第4章 钻攻M4螺纹夹具 23

4.1设计任务 23

4.2工件的定位方案分析 23

4.3定位误差分析 24

4.4夹紧方案分析 24

4.5对刀方案确定 26

4.6夹具体的设计 27

致 谢 28

参考文献 29
