K1317-杠杆(CA1340自动车床)(一) 工艺及铣宽8槽夹具设计 下载积分：50　资料编号： K1317

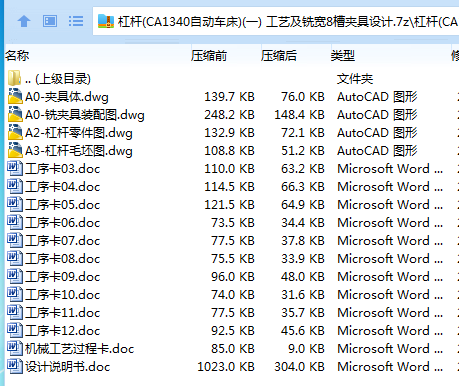

作品包括:

Word版说明书1份，共27页，约7800字

工序卡10张

工艺过程卡1张

CAD版本图纸，共4张

目  录

序  言 1

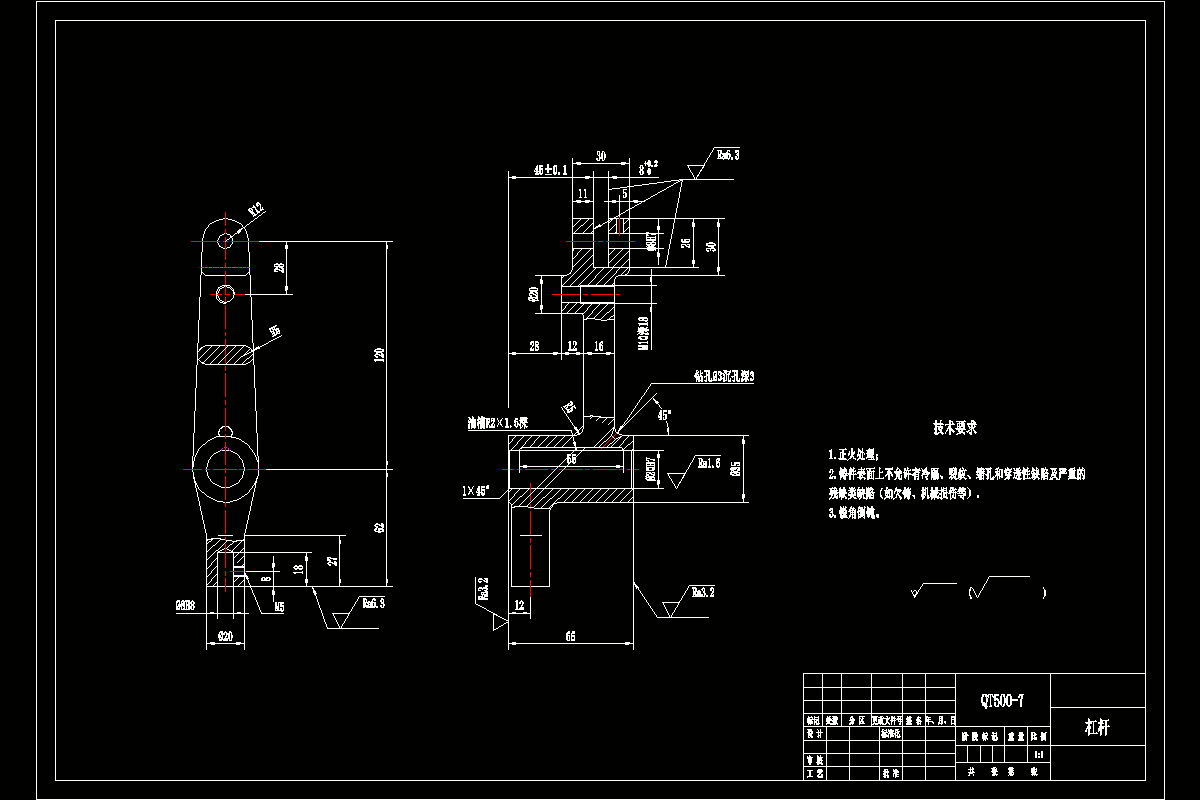

1零件分析 2

1.1 杠杆零件作用 2

1.2 杠杆零件的工艺分析 2

2 工艺规程设计 3

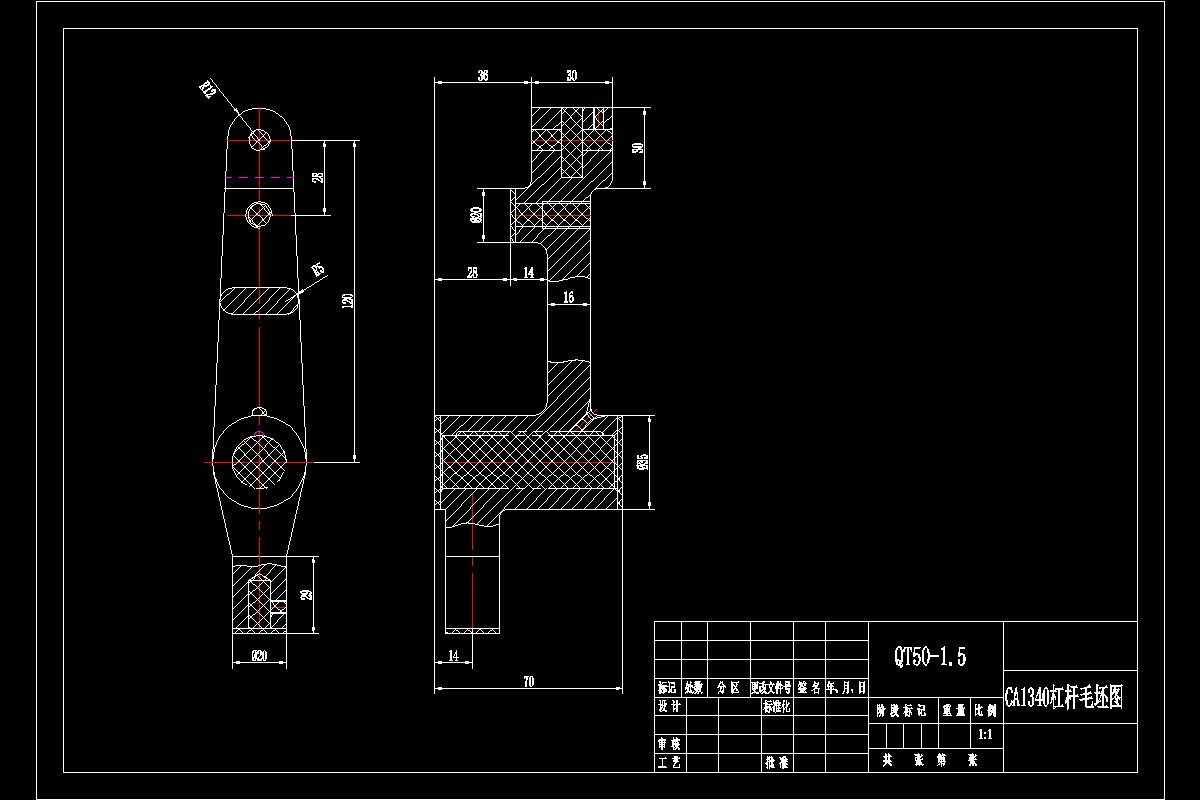

2.1 确定毛坯的制造形式 3

2.2 基面的选择 3

2.3制订工艺路线 4

2.4机械加工余量、工序尺寸及毛坯尺寸的确定 4

2.5确定切削用量及基本工时 6

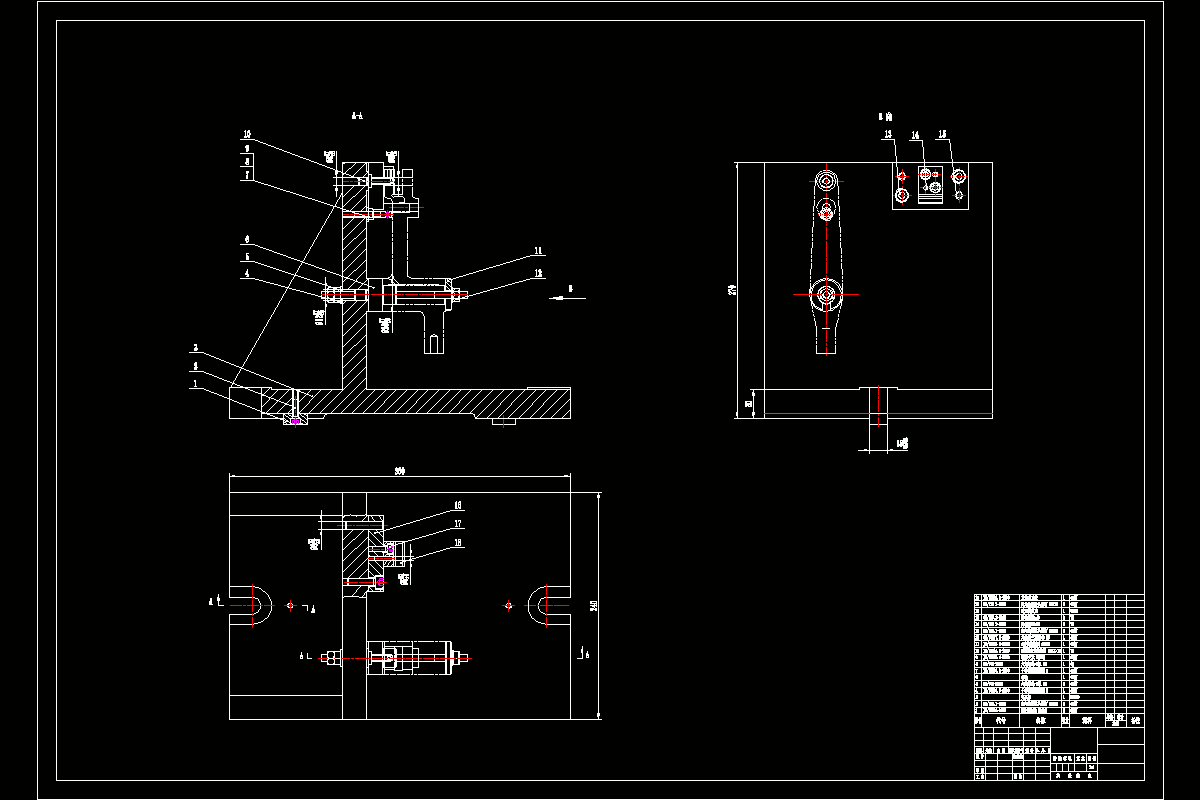

3夹具设计 20

3.1 问题的提出 20

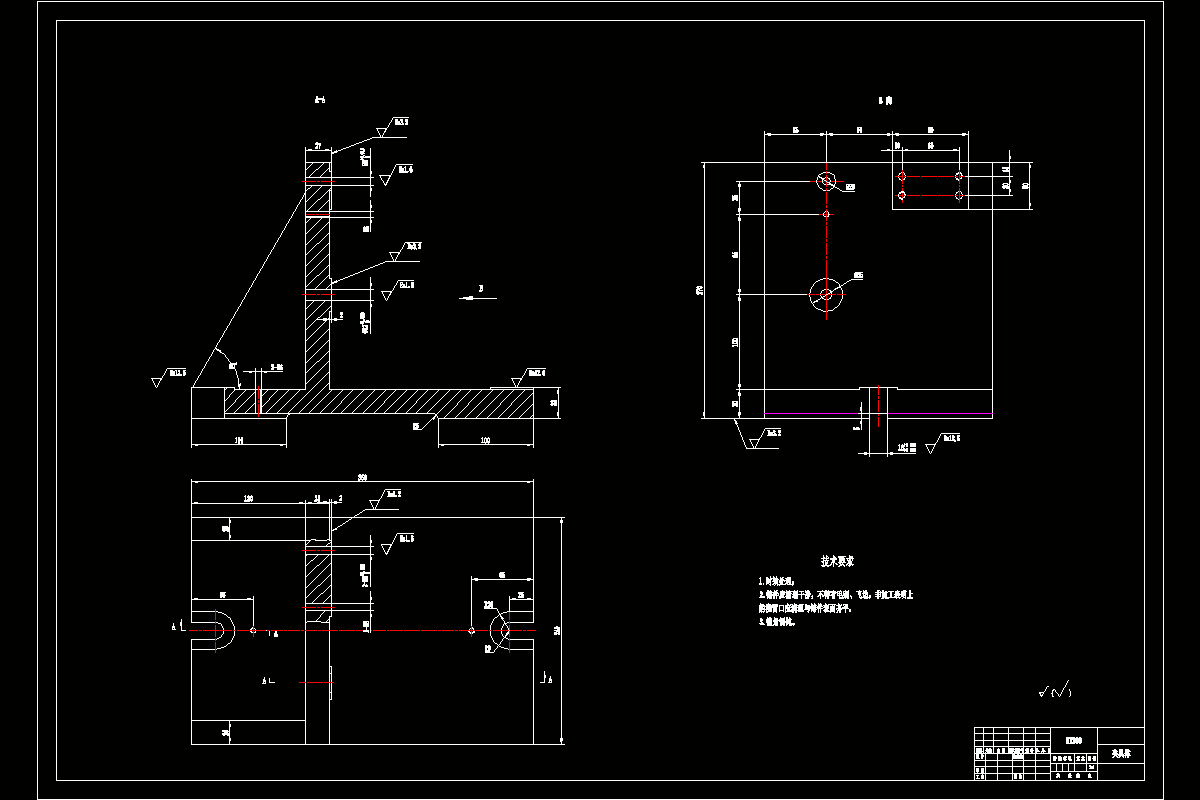

3.2 夹具设计 20

3.2.1定位元件及夹紧元件的选择 20

3.2.2切削力和夹紧力的计算 20

3.2.3定位误差分析 21

3.2.4定位键和对刀装置设计 21

参考文献 24
