P543-汽车变速箱上盖加工工艺及钻4-φ16孔夹具设计 下载积分：150　资料编号： P543

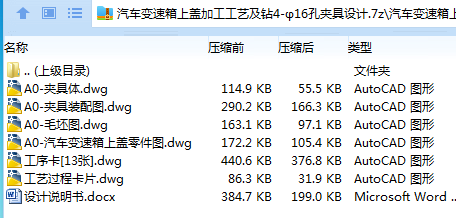

作品包括:

Word版说明书1份，共33页，约9300字

工序卡13张

工艺过程卡1张

CAD版本图纸，共4张

摘要

变速箱变更传动比和运动方向的齿轮箱，变速箱上盖比较重，故设计时需要起吊装置，

M14螺纹为测油孔，变速箱分为底座和上盖两部分，我分到的夹具为钻4xφ16孔。

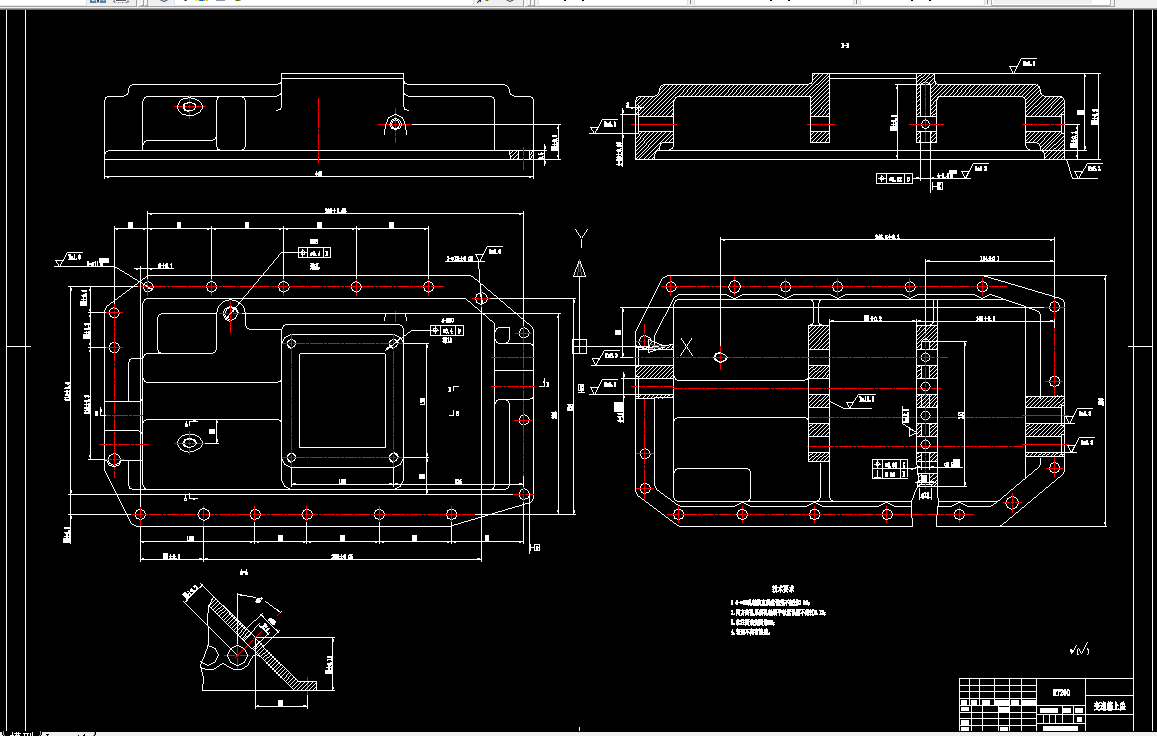

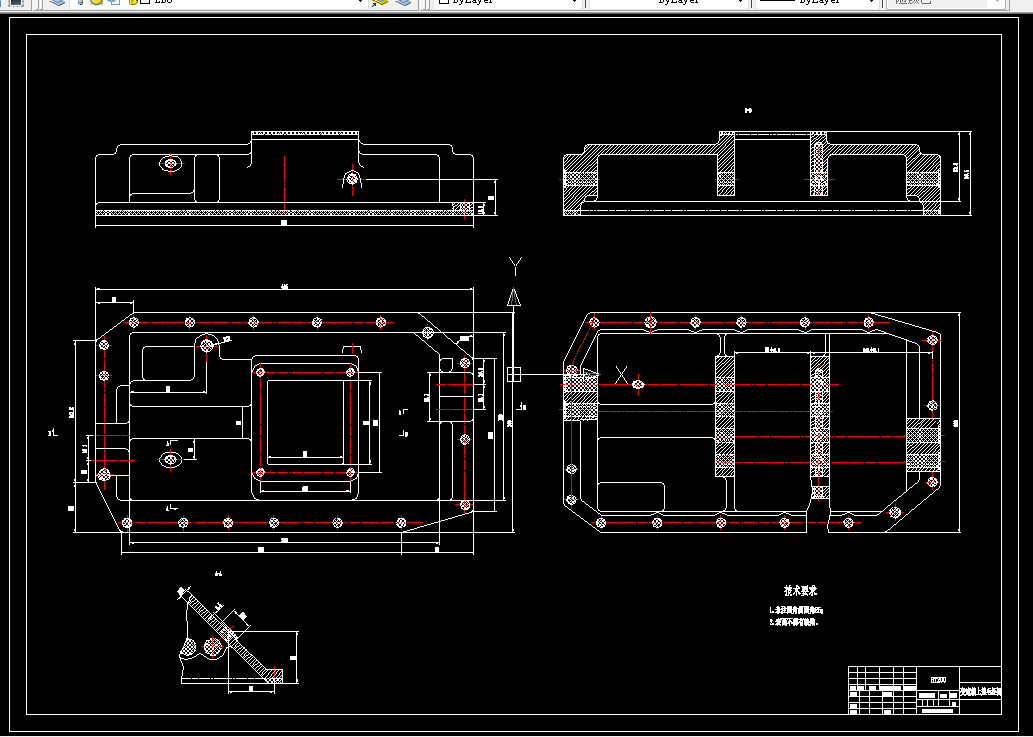

变速箱上盖结构复杂，两个φ11孔和两个中13孔精度较高，分析制定工艺路线时，需要把这些考虑在内，然后再依据市场行情及现有的资料，选择合理的刀具、设备并进行工时计算。

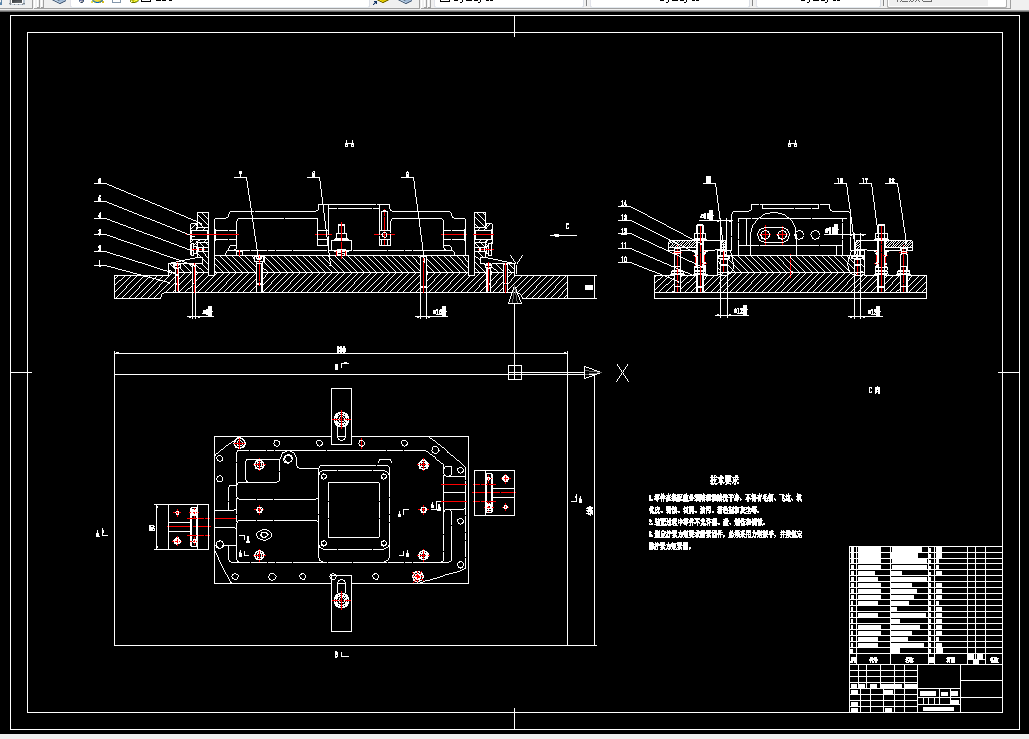

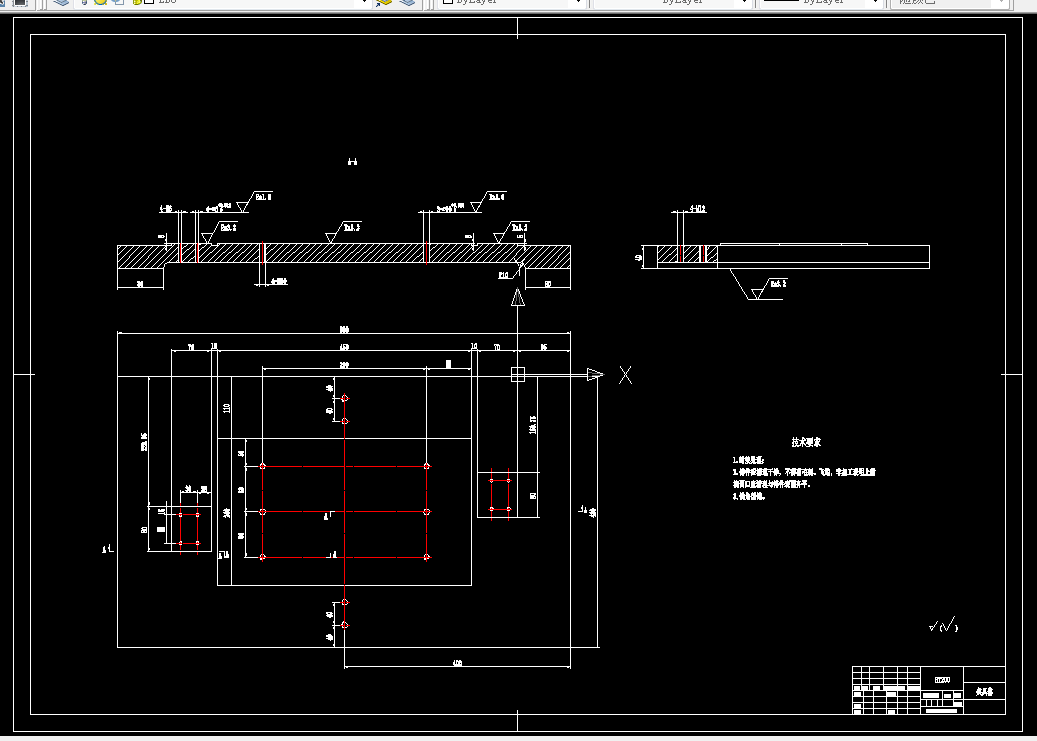

变速箱.上盖钻4xφ16孔夹具设计，由变速箱上盖结构分析知，采用顶面、前端面及左端面定位:夹紧所给的设计要求为手动夹紧，采用推板、螺杆、螺杆支座和滚花螺母等组成的螺旋夹紧机构夹紧变速箱上盖:变速箱上盖4xφ16孔对角布置，采用两个钻模结构等来保证麻花钻正确位置。

关键词:变速箱上盖:工艺路线;钻夹具

目  录

摘要 1

Abstract 2

第1章 引   言 3

1.1机床夹具组成 3

1.2夹具的作用 3

1.3选题意义 4

第2章 零件图工艺分析 5

2.1 零件的应用 5

2.2 零件的图样分析 5

2.3 毛坯的制造方法 5

2.4 绘制毛坯图 5

第3章 拟定加工工艺路线 7

3.1 基准的选择 7

3.2 加工顺序的原则 7

3.3 拟订加工工艺路线 8

第4章 零件工时计算 10

第5章 钻4 Φ16孔夹具 28

5.1 问题的提出 28

5.2 确定定位元件 28

5.3 定位误差分析 28

5.4 切削力和夹紧力计算 29

5.5 夹具体设计 30

5.6 导向装置 30

5.7 简要操作说明 30

参考文献 31

致     谢 32
