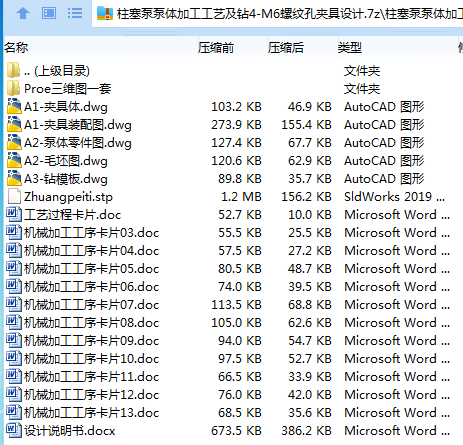

作品包括:
Word版说明书1份,共35页,约9000字
工序卡11张
工艺过程卡1张

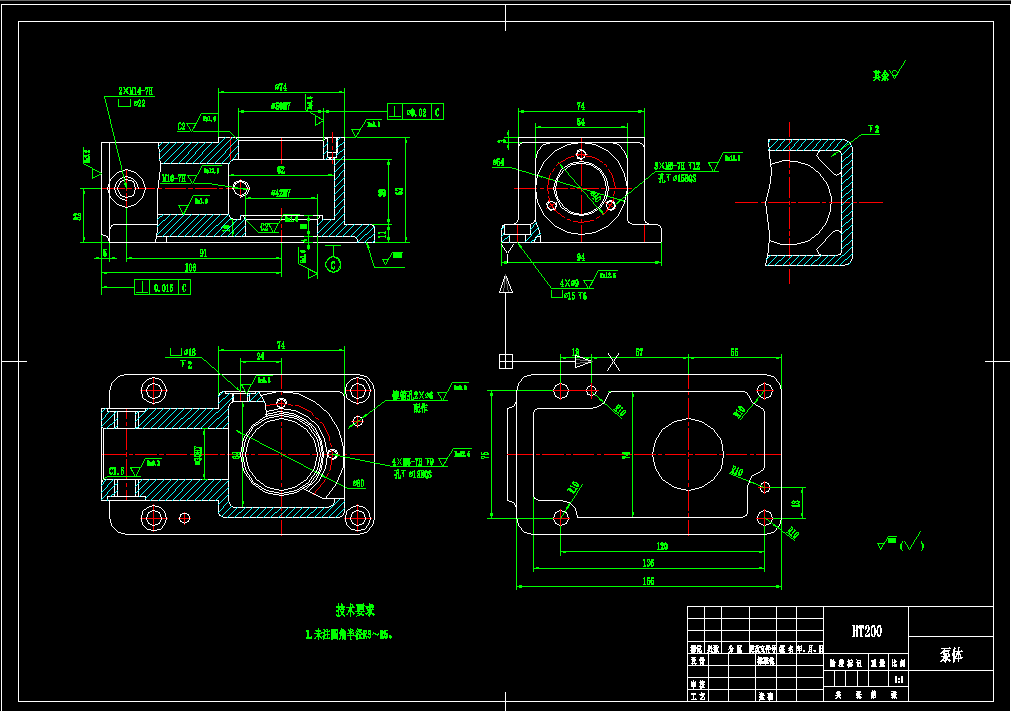

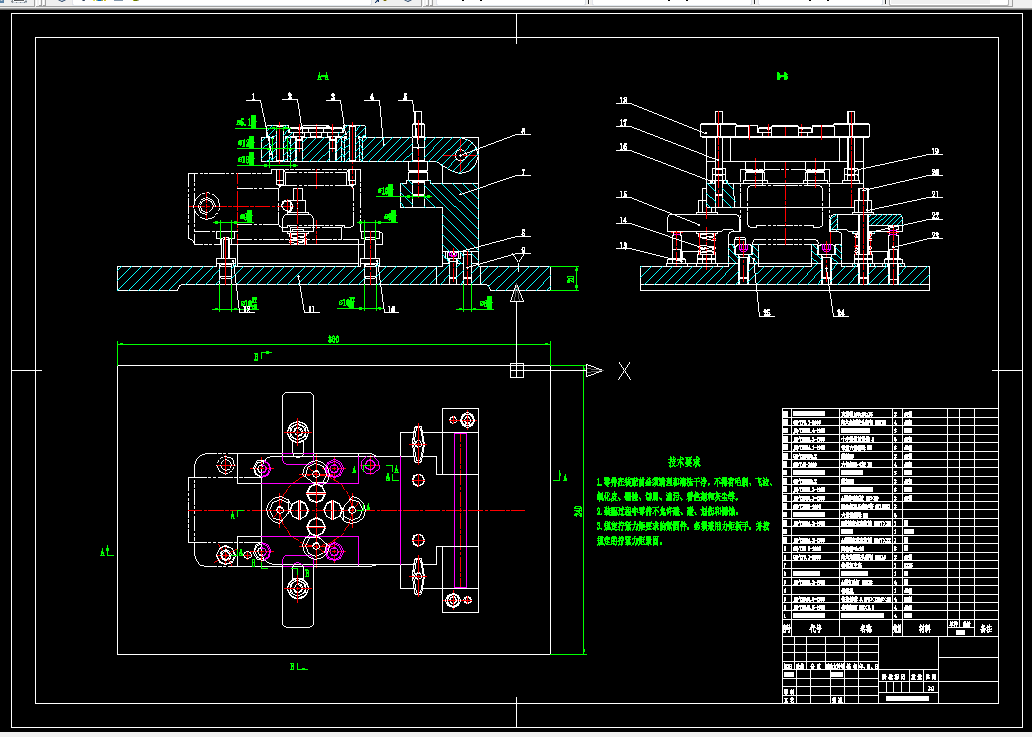

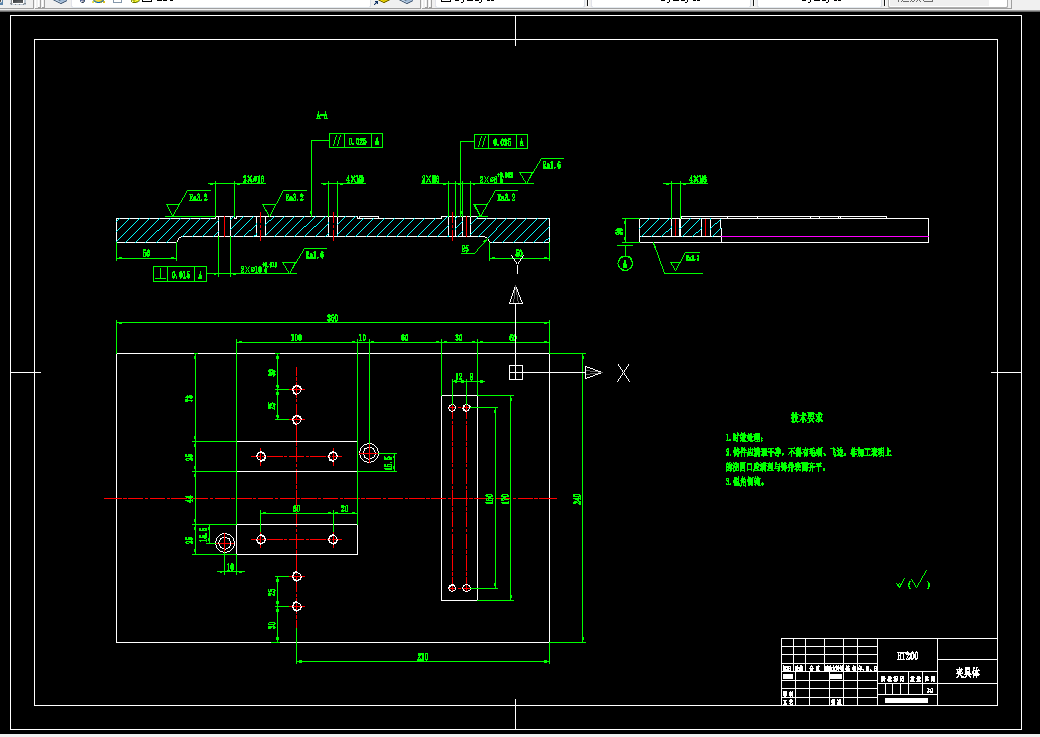

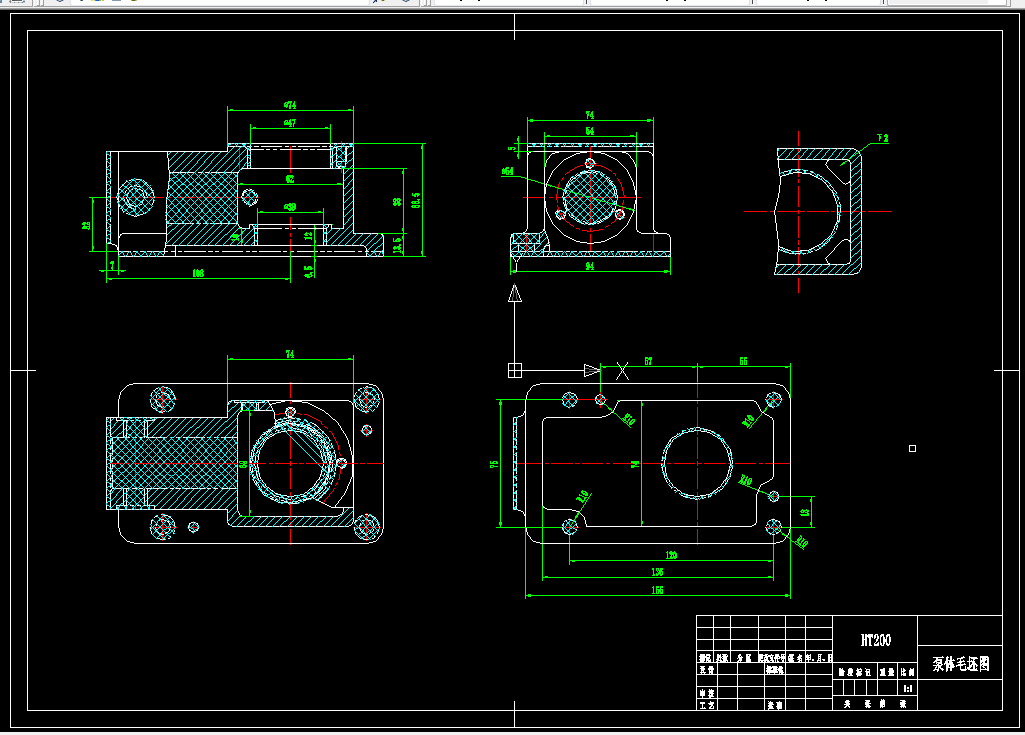

CAD版本图纸,共5张

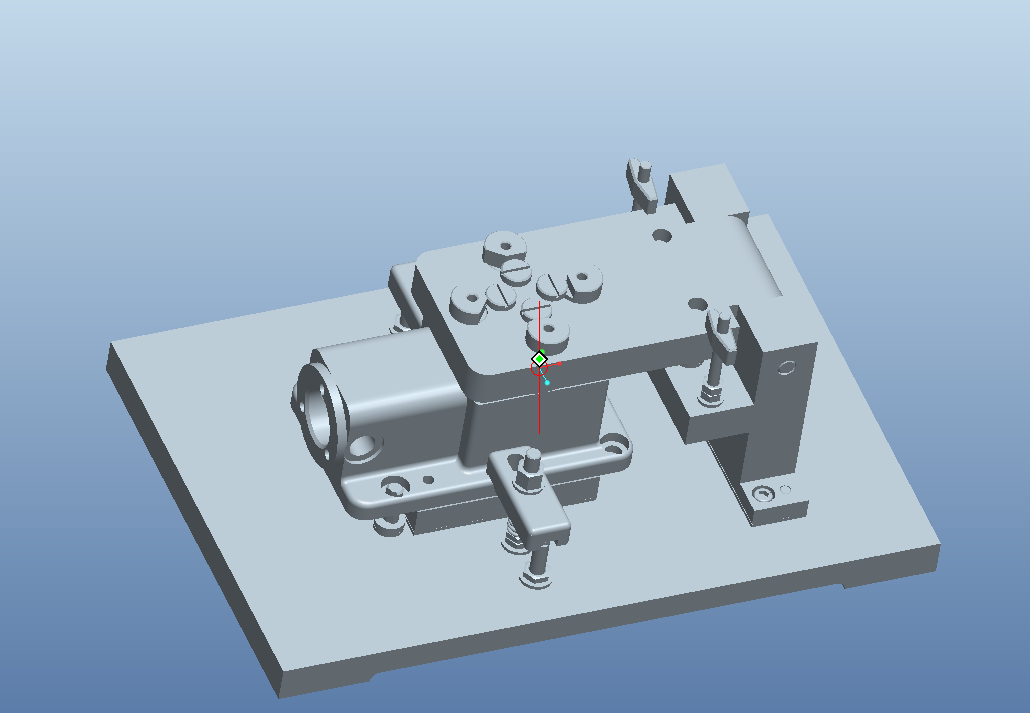

Proe三维图一套
摘要
柱塞泵泵体零件的工艺分析、夹具设计是这次毕业设计的重点,也是难点,柱塞泵泵体零件的工艺分析运用到工程材料、粗精基准、刀具和机床型号等,柱塞泵泵体零件的夹具设计运用到六点定位原理、常用定位元件、夹紧装置、常用夹紧机构、对刀及引导装置和夹具体等。通过这次柱塞泵泵体的毕业设计,不但使我对这几年所学进行了一次复习、巩固,更是通过查阅相关资料,丰富了所学,对以往的不足进行补充。
指导老师分配我的课题是柱塞泵泵体零件机械加工工艺分析与钻夹具的设计(即钻柱塞泵泵体Φ74端面上4-M6螺纹),通过查阅图书馆中的资料及借阅的资料(其中主要参考的资料有《机械制造工艺与夹具课程设计指导》、《典型零件工艺分析与加工》、《机床夹具设计》和专业方面的教材),确定柱塞泵泵体毛坯种类、各加工表面毛坯余量、各表面加工的先后顺序及各表面的加工方法、刀具型号和量具规格,夹具的定位元件、夹紧方案和导向机构等,最终完成整个设计。
关键词:柱塞泵泵体;夹具设计;夹紧机构
目录
摘要 1
Abstract 2
1 柱塞泵泵体的工艺分析 3
1.1 柱塞泵泵体的作用 3
1.2 柱塞泵泵体工艺分析 3
2 柱塞泵泵体工艺设计 4
2.1柱塞泵泵体毛坯 4
2.2柱塞泵泵体的加工余量 4
2.3 柱塞泵泵体工艺路线 6
2.4 柱塞泵泵体工时计算 6
2.4.1工序03:铣底面 6
2.4.2工序04:粗铣、精铣Φ74端面 7
2.4.3工序05:粗铣、精铣Φ54端面 8
2.4.3工序06:钻4-Φ9孔、锪Φ15沉孔 10
2.4.4工序07:粗镗、半精镗、精镗Φ50H7、Φ42H7;倒角C2 11
2.4.5工序08:钻、扩、粗铰、精铰Φ30H7孔 16
2.4.6工序09:锪Φ18沉孔;钻、攻M10螺纹 18
2.4.7工序10:锪2-Φ22沉孔;钻、攻2-M14×1.5螺纹 21
2.4.8工序11:钻、攻Φ74端面上4-M6螺纹 23
2.4.9工序12:钻、攻Φ54端面上3-M6螺纹 24
2.4.10工序13:钻、铰 2-Φ6锥销孔(配作) 26
3柱塞泵泵体钻床夹具 28
3.1 加工要求 28
3.2 柱塞泵泵体夹具的夹紧机构 28
3.2.1 计算钻削力 28
3.2.2计算移移动压板夹紧机构夹紧力 28
3.3 柱塞泵泵体夹具的定位 29
3.3.1 29
3.3.2 转角误差 29
结 论 31
致 谢 32
参考文献 32
