K1647-填料箱盖加工工艺及铣60内孔底面夹具设计[含Creo三维图] 下载积分:50 资料编号: K1647

1.打开支付宝或者微信扫描二维码。
2.填写金额:50
3.添加备注,填写资料编号:
资料编号: K1647
4.支付成功后,请发资料编号到邮箱:jxsj168@qq.com
会有专人在15分钟内把资料发到您邮箱
备注:如果付款忘记填写资料编号,则发邮件时附带您的交易明细截图即可。
请耐心等待,如超过30分钟还没收到,请联系客服QQ:2363701252
点击分享:

作品描述

作品包括:

Word版说明书1份,共42页,约16000字

工序卡10张

工艺过程卡1张

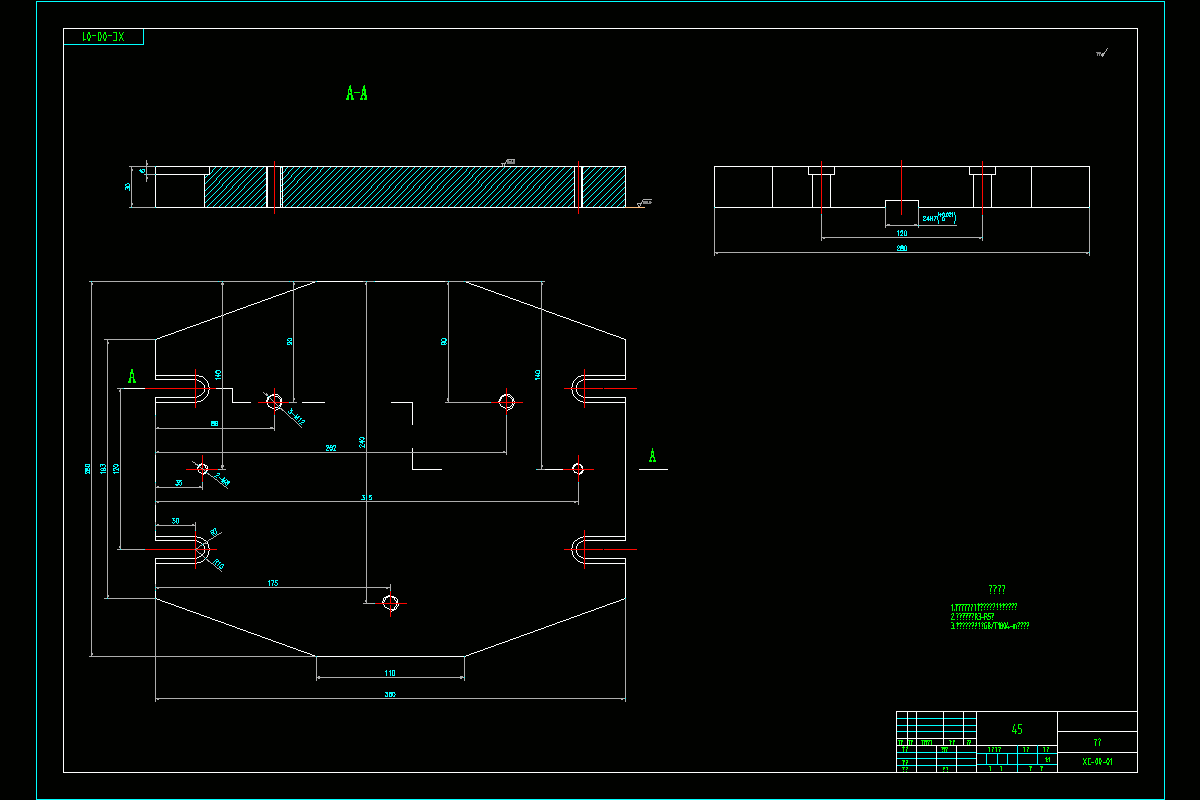

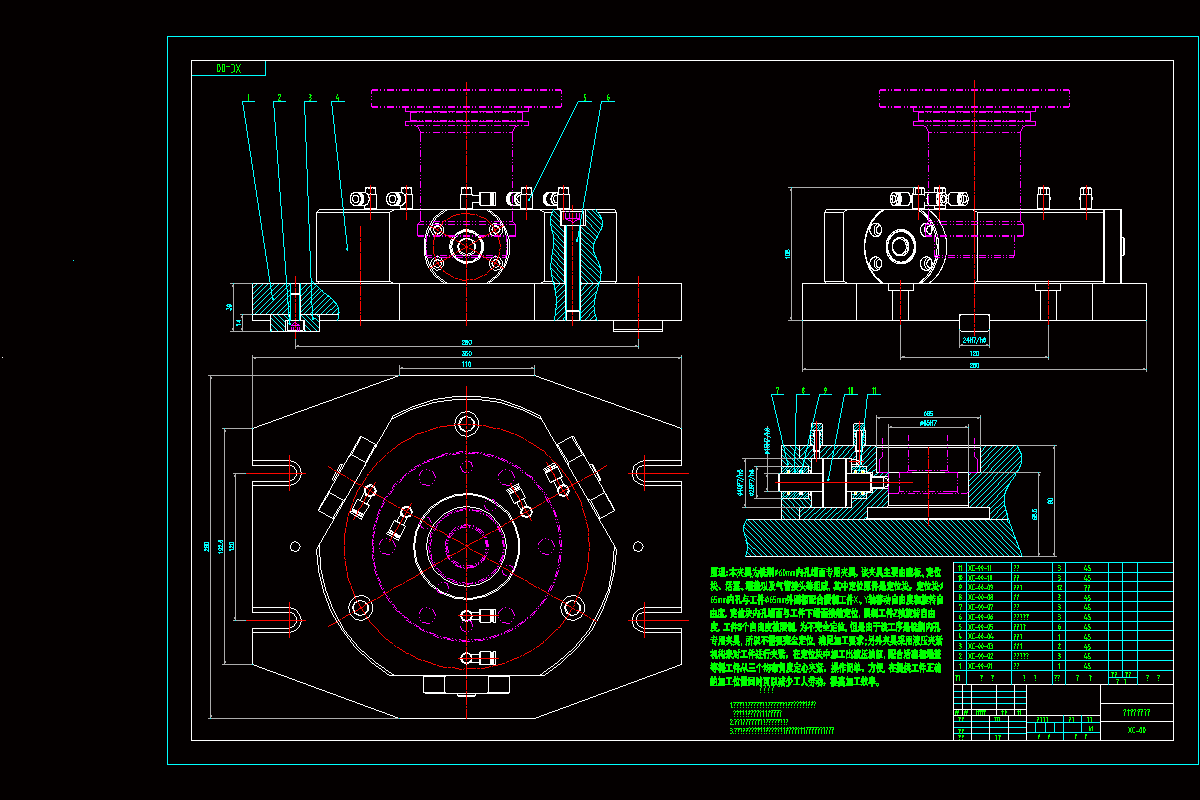

CAD版本图纸,共5张

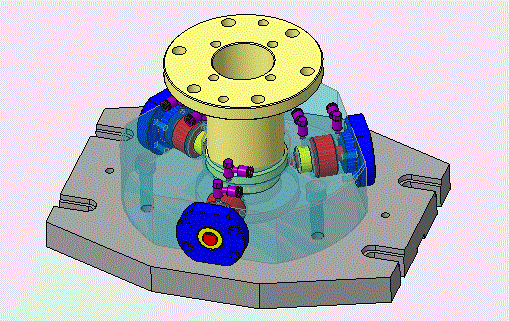

Creo三维图1套

STP三维通用格式1份


目   录

中文摘要及关键词 I

ABSTRACT II

第1章  引言 1

1.1 课题的目的及意义 1

1.2 国内外发展动态 2

1.3主要研究内容 4

第2章 零件分析 6

2.1零件详细分析图 6

2.2零件的作用 6

2.3零件加工表格面的详细技术分析 7

2.4把毛坯的余量跟形状确定 7

2.5绘制毛坯图 9

第3章 机械加工的工艺流程设计 10

3.1准确选择定位基准 10

3.2 拟订的工艺过程 12

4.1依照不同的工序来选择不同的机床 15

4.3 切削用量的计算和确定 16

工序Ⅰ:车削端面、外圆 16

工序Ⅱ:粗车ϕ65、ϕ80、ϕ75、ϕ100外圆以及槽和倒角 17

工序Ⅲ  钻扩ϕ32mm及ϕ43mm孔。Z3025摇臂钻床 18

工序Ⅳ 钻6×ϕ13.5,2×M10-6H,4×M10-6H深孔深24 20

工序Ⅴ:精车ϕ65mm的外圆及与ϕ80mm相接的端面 21

工序Ⅵ:精、粗、细镗ϕ60H8(   0+0.046)mm孔 23

工序Ⅶ:铣ϕ60mm孔底面 23

工序Ⅷ:磨ϕ60mm孔底面 24

工序Ⅸ: 镗ϕ60mm孔底沟槽 24

工序Ⅹ: 研磨ϕ60mm孔底面 24

第5章 机床夹具的设计 25

5.1机床夹具设计步骤 25

5.2夹具的结构及类型 25

5.3工件定位基准的选择 26

5.4定位元件的设计 26

5.5设计夹紧机构 28

5.6夹具总体结构 29

5.7夹具精度分析 29

5.8夹紧力计算 31

5.9夹具操作简要说明 32

第6章 总结与展望 33

6.1总结 33

6.2展望 34

参考文献 35

致谢 36
