Z1707-135G柴油机汽缸盖加工工艺及装备设计[含Proe三维图] 下载积分：50　资料编号： Z1707

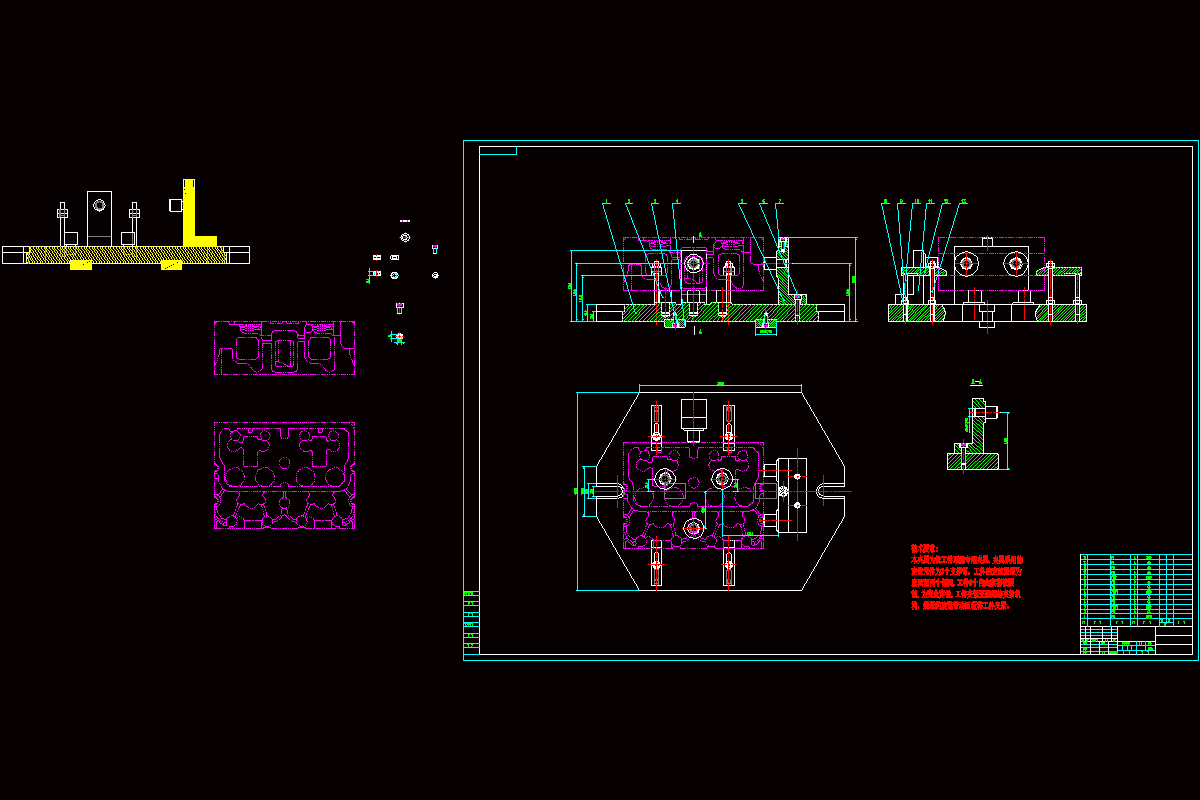

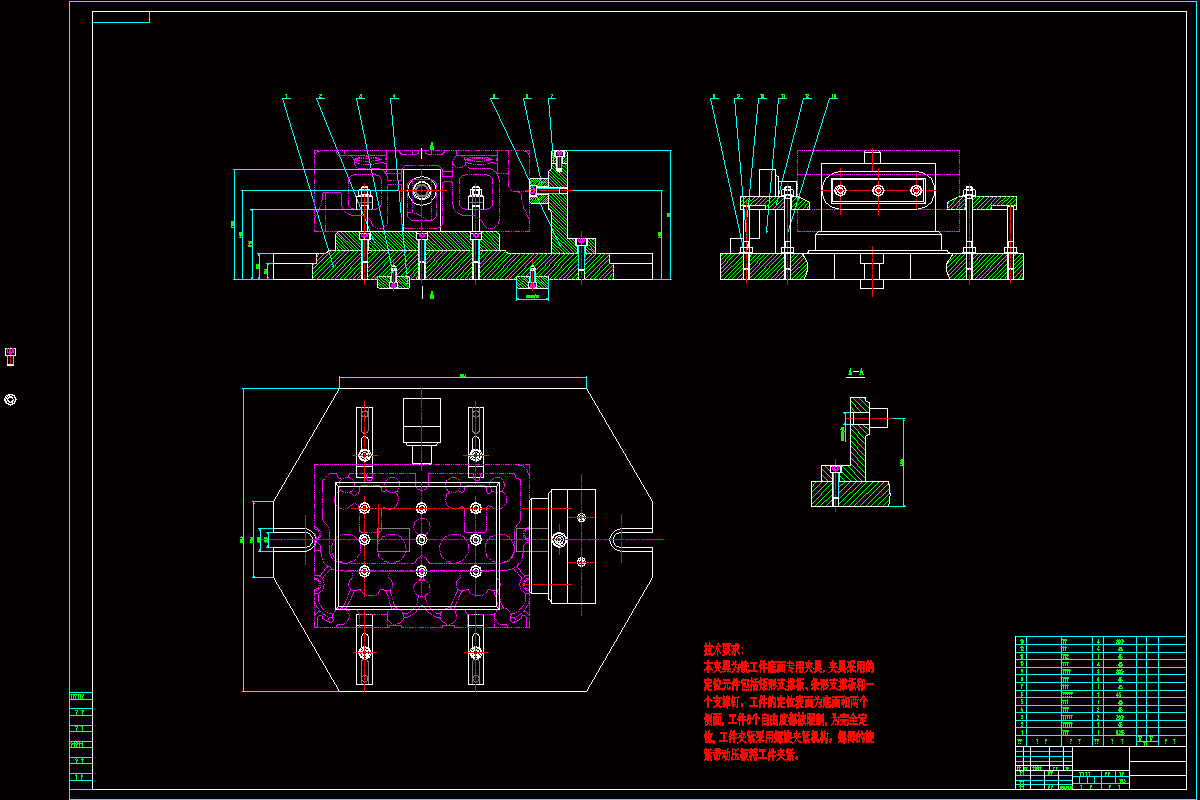

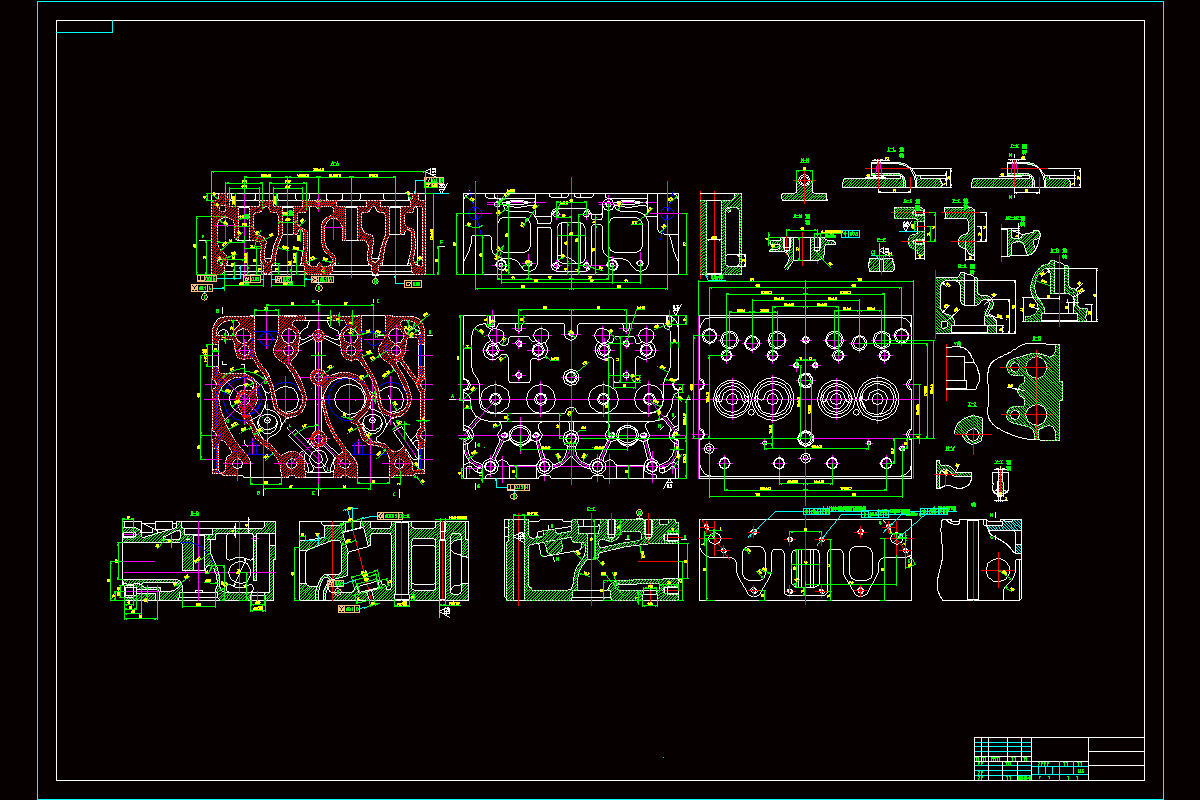

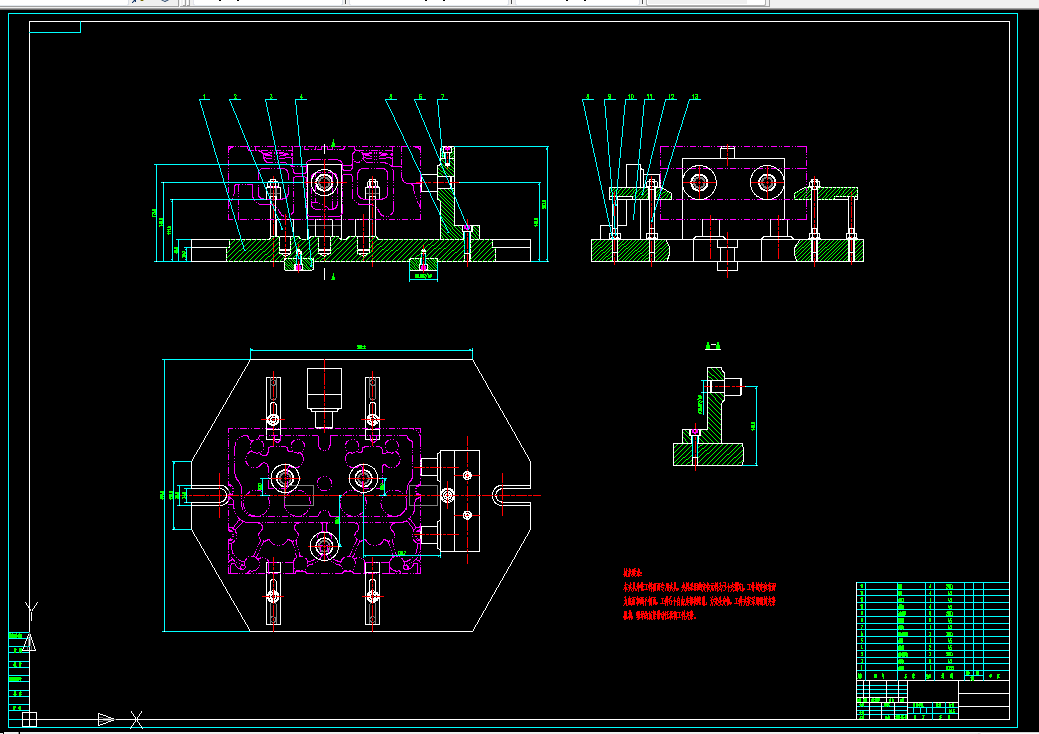

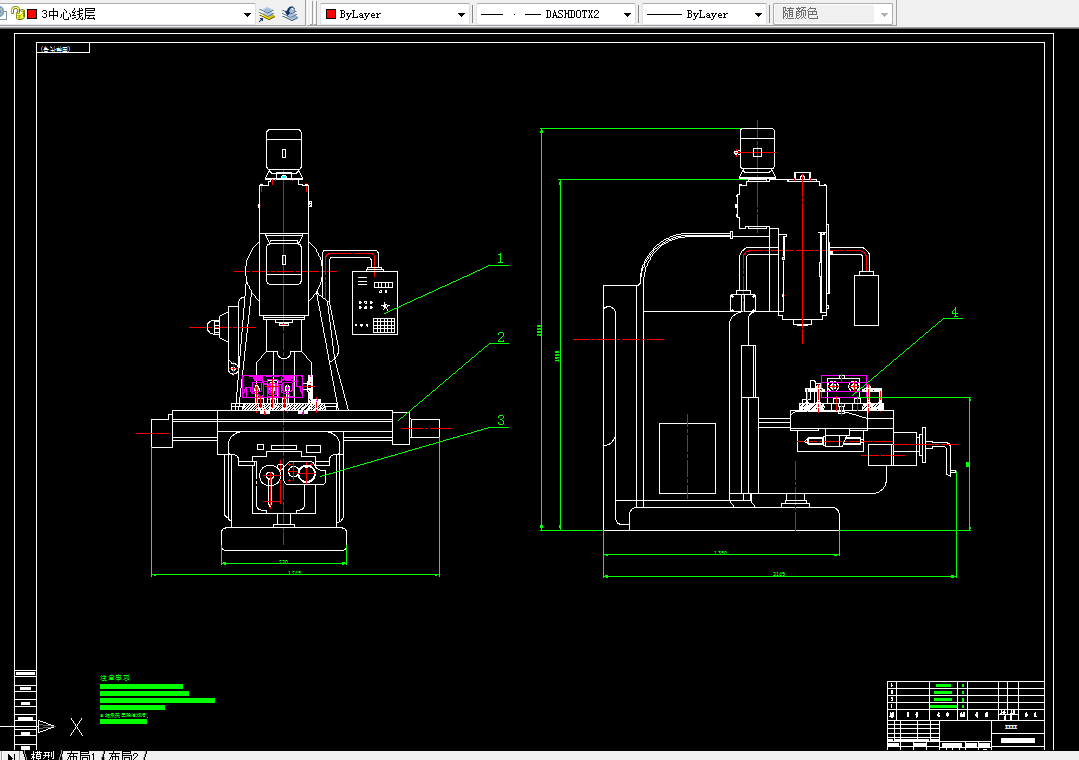

作品包括:

Word版说明书1份，共44页，约16000字

CAD版本图纸，共9张

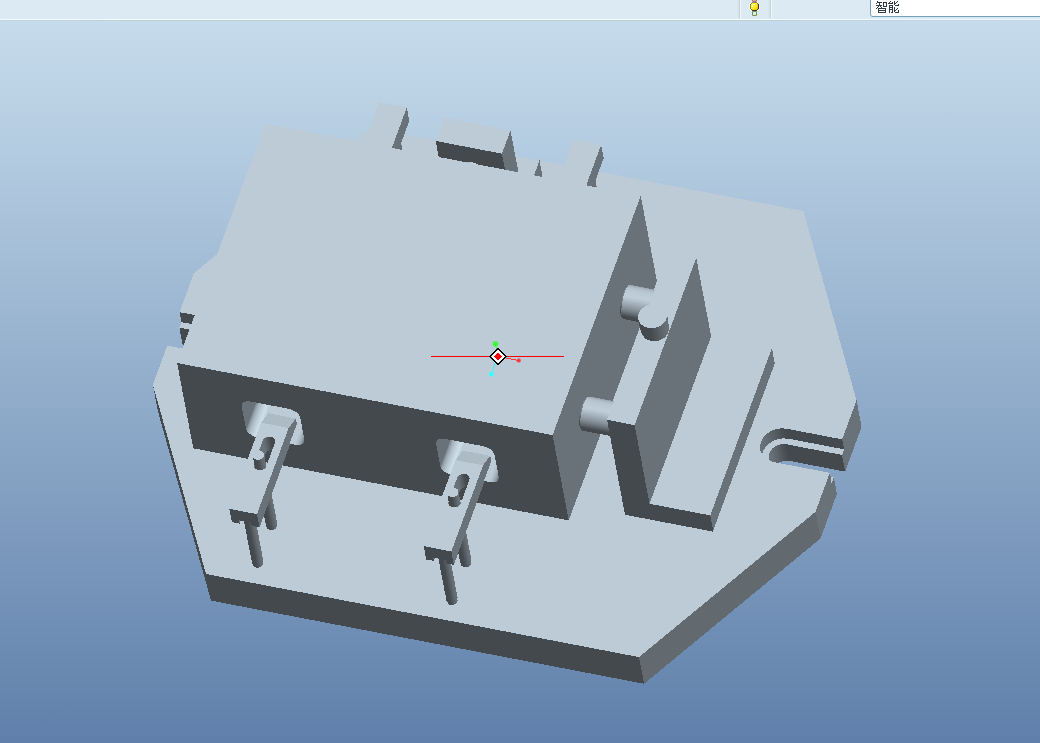

Proe三维图1套

摘  要

铣削加工专用机床是相对于通用机床而言，其主要零件为标准件，根据所需加工零件的外形和尺寸再设计制造一些关键机床部件，两者组合起来即是专用加工机床。

本次毕业设计的题目是柴油机气缸盖顶面铣削加工专机设计，之所以设计该专机，目的是减少加工所需成本和提高工件的生产效率。专机总体机构设计和铣削专用铣夹具设计是本次设计的主要任务。专机总体结构设计主要包括确定机床零件配置、机床机构的合理性设计，本次设计的专机决定采用卧式导轨，这样机床精度容易到达，工件的装夹也比较方便。在夹具设计过程中，选外圆柱面为定位基准面，用定位块与顶面接触，进行定位。专机的主要目的是使加工变得更容易操作，步骤更少更加简单，加工的成品容易达到精度同时降低工人的劳动强度，这些特点是本次专机所必备的。

关键词：铣削专机；柴油机汽缸盖；夹具；定位

目  录

摘  要 I

Abstract II

目  录 III

1 绪论 1

1．1 135G柴油发动机的发展简史 1

1．2 柴油发动机的工作行程 2

1.3 专用机床概述 2

1.2.1 专用机床工厂制度的转变及产品结构变化 2

1.2.2 专用机床技术装备现状与发展趋势 3

1.2.3设计机床的基本要求有以下几点： 5

2 总体方案论证 7

2.1设计要求： 7

2.2 被加工零件分析 7

2.3 工艺方案的制定 7

2.4 加工设备方案选择 12

2.5 确定机床总体布局 13

3 切削用量案的选择 14

3.1 切削刀具的选择 14

3.2 切削用量的选择 14

3.3 切削力、切削转矩、切削功率的确定 14

4 专用机床总体设计 17

4.1 被加工零件工序图 17

4.2 加工示意图 18

4.3 机床联系尺寸图 19

4.3.1 动力部件的选择 19

4.3.2 滑台及相配底座的选择 20

4.3.3 确定机床的装料高度H 20

4.4 机床生产率计算卡 20

4.4.1 理想生产率Q 20

4.4.2 实际生产率Q1 21

4.4.3 机床负荷率ŋ负 22

4.4.4 编写机床生产率计算卡 23

5 主轴箱设计 24

5.1 主轴及传动轴结构设计 24

5.2 主轴箱传动计算 25

5.2.1 传动比分配 25

5.2.2 传动系统设计及齿轮的排布 25

5.3 轴的计算与校核 27

6 夹具设计 30

6.1  机床夹具的概述 30

6.1.1机床夹具的组成 30

6.1.2机床夹具的类型 30

6.2工件结构特点分析 30

6.3工件定位方案和定位元件的设计 30

6.4夹紧方案和夹紧元件的设计 30

6.5夹具的性能及优点 31

6.6夹具体的设计 31

6.7误差的分析与计算 32

6.8 夹紧力的计算 32

6.9  夹具零部件的设计 33

6.9.1  夹具体的设计 33

6.9.2 压板的设计 34

致  谢 36

参考文献 37
