JJ8416-YSJQ121-00液压振击器设计 下载积分：50　资料编号： JJ8416

作品包括:

说明书一份，共36页

开题报告一份

外文翻译一份

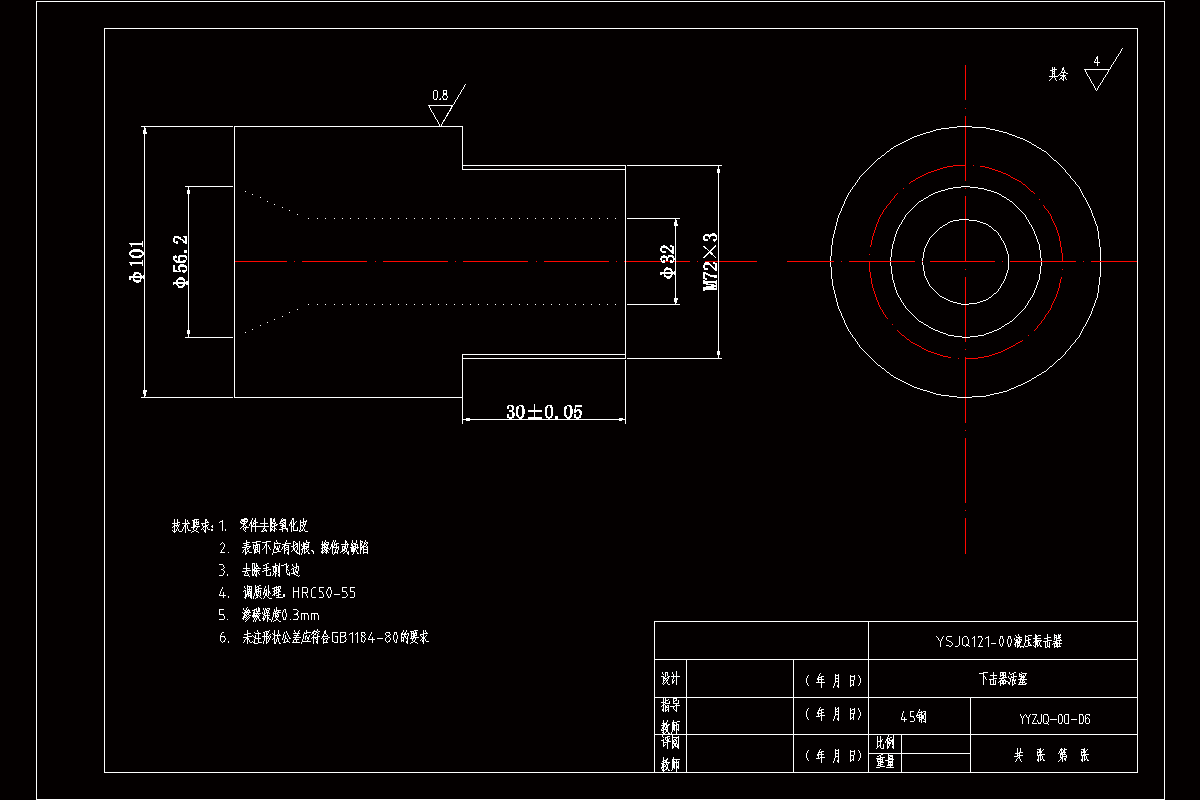

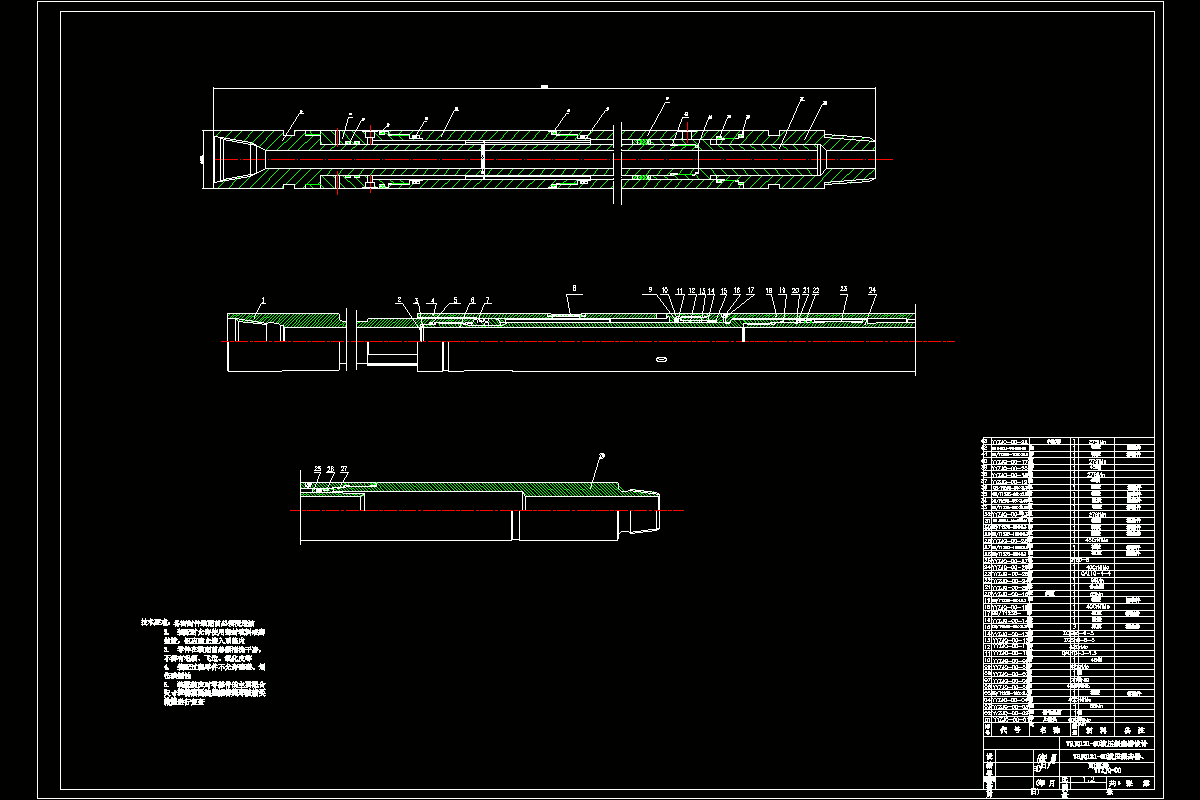

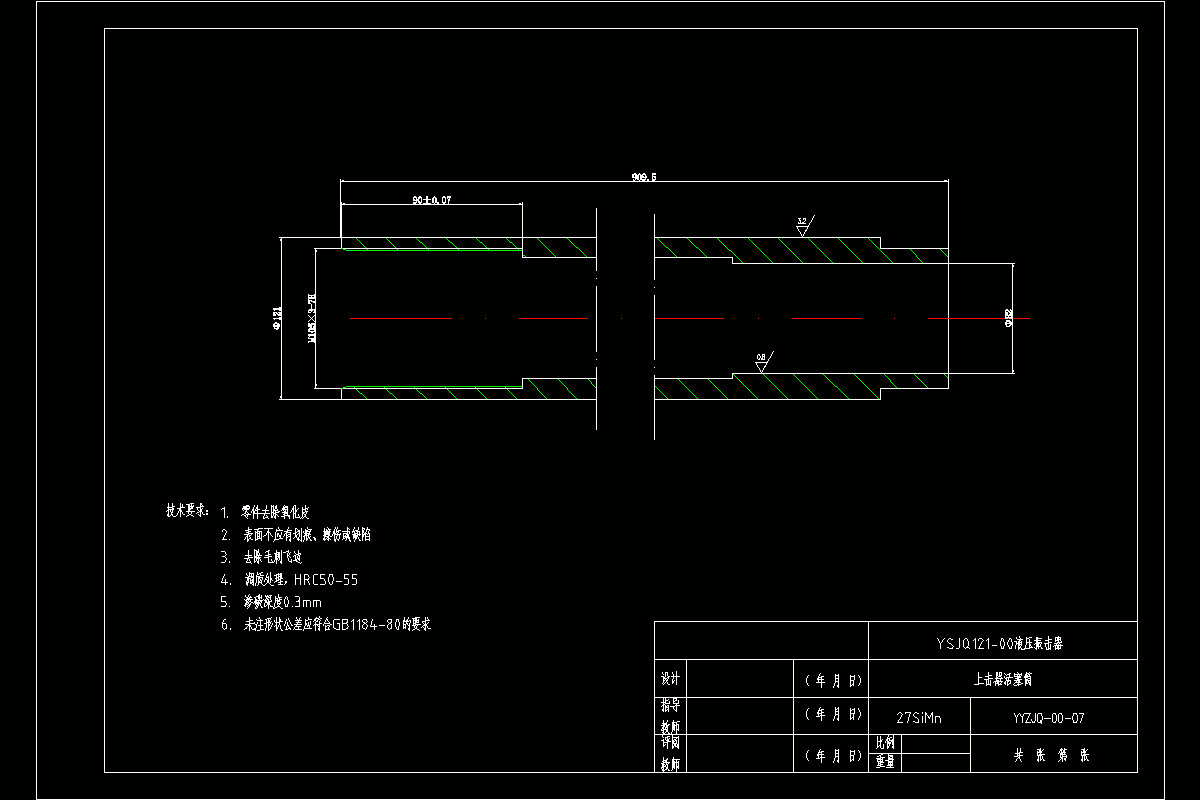

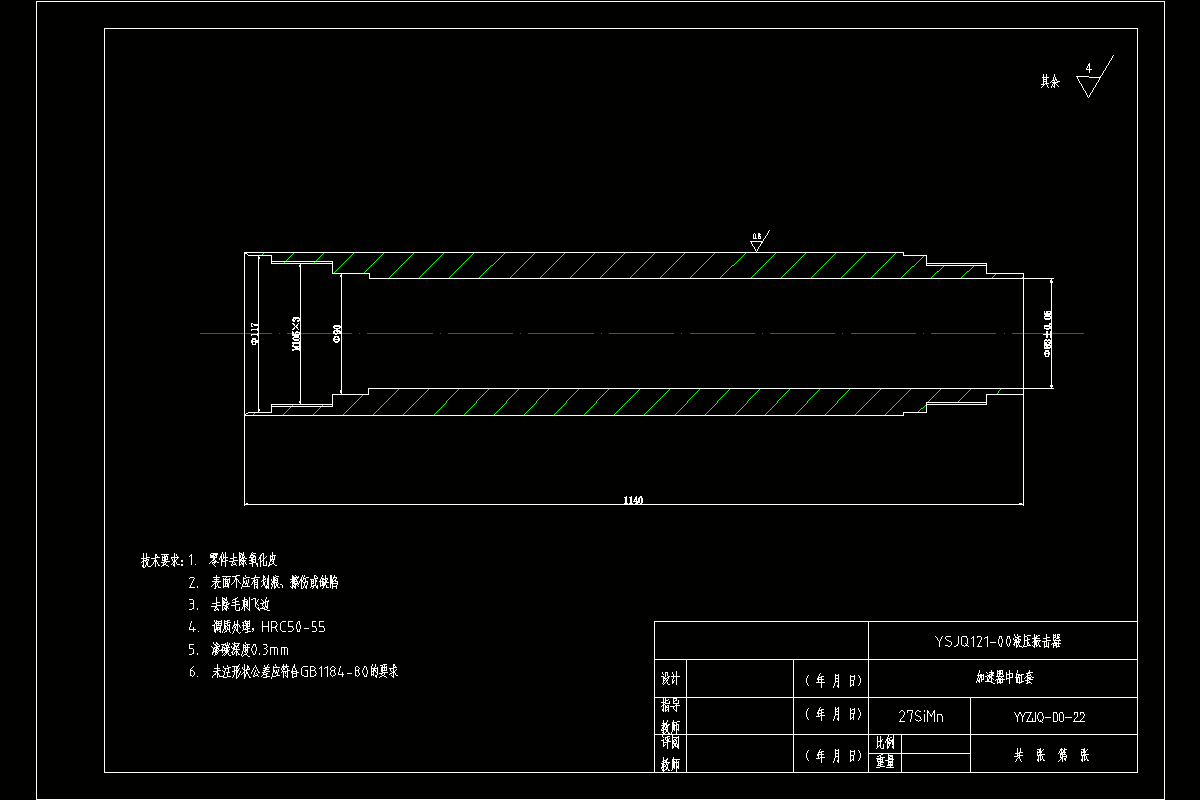

CAD版本图纸，共16张

摘要：在钻井过程中，由于地质结构复杂、技术措施不当等原因，常常诱发卡钻事故。卡钻对钻井工作影响重大，严重影响钻井效率，延长钻井工期，同时对油井及井下作业工具造成重大危害。因此，研究设计出一种井下解卡工具对于保证石油钻采作业的顺利进行意义重大。本文设计了一种液压振击器。在设计过程中，首先对国内外现有的有关振击器的文献进行仔细阅读，深入分析了现有振击器的结构特点及工作原理。然后，根据设计参数与要求，设计了一种液压式振击解卡工具，该振击器由液压系统和振击系统组成，它将解卡过程分为延时阶段、能量释放阶段和碰撞阶段三个部分。最后，建立该液压振击器的力学模型，根据能量守恒原理对该振击器产生的振击力进行详细计算校核。结果证明，所设计的振击器符合设计要求，使用过程中配合加速器可产生较大震击力，方便解卡。

关键词：液压；振击器；卡钻；解卡

目录

1绪论1

1.1液压振击器的研究目的及意义1

1.2油井井身结构1

1.3钻井遇卡事故2

1.4振击器的发展现状2

1.4.1振击器的类型简介2

1.4.2国内外现状3

1.5振击器的发展与趋势展望6

1.6本课题来源和研究内容6

2液压振击器设计8

2.1液压振击器的总体设计8

2.2液压振击器各结构工作原理9

2.3液压振击器工作过程10

2.4本章小结10

3设计理论计算12

3.1理论原理12

3.2液压释放力的理论计算12

3.3螺纹连接强度计算13

3.3.1螺纹基本数据13

3.3.2螺纹的抗拉载荷计算并校核15

3.4球拉杆抗拉强度计算校核15

3.5空心圆活塞拉杆壁厚强度计算校核16

3.6本章小结16

4加速器设计与理论计算18

4.1 YJQ型液压加速器概述18

4.2加速器的使用与维修20

4.2.1加速器的使用20

4.2.2加速器的维修20

4.3加速器计算校核23

4.3.1芯轴抗拉强度校核24

4.3.2花键概述与强度校核24

4.4本章小结27

5总结28

参考文献30

致谢32
