P672-大流量单向阀设计[含SW三维图] 下载积分：100　资料编号： P672

作品包括:

Word版说明书1份，共35页，约14000字

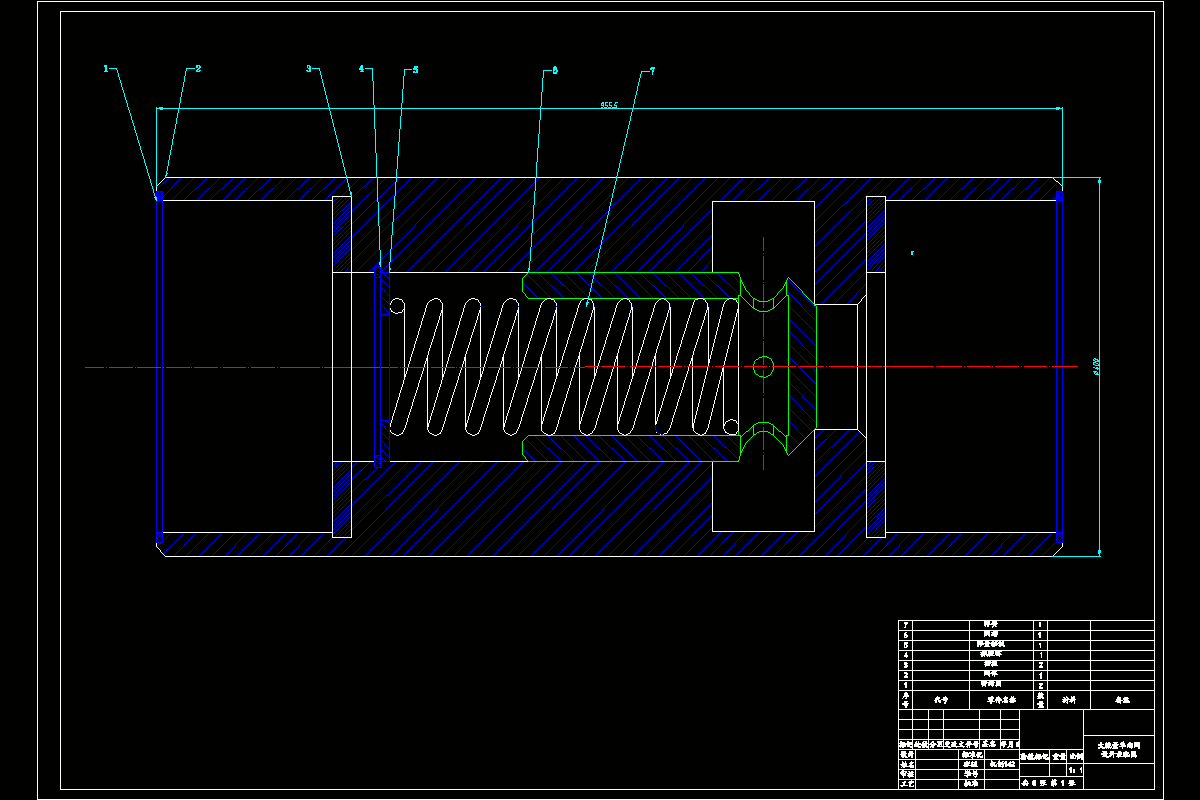

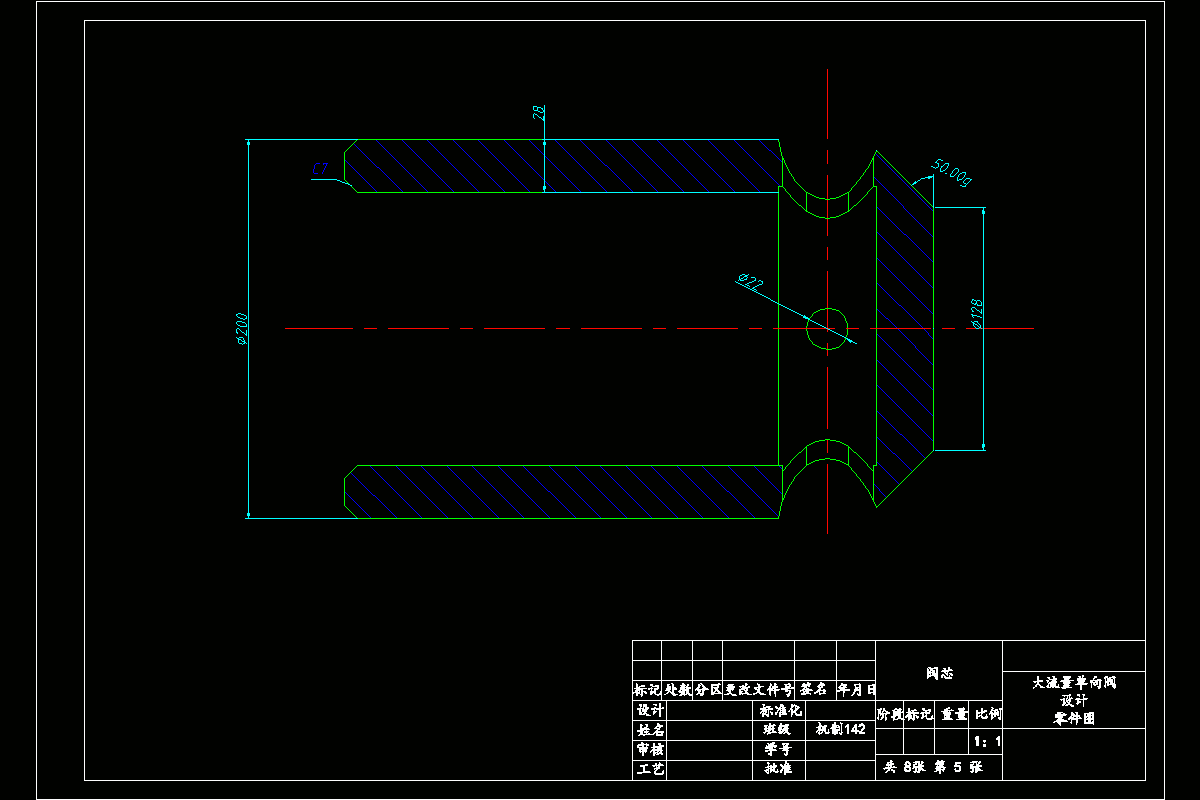

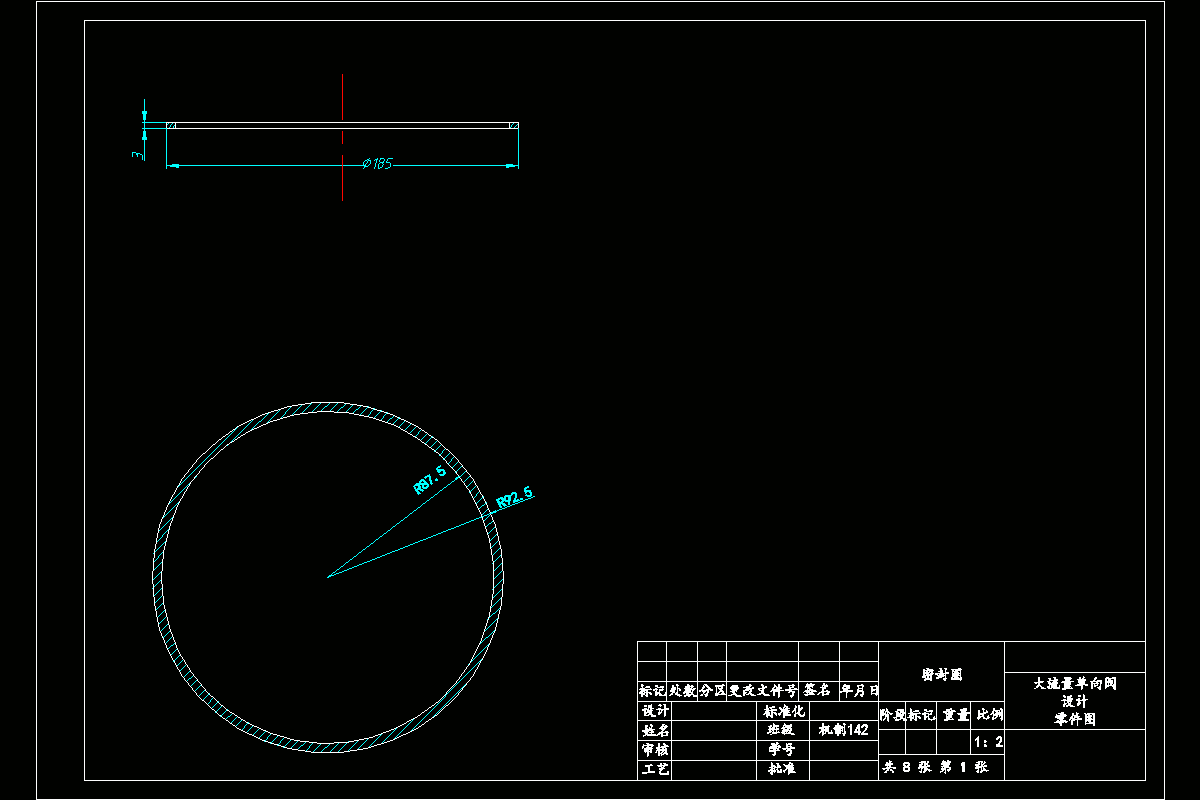

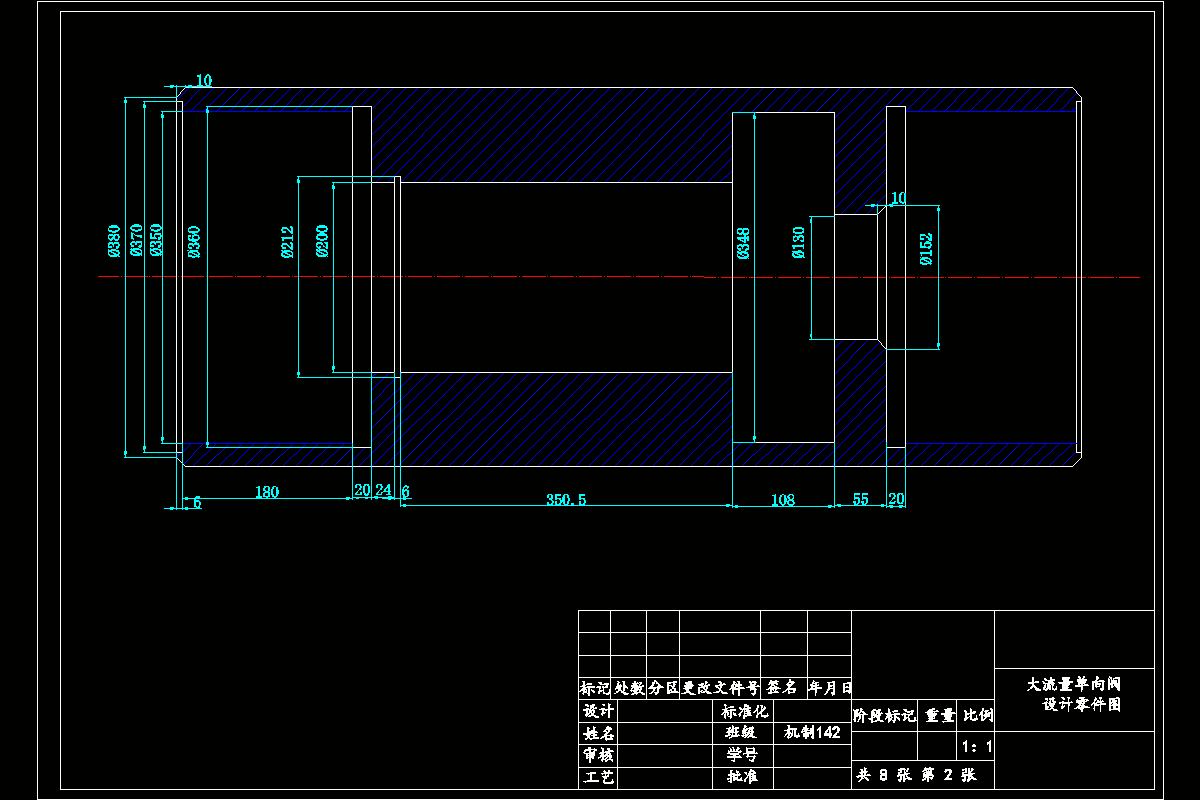

CAD版本图纸，共8张

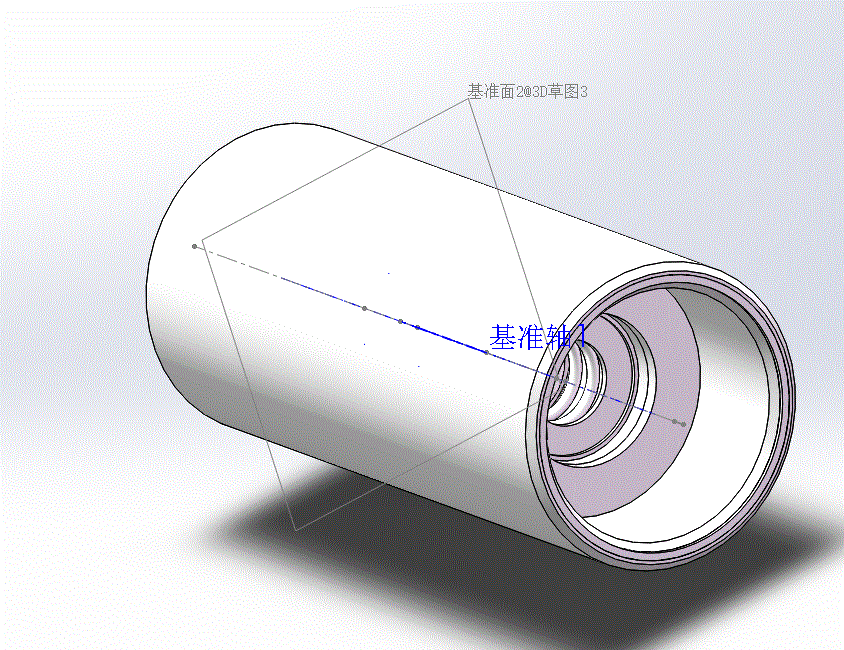

SW三维图一套

摘要：

单向阀作为一种常用液压元件，具有结构简单，工作可靠，稳定性强，拆装及维修方便等特点。并广泛应用于城市地下排水管网，汽车发动机，厂房锅炉以及采矿机械中的液压支架。应用范围十分广泛。

设计目标：方案可行、经济合理、有创新思路；体积小，重量轻，开闭动作平稳；设计方法：从结构、材料、防锈、密封形式等方面提出相应的解决措施。

设计结果和结论：本课题针对一种流量Q=550 L/min，开启压力pk=0.04MPa，工作压力p=12MPa，安装在外径为350mm的管道上的单向阀进行结构设计、受力分析与关键零部件校核，以完成阀门的结构设计仿真和优化创新为目的。首先，根据设计要求参数设计阀门的结构，然后进行弹簧强度和阀体稳定性校核；再利用cad和solidworks绘制阀门的二维和三维零件图及装配图，接着对绘制的装配图进行建模分析。最终，确保了阀门工作的稳定性和安全性。

关键词:单向阀 锥阀芯 结构 大弹簧  纯水介质

目  录

摘要 …………………………………………………………………………………………Ⅰ

Abstract……………………………………………………………………………………

Ⅱ1绪论…………………………………………………………………………………………5

   1.1阐述单向阀的组成部件和作用，连接形式及要求……………………………5

   1.2单向阀的种类……………………………………………………………………5

   1.3课题背景及研究意义……………………………………………………………7

   1.4课题的国内外研究发展现状……………………………………………………8

       1.4.1国外研究现状…………………………………………………………8

       1.4.2国内研究现状…………………………………………………………8

   1.5对单向阀的要求………………………………………………………………9

   1.6水介质单向阀的核心问题及应用意义…………………………………………9

2单向阀机械结构设计……………………………………………………………………10

   2.1单向阀的主体结构和特点………………………………………………………10

2.2弹簧的结构种类和作用机理和发展现状………………………………………10

   2.3设计阀口结构和阀体结构……………………………………………………11

       2.3.1几何尺寸的确定…………………………………………………………11

       2.3.2受力计算和性能计算……………………………………………………13

       2.3.3强度计算…………………………………………………………………14

3圆柱形螺旋压缩弹簧的设计与计算方法…………………………………………15

3.1弹簧端部结构的确定…………………………………………………………15

3.2弹簧钢丝的材料及其机械性能………………………………………………15

3.3弹簧的设计与计算…………………………………………………………15

3.4弹簧的工作图和技术要求……………………………………………………29

4单向阀建模……………………………………………………………………31

4.1单向阀…………………………………………………………………………31

4.2液控单向阀……………………………………………………………………31

5.结论……………………………………………………………………………………33

参考文献……………………………………………………………………………………34

致谢……………………………………………………………………………………36
