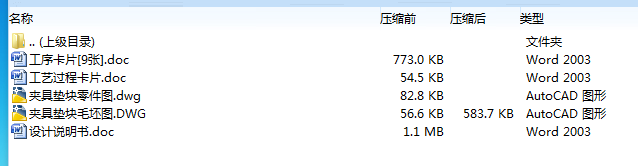

作品包括:
说明书1份,共25页,约7000字左右

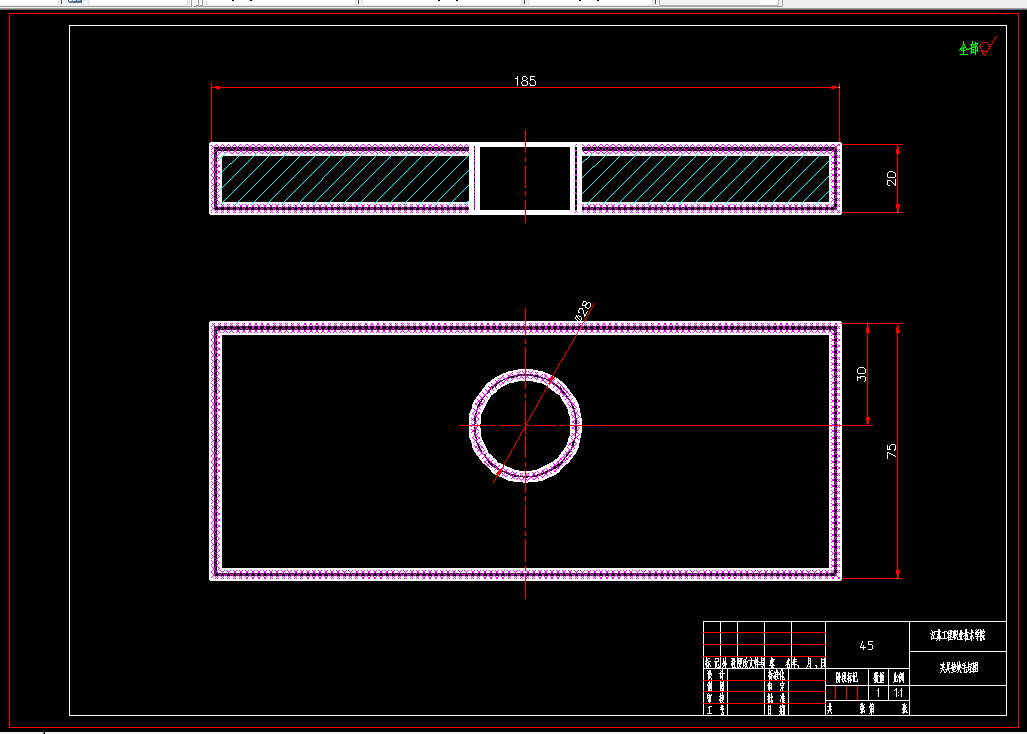

CAD版本本图纸,共2张
摘要
本篇设计是夹具垫块加工工艺及编程,夹具垫块零件的主要加工表面是各表面的铣削和磨削加工及内孔 的铣削削加工以及 、 直孔的钻削加工和2- 深5腰槽的铣削加工等。一般来说,保证平面的加工精度与保证孔系的加工精度相比,保证平面的加工精度比较容易。孔径加工都是选用专用钻夹具,夹紧方式一般选用手动夹紧,夹紧可靠。因此生产效率较高。能够满足设计要求。
文章的重点在于对夹具垫块的工艺性和力学性能分析,对加工工艺规程进行合理分析,对夹具垫块进行加工工艺的规程设计,包括了夹具垫块的数控铣削加工,并且介绍了数控铣的加工工艺及编程,以此夹具垫块进行数控铣的加工工艺编制和数控编程的设计,经过实践证明,最终可以加工出合格的夹具垫块零件。
关键词:加工工艺;夹具垫块;编程;数控
目 录
摘 要 I
1 零件结构工艺分析 1
1.1夹具垫块零件的分析 2
1.2刀具、量具的选择 3
1.3确定毛坯的制作形式 4
2 工艺规程设计 5
2.1选择定位基准 6
2.2制定工艺路线 9
2.3选择加工设备和工艺设备 10
2.4机械加工余量、工序尺寸及公差的确定 10
3 确定切削用量及基本工时 12
3.1工序20:粗铣、半精铣零件上下端面 13
3.2工序30:粗铣、精铣零件左右端面 14
3.3工序40:平面磨零件上下端面至尺寸,保证平行度和平面度 15
3.4工序50:粗铣、半精铣、精铣宽度为2- 深5腰槽至尺寸 16
3.5工序60:粗铣、半精铣 孔至尺寸 17
3.6工序70:铣2-∮18深11沉孔到位 18
3.7工序80:钻2-∮11孔到位 18
3.8工序90:钻4-∮9通孔至尺寸 18
4 零件编程 19
4.1粗铣、半精铣、精铣宽度为2- 深5腰槽至尺寸 20
4.2粗铣、半精铣 孔至尺寸 20
结 论 21
参考文献 22
致 谢 23
