Z712-新型洗麦机的设计与分析 下载积分：50　资料编号： Z712

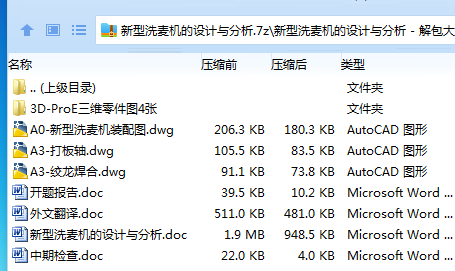

作品包括:

Word版设计说明书1份，共43页，约24000字

任务书一份

开题报告一份

外文翻译一份

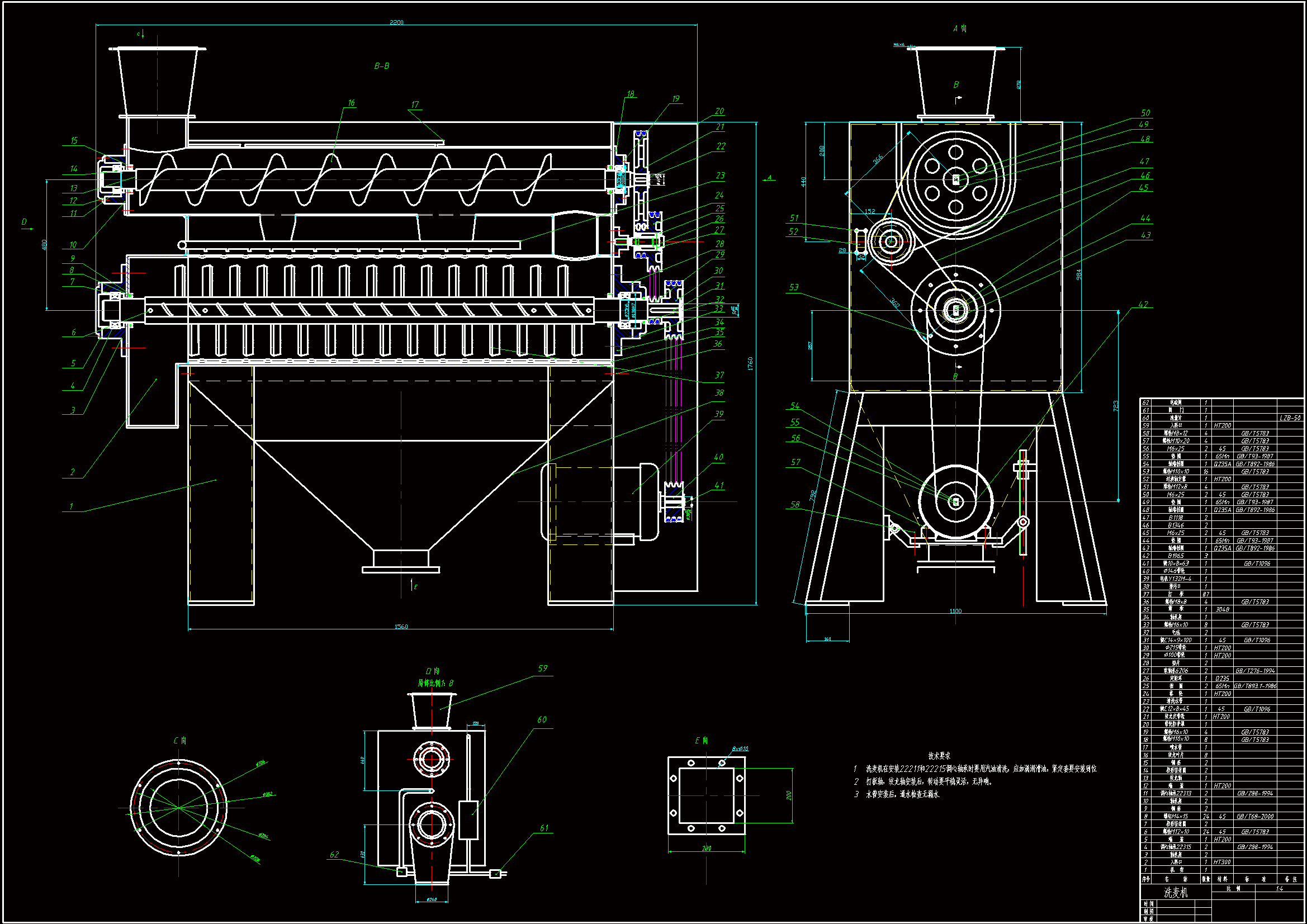

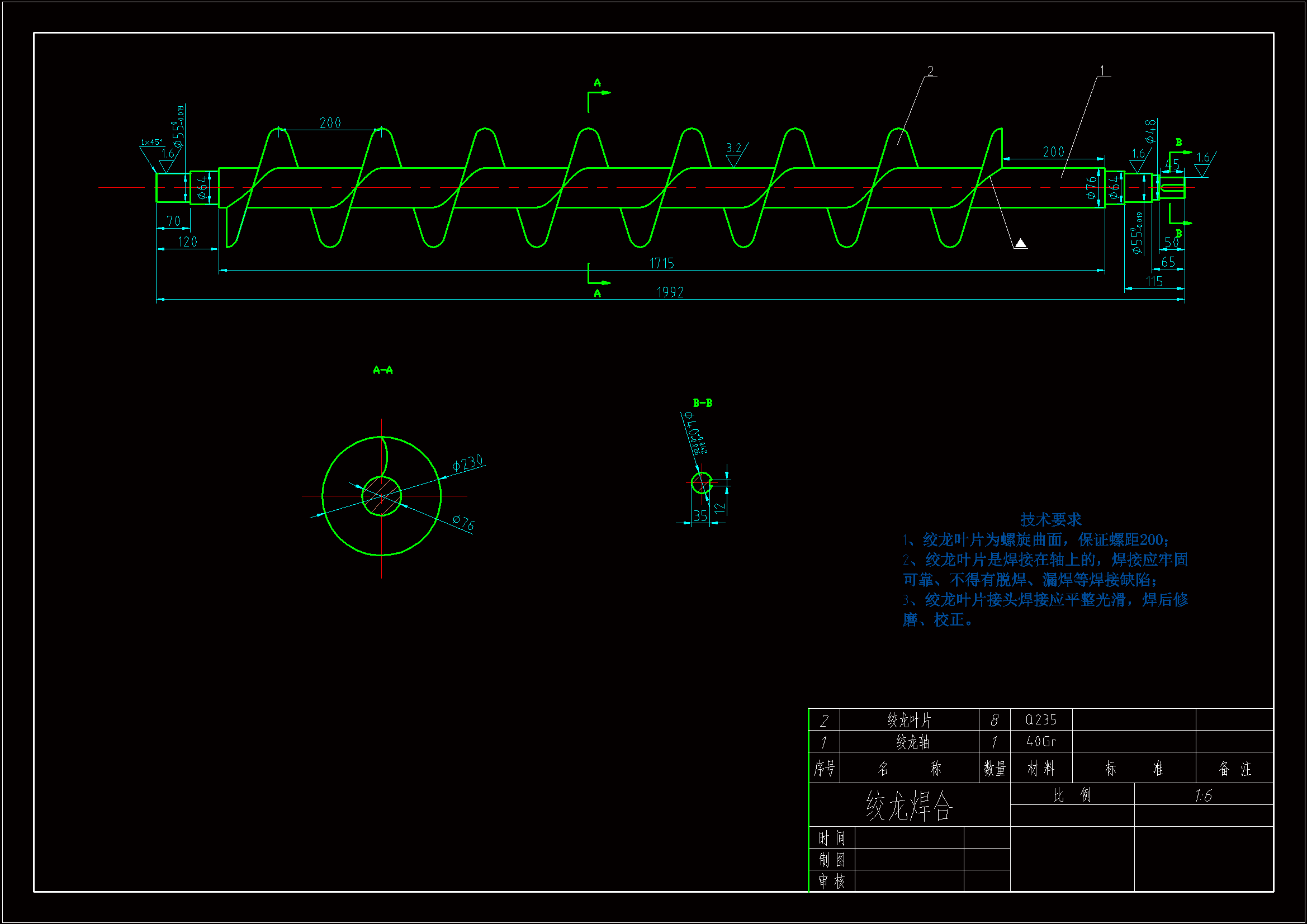

CAD版本图纸，共3张

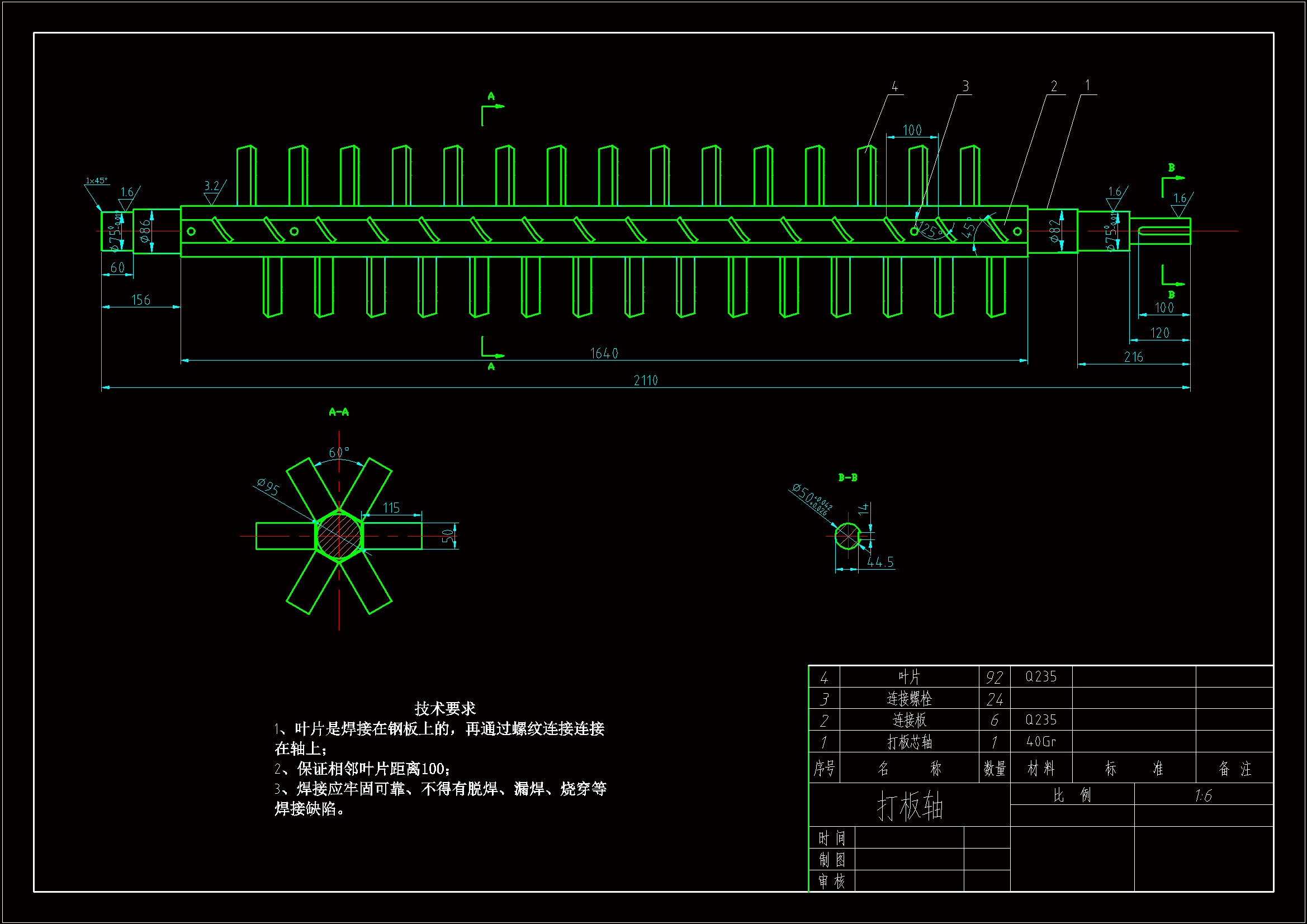

Proe三维零件图4张

摘要

小麦是我国主要的粮食作物，也是我省主要的经济作物，本课题主要针对汉中某粮食制造企业急需开发一种针对去除小麦种麦秸，同时兼顾沙石、泥土等杂质去除和小麦着水的现状，开发一种新型洗麦机。

洗麦机用于在小麦制粉之前对小麦麦粒进行清洗，本设计根据传统洗麦机的工作原理和缺点进行乐改进：将浸水清洗改为喷水清洗，节水80%左右；将小麦的垂直向上输送改为水平输送，节电55%左右。该两点改进为新型洗麦机的重大改进。该机构主要由机架、洗麦槽、甩干筒、传动机构、水份监测及水份控制系统几部分组成。主要通过打板和绞龙的运动以及封闭的供水系统实现小麦的清洗。在技术创新方面，主要增加了水流量监测控制装置，定时喷洒水装置，调速装置。本文主要通过对零部件的分析，主要是绞龙部分设计计算：并对传动部分进行了分析，对绞龙轴，打板轴，带轮等进行设计计算，总结了其主要的加工工艺，设计出了CAD装配图及零件图，新型洗麦机充分利用成熟的技术和结构部件，既满足节能减排的目的，同时也满足产量。

【关键词】：绞龙，打板，水份控制

目录

1.绪论 1

1.1我国面粉行业现状和小麦表面清洗 1

1.1.1 小麦的加工工艺 1

1.1.2小麦表面清洗和面粉现状 2

1.2传统洗麦机工作原理和缺点 2

1.3影响洗麦机工艺效果的因素分析 4

1.3.1麦粒与水流的关系 4

1.3.2固——液搅拌功率 4

1.3.3水体流动的能量衡算 5

1.3.4新型洗麦机的改进雏形 6

1.4新型洗麦机的技术要求 6

2.设计过程和分析 7

2.1打擦节能型洗麦机的设计任务与目标 7

2.2打擦节能型洗麦机技术方案 7

2.3洗麦机设计原则 8

2.4  洗麦机的工作原理设计和优点 8

2.4.1洗麦机的工作原理 8

2.4.2新型打擦节能型洗麦机的优点 8

3.传动系统设计 9

3.1 电动机的选择 9

3.1.1选择电动机类型和结构型式 9

3.1.2选择电动机的容量 9

3.2运动参数确定 9

3.2.1 计算参数 9

3.3 零件尺寸计算 10

3.3.1绞龙设计 10

3.3.2 V带的设计计算和校核 17

3.3.3 轴的最小直径计算 20

3.3.4带轮结构设计 21

3.4键的设计和校核 23

3.4.1键的选择 23

3.4.2键的校核 23

3.5轴承的选择和校核 24

3.5.1轴承的选择 24

3.5.2轴承的校核 24

4.洗麦机的供水设计 27

4.1小麦的水分调节 27

4.2 小麦水分调节的目的和作用 27

4.3水分控制的措施 27

5.主要结构及设备的制造工艺 28

5.1主要结构 28

5.2主要设备及其制造工艺 28

5.3装配工艺 28

6.打擦节能型洗麦机的关键技术及创新点 29

6.1洗麦机的技术优点 29

6.2 新型洗麦机的创新点 29

7.三维零件的建模 30

总结与展望 33

致谢 34

参考文献 35
