Q704-自动液体灌装机设计【含SW三维图】 下载积分：50　资料编号： Q704

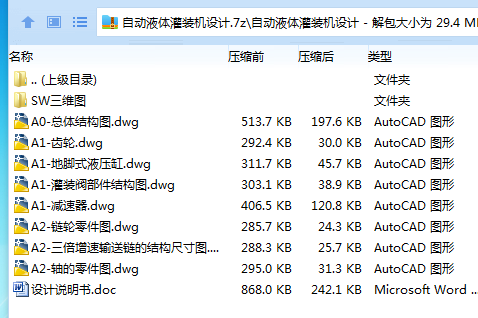

作品包括:

Word版说明书1份，共52页，约15000字

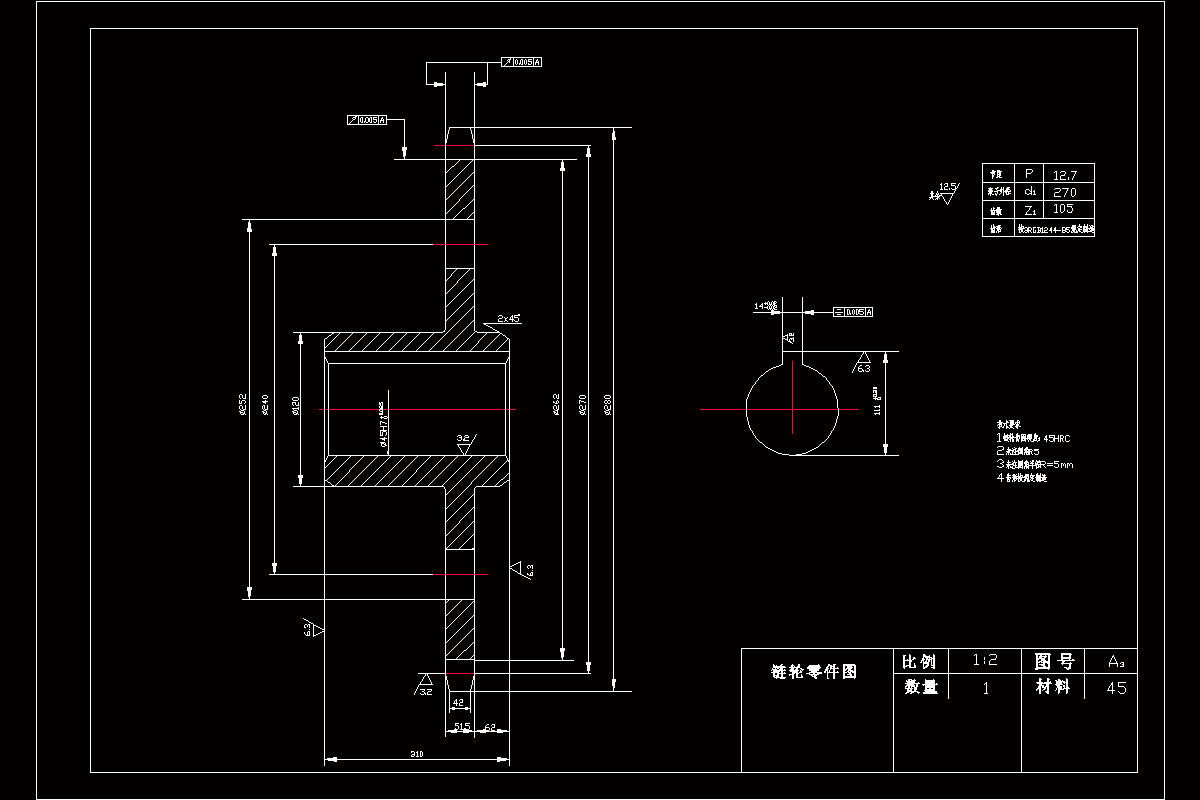

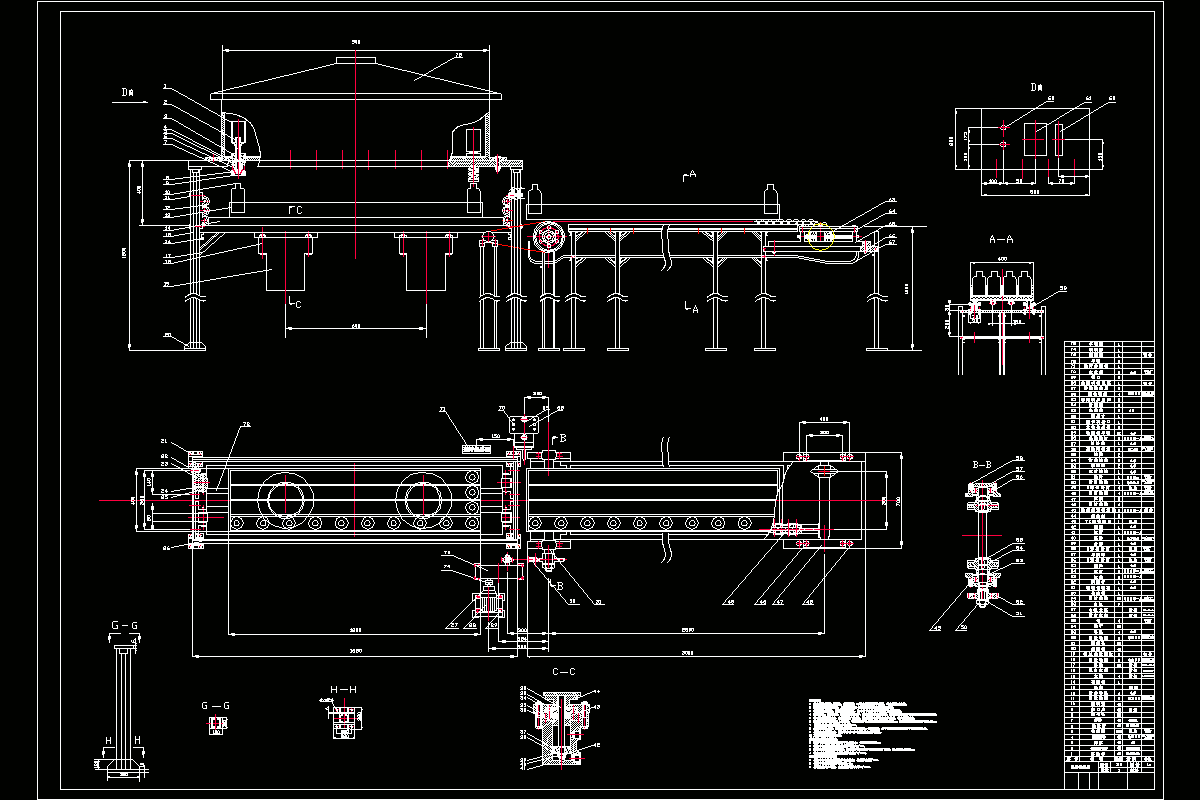

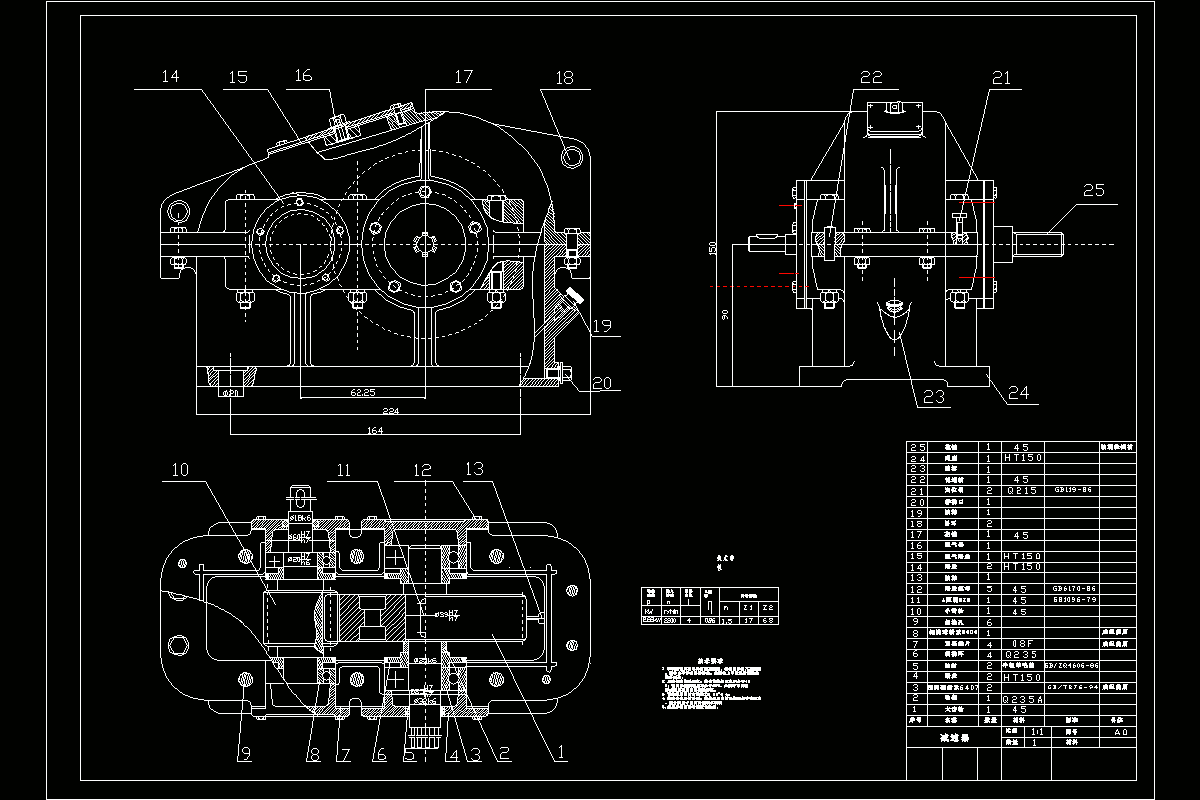

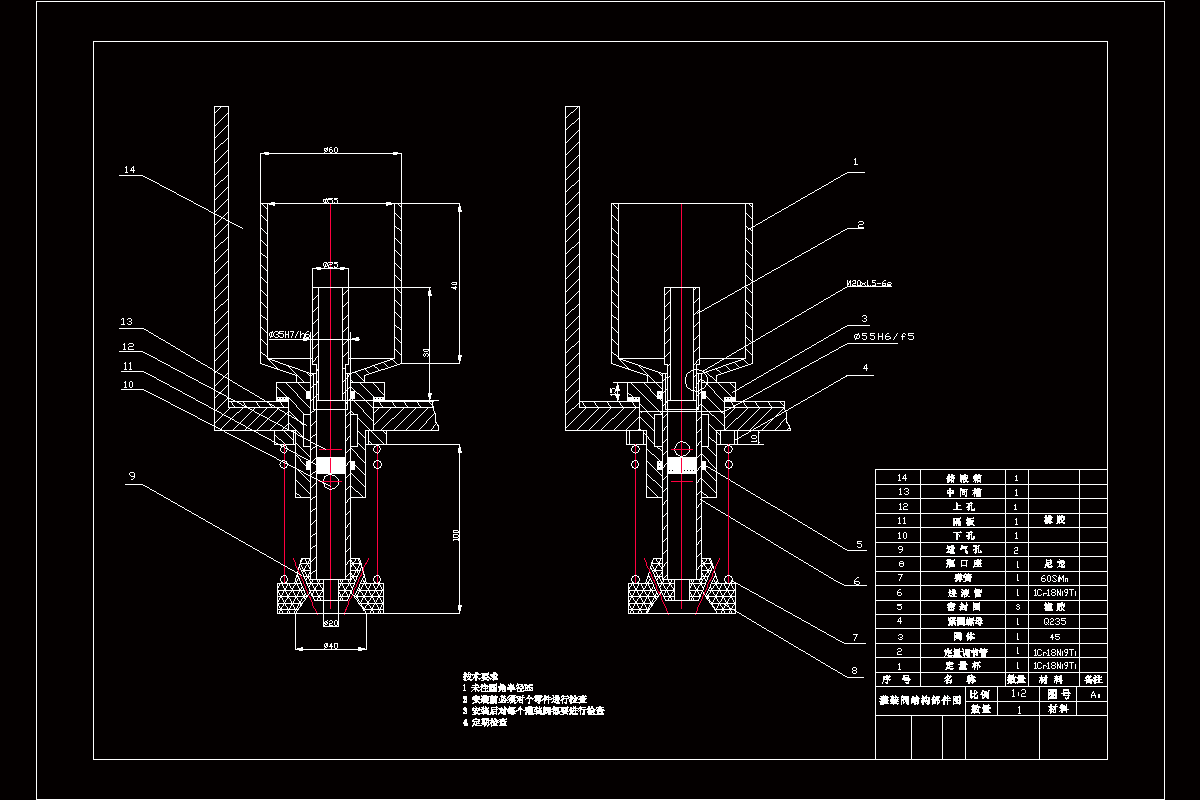

CAD版本图纸，共8张

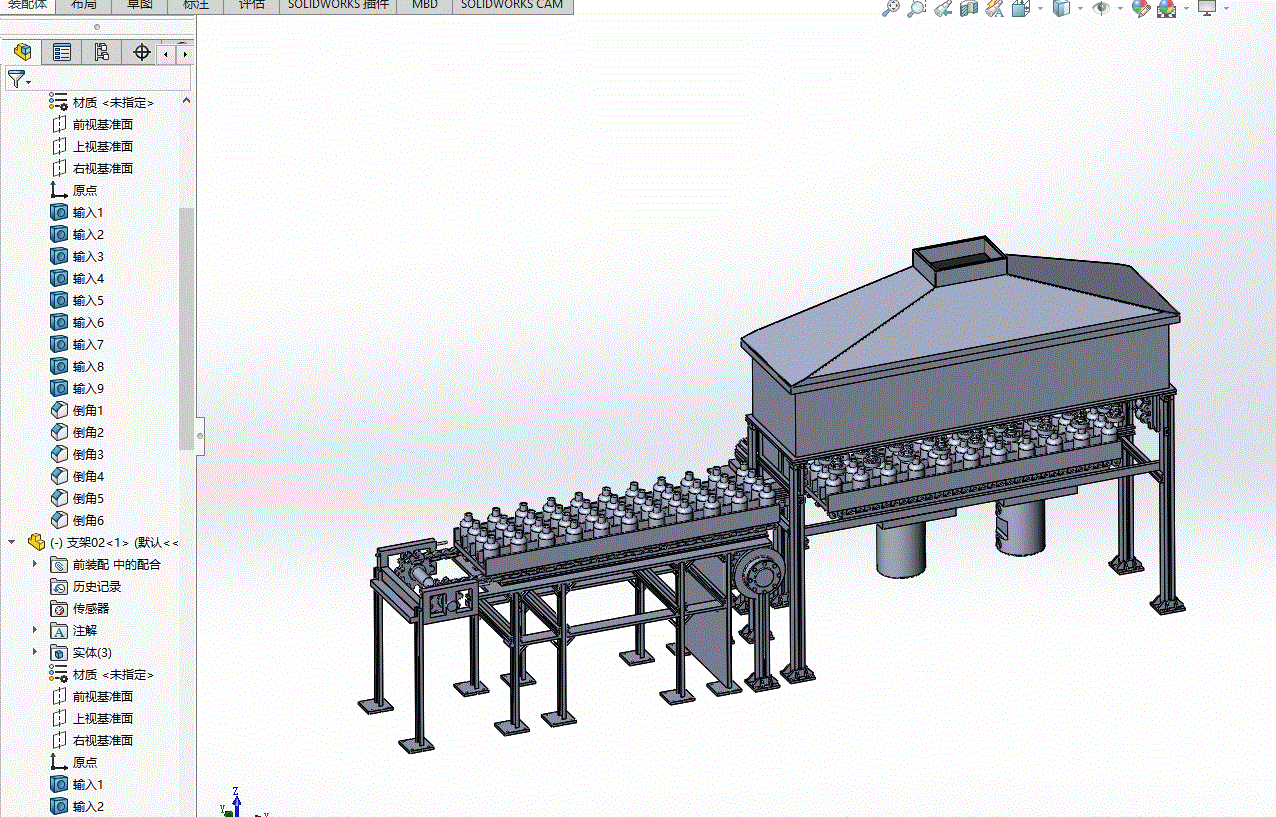

SW三维图一套

【摘要】:本文主要介绍了一种为液体饮料生产企业设计的自动灌装生产线。分析了定量常压式灌装设备的国内外现状，探讨了产品的市场开发背景，对设备的基本原理、结构设计以及各个子系统，如供送系统、灌装系统、控制控制系统以及执行系统的主要功能都作了详细介绍，论述了设备开发过程中采用的一些关键技术；采用单片机控制，系统控制方便准确、稳定可靠；执行机构可靠性高、稳定性好；传感器的应用更是提高了设备的可靠性；抗干扰设计和一体化的设计简化了系统结构，降低了重量，节省了成本。

本文研究成果及主要工作包括:首先，通过对比和分析完成了对各个子系统环节的选择与设计的基本思想和开发思路，单片机应用系统的开发，进行了硬件设计和软件编程；其次，对设备进行了准确度等级的检测实验和商品实例分析;最后，对系统的各个组成机构进行了整体一致性地分析和控制。设备具有精度高、速度快、稳定可靠、操作简单等优点，配以自动式封盖机能适用于自动化生产，可广泛应用于食品，医药，轻工，化工，纺织，电子，仪表等行业，提高了企业的劳动生产率和计量保证能力，具有较高的应用价值和良好的市场前景。

关键词：灌装；直线型；控制；单片机

目录

第1章  绪论 1

1.1概述 1

1.2国外饮料灌装机械的发展概况 1

1.3我国饮料灌装机械制造业概况 2

1.4液体灌装机械的分类 2

1.5液体灌装机械的发展趋势 2

1.6本章小结 3

第2章  总体方案的设计分析和方案的比较与选择 4

2.1设计分析 4

2.2灌装机的总体结构 6

2.3本章小结 6

第3章  液料供送系统的设计计算和选用 7

3.1输送管路的设计 7

3.2输送液泵的确定: 8

3.3阀端孔口流量的计算 8

3.4供液系统原理图 10

3.5供液系统所选元件的参数与一些重要参数 11

3.6本章小结 12

第4章  供瓶系统的设计计算和选用 13

4.1输送线方案的选用 13

4.2电机到减速器的传动设计与计算: 13

4.3链传动设计计算： 16

4.4输送线部分的计算： 21

4.5轴系部件的设计计算 23

4.6本章小结 27

第5章  灌装系统设计和选用 28

5.1灌装机储液箱的尺寸确定 28

5.2储液箱上的一些辅件的说明 28

5.3罐装方法与定量方法的选用 29

5.4本章小结 29

第6章  执行系统的设计计算和选用 30

6.1动作分析与执行件的选用 30

6.2设计分析与方案设计 30

6.3机械液压系统设计与计算 31

6.4液压系统回路方案设计 34

6.5选择液压元件： 34

6.6本章小结 36

第7章  控制系统的设计和选用 37

7.1水箱液位控制 37

7.2执行系统的控制 40

7.3本章小结 41

第8章成本预算与环境分析 42

8.1 成本预算 42

8.2环境分析 44

参考文献 45

致  谢 46
