Q554-年总产45万吨环氧乙烷乙二醇工艺设计 下载积分：50　资料编号： Q554

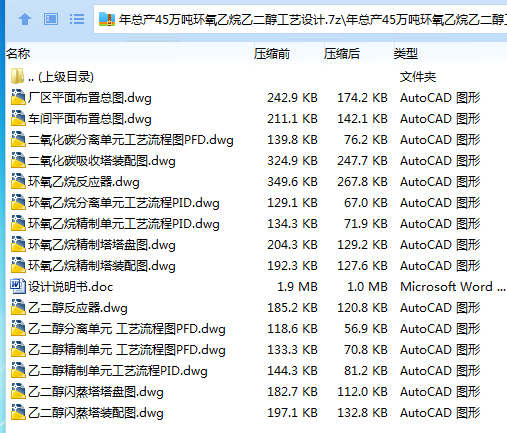

作品包括:

Word版说明书1份，共159页，约67000字

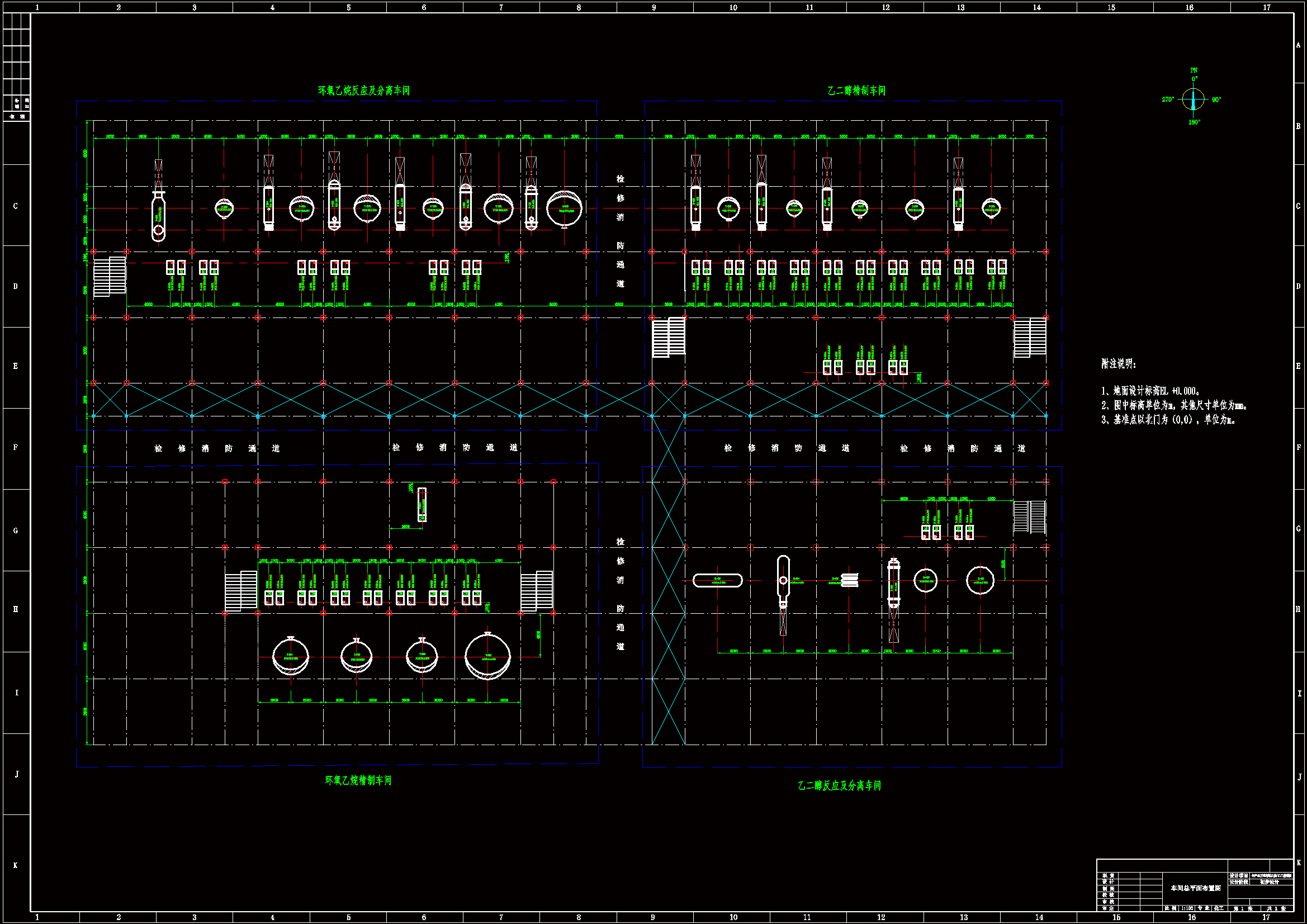

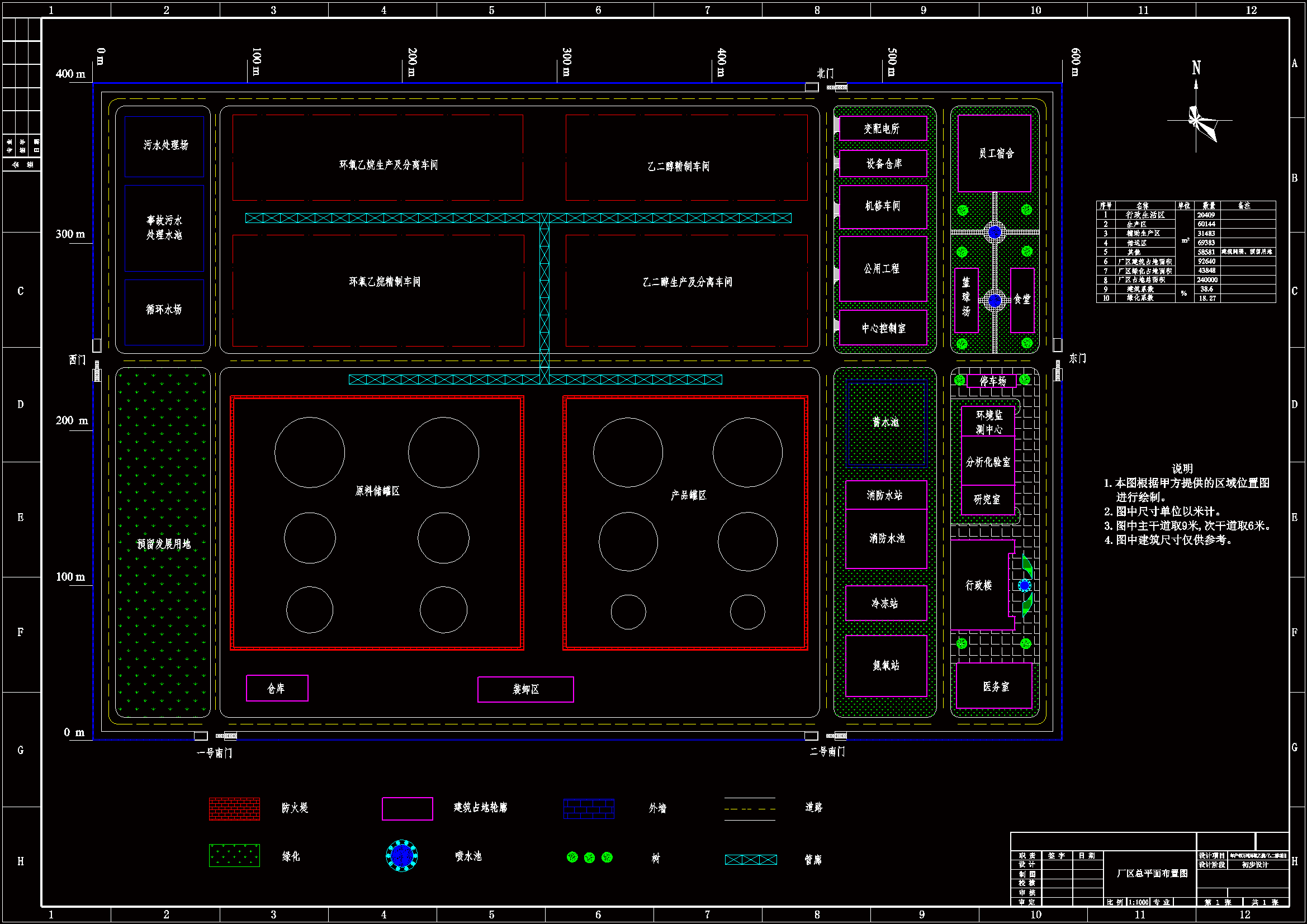

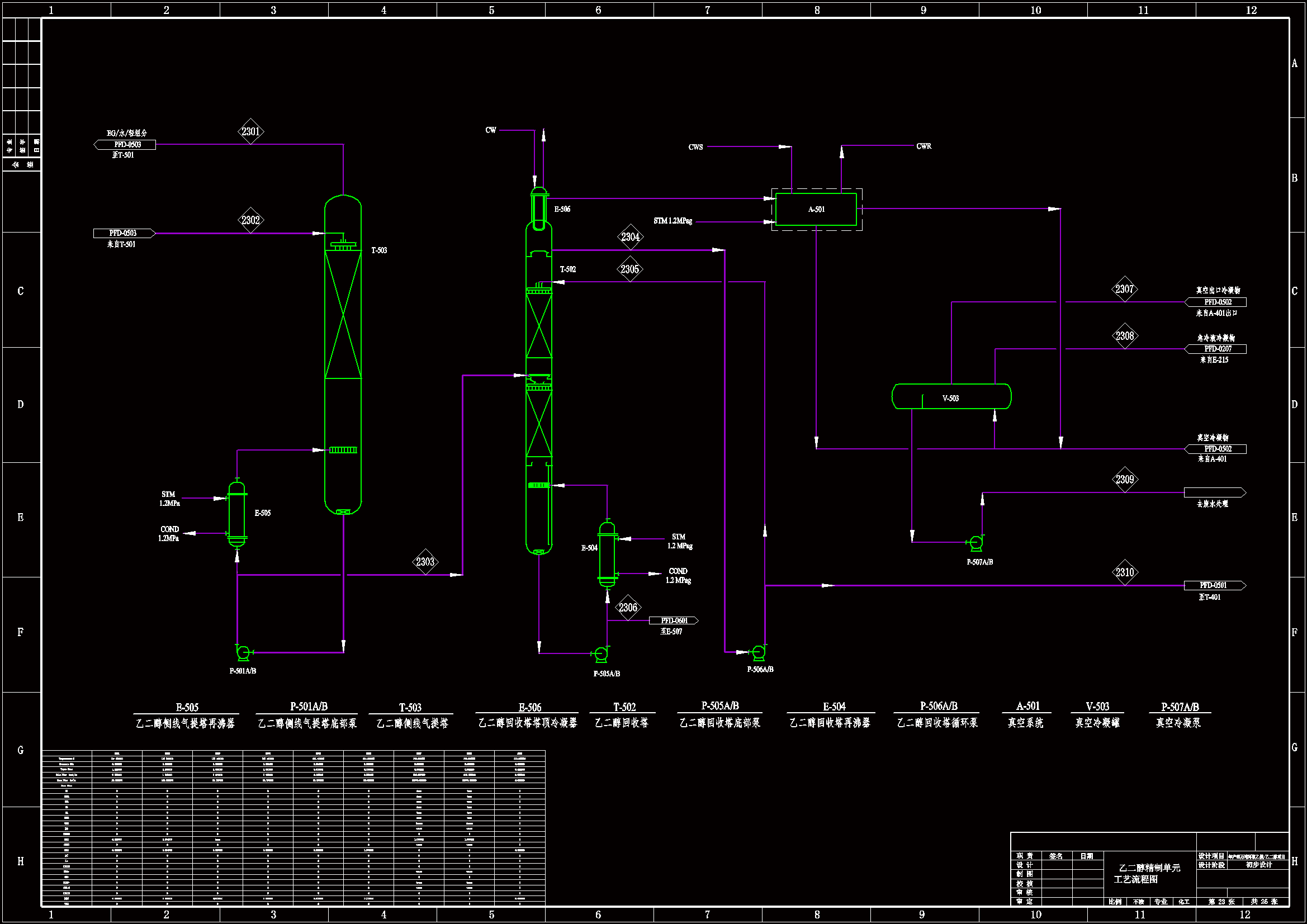

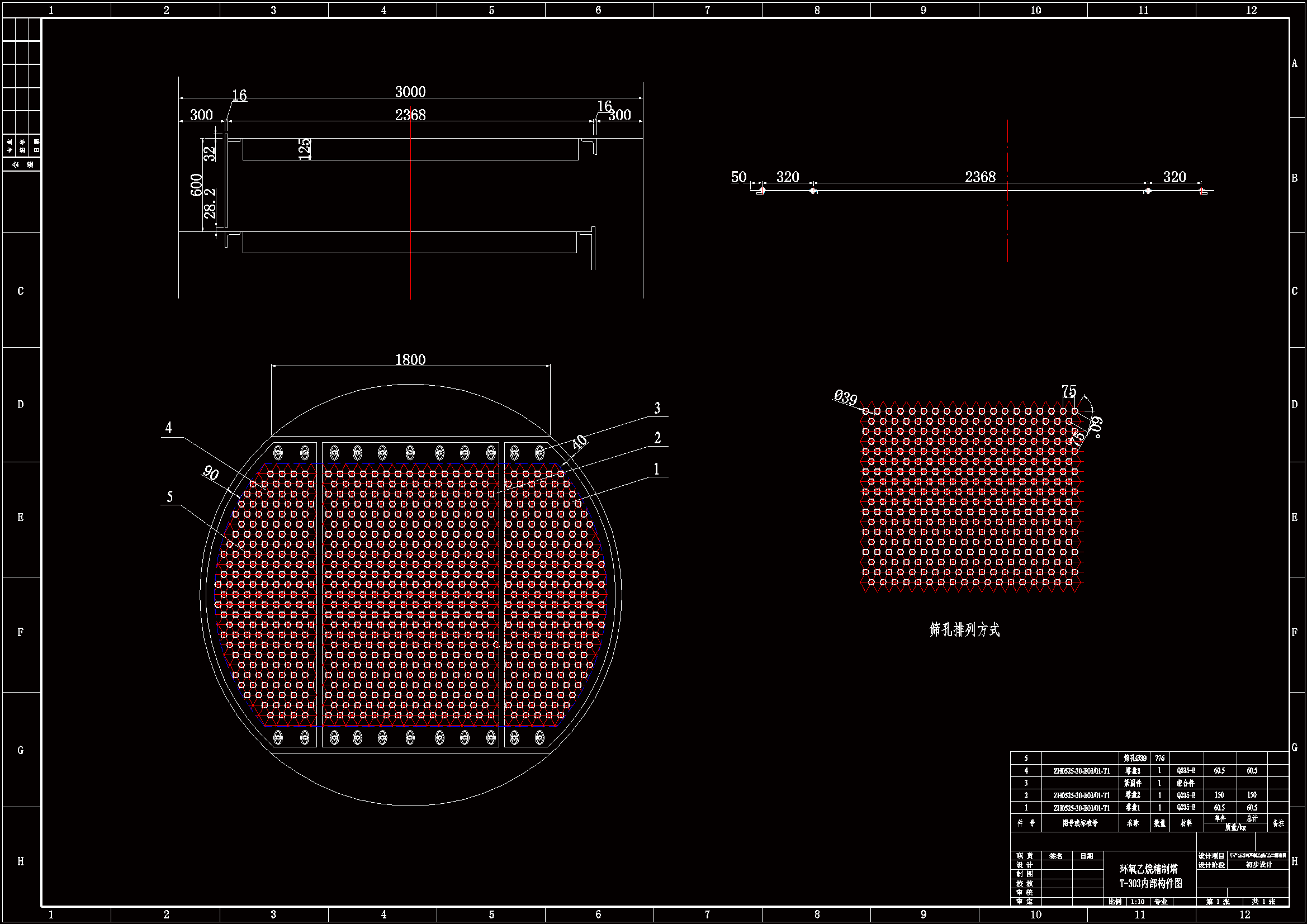

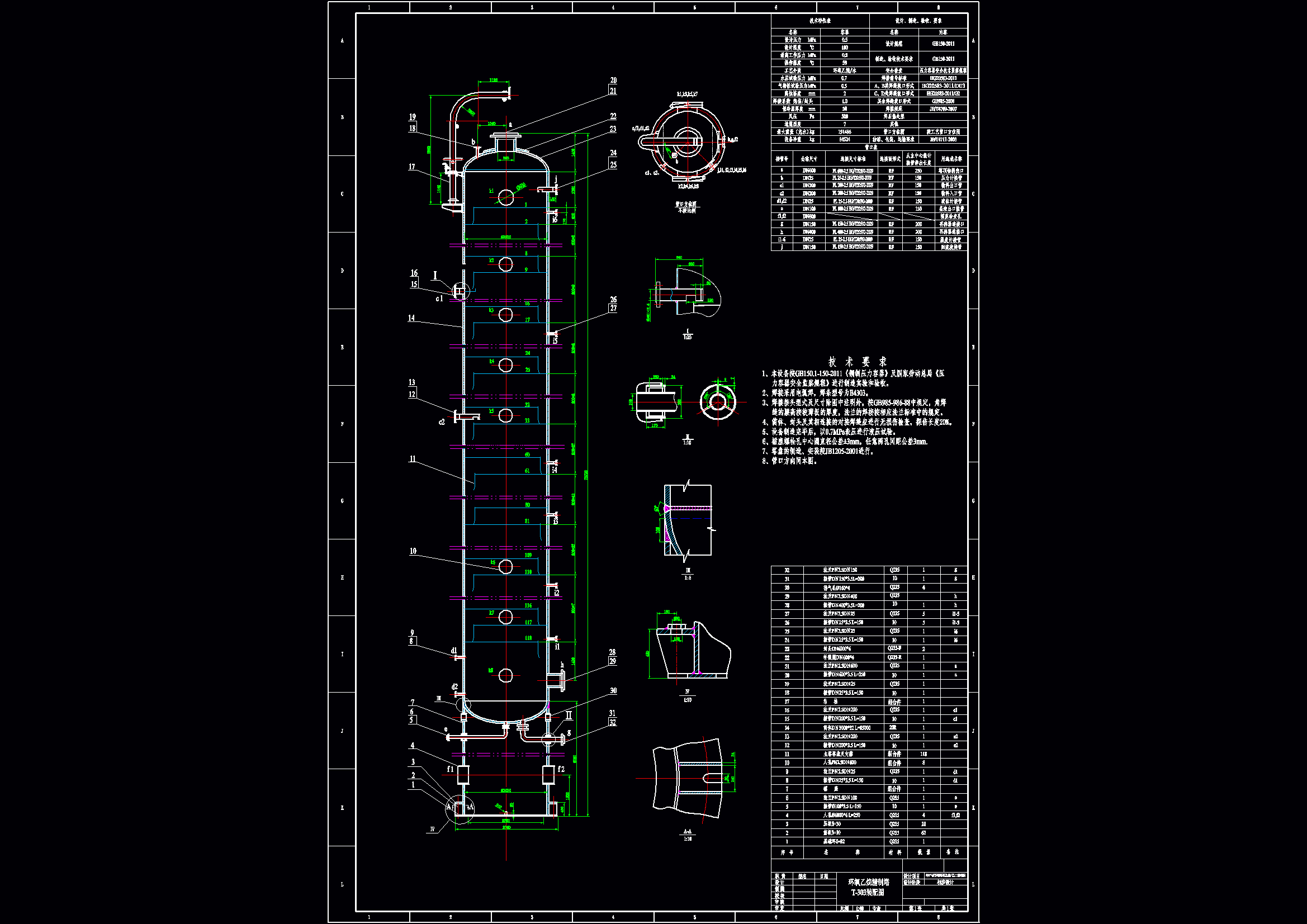

CAD版本图纸，共15张

目 录

第1章 项目总论 1

1.1 项目概况 1

1.2 设计依据和原则 1

1.2.1 项目设计依据 1

1.2.2 项目设计原则 2

1.3 指导思想 2

1.4 物料消耗及规格 2

1.5 产品方案 3

1.6 项目意义 4

第2章 总图运输 5

2.1 设计依据 5

2.2 厂区平面布置 5

2.2.1 厂区布置涉及的对象 5

2.2.2 工厂布置的基本任务 5

2.2.3 工厂平面布置的原则 6

2.3 厂址依托条件 6

2.3.1 厂址概况 7

2.3.2 地理位置及区域位置 8

2.3.3 交通运输条件 8

2.3.4 自然条件 9

2.4 设计原则 11

2.5 厂区组成 11

2.5.1 行政生活区 12

2.5.2 生产区、储运区 13

2.5.3 辅助生产区 15

2.5.4 其他建设条件 17

2.5.5 厂区布置一览表 17

2.5.6 厂区布置图 19

2.6 竖向布置 19

2.6.1 竖向布置原则 19

2.6.2 竖向布置简述

2.6.3 场内道路

2.6.4 厂区排雨水

2.7 装置布置

2.7.1 装置布置原则

2.7.2 布置概况 21

2.7.3 装置安全措施 21

2.7.4 环境保护措施 22

2.8 厂内运输设计 22

2.8.1 厂内运输设计要求 22

2.8.2 本厂运输设计 22

第3章 工艺 24

3.1 工艺技术概述 24

3.2 乙二醇生产工艺技术 27

3.2.1 乙二醇生产概述 27

3.2.2 环氧乙烷生产单元 27

3.2.3 环氧乙烷合成乙二醇单元 38

3.2.4 工艺比较 48

3.3 一体化生产工艺的确定 49

3.4 工艺流程描述 50

3.4.1 乙烯环氧化单元流程描述 50

3.4.2 乙二醇生产单元流程描述 58

3.4.3 乙二醇分离精制单元流程描述 62

3.5 工艺流程模拟 65

3.5.1 概述 65

3.5.2 物性方法选择 66

3.5.3 乙烯环氧化单元模拟 67

3.5.4 乙二醇生产单元模拟 68

3.5.5 乙二醇精制单元模拟 69

3.6 工艺流程的优化 69

3.6.1 乙二醇脱水塔的优化 70

3.6.2 二氧化碳吸收塔的优化 75

第4章 热集成及节能技术 77

4.1 概述 77

4.2 换热网络设计任务 77

4.2.1 物料流股提取 77

4.2.2 确定能量目标 79

4.2.3 工艺换热网络设计 81

第5章 自动控制及仪表 85

5.1 工厂及控制概况 85

5.2 自动化内容 85

5.2.1 仪表概述 85

5.2.2 仪表选用原则 86

5.2.3 控制系统 86

5.3 过程控制与检测 87

5.3.1 离心泵的基本控制 87

5.3.2 离心式压缩机的控制方案 88

5.3.3 换热器的控制方案 88

5.3.4 精馏塔的控制方案 89

5.3.5 反应器的控制方案 90

5.3.6 储罐控制 91

5.3.7 闪蒸罐的控制 92

5.4 紧急停车系统 93

5.5 安全仪表系统设计 94

5.5.1 SIS简介 94

5.5.2 反应器SIS设计 96

第6章 设备选型设计 98

第7章 空压站、氮氧站、冷冻站 100

7.1 设计依据 100

7.2 空压站 100

7.2.1 空压站系统组成 100

7.2.2 压缩空气用途 101

7.2.3 仪表空气质量要求 101

7.2.4 开车规程 101

7.3 氮氧站 101

7.3.1 氮气站 102

7.3.2 氧气站 102

7.3.3 流程特点 103

7.4 冷冻站 103

第8章 储运系统 104

8.1 设计依据 104

8.2 设计原则 104

8.3 储存系统 105

8.3.1 储罐设置方案 105

表 产品罐一览表 106

8.3.2 储存注意事项 106

8.4 运输系统 108

8.4.1 管廊运输 108

8.4.2 装卸区设计 108

8.4.3 厂区内运输路线设计 108

8.4.4 运输安全 108

第9章 公用工程及辅助生产设施 111

9.1 给排水系统 111

9.1.1 概述 111

9.1.2 设计规范及标准 111

9.1.3 设计范围 112

9.1.4 厂址气候、水文情况 112

9.1.5 给水排水系统设计 112

9.1.6 给水排水汇总表 114

9.2 供电 114

9.2.1 供电概况 115

9.2.2 设计标准 115

9.2.3 设计原则 115

9.2.4 供电电源 116

9.2.5 变配电所设置 116

9.2.6 主接线 117

9.2.7 无功补偿 117

9.2.8 综合自动化系统 117

9.2.9 电缆铺设 117

9.2.10 照明工程 117

9.2.11 防雷及接地 1

9.3 电信 1

9.3.1 设计概述 1

9.3.2 设计标准 1

9.3.3 设计原则 1

9.3.4 电信系统 121

9.4 采暖通风 123

9.4.1 设计概述 123

9.4.2 设计标准 123

9.4.3 设计范围 123

9.4.4 设计目标 124

9.4.5 通风具体设计 124

9.4.6 采暖 125

9.5 供热工程 125

9.5.1 蒸汽系统 125

9.5.2 蒸汽系统供热能力要求 125

9.5.3 蒸汽系统设计原则 126

9.6 消防系统 127

9.6.1 设计概述 127

9.6.2 设计依据 127

9.6.3 防火安全措施 128

9.6.4 火灾报警系统 128

9.6.5 自动报警系统 129

9.6.6 消防给水系统 130

9.6.7 消防管网布置 130

9.6.8 气体灭火系统 131

9.6.9 泡沫灭火系统 131

9.6.10 灭火器配置 131

第10章 防雷防静电 133

10.1 设计依据 133

10.2 设计概述 133

10.3 防雷设计 133

10.3.1 第一类建筑物防雷措施 133

10.3.2 第三类建筑物防雷措施 135

10.4 防静电设计 136

第11章 维修维护及管理 137

11.1 设计原则 137

11.2 设计概述 137

11.3 维修 138

11.3.1 维修目的 138

11.3.2 维修车间设计 138

11.4 维护 138

11.4.1 检查 139

11.4.2 压力容器、管道的定期检修 139

11.4.3 泵的检查与处理 139

11.4.4 保养制 140

11.5 管理 142

11.5.1 维修体制 142

11.5.2 维修人员 143

11.5.3 高危设备检修要求 144

第12章 环境保护 145

12.1 建设地区的环境现状 145

12.1.1 地理位置 145

12.1.2 地质水文 146

12.1.3 生态环境 146

12.1.4 风景名胜及政治文化设施 146

12.1.5 工矿企业分布 147

12.1.6 大气环境 147

12.1.7 交通运输 148

12.1.8 其他社会经济活动污染、破坏现状资料 148

12.2 本项目主要污染源和污染物 148

12.2.1 主要污染物 148

12.2.2 主要污染源 148

12.3 项目采用的环境污染标准 149

12.4 项目对环境的影响 149

12.4.1 对气象水文的影响 149

12.4.2 对自然资源的影响 150

12.4.3 对风景名胜的影响 150

12.5 治理措施及综合利用方案 151

12.5.1 废气处理 151

12.5.2 废水处理 153

12.5.3 废渣处理 154

12.5.4 噪声防治 155

12.5.5 防护林和绿化设计 155

12.5.6 防治措施一览表 156

12.6 环境监测制度的建议 158

第13章 劳动安全卫生 159

13.1 设计依据及设计中采用的标准 159

13.2 劳动安全卫生危害因素及后果分析 160

13.2.1 生产过程火灾，危险性分析 160

13.2.2 设备腐蚀危险性分析 162

13.2.3 有毒、有害物质分析 162

13.2.4 噪声危害 162

13.2.5 其它危害 163

13.3 劳动安全卫生危害因素的防范与治理方案 164

13.3.1 基本安全措施 164

13.3.2 劳动安全对策及措施 165

13.3.3 劳动卫生应对及措施 166

13.3.4 职业安全卫生主要设施 166

13.3.5 劳动安全与职业卫生机构 166
